Podrobný průvodce výběrem jističe pro domácí elektroinstalaci
Výběr správného jističe do elektrické instalace je klíčový pro bezpečnost i spolehlivost vašeho domova. Správně zvolená vypínací charakteristika jističe C a dimenzování podle typu zátěže – například jistič na zásuvky nebo na světla – zajistí efektivní ochranu proti přetížení a zkratu. Porozumění základním parametrům pomůže předejít častým chybám při instalaci a zajistí dlouhodobou funkčnost vašeho elektrického rozvodu.
Klíčové závěry
- Jističe pro domácí elektroinstalaci se běžně volí s jmenovitým proudem od 10 A do 32 A podle typu okruhu.
- Charakteristiky jističů B, C a D určují jejich vypínací proud násobící jmenovitý proud od 3× do 20×.
- Pro zásuvkové obvody se nejčastěji používá jistič 16 A s charakteristikou B a kabelem 2,5 mm².
- Vypínací schopnost jističů pro domácnosti bývá 6 kA nebo 10 kA, což ovlivňuje bezpečné přerušení zkratu.
- Pravidelná revize elektroinstalace se doporučuje zhruba jednou za 5 let pro zajištění bezpečnosti.
Jak určit správný jmenovitý proud jističe podle spotřebičů a okruhů
Správný jmenovitý proud jističe se určuje výpočtem na základě výkonu zapojených spotřebičů v elektrickém okruhu. K výpočtu slouží vzorec I = P / U, kde I je proud v ampérech, P výkon ve wattech a U napětí v voltech. Tento postup pomáhá zvolit jistič, který zajistí bezpečnost elektroinstalace a odpovídá zatížení daného okruhu.
Výpočet proudu podle příkonu spotřebiče
Pro výpočet jmenovitého proudu jističe použijte vzorec I = P / U. Například pro spotřebič s příkonem 3000 W a napětím 230 V vypočítáte proud jako 3000 ÷ 230 = 13 A. Výsledný proud určuje minimální hodnotu jmenovitého proudu jističe, který je třeba zvolit. Tento výpočet je klíčový pro správný výběr jističe podle výkonu elektrospotřebičů.
Typické hodnoty jmenovitého proudu pro domácí okruhy
Pro běžné domácí instalace platí následující orientační hodnoty jističů podle typu okruhu:
- Jistič na světla: 10 A, vhodný pro světelný okruh s malým příkonem
- Jistič na zásuvky: 16 A, standardní hodnota pro zásuvkový okruh
- Jistič na silnější spotřebiče (sporák, bojler): 20 až 25 A, záleží na konkrétním příkonu
Tyto hodnoty zajistí, že jistič správně ochrání vedení před přetížením a zkratem.
Tip: Při výběru jističe do bytu vždy zohledněte nejen příkon spotřebičů, ale i vypínací charakteristiku jističe C, která ovlivňuje rychlost vypnutí při nadproudu a je vhodná právě pro domácí instalace. Naopak volba vyššího proudu jističe bez odpovídajícího výpočtu může ohrozit bezpečnost elektroinstalace.
Jak vybrat vhodnou vypínací charakteristiku jističe (typ B, C, D)
Jak vybrat jistič s vhodnou vypínací charakteristikou závisí na typu spotřebičů a charakteru elektrické instalace. Vypínací charakteristika jističe určuje, při jakém násobku jmenovitého proudu dojde k jeho vypnutí, což ovlivňuje ochranu vedení i zařízení.
Co je vypínací charakteristika jističe a proč je důležitá?
Vypínací charakteristika jističe popisuje, při jakém proudu nad jmenovitý jistič automaticky vypne. Typ B jističe se spustí při proudu 3-5,5× jmenovitého, což je vhodné pro běžné domácí obvody, například jistič na zásuvky a jistič na světla. Typ C vypíná při 5,5-10× jmenovitého proudu a používá se u zařízení s vyšším rozběhovým proudem, jako jsou elektromotory nebo jistič na sporák. Typ D má vypínací proud mezi 10-20× jmenovitého a je určený pro průmyslové spotřebiče s velmi vysokými spouštěcími proudy. Správná volba charakteristiky chrání elektrickou instalaci a zároveň zamezuje nežádoucímu vypínání.
| Typ charakteristiky | Interval vypínacího proudu (× jmenovitého) | Vhodné použití |
|---|---|---|
| B | 3-5,5 | Jistič do bytu, zásuvky, světla |
| C | 5,5-10 | Motorové spotřebiče, sporák |
| D | 10-20 | Průmyslové přístroje s vysokým rozběhem |
Jak vybrat vypínací charakteristiku jističe pro domácnost?
Pro domácí instalace je nejčastěji doporučován jistič s charakteristikou B, který spolehlivě ochrání běžné obvody s nízkým rozběhovým proudem, například jistič na zásuvky a světla. Pokud instalujete jistič na sporák nebo jiné motorové spotřebiče, je vhodnější volit charakteristiku C, která snese vyšší rozběhový proud bez zbytečného vypnutí. Typ D se v domácnostech používá jen velmi zřídka, většinou jen u specifických zařízení s extrémně vysokými spouštěcími proudy. Při výběru správného jističe je také třeba zohlednit hlavní jistič před elektroměrem a celkový příkon elektrospotřebičů, aby se předešlo přetížení a častému vypínání.
Tip: Častou chybou je použití jističe B tam, kde je potřeba charakteristika C, což vede k nežádoucím výpadkům při startu sporáku nebo motoru. Pro běžné domácnosti doporučuji držet se charakteristiky B pro zásuvky a světla, a C pro větší spotřebiče.
Jak zvolit počet pólů jističe pro jednofázovou a třífázovou instalaci
Při výběru jističe do domácí elektrické instalace je nezbytné přesně určit počet pólů podle typu elektrické sítě a konkrétního použití. Jednopólový jistič přerušuje pouze fázi (230 V) a je určen především pro ochranu osvětlení a zásuvek v jednofázových rozvodech. Dvoupólový jistič přerušuje současně fázi i nulák, což zvyšuje bezpečnost a používá se u spotřebičů s vyšším příkonem, například u elektrického sporáku nebo větších domácích přístrojů s odběrem nad 3 kW. Třífázový jistič přerušuje všechny tři fáze (400 V) a je vhodný pro třífázové rozvody v domácnostech i průmyslu. Čtyřpólový jistič vypíná tři fáze i nulák, což zajišťuje komplexní ochranu třífázových sítí, zejména tam, kde je nutné zajistit bezpečné odpojení všech vodičů.
| Typ jističe | Přerušené póly | Vhodné použití |
|---|---|---|
| Jednopólový | Fáze | Osvětlení, zásuvky v jednofázové instalaci |
| Dvoupólový | Fáze a nulák | Elektrický sporák, varné desky, větší jednofázové spotřebiče |
| Třípólový | Tři fáze | Třífázové rozvody pro domácí i průmyslové spotřebiče |
| Čtyřpólový | Tři fáze a nulák | Kompletní ochrana třífázových sítí s nutností odpojení nuláku |
Odborná rada: Pro běžné domácí spotřebiče a zásuvky se doporučuje jistič s vypínací charakteristikou C, která umožňuje bezpečné přerušení proudů s vyšším rozběhovým proudem (5,5 až 10násobek jmenovitého proudu). Hlavní jistič před elektroměrem by měl odpovídat celkovému maximálnímu odběru domácnosti, typicky 1×25 A pro jednofázové a 3×25 A pro třífázové rozvody.
Na co si dát pozor: Častou chybou je použití jednopólového jističe tam, kde je potřeba dvoupólový, například u sporáku, což může vést k neúplnému odpojení a zvýšenému riziku úrazu elektrickým proudem. Také nevhodný počet pólů u třífázových spotřebičů může způsobit nevyváženost a poškození zařízení.
Pro koho se to hodí vs pro koho NE: Jednopólový jistič je vhodný pro jednoduché jednofázové okruhy s nízkým příkonem, například osvětlení. Naopak není vhodný pro přístroje s vyšším výkonem, kde je nutné zajistit odpojení nuláku dvoupólovým jističem. Třífázové a čtyřpólové jističe jsou nezbytné pro správné a bezpečné zapojení třífázových spotřebičů a instalací, ale nejsou vhodné pro běžné jednofázové domácí okruhy.
Jaký průřez kabelu odpovídá danému jističe a proč je to důležité
Průřez kabelu musí odpovídat jmenovitému proudu jističe, aby se zabránilo přehřátí kabelu a riziku požáru. Při výběru správného jističe pro domácnost je nezbytné sladit hodnotu jističe s odpovídajícím průřezem vodiče, protože nevhodný kabel může vést k nebezpečnému přehřátí a ztrátám na vedení. Například jistič na zásuvky s proudem 16 A vyžaduje kabel minimálně 2,5 mm², zatímco jistič na světla s 10 A lze napájet kabelem o průřezu 1,5 mm². Hlavní jistič před elektroměrem a jistič na sporák obvykle potřebují větší průřezy kvůli vyšším proudovým hodnotám.
| Jmenovitý proud jističe (A) | Doporučený průřez kabelu (mm²) | Příklady použití |
|---|---|---|
| 10 | 1,5 | Jistič na světla |
| 16 | 2,5 | Jistič na zásuvky |
| 25 | 4 | Jistič do bytu, sporák |
Jaká je správná vypínací charakteristika jističe C
Charakteristika C je vhodná pro běžné domácí instalace, protože umožňuje jističům správně reagovat na krátkodobé proudové nárazy například při zapínání spotřebičů bez zbytečného vypínání. Výběr správného jističe s odpovídajícím průřezem kabelu je klíčový pro bezpečnost a spolehlivost elektroinstalace.
Co znamená vypínací schopnost jističe a jak ji zvolit
Vypínací schopnost jističe určuje maximální zkratový proud, který jistič dokáže bezpečně přerušit, aniž by došlo k poškození elektroinstalace. Pro domácí elektroinstalace jsou nejčastější hodnoty 6 kA a 10 kA. Jistič s vypínací schopností 6 kA stačí pro menší byty nebo méně zatížené okruhy, zatímco 10 kA zajistí vyšší bezpečnost zejména u hlavního jističe před elektroměrem nebo u spotřebičů s větším příkonem, jako je jistič na sporák.
Jaký jistič zvolit pro světla a zásuvky, závisí na jejich zatížení a požadavcích na ochranu proti zkratům. Vypínací charakteristika jističe C se běžně používá v domácnostech kvůli své univerzálnosti.
- Jistič 6 kA – vhodný pro zásuvky a světla v menších bytech
- Jistič 10 kA – doporučený jako hlavní jistič do bytu a pro spotřebiče s vyšším příkonem
- Vypínací schopnost ovlivňuje bezpečnost celé elektroinstalace a výběr jističe do rozvaděče
Tip: Při výběru jističe do domácí instalace vždy zkontrolujte, zda jeho vypínací schopnost odpovídá maximálnímu možnému zkratovému proudu v síti, aby byla zajištěna spolehlivá ochrana.
Jak plánovat a dimenzovat hlavní a dílčí jističe v domácnosti
Plánování hlavního a dílčích jističů v domácí elektrické instalaci vyžaduje přesné nastavení hodnot a zohlednění specifik třífázového rozvodu. Správné dimenzování zajistí bezpečnost, ochranu před přetížením a umožní efektivní rozdělení výkonu mezi jednotlivé okruhy.
Hlavní jistič a jeho funkce
Hlavní jistič, obvykle s hodnotou 1×25 A u jednofázových a 3×25 A u třífázových instalací, určuje maximální proudový odběr celé domácnosti. Tento jistič se nachází před elektroměrem a chrání instalaci před přetížením a zkraty. Plombování hlavního jističe zajišťuje, že hodnoty nemohou být neoprávněně měněny. Správný výběr hlavního jističe je základem pro bezpečný a spolehlivý provoz domácí elektroinstalace.
Nerovnoměrné zatížení fází
Nerovnoměrné zatížení fází v třífázovém rozvodu znamená, že jednotlivé fáze neodebírají stejný proud, což může vést k přetížení jedné fáze a poddimenzování ostatních. Tento stav zvyšuje riziko havárií a poruch elektroinstalace. Pro jeho eliminaci je nutné rovnoměrně rozdělit zátěž mezi fáze a zajistit rezervu elektroinstalace.
- Zmapovat odběry – zaznamenat příkon hlavních spotřebičů na jednotlivých fázích
- Vyvážit zátěž – přesunout spotřebiče tak, aby každá fáze byla zatížena rovnoměrně
- Zajistit rezervu – dimenzovat jističe s ohledem na budoucí rozšíření a náhlé špičky
- Kontrolovat pravidelně – měřit proudy na jednotlivých fázích a upravovat rozložení
Tip: Nerovnoměrné zatížení fází může způsobit selhání jističe i při celkově nízkém odběru, proto je třeba jej řešit již při návrhu rozvodu.
Pro koho se to hodí: rodinné domy s třífázovým připojením a více samostatnými okruhy. Pro koho NE: malé byty s jednofázovým připojením, kde je zatížení jednodušeji řízené.
Jaké normy a bezpečnostní požadavky je třeba dodržet při výběru jističe
Elektroinstalace v bytě či rodinném domě musí vždy odpovídat normě ČSN 33 2000, která stanovuje technické požadavky pro bezpečný provoz elektrických zařízení. Při výběru jističe je nezbytné používat pouze certifikované komponenty, jež garantují splnění těchto bezpečnostních standardů. Instalace a výměna jističů včetně hlavního jističe před elektroměrem smí být prováděna výhradně kvalifikovaným elektrikářem s platnou odbornou způsobilostí.
Tipy na výběr jističe do nové elektrické instalace:
- Vybírejte jistič s vypínací charakteristikou C pro běžné zásuvky a světla
- Zvažte jistič s vyšším vypínacím proudem (6kA nebo 10kA) podle zatížení a velikosti instalace
- Pro elektrický sporák volte jistič s odpovídajícím proudovým a výkonovým dimenzováním
- Nezapomeňte na pravidelnou revizi elektroinstalace přibližně jednou za 5 let, která ověří správnou funkci jističů a bezpečnost celé instalace
Častou chybou při výběru jističe je nesprávné určení vypínací charakteristiky, kdy například jistič C může být nevhodný pro specifické spotřebiče nebo obvody s vyššími spouštěcími proudy. Proto je doporučeno poradit se s odborníkem před konečnou volbou a instalací.

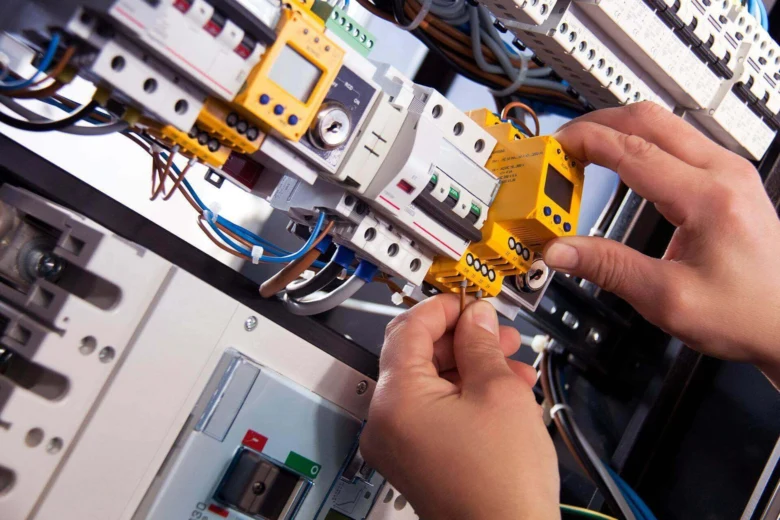

Jak probíhá instalace a výměna jističe bezpečně
Instalace jističe a výměna jističe vyžadují vždy vypnutí napájení a dodržení přísných bezpečnostních opatření. Nezkušená manipulace může vést k úrazu elektrickým proudem nebo poškození instalace. Proto smí práce spojené s výměnou jističe za silnější provádět pouze kvalifikovaný elektrikář, který správně dimenzuje jistič do bytu podle celkového příkonu a typu odběrů, například jistič na zásuvky, jistič na světla či jistič na sporák.
- Vypnutí hlavního jističe před elektroměrem – zajistěte úplné odpojení napájení.
- Kontrola stavu rozvaděče – ověřte, zda není poškozený nebo vlhký.
- Demontáž starého jističe – bezpečně odpojte vodiče.
- Výběr vhodného jističe – podle vypínací charakteristiky jističe C a potřeb domácnosti.
- Instalace nového jističe – pevně připojte vodiče a zajistěte jistič v rozvaděči.
- Zapnutí hlavního jističe a ověření funkčnosti – zkontrolujte správnou činnost a absence závad.
Tip: Jak vybrat jistič do domácí elektrické instalace správně, závisí na výpočtu příkonu v kW a typu spotřebičů, proto nedoporučuji měnit jistič za vyšší bez odborného posouzení.
Časté chyby při výběru jističe a jak se jim vyhnout
Nejčastější chybou při výběru jističe je použití jističe s jmenovitým proudem, který neodpovídá průřezu kabeláže. Například jistič 25 A na kabelu 1,5 mm² představuje riziko přehřátí a požáru, protože kabel zvládne maximálně 16 A. Naopak použití slabého jističe, například 10 A na zásuvkový okruh s běžným zatížením 16 A, vede k častému vybavování, které snižuje životnost elektrospotřebičů a zvyšuje riziko poruch.
Další častou chybou je nesprávná volba vypínací charakteristiky. Jistič typu C, který vypíná při 5,5 až 10násobku jmenovitého proudu, se hodí pro zásuvky a spotřebiče s vyšším rozběhovým proudem, jako jsou elektrické nářadí nebo sporáky. Použití charakteristiky B (vypíná při 3 až 5,5násobku) na okruzích s vysokými rozběhovými proudy způsobuje zbytečné vybavování, zatímco charakteristika D je v domácnostech zbytečně robustní a drahá.
Poddimenzování počtu okruhů v rozvaděči vede k přetížení jističů a nutnosti jejich časté výměny. Například hlavní jistič před elektroměrem by měl být dimenzován podle celkového odběru domácnosti, obvykle 1×25 A u jednofázových instalací, s rezervou pro budoucí rozšíření. Nedostatečné plánování znamená vyšší náklady na opravy a úpravy elektroinstalace.
- Nepodceňujte výpočet jmenovitého proudu podle vzorce I = P / U, kde P je příkon spotřebiče a U napětí (230 V jednofázově, 400 V třífázově).
- Vyhněte se použití jističe s proudem vyšším, než jaký odpovídá průřezu kabelu (např. 16 A jistič na kabel 1,5 mm²).
- Zvažte správnou vypínací charakteristiku podle typu okruhu: typ B pro osvětlení, typ C pro zásuvky a spotřebiče s vyšším rozběhem.
Tip: Správný proud jističe by měl být o 10-20 % vyšší než maximální provozní proud okruhu, aby se zabránilo zbytečnému vybavování, přičemž kabeláž musí odpovídat této hodnotě. Výběr jističe vždy konzultujte s kvalifikovaným elektrikářem, který zohlední všechny parametry elektroinstalace a bezpečnostní normy.
Časté dotazy o výběru jističe
Otázka: Jak vybrat správný jistič?
Správný jistič zvolíte podle jmenovitého proudu vypočteného jako výkon spotřebiče dělený napětím (I = P/U) a podle vypínací charakteristiky vhodné pro konkrétní zátěž, například B, C nebo D.
Otázka: Kolik kW udrží 16A jistič?
Jistič s proudem 16 A při napětí 230 V unese výkon přibližně 3,68 kW (16 A × 230 V).
Otázka: Jak vyměnit jistič za silnější?
Výměnu jističe za silnější smí provádět pouze kvalifikovaný elektrikář, který zároveň zkontroluje dimenzi kabeláže a provede revizi.
Otázka: Jaký jistič 6kA nebo 10kA zvolit?
Pro domácnosti jsou vhodné jističe s vypínací schopností 6 kA nebo 10 kA; jistič 10 kA nabízí vyšší rezervu při zkratových proudech.
Otázka: Jak zvolit jistič do rozvaděče?
Vyberte jistič podle plánovaného proudu okruhu, požadované vypínací charakteristiky a počtu pólů odpovídajících typu instalace.
Otázka: Jaký jistič je vhodný pro zásuvky?
Pro zásuvkové okruhy se běžně používá jistič 16 A s vypínací charakteristikou typu B a kabel o průřezu 2,5 mm².
Otázka: Jaký jistič je vhodný pro světla?
Světelné okruhy se dimenzují na jistič 10 A s charakteristikou B a kabel 1,5 mm².
Otázka: Kdy je vhodné měnit jistič za vyšší proudový?
Zvýšení hodnoty jističe je vhodné při častém přetěžování, ale musí odpovídat průřezu kabelů a platným normám.
Otázka: Jak správně dimenzovat jistič do bytu?
Dimenzace hlavního jističe vychází z celkového příkonu spotřebičů a rezervy, obvyklá hodnota je 1×25 A nebo 3×25 A.
Otázka: Jaké chyby se často dělají při výběru jističe?
Časté chyby zahrnují volbu příliš silného jističe, nesprávnou vypínací charakteristiku, poddimenzované kabely a nevhodné zapojení.
Otázka: Co je vypínací charakteristika jističe C?
Charakteristika C znamená vypnutí při proudu 5,5 až 10 × jmenovitý proud, vhodná pro zařízení s vyšším rozběhovým proudem, například jistič na zásuvky s větší zátěží.
Otázka: Jaký jistič potřebuji na elektrický sporák?
Pro elektrický sporák se volí jistič o hodnotě 16 až 20 A v závislosti na příkonu spotřebiče.
Otázka: Jak vybrat jistič podle výkonu elektrospotřebičů?
Přepočítejte výkon na proud (I = P/U) a zvolte jistič s proudem o cca 10-20 % vyšším než vypočtená hodnota.
Otázka: Jaký je rozdíl mezi jističem 6kA a 10kA?
Rozdíl spočívá ve vypínací schopnosti, tedy maximálním zkratovém proudu, který může jistič bezpečně přerušit; 10 kA je vhodnější pro větší instalace.
Otázka: Jak správně zvolit jistič k elektroměru ČEZ?
Hlavní jistič před elektroměrem vybírejte podle celkové plánované zátěže a doporučení distributora, nejčastěji se používá jistič o velikosti 25 A.
Jaké chyby se často dělají při výběru jističe
Nejčastější chybou je použití jističe s vyšším proudem, než odpovídá průřezu kabelu, což ohrožuje bezpečnost instalace. Dalším problémem bývá nevhodná charakteristika vypínání, která neodpovídá typu zátěže.
Tipy na výběr jističe do nové elektrické instalace
Při výběru jističe do nové instalace doporučuji přesný výpočet proudu podle plánovaných spotřebičů a volbu vypínací charakteristiky C pro zásuvky a B pro světelné okruhy, aby byla zajištěna optimální ochrana.
