Schéma a návod na zapojení jednofázového elektromotoru 220v
Správné zapojení jednofázového motoru 220 V vyžaduje přesné propojení vinutí s běhovým kondenzátorem pro vytvoření potřebného fázového posunu. Tento postup vám umožní bezpečně zprovoznit pohon pro dílenské stroje a zajistí správnou reverzaci otáček motoru podle vašich potřeb.
🔍 Nejdůležitější fakta
- Jednofázový elektromotor 220 V se obvykle zapojuje pomocí běhového kondenzátoru o kapacitě 60-68 μF na 1 kW výkonu.
- Reverzace otáček u jednofázového motoru se provádí přepojením kondenzátoru mezi fází (L) a nulou (N).
- Motor dosahuje přibližně 70 % jmenovitého výkonu a asi 50 % rozběhového momentu při zapojení s běhovým kondenzátorem.
- Pro jištění motoru se používají pojistky typu aM, motorové jističe nebo spouštěče odpovídající jmenovitému proudu.
- Při zapojení je důležité dodržovat barevné značení vodičů a bezpečnostní opatření, aby se zabránilo poškození motoru i úrazu elektrickým proudem.
Jak správně zapojit jednofázový elektromotor 220 V krok za krokem
Pro úspěšné zapojení jednofázového elektromotoru 220 V musíte propojit hlavní a pomocné vinutí prostřednictvím běhového kondenzátoru přímo na svorkovnici motoru. Pamatujte, že takto upravený jednofázový motor s kondenzátorem dosahuje přibližně 70 % svého jmenovitého výkonu a 50 % rozběhového momentu, přičemž standardní kapacita kondenzátoru se pohybuje v rozmezí 60 až 68 μF na 1 kW výkonu. Provozní napětí kondenzátoru musí být minimálně 400 V a doporučuji volit typy určené pro střídavé napětí, tedy svitkové nebo fóliové kondenzátory.
Příprava před zapojením
Před zahájením práce zajistěte vypnutí napájecího napětí a ověřte stav svorkovnice. Bezpečnost při zapojení motoru vyžaduje použití izolovaných měděných vodičů s průřezem odpovídajícím jmenovitému proudu zařízení. Jako základní diagnostiku elektromotoru proveďte multimetrem měření odporu vinutí, abyste vyloučili mezizávitový zkrat nebo přerušení. Vždy zkontrolujte dotažení všech šroubových spojů, aby nedošlo k přechodovému odporu a následnému přehřívání kontaktů.
Zapojení vodičů a kondenzátoru

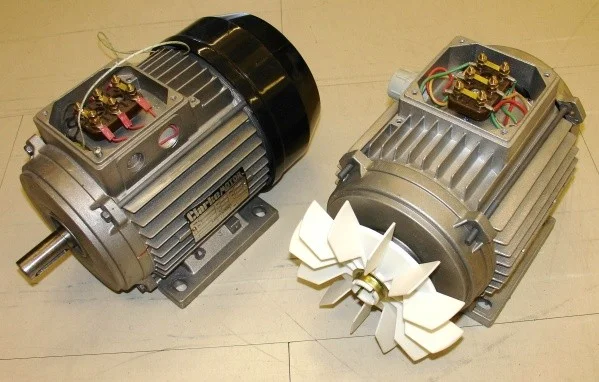

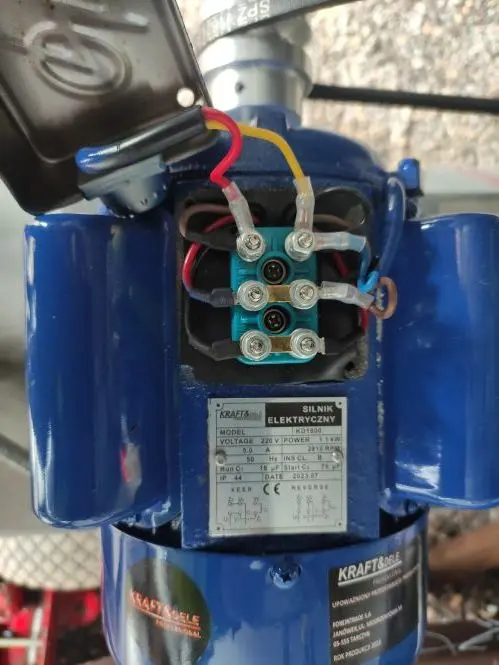

Při instalaci využijte schéma zapojení jednofázového elektromotoru 220 V, kde běhový kondenzátor motor propojuje pomocnou fázi se zdrojem. Vodiče připojujte podle barevného značení a standardů instalace v níže uvedené tabulce.
| Vodič | Funkce | Zapojení |
|---|---|---|
| Hnědý (L) | Fázový vodič | Svorka U1 |
| Modrý (N) | Pracovní nula | Svorka V1 |
| Zelenožlutý | Ochranný vodič | Kostra motoru |
- Běhový kondenzátor připojte paralelně mezi svorky U2 a V1 pro vytvoření potřebného fázového posunu.
- Ujistěte se, že jsou všechny spoje na svorkovnici pevné a izolované proti vlhkosti a prachu.
- Pro reverzaci otáček motoru přepojte jeden pól kondenzátoru z fáze na nulový vodič, čímž změníte směr magnetického pole.
Odborná rada: Častá chyba při zapojení spočívá v záměně hlavního a pomocného vinutí, což vede k okamžitému přehřátí a nevratnému poškození motoru. Toto zapojení se hodí pro běžné dílenské stroje s nízkou zátěží, avšak pro vysoce zatěžované průmyslové aplikace není z důvodu sníženého výkonu a nízkého rozběhového momentu vhodné.
Kontrola a spuštění motoru
Po zapojení proveďte kontrolu vizuální inspekcí a následným měřením izolačního stavu mezi vinutím a kostrou motoru. Při prvním spuštění sledujte chod a vibrace, které značí správnou funkci běhového kondenzátoru. Pokud motor běží hladce a bez nadměrného hluku, dosáhli jste správného zapojení jednofázového elektromotoru 220 V. Proti zkratu a přetížení vždy instalujte motorový jistič nastavený na jmenovitý proud motoru, který ochrání vinutí při případném zablokování rotoru.
Jak vybrat a připojit běhový a rozběhový kondenzátor
Výběr správného kondenzátoru je klíčový pro efektivní chod jednofázového motoru s kondenzátorem, přičemž jeho kapacita musí odpovídat jmenovitému výkonu stroje. Správné dimenzování zajišťuje optimální točivý moment a zabraňuje přehřívání vinutí během provozu.
Vzorec pro výpočet kapacity kondenzátoru
Pro určení potřebné kapacity se v praxi osvědčuje empirický vzorec C = 64 * √P, kde P představuje výkon motoru v kilowattech. Výsledná hodnota kapacity kondenzátoru se obvykle pohybuje v rozmezí 60 až 68 μF na 1 kW výkonu. Při zapojení motoru 220 V vždy volte kondenzátor s provozním napětím minimálně 400 V, aby byla zajištěna dlouhodobá spolehlivost a bezpečnost při zapojení motoru.
Typy kondenzátorů pro jednofázové motory
Pro jednofázové elektromotory 230 V se používají výhradně svitkové nebo fóliové kondenzátory s dielektrikem schopným trvalého provozu pod střídavým napětím. Zatímco běhový kondenzátor motor zajišťuje fázový posun potřebný pro rotaci, rozběhový kondenzátor dodává vyšší točivý moment při startu.
| Typ kondenzátoru | Vlastnost | Použití |
|---|---|---|
| Polypropylenový (fóliový) | Nízké ztráty, vysoká odolnost | Běhový i rozběhový |
| Svitkový kondenzátor | Kompaktní rozměry | Trvalý provoz |
| Elektrolytický | Vysoká kapacita v malém objemu | Pouze krátkodobý rozběh |
Odborná rada: Častá chyba při zapojení spočívá v použití kondenzátoru s příliš nízkým napětím, což vede k jeho okamžité destrukci. Pro koho se tato metoda hodí: pro techniky provádějící opravy a zapojení motorů v dílně. Pro koho se NEhodí: pro osoby bez základní znalosti elektrotechniky a měřicí techniky, neboť neodborná manipulace představuje riziko úrazu elektrickým proudem. Jak správně zapojit rozběhový kondenzátor u jednofázového motoru závisí na konkrétním schématu vinutí, proto vždy ověřte štítek motoru.
Jak provést reverzaci otáček u jednofázového motoru
Reverzace otáček u jednofázového motoru vyžaduje změnu zapojení pomocného vinutí, ke kterému je trvale připojen běhový kondenzátor motoru. Tímto zásahem změníte fázový posun proudu v pomocném vinutí vůči hlavnímu vinutí, čímž dosáhnete opačného směru otáčení rotoru.
Princip reverzace otáček
Změna směru otáčení jednofázového motoru s kondenzátorem spočívá v přepojení konců pomocného vinutí vůči hlavnímu vinutí. Standardní zapojení jednofázového elektromotoru 220 V využívá kondenzátor zapojený mezi fází (L) a nulovým vodičem (N) na pomocné vinutí. Reverzaci provedete tak, že prohodíte vývody pomocného vinutí, čímž změníte směr magnetického pole. Pokud vyžadujete častou změnu směru, doporučuji instalovat reverzační přepínač, který fyzicky prohodí přívodní vodiče k pomocnému vinutí bez nutnosti rozebírat svorkovnici.
| Směr otáčení | Zapojení kondenzátoru |
|---|---|
| Pravý chod | Kondenzátor připojen mezi L a vývod pomocného vinutí |
| Levý chod | Kondenzátor připojen mezi N a vývod pomocného vinutí |
Bezpečnostní upozornění při reverzaci
Při každém zásahu do elektroinstalace je nutná absolutní bezpečnost při zapojení motoru. Před jakoukoli manipulací vždy odpojte zařízení od přívodu elektrické energie a ověřte beznapěťový stav pomocí zkoušečky.
- Před zahájením práce zkontrolujte, zda je kondenzátor vybitý, neboť může uchovávat zbytkový náboj.
- Zajistěte dokonalou izolaci všech spojovaných vodičů pomocí smršťovacích bužírek nebo svorkovnic s krytím IP 55.
- Častá chyba: Záměna fázového vodiče (L) s ochranným vodičem (PE), což vede k přímému ohrožení života a zkratu.
- Na co si dát pozor: Reverzace se nehodí pro motory s odstředivým rozběhovým spínačem, pokud není spínač konstrukčně uzpůsoben pro obousměrný chod, jinak hrozí mechanické poškození spínače.
- Pro koho se reverzace hodí: Vhodné pro pohony vrat, ventilátory nebo čerpadla, kde je vyžadován obousměrný provoz.
- Pro koho se reverzace NEhodí: Nevhodné pro motory s jednostranným ventilátorem chlazení, kde by opačný směr otáček způsobil nedostatečné chlazení a následné přehřátí vinutí.
Odborná rada: Při zapojování vždy dodržujte barevné značení vodičů, kde hnědá nebo černá barva značí fázi (L), modrá nulový vodič (N) a zelenožlutá ochranný vodič (PE). Diagnostika elektromotoru před reverzací by měla zahrnovat i kontrolu kapacity kondenzátoru, která musí odpovídat štítkovým hodnotám (60-68 μF na 1 kW výkonu).
Jak bezpečně zapojit jednofázový elektromotor 220 V
Při instalaci motoru je klíčová bezpečnost při zapojení motoru, která vyžaduje systematický přístup a důsledné dodržení technických norem. Základní bezpečnostní opatření zahrnují fyzické odpojení hlavního přívodu napájení a zajištění správného uzemnění kovové kostry stroje, čímž eliminujete riziko úrazu elektrickým proudem. Každá instalace musí obsahovat ochranné prvky, jako je pojistka typu aM pro jištění proti zkratu a motorový jistič nastavený přesně na jmenovitý proud motoru pro ochranu proti přetížení.
Nejčastější chyby při zapojení
Mezi nejčastější chyby při zapojení jednofázového motoru s kondenzátorem patří záměna pracovního a pomocného vinutí nebo podcenění průřezu vodičů vzhledem k odebíranému proudu. Častá chyba: připojení běhového kondenzátoru motoru na nesprávné svorky, což vede k okamžitému přehřívání vinutí a riziku vyhoření motoru. Pozor si dejte také na chybějící uzemnění, které je nezbytné pro ochranu při poruše izolace. Diagnostika elektromotoru pomocí multimetru před prvním spuštěním odhalí případné mezizávitové zkraty a předejde nevratnému poškození zařízení.
Doporučení pro bezpečné zapojení
Při montáži vždy instalujte vhodný jistič odpovídající jmenovitému proudu motoru a dbejte na správné barevné značení vodičů, kde fáze (L) bývá hnědá nebo černá, nulový vodič (N) modrý a ochranný vodič (PE) zelenožlutý. Pro bezpečné zapojení zajistěte všechny spoje v svorkovnici proti uvolnění vibracemi, které mohou způsobit obloukové výboje. Zapojení jednofázového motoru 220 V vyžaduje běhový kondenzátor s kapacitou 60 až 68 μF na 1 kW výkonu a provozním napětím minimálně 400 V.
- Vždy ověřte stav izolace vodičů a dotažení svorek před připojením pod napětí.
- Používejte pouze typy kondenzátorů pro motor určené pro střídavé napětí (fóliové nebo svitkové).
- Před zahájením prací fyzicky odpojte přívodní kabel ze zásuvky a ověřte beznapěťový stav zkoušečkou.
- Reverzace otáček motoru se provádí výhradně přepojením jednoho pólu kondenzátoru na opačný napájecí vodič.
Odborná rada: Toto zapojení se hodí pro běžné dílenské stroje s nižším záběrovým momentem, ale není vhodné pro aplikace vyžadující plný rozběhový moment motoru, kde je nutné použít frekvenční měnič nebo motor provozovat v třífázové síti.
Jak diagnostikovat a řešit běžné problémy s jednofázovým motorem
Při údržbě a provozu je klíčové znát projevy nesprávného zapojení, které často pramení z chyb v propojení vinutí nebo nevhodné kapacity kondenzátoru. Diagnostika elektromotoru vám pomůže předejít trvalému poškození vinutí či ložisek.
Příznaky nesprávného zapojení
Pokud jednofázový motor s kondenzátorem vykazuje nadměrné vibrace, hučení nebo zápach spálené izolace, ihned jej odpojte od sítě. Přehřívání motoru bývá častým důsledkem špatně zvoleného běhového kondenzátoru, který nedokáže správně fázově posunout proud v pomocném vinutí. Hluk motoru naopak signalizuje mechanické nevyvážení nebo nesprávné zapojení motoru 220 V, kdy motor nedosahuje jmenovitých otáček. Pamatujte, že běžný skluz činí 3 až 5 procent rozdílu mezi synchronními a skutečnými otáčkami rotoru.
Postup diagnostiky a opravy
Při řešení problémů postupujte systematicky a vždy dodržujte bezpečnost při zapojení motoru. Pokud motor po zapnutí jen vrčí a netočí se, zkontrolujte kapacitu kondenzátoru.
- Změřte ohmmetrem odpor hlavního a pomocného vinutí.
- Ověřte, zda běhový kondenzátor motor nevykazuje známky nafouknutí nebo průrazu.
- Zkontrolujte barevné značení vodičů podle schématu zapojení jednofázového elektromotoru 230V s kondenzátorem.
- Prověřte správnost zapojení svorkovnice, kde nejčastější chyby při zapojení vznikají záměnou přívodních fází.
Tip: Pokud potřebujete změnit směr otáčení, proveďte reverzaci otáček motoru přehozením konců pomocného vinutí, nikoliv pouhým přehozením napájení. Tento postup se hodí pro většinu běžných aplikací, ale není vhodný pro motory s odstředivým spínačem bez předchozí konzultace s výrobcem.
Časté dotazy o zapojení jednofázového elektromotoru 220 V
Otázka: Jak zapojit jednofázový elektromotor 220 V?
Připojte fázi (L) a nulový vodič (N) k příslušným svorkám, běhový kondenzátor motor zapojte mezi fázi a pomocné vinutí, vždy dodržujte barevné značení vodičů.
Otázka: Jaké kondenzátory se používají pro jednofázové elektromotory 230 V?
Používají se svitkové nebo fóliové typy s kapacitou 60-68 μF na 1 kW výkonu a provozním napětím minimálně 400 V.
Otázka: Jak změnit směr otáčení jednofázového motoru s kondenzátorem?
Reverzace otáček motoru se provádí přepojením kondenzátoru mezi fází (L) a nulou (N), což změní směr magnetického pole.
Otázka: Jak správně zapojit rozběhový kondenzátor u jednofázového motoru?
Rozběhový kondenzátor se připojuje paralelně k běhovému kondenzátoru a odpojuje se pomocí odstředivého spínače ihned po rozběhu.
Otázka: Jaké jsou nejčastější chyby při zapojení jednofázového motoru s kondenzátorem?
Častá chyba spočívá v záměně fáze a nuly nebo v chybějícím uzemnění, což ohrožuje bezpečnost při zapojení motoru.
Otázka: Jak bezpečně zapojit jednofázový elektromotor 220 V?
Vypněte hlavní jistič, zkontrolujte uzemnění, použijte jištění odpovídající proudu motoru a striktně dodržujte barevné značení vodičů.
Otázka: Jak funguje jednofázový elektromotor?
Motor využívá běhový kondenzátor k vytvoření posunutého magnetického pole, což umožňuje roztočení rotoru při napětí 220 V.
Otázka: Jak zapojit motor hvězda trojúhelník?
Jednofázové motory standardně nezapojujte hvězda-trojúhelník, toto zapojení je specifické pro třífázové stroje a vyžaduje odlišný přepínač.
Otázka: Kde připojit kondenzátor u jednofázového elektromotoru?
Kondenzátor se připojuje mezi fázi (L) a pomocné vinutí motoru, obvykle přímo do svorkovnice podle schématu výrobce.
Otázka: Jak funguje rozběhový kondenzátor v jednofázovém motoru?
Rozběhový kondenzátor poskytuje vyšší startovací moment tím, že je během startu připojen paralelně k běhovému a následně se odpojuje.
Otázka: Jak zapojit přepínač směru otáčení u jednofázového motoru 220 V?
Přepínač směru otáčení fyzicky přepíná připojení kondenzátoru mezi fází a nulou, čímž se obrátí směr magnetického pole.
Otázka: Jaké jsou doporučené kapacity kondenzátorů pro jednofázové elektromotory?
Doporučená kapacita běhového kondenzátoru je 60-68 μF na 1 kW výkonu, přičemž provozní napětí musí dosahovat minimálně 400 V.
Otázka: Jak diagnostikovat problémy s jednofázovým elektromotorem?
Diagnostika elektromotoru zahrnuje kontrolu přehřívání, hlučnosti a měření odporu vinutí pomocí multimetru pro ověření průchodnosti.
Otázka: Jak správně barevně zapojit vodiče u jednofázového motoru?
Fáze se značí hnědou nebo černou barvou, nulový vodič modrou a ochranný zemnící vodič musí být vždy zelenožlutý.
Otázka: Jak postupovat při nesprávném zapojení jednofázového motoru?
Vypněte napájení, zkontrolujte vodiče i kondenzátory, opravte chyby v zapojení a proveďte test až po pečlivé vizuální kontrole.
Odborná rada: Pokud si nejste jisti správností zapojení nebo motor vykazuje nestandardní chování, vždy vyhledejte kvalifikovaného elektrikáře. Toto zapojení se hodí pro kutily s elektrotechnickou kvalifikací, ale není vhodné pro osoby bez základních znalostí elektroinstalací.
