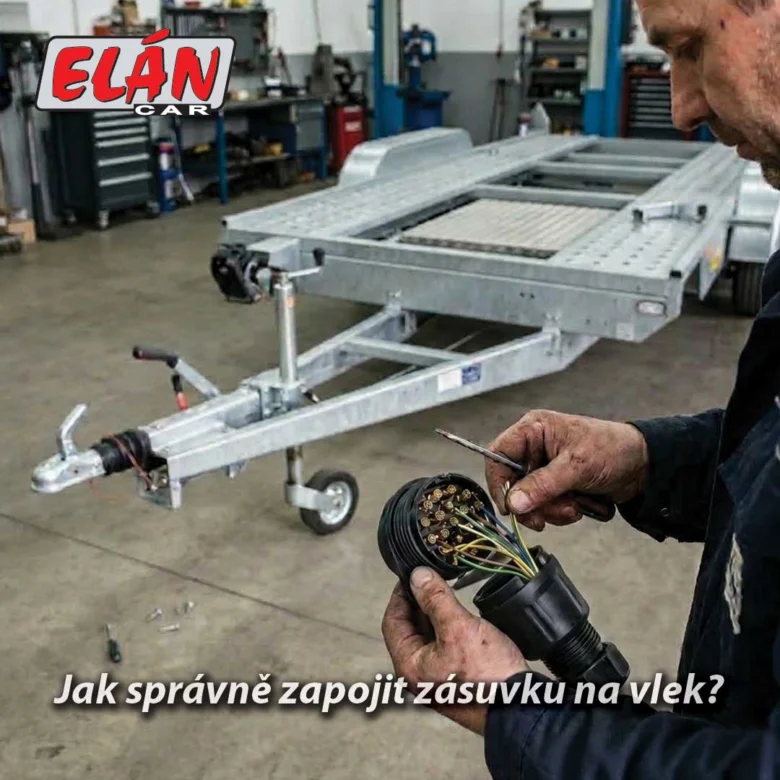

Jak správně zapojit zásuvky tažného zařízení 7, 13 a 15 kolíků
Zapojení zásuvky tažného zařízení je klíčové pro bezpečný provoz přívěsu nebo karavanu. Zásuvky s 7, 13 a 15 kolíky se liší počtem funkcí a správné zapojení každé z nich vyžaduje přesné schéma a dodržení technických norem. Poradím vám, jak postupovat krok za krokem, aby vše fungovalo bez problémů.
💡 Důležité na úvod
- 7pólová zásuvka odpovídá normě ISO 1724 a slouží pro základní světelné funkce přívěsů.
- 13pólová zásuvka podle normy ISO 11446 přidává napájecí okruhy pro vybavené přívěsy a karavany.
- Doporučený minimální průřez vodičů pro napájecí větve je 2,5 mm², pro hlavní přívod 4 mm².
- Při zapojení je nezbytné zabezpečit vodiče pojistkami a relé umístěnými blízko baterie.
- Použití adaptérů 7→13 přenáší pouze kompatibilní funkce, např. bez stálého napájení přívěsu.
Zapojení 7pólové zásuvky tažného zařízení podle normy ISO 1724
Ilustrace schématu zapojení 7pólové zásuvky podle normy ISO 1724 přesně vymezuje rozložení pinů a jejich funkční určení. Správné zapojení zásuvky tažného zařízení s 7 kolíky vyžaduje připojení vodičů podle standardizovaného barevného značení, které odpovídá jednotlivým světelným a napájecím funkcím. Pin 3 slouží jako kostra vozu (uzemnění) a jeho správné propojení je klíčové pro bezpečnost a spolehlivost celého elektrického systému tažného zařízení.
| Pin | Barva vodiče | Funkce |
|---|---|---|
| 1 | Žlutá | Levé směrové světlo |
| 2 | Modrá | Mlhové světlo |
| 3 | Bílá | Kostra vozu (uzemnění) |
| 4 | Zelená | Pravé směrové světlo |
| 5 | Hnědá | Pravé obrysové světlo |
| 6 | Červená | Brzdové světlo |
| 7 | Černá | Levé obrysové světlo |
Jaké jsou funkce jednotlivých pinů v 7pólové zásuvce podle ISO 1724?
7pólová zásuvka dle normy ISO 1724 obsahuje sedm pinů s přesně definovanými funkcemi. Pin 1 řídí levé směrové světlo, pin 4 pravé směrové světlo a pin 3 představuje kostru vozu, která zajišťuje správné uzemnění elektrického obvodu. Pin 6 slouží pro brzdové světlo, pin 5 a pin 7 pro pravé a levé obrysové světlo. Pin 2 je vyhrazen pro napájení mlhového světla. Toto přesné rozdělení funkcí zaručuje kompatibilitu se standardními přívěsy a bezpečný provoz tažného zařízení.
Jak správně zapojit 7pólovou zásuvku tažného zařízení?
Pro správné zapojení 7pólové zásuvky tažného zařízení je nezbytné dodržet barevné značení vodičů a funkční určení jednotlivých pinů podle normy ISO 1724. Pevné a čisté spojení vodičů, zejména správné uzemnění na pin 3, minimalizuje riziko poruch světelných okruhů a zajišťuje bezpečnost provozu. Doporučuje se použít smršťovací bužírky a voděodolné konektory, aby se zabránilo korozi a zkratům. Častou chybou je nedostatečné uzemnění, které způsobuje nesprávnou funkci světel. Po zapojení je nutné otestovat všechny světelné funkce přívěsu pomocí testeru.
Co se stane při použití adaptéru 7pin → 13pin?
Adaptér z 7pólové na 13pólovou zásuvku umožňuje připojení staršího tažného zařízení k vozidlu vybavenému moderní 13pólovou zásuvkou podle normy ISO 11446. Tento adaptér přenáší pouze základní světelné funkce, jako jsou levé a pravé směrové světlo, brzdové a obrysové světlo, avšak nepřenáší další napájecí okruhy, například stálé napětí (pin 9) nebo napětí po zapnutí zapalování (pin 10), které jsou důležité pro napájení karavanového vybavení. Z tohoto důvodu může adaptér omezit funkčnost přívěsu s vyššími nároky na elektrický systém. Adaptér je vhodný pro základní použití, nikoli pro plnohodnotné napájení vybavených přívěsů.
Tip: Pro zajištění bezpečnosti a kompatibility doporučuji vždy ověřit, zda jsou vodiče správně dimenzovány a chráněny pojistkami a relé, protože nevhodné zapojení může vést k přetížení elektrického systému vozidla.
Schéma a zapojení 13pólové zásuvky tažného zařízení podle ISO 11446
Schéma zapojení zásuvky tažného zařízení 13 pólů podle normy ISO 11446 představuje univerzální standard pro moderní tažná zařízení, která kromě základních světelných funkcí umožňují i napájení karavanového vybavení. Na rozdíl od 7 pólové zásuvky nabízí 13 pólová zásuvka rozšířenou funkcionalitu především díky přidaným pinům 9, 10 a 11, které mají specifické úkoly.
Pin 9 zajišťuje stálé napětí pro přívěs, což je nezbytné například pro provoz chladničky v karavanu i při vypnutém zapalování. Pin 10 dodává napětí po zapnutí klíčku, tedy aktivuje spotřebiče pouze během jízdy. Pin 11 slouží jako kostra vozu pro kontakt 10 a zajišťuje správné uzemnění. Tento systém umožňuje bezpečné a efektivní zapojení s ohledem na potřeby přívěsu a jeho elektrických zařízení.
Níže uvedená tabulka shrnuje základní funkce pinů 13pólové zásuvky:
| Pin | Funkce | Popis |
|---|---|---|
| 1 | Levé blinkry | Signál levého směrového světla |
| 9 | Stálé napětí | Napájení přívěsu nezávislé na zapalování |
| 10 | Napětí po zapnutí klíčku | Aktivuje spotřebiče jen při zapnutém zapalování |
| 11 | Kostra pro kontakt 10 | Uzemnění napětí z pinu 10 |
| 13 | Couvací světlo | Zapíná osvětlení při couvání |
Praktický návod na zapojení 13 pinové zásuvky pro tažné zařízení
Pro správné zapojení 13 pólové zásuvky doporučuji vždy respektovat schéma zapojení přívěsu 13 kolíků podle ISO 11446. Při přechodu z 7 pólové zásuvky lze využít adaptér 7 na 13, který však neposkytuje všechny funkce jako plnohodnotná 13pólová zásuvka. Rozdíl mezi 7 a 13 pólovou zásuvkou tažného zařízení spočívá zejména v počtu funkcí a možnosti napájení přídavných zařízení.
Tip: Při zapojení dbejte na správný průřez vodičů a použití pojistek, aby nedošlo k přehřátí nebo zkratu, což je častá chyba zejména u karavanových instalací.
Podrobné schéma zapojení 15kolíkové zásuvky tažného zařízení
15kolíková zásuvka tažného zařízení nabízí oproti 7 a 13 pólovým variantám rozšířené možnosti připojení díky většímu počtu pinů. Toto schéma zapojení umožňuje vést více napájecích a řídicích okruhů, což je nezbytné pro speciální tažná zařízení s vyššími nároky na funkčnost.
Rozdělení pinů podle funkcí
Piny 15kolíkové zásuvky jsou rozděleny do tří základních skupin: světelné okruhy zabezpečují standardní osvětlení přívěsu, napájecí okruhy dodávají energii dalším elektrickým prvkům a řídicí okruhy slouží pro ovládání speciálních funkcí tažného zařízení. Každý pin má přidělenou přesnou funkci, což zajišťuje spolehlivé zapojení a kompatibilitu.
| Pin | Funkce | Popis |
|---|---|---|
| 1 | Levé obrysové světlo | Světelný okruh |
| 2 | Pravé obrysové světlo | Světelný okruh |
| 3 | Levý blinkr | Světelný okruh |
| … | … | … |
| 10 | Napájení 12 V | Napájecí okruh, průřez vodiče min. 2,5 mm² |
| 14 | Řídicí signál | Řídicí okruh |
Specifika napájení a ochrany
Pro správné zapojení 15kolíkové zásuvky tažného zařízení je nezbytné použít vodiče s minimálním průřezem 2,5 mm² v napájecích okruzích, aby byla zajištěna stabilní dodávka proudu a minimalizována ztráta napětí. Doporučuje se instalovat pojistky a relé co nejblíže k baterii vozidla, což chrání elektrický systém před přetížením a zkraty. Tato ochranná opatření jsou klíčová pro dlouhodobou spolehlivost zapojení.
Tip: Častou chybou je použití tenčích vodičů, které mohou vést k přehřívání a poruchám osvětlení. Proto je důležité dodržet doporučený průřez a správné umístění pojistek.
Toto schéma zapojení zásuvek tažného zařízení 7, 13 a 15 kolíků se liší v počtu pinů a funkcí, přičemž 15kolíková zásuvka poskytuje nejvíce možností pro napájení a ovládání přívěsu nebo karavanu. Adaptér 7 na 13 pinů umožňuje připojení starších vozidel k novějším přívěsům, ovšem u 15kolíkové zásuvky je třeba počítat s plnou instalací všech okruhů.
Použití adaptérů mezi 7 a 13kolíkovými zásuvkami
Použití adaptérů mezi 7 a 13kolíkovými zásuvkami umožňuje propojit tažné zařízení s rozdílnými typy konektorů, avšak s určitými omezeními. Adaptér 7→13 přenáší pouze funkce kompatibilní se 7pólovou zásuvkou, tedy například směrová světla, brzdová světla nebo couvací světlo. Naopak stálé napájení, které nabízí 13pólová zásuvka, adaptér 7→13 nepřenáší, protože 7pólová zásuvka jej nemá. Adaptér 13→7 umožňuje využití 7pólového konektoru na vozidle s 13pólovou zásuvkou, ale opět s omezením funkcí.
Jak správně použít adaptér 7 pin na 13 pin u tažného zařízení
- Připojte adaptér pouze na odpovídající konektory, aby nedošlo k poškození elektroniky
- Zkontrolujte, které funkce jsou přenášeny, protože některé světelné okruhy nemusí fungovat
- Nepoužívejte adaptér jako trvalé řešení, spíše jako dočasnou variantu
- Dejte pozor na kvalitu adaptéru, nekvalitní výrobek může způsobit poruchy v zapojení
Tip: Častou chybou je očekávání plné funkčnosti 13pólové zásuvky přes adaptér 7→13, což není možné kvůli rozdílům v zapojení zásuvek tažného zařízení. Pro trvalé použití proto raději zvolte příslušnou zásuvku odpovídající počtu kolíků.
Doporučené dimenzování vodičů a bezpečnostní opatření při zapojení
Doporučené dimenzování vodičů a bezpečnostní opatření jsou klíčové pro správné a spolehlivé zapojení zásuvky tažného zařízení s 7, 13 i 15 kolíky. Správný průřez vodičů a umístění pojistek a relé zajistí ochranu elektrického obvodu a splnění bezpečnostních norem platných v ČR i EU.
Správné uzemnění a jeho význam
Pevné uzemnění (kostra vozu) je nezbytné pro správnou funkci všech světelných i elektrických obvodů tažného zařízení. Bez čistého a spolehlivého připojení kostry dochází často k poruchám světel nebo kolísání napětí, což může ohrozit bezpečnost provozu.
Ochrana proti korozi a vlhkosti
Použití smršťovacích bužírek a těsnicích krytek chrání spoje a zásuvky před vlhkostí a korozí, čímž prodlužuje životnost zapojení. Kvalitní konektory s těsnící funkcí zabraňují pronikání vody a zkratu, což je zvláště důležité u zásuvek s 7, 13 a 15 kolíky.
Tip: Pojistky by měly být umístěny co nejblíže k baterii, aby chránily napájecí větve před přetížením. Relé spíná hlavní přívod, čímž zajišťuje bezpečný provoz tažného zařízení.
| Minimální požadavky na zapojení |
|---|
| Průřez vodičů: 2,5 mm² pro napájecí větve, 4 mm² pro hlavní přívod |
| Pojistky a relé co nejblíže k baterii |
| Použití těsnicích krytek a kvalitních konektorů |
| Správné uzemnění kostry vozu |
Tato opatření jsou základními tipy pro správné zapojení zásuvky tažného zařízení 7 pólů i ostatních typů a pomáhají předcházet nejčastějším chybám při instalaci.
Diagnostika a oprava poruch zapojení zásuvek tažných zařízení
Poruchy světel na přívěsu často vznikají kvůli špatnému uzemnění nebo poškozeným vodičům. Správná diagnostika zapojení zásuvky tažného zařízení s 7, 13 a 15 kolíky je základním předpokladem pro bezpečný provoz. Rozdíl mezi 7 a 13 pólovou zásuvkou tažného zařízení a jejich schéma zapojení ovlivňuje způsob kontroly jednotlivých okruhů.
- Kontrola uzemnění – změřte odpor mezi kostrou vozidla a zemnícími kolíky zásuvky, ideálně pod 1 ohm
- Ověření funkce světel – zapněte blinkry, brzdová a poziční světla, sledujte, zda svítí správně na přívěsu
- Kontrola vodičů – vizuálně zkontrolujte průřez vodičů a spoje, hledejte přerušení či korozi
- Test pojistek a relé – ověřte funkčnost příslušných pojistek a relé v elektrickém obvodu
- Použití adaptéru 7 na 13 – při přechodu mezi zásuvkami zkontrolujte správné propojení signálů podle schématu
Tip: Nejčastější chyby při zapojení 7 pólové zásuvky tažného zařízení zahrnují nesprávné uzemnění a špatně zapojené vodiče, což vede k nefunkčnosti blinkrů nebo brzdových světel. Preventivní kontrolu doporučuji provádět před každým delším tažením.
Časté dotazy k zapojení zásuvek tažného zařízení
Otázka: Co znamenají jednotlivé piny u 7pólové zásuvky tažného zařízení?
Pin 1 je levé směrové světlo (žlutá), pin 2 mlhové světlo (modrá), pin 3 kostra vozu (bílá), pin 4 pravé směrové světlo (zelená), pin 5 pravé obrysové světlo (hnědá), pin 6 brzdové světlo (červená) a pin 7 levé obrysové světlo (černá).
Otázka: Jaký je rozdíl mezi 7 a 13 pólovou zásuvkou tažného zařízení?
7pólová zásuvka podle ISO 1724 obsahuje základní světelné funkce, zatímco 13pólová podle ISO 11446 přidává napájecí okruhy, například stálé napětí na pinu 9 a napětí po zapnutí klíčku na pinu 10, což umožňuje napájení přídavných zařízení na přívěsu.
Otázka: Jak zapojit 13pólovou zásuvku tažného zařízení?
Zapojení 13pólové zásuvky vyžaduje přesné připojení 13 pinů podle normy ISO 11446, včetně směrových světel, brzdových světel, couvacího světla, kostry a dvou napájecích pinů pro přívěs. Použijte schéma zapojení pro správné připojení vodičů.
Otázka: Co je to adaptér 7pin na 13pin u tažného zařízení?
Adaptér 7 na 13 pin umožňuje propojení vozidla se 7pólovou zásuvkou s přívěsem, který má 13pólovou vidlici. Přenáší základní světelné funkce, ale nepodporuje stálé napájení ani některé další obvody z 13pólové zásuvky.
Otázka: Jaký minimální průřez vodičů se doporučuje pro napájecí větve zásuvek tažných zařízení?
Pro napájecí vodiče se doporučuje minimálně 2,5 mm² průřez a pro hlavní přívod 4 mm², aby se předešlo přehřívání vodičů a ztrátám napětí, zejména u zásuvek s 13 a 15 kolíky.
Otázka: Kde by měly být umístěny pojistky a relé při zapojení zásuvek tažných zařízení?
Pojistky a relé by měly být umístěny co nejblíže k autobaterii, čímž se minimalizuje riziko přetížení obvodu a zároveň se chrání celá elektrická instalace tažného zařízení.
Otázka: Jak diagnostikovat poruchy světel u zásuvky tažného zařízení?
Kontrola zahrnuje ověření pojistek, správné fungování blinkrů a brzdových světel, pevné uzemnění a stav vodičů. Nejčastější příčinou poruch je poškozené uzemnění nebo přerušený vodič.
Otázka: Jak zabránit korozi při zapojení zásuvky tažného zařízení?
Používejte smršťovací bužírky na spoje, voděodolné konektory a těsnicí krytky, které zabrání pronikání vlhkosti a zajistí dlouhodobou životnost spojů.
Otázka: Jaký je význam pinu 9 u 13pólové zásuvky?
Pin 9 slouží k přívodu stálého napětí, které umožňuje napájet zařízení na přívěsu, například karavanové vybavení, i když je vozidlo vypnuto.
Otázka: Co dělat, pokud vozidlo má CAN-BUS systém a instalujete zásuvku tažného zařízení?
V takovém případě je vhodné použít CAN-BUS adaptér nebo dekodér, aby se zabránilo chybovým hláškám na palubním počítači a zajistila správná funkce zásuvky.
Otázka: Jak správně zapojit 15kolíkovou zásuvku tažného zařízení?
Při zapojení 15kolíkové zásuvky postupujte podle výrobního schématu, kde každý kolík má přesně definovanou funkci, například pin 1 pro levé obrysové světlo a pin 15 pro zpětné kamery.
Otázka: Co se stane při nesprávném použití adaptéru z 7 pinů na 13 pinů u tažného zařízení?
Nesprávné použití adaptéru může vést k nefunkčnosti některých světel a elektronických funkcí, například k neaktivním brzdovým světům, protože 7pólová zásuvka nemá všechny signály požadované 13pólovou.
