Jaký kabel je potřeba pro připojení sporáku a schéma napájení
Pro správné a bezpečné zapojení sporáku je klíčový výběr vhodného kabelu a přesné schéma napájení. Kabel pro připojení sporáku na 230 V musí splňovat technické normy, aby zajistil dostatečný proudový odběr a zabránil přehřátí. Podívejme se na konkrétní parametry kabelu i na praktické postupy pro zapojení elektrického sporáku, včetně modelů jako Mora.
💡 Klíčové informace
- Elektrický sporák s příkonem do 6 kW na 230 V vyžaduje kabel s průřezem minimálně 4 mm².
- Pro třífázové připojení se používá pětižilový kabel s průřezem vodičů 2,5 až 6 mm² podle délky vedení.
- Jistič pro sporák se vybírá o stupeň vyšší než maximální proud, například 50 A pro proud 42-44 A.
- Barevné značení vodičů je standardizováno: fáze (hnědá, černá, šedá), nulový vodič (modrý), ochranný vodič (žlutozelený).
- Připojení sporáku musí provést kvalifikovaný elektrikář a kabel musí být chráněn proti teplu a mechanickému poškození.
Jak vybrat správný kabel pro připojení elektrického sporáku
Pro připojení elektrického sporáku je klíčové zvolit kabel s odpovídajícím průřezem vodičů, který odpovídá příkonu spotřebiče a délce vedení. Pro jednofázové sporáky do 6 kW a délku kabelu do 12 metrů se obvykle používá měděný kabel s průřezem 4 mm². Při vyšším příkonu nebo delším vedení je vhodnější větší průřez, například 6 mm². Třífázové připojení vyžaduje pětižilový kabel s průřezem vodičů od 2,5 mm² do 6 mm² podle výkonu a délky vedení.
Doporučený průřez kabelu pro sporák do 6 kW
Pro jednofázové připojení elektrického sporáku s příkonem do 6 kW a délkou kabelu do 12 metrů je doporučen měděný kabel s průřezem vodiče 4 mm². Tento průřez zajišťuje dostatečnou kapacitu pro proud do 25 A a minimalizuje úbytek napětí, což je důležité pro bezpečný provoz. Použití kabelu s menším průřezem může vést k přehřívání a riziku poškození. Tento základní parametr platí i pro zapojení sporáku 230V v běžné domácnosti.
Průřez kabelu pro vyšší příkon a delší vedení
Pokud příkon sporáku přesahuje 6 kW, například v rozsahu 7 až 11 kW, nebo pokud je délka přívodního vedení delší než 12 metrů, doporučuje se použít kabel s průřezem 6 mm². Větší průřez vodiče snižuje úbytek napětí a zvyšuje bezpečnost připojení, čímž se předchází přehřívání a případnému jištění sporáku. Takové řešení je vhodné i v situacích, kdy se používá připojovací kabel ke sporáku Mora, u kterého jsou jasně definovány požadavky na průřez vodičů podle výkonu.
| Příkon sporáku (kW) | Délka vedení (m) | Doporučený průřez vodiče (mm²) |
|---|---|---|
| Do 6 kW | Do 12 m | 4 |
| 7-11 kW | Nad 12 m | 6 |
| Do 6 kW | Nad 12 m | 6 |
Kabel pro třífázové připojení sporáku
Pro třífázové připojení elektrického sporáku je nezbytný pětižilový kabel, který obsahuje tři fáze (L1, L2, L3), nulový vodič (N) a ochranný vodič (PE). Průřez vodičů se volí podle výkonu sporáku a délky vedení, obvykle v rozmezí 2,5 mm² až 6 mm². Barevné značení vodičů musí odpovídat platným normám, aby bylo možné správné schéma zapojení elektrického sporáku zajistit bez rizika chyb. Tento typ kabelu umožňuje bezpečné a efektivní rozložení zátěže mezi jednotlivé fáze.
Tip: Častou chybou je použití kabelu s nedostatečným průřezem, zvláště při delším vedení, což může vést k nadměrnému úbytku napětí a nebezpečnému přehřívání. Pro bezpečnost vždy zkontrolujte jištění sporáku a konzultujte průřez vodičů s elektrotechnikem.
Tento přístup se hodí pro běžné domácí instalace i moderní kuchyně s vyšším výkonem sporáku, ale není vhodný pro velmi dlouhá nebo průmyslová vedení, kde je potřeba individuální posouzení.
Jaké jsou požadavky na jištění a ochranu při připojení sporáku
Při připojení elektrického sporáku je klíčové správné jištění a použití ochranných prvků, které zajistí bezpečný provoz a ochranu před úrazem elektrickým proudem. Následující podsekce vysvětlují, jak vybrat jistič a proudový chránič a jaké bezpečnostní požadavky dodržet.
Výběr správného jističe pro sporák
Jistič by měl mít hodnotu o stupeň vyšší než maximální proud, který sporák odebírá. Například pokud je maximální proud sporáku 42-44 A, doporučuje se jistič 50 A. Takové jištění zabraňuje častému vypínání a přetížení vedení. Pro běžné domácí elektrické sporáky se často používají jističe v rozsahu 25 až 63 A, podle výkonu zařízení a průřezu vodiče. Správný výběr jističe je základním krokem bezpečného zapojení, protože jistič chrání kabeláž a zařízení před přehřátím a požárem.
Proudový chránič (RCD) a jeho role
Proudový chránič s hodnotou citlivosti 30 mA je povinný bezpečnostní prvek u připojení sporáku. Jeho úkolem je okamžitě odpojit napájení v případě úniku proudu, čímž předchází úrazu elektřinou. Proudový chránič musí být dimenzován na proud větší než proud jističe, aby správně fungoval. Tento ochranný prvek výrazně zvyšuje bezpečnost provozu a je vyžadován podle platných norem nejen při zapojení sporáku, ale i dalších elektrických spotřebičů.
Samostatný okruh a další bezpečnostní opatření
Elektrický sporák by měl být zapojen do samostatného okruhu, protože jeho vysoký příkon může způsobit přetížení společného vedení. Samostatný okruh zajišťuje, že ostatní spotřebiče v domácnosti nebudou ovlivněny kolísáním výkonu sporáku. Navíc je nutné zvolit správný průřez vodiče podle výkonu a délky kabelu, což umožní bezpečné zapojení a minimalizuje riziko přehřátí. Častá chyba při zapojení sporáku na 230V je použití vodiče s příliš malým průřezem, což může vést k poškození kabeláže a riziku požáru.
- Změřit maximální proud sporáku – zjistěte hodnotu uvedenou v technickém listu
- Vybrat jistič o stupeň vyšší – například 50 A pro sporák s proudem kolem 44 A
- Nainstalovat proudový chránič 30 mA – pro ochranu proti úrazu elektrickým proudem
- Použít samostatný okruh – vyhněte se přetížení dalších zařízení v domácnosti
- Zvolit správný průřez vodiče – podle výkonu a délky kabelu, ideálně podle schématu zapojení elektrického sporáku
Odborná rada: Pro správné a bezpečné zapojení sporáku doporučuji vždy konzultovat výběr jištění a kabeláže s kvalifikovaným elektrikářem. Podrobnosti a doporučení najdete také v článku na DTestu: https://www.dtest.cz/clanek/jak-spravne-pripojit-elektricky-sporak/.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Jak vypadá správné schéma zapojení elektrického sporáku
Schéma zapojení elektrického sporáku zahrnuje připojení fázových, nulového a ochranného vodiče ke správným svorkám. Správné propojení zajistí bezpečný provoz a zabrání poškození zařízení i elektrické instalace. Níže popisuji základní schémata pro jednofázové i třífázové zapojení včetně vysvětlení barevného značení a funkce jednotlivých svorek.
Zapojení jednofázového sporáku na 230 V

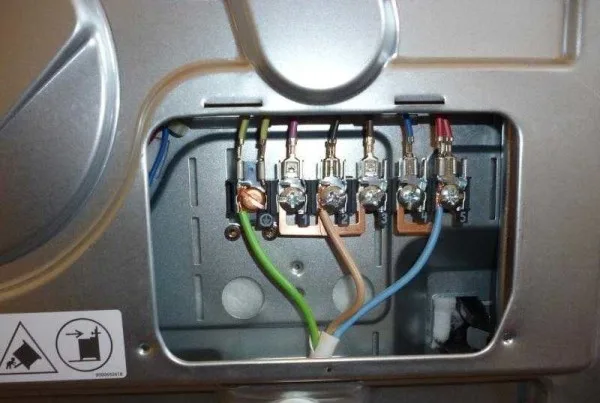

U jednofázového zapojení elektrického sporáku se svorky 1, 2 a 3 spojují a připojují na fázový vodič (hnědý, černý nebo šedý). Svorky 4 a 5 jsou propojené a slouží k připojení nulového vodiče (modrý). Svorka 6 je určena pro ochranný vodič (žlutozelený), který zajišťuje uzemnění a bezpečnost. Toto schéma zapojení elektrického sporáku na 4 vodiče je standardem v domácnostech s jednofázovým napájením 230 V a zajišťuje správné jištění sporáku i ochranu proti úrazu elektrickým proudem.
Zapojení třífázového sporáku na 400 V
Pro třífázový elektrický sporák je nutné odstranit propojku mezi svorkami L1, L2 a L3, jelikož každá fáze se připojuje samostatně (obvykle hnědý, černý a šedý vodič). Nulové svorky 4 a 5 zůstávají propojené a připojené na modrý nulový vodič. Ochranný vodič se připojuje ke svorce 6, která zajišťuje uzemnění. Takové schéma zapojení kabelu ke sporáku umožňuje rovnoměrné rozložení zátěže a splňuje požadavky na jištění sporáku při vyšším výkonu. Pro správné zapojení elektrického sporáku na 4 vodiče je důležité dodržet barevné značení a pevné dotažení svorek.
Tipy na správné zapojení elektrického sporáku v bytě:
- Použijte měděný kabel s odpovídajícím průřezem vodičů podle výkonu sporáku a délky přívodu.
- Dbajte na správné barevné značení vodičů: fázové (hnědá, černá, šedá), nulový (modrá), ochranný (žlutozelená).
- Zajistěte, aby svorky byly pevně dotažené, aby se předešlo přehřívání a riziku požáru.
- Připojení sporáku 230V vždy provádějte kvalifikovaným elektrikářem, který ověří správnost a bezpečnost instalace.
—
FAQ
Otázka: Jaký kabel je potřeba pro připojení elektrického sporáku s příkonem do 6 kW?
Použijte měděný kabel s průřezem vodiče 4 mm² pro délku přívodu do 12 metrů a jednofázové napájení 230 V.
Otázka: Jak vybrat průřez kabelu pro sporák s výkonem nad 6 kW a delší vedení?
Pro příkon 7-11 kW nebo délku kabelu nad 12 metrů zvolte kabel s průřezem 6 mm² pro bezpečnost a menší pokles napětí.
Otázka: Jaké je správné barevné značení vodičů při připojení sporáku?
Fázové vodiče jsou hnědé, černé nebo šedé, nulový vodič modrý, ochranný vodič žlutozelený.
Otázka: Jaký jistič je vhodný pro elektrický sporák s proudem 42-44 A?
Zvolte jistič o stupeň vyšší, tedy například 50 A, aby byl zajištěn bezpečný provoz a ochrana kabeláže.
Otázka: Jaký proudový chránič je potřeba při připojení sporáku?
Použijte proudový chránič (RCD) s jmenovitým svodovým proudem 30 mA, který chrání proti úrazu elektrickým proudem.
Otázka: Jak připojit jednofázový sporák na 230 V?
Svorky 1, 2 a 3 spojte do fáze, svorky 4 a 5 do nulového vodiče, svorku 6 připojte jako ochranný vodič.
Otázka: Jak vypadá schéma zapojení třífázového sporáku?
Svorky L1, L2 a L3 připojte samostatně, nulové svorky 4 a 5 spojte dohromady, ochranný vodič připojte ke svorce 6.
Otázka: Jak odstranit izolaci kabelu při instalaci sporáku?
Odstraňte ochrannou izolaci asi 5-6 cm od konce kabelu a izolaci jednotlivých vodičů asi 1,5-2 cm pro správné připojení k svorkám.
Otázka: Jaká je maximální délka kabelu pro připojení sporáku bez nutnosti zvětšení průřezu?
Délka kabelu by neměla přesáhnout 12 metrů, aby nedošlo k poklesu napětí většímu než 4 %.
Otázka: Kdo by měl provádět připojení elektrického sporáku?
Připojení musí provést kvalifikovaný elektrikář, který zajistí bezpečnost a správnost instalace.
Otázka: Jaké jsou bezpečnostní požadavky na kabeláž v kuchyňské lince?
Kabely musí být chráněny proti teplu minimálně 70 °C, mechanickému poškození a vlhkosti, instalace musí odpovídat normě ČSN 33 2000-5-52.
Otázka: Jak připojit elektrický sporák na zásuvku s 230 V?
Použijte zásuvku s odpovídajícím jištěním (minimálně 25-32 A) a kabel s průřezem podle výkonu sporáku.
Otázka: Jaké chyby se často dělají při zapojení sporáku na 230 V?
Časté chyby zahrnují nesprávné barevné značení, nedostatečný průřez kabelu a špatné utažení svorek, což může způsobit přehřátí.
Otázka: Jak připojit sporák s napětím 230 V krok za krokem?
Připravte kabel, odstraňte izolaci, připojte vodiče podle schématu, zkontrolujte utažení a bezpečnost, nakonec zapojení prověřte elektrikářem.
Otázka: Jaký kabel použít pro připojení sporáku Mora?
Pro sporák Mora platí stejné zásady: měděný kabel s průřezem 4 mm² pro příkon do 6 kW, s odpovídajícím jištěním a správným zapojením.
Jak připojit sporák na jednofázovou a třífázovou síť
Připojení sporáku vyžaduje přesný postup podle typu vaší elektrické sítě – jednofázové 230 V nebo třífázové 400 V. Níže najdete detailní návod, jaký kabel ke sporáku použít a jak správně postupovat podle schématu zapojení elektrického sporáku.
Příprava kabelu a odstranění izolace
Pro připojení sporáku je nezbytné správné připravení kabelu. Ochranná izolace kabelu se odstraní z konce přibližně o 5 až 6 cm, aby bylo možné pracovat s jednotlivými vodiči. Izolace jednotlivých vodičů se odstraní asi 1,5 až 2 cm, což odpovídá normám pro bezpečné zapojení. Kabel musí mít vhodný průřez vodiče sporáku podle výkonu – typicky 2,5 až 4 mm² pro jednofázové a 4 až 6 mm² pro třífázové připojení. Připravené vodiče se narovnají, aby se usnadnilo jejich připojení ke svorkám.
Připojení vodičů ke svorkám sporáku
Připojovací kabel ke sporáku Mora i jiných značek se zapojuje podle barevného značení vodičů a schématu zapojení elektrického sporáku. Pro jednofázové zapojení 230 V je typické připojení fáze (hnědý nebo černý vodič), nulového vodiče (modrý) a ochranného vodiče (žlutozelený). U třífázového připojení jsou zapojeny tři fáze (L1, L2, L3), nulový vodič a ochranný vodič. Svorky sporáku je nutné pevně utažit, aby nedošlo k přehřátí kontaktů a následnému poškození nebo požáru. Správné utažení zajišťuje bezpečnost a spolehlivost připojení.
Kontrola a bezpečnostní opatření po připojení
Po dokončení zapojení je třeba zkontrolovat pevnost utažení svorek a správnost připojení podle schématu. Nesprávné připojení může vést k poruše nebo nebezpečnému zkratu. Dále je nutné zajistit odpovídající jištění sporáku, které odpovídá výkonu a průřezu vodičů – například jistič 16 A až 32 A podle typu sporáku. Bezpečnost připojení zahrnuje také kontrolu kabeláže, zda není poškozená a zda je správně upevněná, aby nedošlo k mechanickému namáhání. Pro montáž sporáku na 4 dráty je zásadní dodržet správný postup a barevné značení, aby ochranný vodič nebyl zaměněn.
- Odstranění izolace – připravte kabel podle délky a odstraňte izolační vrstvy
- Zapojení vodičů – připojte vodiče ke svorkám podle barevného kódu a schématu
- Utáhnutí svorek – pevně dotažené svorky zamezí přehřátí kontaktů
- Kontrola zapojení – ověřte správnost a bezpečnost připojení
- Jištění – použijte vhodný jistič podle výkonu a průřezu vodičů
Tip: Častou chybou bývá nesprávné připojení nulového a ochranného vodiče, což může ohrozit bezpečnost. U třífázových sporáků je důležité rovnoměrné rozložení fází. Tento postup se hodí pro domácnosti s odpovídající elektroinstalací, ale není vhodný pro uživatele bez elektrotechnické kvalifikace – v takovém případě doporučuji svěřit instalaci odborníkovi.
Jak správně postupovat při instalaci a bezpečnostních opatřeních
Při instalaci připojovacího kabelu ke sporáku je nezbytné dodržet přísná bezpečnostní opatření a normy, aby byla zajištěna dlouhodobá spolehlivost a ochrana před poškozením. Správné zapojení sporáku 230V vyžaduje nejen vhodný průřez vodiče, ale také ochranu kabeláže proti vlivům prostředí a správné jištění sporáku.
Tepelná a mechanická ochrana kabelů
Kabely pro připojení sporáku musí být odolné vůči teplotám minimálně 70 °C, protože kuchyňské prostředí často obsahuje zdroje tepla, které mohou poškodit izolaci. Kromě tepelné ochrany je nutné zajistit ochranu kabeláže proti mechanickému poškození, například kontaktem s ostrými hranami nebo tlakem od nábytku. Doporučuje se používat kabely s vhodným pláštěm a vést je tak, aby nedocházelo k ohybům v ostrých úhlech či tření o jiné materiály.
Délka kabelu a pokles napětí
Při výběru kabelu je důležitá délka vedení, protože příliš dlouhý kabel způsobuje pokles napětí a může ovlivnit výkon sporáku. Maximální přípustný pokles napětí je 4 % z jmenovité hodnoty napájení. Při překročení této hranice hrozí snížení efektivity spotřebiče a zvýšení rizika přehřátí vodičů. Proto je třeba zvolit dostatečný průřez vodiče sporáku, který odpovídá délce i výkonu připojeného zařízení.
Normy a předpisy pro instalaci
Instalace kabeláže musí splňovat požadavky normy ČSN 33 2000-5-52, která definuje pravidla pro elektrické rozvody v obytných budovách. Norma stanovuje podmínky pro jištění sporáku, dimenzování průřezu vodičů a správné provedení zapojení elektrického sporáku, včetně použití čtyřvodičového kabelu s fázovým, nulovým a ochranným vodičem. Nedodržení těchto pravidel může vést k nebezpečí úrazu elektrickým proudem nebo požáru.
Častá chyba: Použití kabelu s nevhodným průřezem nebo nedostatečnou ochranou proti teplu a mechanickému poškození vede k poruchám a zkratu. Doporučuji svěřit instalaci kvalifikovanému elektrikáři, který zajistí správné zapojení a jištění sporáku podle platných norem.
Časté dotazy k připojení a kabeláži sporáku (FAQ)
Otázka: Jaký kabel je potřeba pro připojení elektrického sporáku s příkonem do 6 kW?
Použijte měděný kabel s průřezem vodiče 4 mm² pro délku přívodu do 12 metrů a jednofázové napájení 230 V.
Otázka: Jak vybrat průřez kabelu pro sporák s výkonem nad 6 kW a delší vedení?
Pro příkon 7-11 kW nebo délku kabelu nad 12 metrů zvolte kabel s průřezem 6 mm² pro bezpečnost a menší pokles napětí.
Otázka: Jaké je správné barevné značení vodičů při připojení sporáku?
Fázové vodiče jsou hnědé, černé nebo šedé, nulový vodič modrý, ochranný vodič žlutozelený.
Otázka: Jaký jistič je vhodný pro elektrický sporák s proudem 42-44 A?
Zvolte jistič o stupeň vyšší, tedy například 50 A, aby byl zajištěn bezpečný provoz a ochrana kabeláže.
Otázka: Jaký proudový chránič je potřeba při připojení sporáku?
Použijte proudový chránič (RCD) s jmenovitým svodovým proudem 30 mA, který chrání proti úrazu elektrickým proudem.
Otázka: Jak připojit jednofázový sporák na 230 V?
Svorky 1, 2 a 3 spojte do fáze, svorky 4 a 5 do nulového vodiče, svorku 6 připojte jako ochranný vodič.
Otázka: Jak vypadá schéma zapojení třífázového sporáku?
Svorky L1, L2 a L3 připojte samostatně, nulové svorky 4 a 5 spojte dohromady, ochranný vodič připojte ke svorce 6.
Otázka: Jak odstranit izolaci kabelu při instalaci sporáku?
Odstraňte ochrannou izolaci asi 5-6 cm od konce kabelu a izolaci jednotlivých vodičů asi 1,5-2 cm pro správné připojení k svorkám.
Otázka: Jaká je maximální délka kabelu pro připojení sporáku bez nutnosti zvětšení průřezu?
Délka kabelu by neměla přesáhnout 12 metrů, aby nedošlo k poklesu napětí většímu než 4 %.
Otázka: Kdo by měl provádět připojení elektrického sporáku?
Připojení musí provést kvalifikovaný elektrikář, který zajistí bezpečnost a správnost instalace.
Otázka: Jaké jsou bezpečnostní požadavky na kabeláž v kuchyňské lince?
Kabely musí být chráněny proti teplu minimálně 70 °C, mechanickému poškození a vlhkosti, instalace musí odpovídat normě ČSN 33 2000-5-52.
Otázka: Jak připojit elektrický sporák na zásuvku s 230 V?
Použijte zásuvku s odpovídajícím jištěním (minimálně 25-32 A) a kabel s průřezem podle výkonu sporáku.
Otázka: Jaké chyby se často dělají při zapojení sporáku na 230 V?
Časté chyby zahrnují nesprávné barevné značení, nedostatečný průřez kabelu a špatné utažení svorek, což může způsobit přehřátí.
Otázka: Jak připojit sporák s napětím 230 V krok za krokem?
Připravte kabel, odstraňte izolaci, připojte vodiče podle schématu, zkontrolujte utažení a bezpečnost, nakonec zapojení prověřte elektrikářem.
Otázka: Jaký kabel použít pro připojení sporáku Mora?
Pro sporák Mora platí stejné zásady: měděný kabel s průřezem 4 mm² pro příkon do 6 kW, s odpovídajícím jištěním a správným zapojením.
Jaké jsou chyby při zapojení sporáku na 230V a jak se jim vyhnout
Mezi nejčastější chyby patří nesprávné barevné značení vodičů, použití kabelu s nedostatečným průřezem a nedostatečné utažení svorek. Tyto chyby mohou vést k přehřátí kabeláže a poruše jističe, proto doporučuji vždy dodržet normy a použít schéma zapojení elektrického sporáku na 4 vodiče.

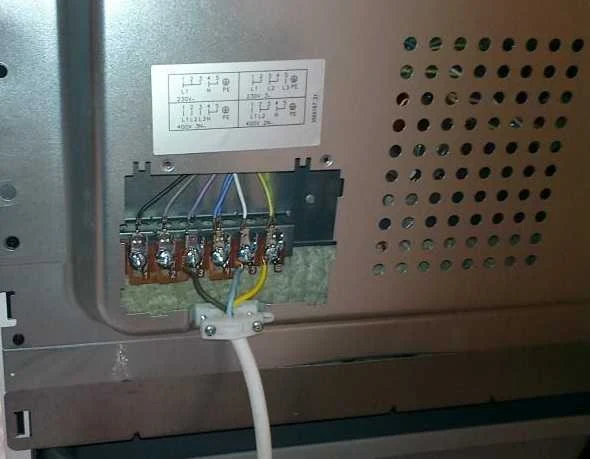

Schéma zapojení kabelu ke sporáku
Pro jednofázový sporák na 230 V se používá připojovací kabel se čtyřmi vodiči: tři pro fázi (spojeny dohromady), jeden nulový a jeden ochranný. Správné schéma zapojení elektrického sporáku zajišťuje bezpečný provoz a ochranu proti úrazu.
Tip: Pro správné jištění sporáku volte jistič s proudem o stupeň vyšším než maximální provozní proud, což zaručuje optimální ochranu kabeláže.
