Jak správně namontovat parkovací senzory svépomocí krok za krokem

Dodatečná montáž parkovacích senzorů výrazně snižuje riziko odření nárazníku při každodenním parkování v těsných prostorách. Správné zapojení parkovacích senzorů zvládnete v garážových podmínkách během jednoho odpoledne, pokud dodržíte přesný postup vrtání otvorů a vedení kabeláže. Tento průvodce vám pomůže s technicky precizní instalací i následným testováním parkovacích senzorů, které zajistí jejich spolehlivou funkčnost.

Jak správně namontovat parkovací senzory krok za krokem

Samotná montáž parkovacích senzorů trvá průměrně 2 až 3 hodiny a vyžaduje pečlivé měření i práci s elektroinstalací vozidla. Dodatečná montáž parkovacích senzorů svépomocí je reálná, pokud dodržíte správné pořadí úkonů od vyměření pozic až po finální zapojení parkovacích senzorů do zpátečkového světla.

Příprava nástrojů a místa montáže

Pro úspěšný postup montáže parkovacích senzorů bez pomoci odborníka si připravte vrtačku, metr, maskovací pásku a lihový fix. Výška montáže senzorů se pohybuje mezi 40 až 70 centimetry od země, přičemž ideální hodnota je 50 centimetrů. Nárazník před měřením očistěte a na místa budoucích otvorů nalepte pásku, která zabrání štěpení laku při vrtání.

Vrtání otvorů pro senzory

1. Označení bodů – naneste přesné vzdálenosti na pásku pomocí metru a fixu.
2. Předvrtání otvorů – použijte malý vrták pro vytvoření vodicího otvoru v nárazníku.
3. Vrtání otvorů – použijte miskový vrták o průměru 18 až 22 mm při nízkých otáčkách vrtačky.
4. Začištění hran – odstraňte otřepy plastu pilníkem, aby senzory dosedly na povrch nárazníku bez mezer.

Odborná rada: Při vrtání vždy udržujte vrták kolmo k nárazníku, jinak senzory nebudou směřovat rovně a způsobí falešné poplachy senzorů při detekci terénu.

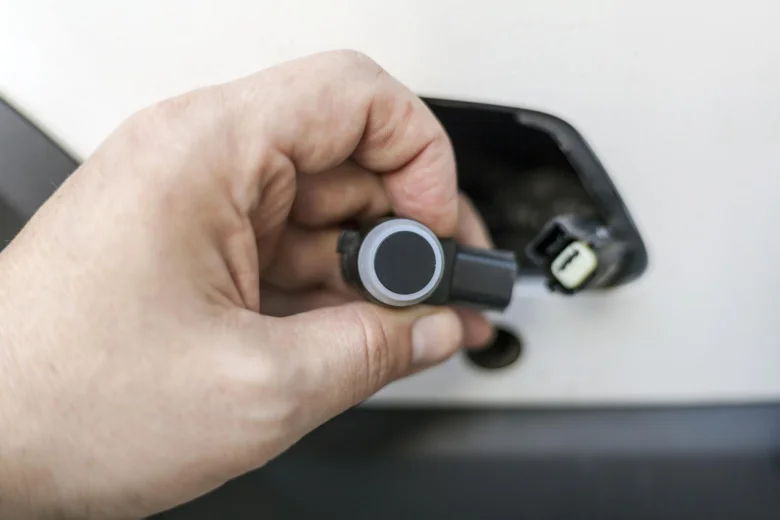

Umístění a upevnění senzorů

Senzory vkládejte do otvorů tak, aby značka šipky směřovala vždy kolmo vzhůru. Dodržujte rozestup senzorů 30 až 40 centimetrů, přičemž krajní senzory umístěte 10 až 15 centimetrů od bočních hran nárazníku. Instalace se hodí pro řidiče, kteří chtějí zvýšit bezpečnost vozu, ale není vhodná pro automobily s kovovými nárazníky, kde dochází k rušení signálu.

Častá chyba: Zapomenutí na kalibraci parkovacích senzorů či špatné ukostření řídicí jednotky vede k nefunkčnosti celého systému. Po fyzické montáži vždy proveďte důkladné testování parkovacích senzorů před úplným zakrytováním kabeláže v interiéru vozu. Pokud provádíte instalaci na Škodu Octavia 3, věnujte zvýšenou pozornost průchodkám do zavazadlového prostoru, kde je elektroinstalace vozidla velmi těsná.

Zapojení kabeláže a elektrické připojení parkovacích senzorů

Správné zapojení kabeláže a elektroinstalace vozidla je klíčovým momentem, pokud vás zajímá, jak zapojit a namontovat parkovací senzory svépomocí. Dodržení technologických postupů zajistí dlouhodobou spolehlivost systému a předejde problémům s falešnými poplachy senzorů.

Jak správně zapojit kabeláž parkovacích senzorů?

Kabeláž parkovacích senzorů veďte vždy skrytě pod čalouněním nebo plastovými kryty v interiéru vozu, čímž ji ochráníte před mechanickým poškozením. Pro propojení jednotlivých vodičů používejte kvalitní samořezné spojky, které vytvoří pevný kontakt bez nutnosti pájení. Každý spoj následně důkladně obalte kvalitní izolační páskou, která chrání elektroinstalaci před vlhkostí a zabraňuje vzniku nežádoucích zkratů.

• Vedete kabely mimo dosah pohyblivých částí mechanismu víka kufru.
• Používáte gumové průchodky v místech, kde kabeláž prochází plechovou karoserií, aby nedošlo k prodření izolace.
• Fixujete kabely pomocí stahovacích pásek k pevným bodům rámu vozu v rozestupech maximálně 20 cm.

Odborná rada: Častá chyba při montáži je ponechání volně visících kabelů v zavazadlovém prostoru, kde hrozí jejich přeseknutí při manipulaci s nákladem nebo při zavírání kufru.

Jak připojit senzory ke světlu zpátečky?

Parkovací senzory se elektricky připojují přímo ke světlu zpátečky, což zajistí, že se systém automaticky aktivuje po zařazení zpětného chodu. Před samotným zapojením vždy pomocí multimetru ověřte polaritu vodičů u patice žárovky, abyste předešli poškození řídicí jednotky. Pro spolehlivé elektrické připojení použijte samořezné kabelové spojky v ceně přibližně 4 Kč za kus, které zajistí trvalý kontakt. Správné zapojení parkovacích senzorů při montáži svépomocí vyžaduje pečlivou izolaci všech spojů pomocí izolační pásky, aby do nich nepronikala vlhkost, která by způsobovala oxidaci kontaktů a následné nefunkční stavy systému. Po dokončení instalace nezapomeňte provést testování parkovacích senzorů, kterým ověříte správnou odezvu systému v reálných podmínkách.

Tato instalace se hodí pro většinu vozidel s běžnou 12V elektroinstalací, ale není vhodná pro vozy se složitou sběrnicí CAN-bus bez použití speciálních převodníků, kde by neodborný zásah mohl vyvolat chybová hlášení řídicí jednotky vozu. Celková montážní doba pro zkušeného kutila se pohybuje mezi 2 až 3 hodinami, přičemž doporučená teplota pro práci s plasty a lepidly je v rozmezí 5 °C až 30 °C.

Jak otestovat a zkontrolovat funkčnost parkovacích senzorů po montáži

Po dokončení elektroinstalace vozidla je nezbytné provést finální testování parkovacích senzorů. Parkovací senzory standardně detekují překážky ve vzdálenosti 20 až 150 cm od nárazníku. Správně fungující systém informuje řidiče o blížící se překážce prostřednictvím zvukového signálu a vizuálního displeje, přičemž frekvence pípání se s klesající vzdáleností zvyšuje.

1. Aktivace zapalování – otočte klíčkem do polohy zapalování a zařaďte zpětný chod, čímž napájení systému spustíte.
2. Kontrola displeje – ověřte, zda se na obrazovce zobrazuje aktuální stav a zda senzory detekují prostor za vozidlem.
3. Simulace překážky – požádejte druhou osobu, aby se pomalu přibližovala k jednotlivým senzorům, zatímco vy sledujete odezvu systému.
4. Ověření signálu – poslouchejte, zda se při vzdálenosti pod 30 cm ozve nepřerušovaný tón značící minimální bezpečnou vzdálenost.

Na co si dát pozor: Častou chybou je nedostatečná kalibrace parkovacích senzorů, pokud jsou senzory umístěny příliš nízko u země, což způsobuje falešné poplachy senzorů od povrchu vozovky. Pokud systém nereaguje, zkontrolujte zapojení parkovacích senzorů a voltmetrem proměřte napájení řídicí jednotky. Tento postup se hodí pro majitele vozů, kteří chtějí ověřit správnost instalace, nikoliv pro diagnostiku vážných závad řídicích jednotek.

Nejčastější problémy po montáži a jak je řešit

Pokud se po instalaci objeví potíže, nejprve zjistěte, jak poznat a opravit nefunkční parkovací senzory prostřednictvím vizuální kontroly kabeláže a orientace čidel. Častou příčinou jsou falešné poplachy, které způsobuje nesprávné umístění senzorů příliš blízko k zemi (pod limit 40 cm) nebo v blízkosti tažného zařízení, které systém vyhodnocuje jako trvalou překážku. Chyby montáže vedou k poruchám funkce, proto vždy ověřte, zda značka na senzoru směřuje přesně nahoru; v opačném případě paprsek směřuje do vozovky a vyvolává chybnou signalizaci. Dodatečná montáž parkovacích senzorů vyžaduje precizní elektroinstalaci vozidla, kde i uvolněný konektor nebo nedostatečně zaizolovaný spoj vyvolá chybu v řídicí jednotce.

Tipy pro odstranění chyb a ověření funkčnosti

• Zkontrolujte průchodnost a poškození kabeláže pod nárazníkem, kde hrozí prodření o ostré hrany karoserie nebo poškození vlivem vibrací při jízdě.
• Pokud systém vykazuje falešné poplachy, vyzkoušejte funkčnost parkovacích senzorů po montáži pomocí přeměření odporu na jednotlivých vodičích multimetrem, čímž vyloučíte přerušení obvodu.
• Ujistěte se, že senzory nejsou znečištěné vrstvou bláta nebo lakované příliš silnou vrstvou barvy, což vyžaduje následnou kalibraci parkovacích senzorů trvající 10 až 15 minut.

Odborná rada: Častá chyba spočívá v záměně pořadí senzorů při zapojení do řídicí jednotky, což vede k nesprávné lokalizaci překážky na displeji. Před finální fixací kabelů vždy proveďte testování parkovacích senzorů v reálném provozu, ideálně s druhou osobou, která se pohybuje v detekčním rozsahu 20 až 150 cm. Tato instalace se hodí pro technicky zdatné majitele, kteří mají zkušenosti s prací s plasty a elektroinstalací, ale není vhodná pro vozy s pokročilými asistenčními systémy (např. automatické parkování), kde neodborný zásah do sběrnice vozidla může ovlivnit bezpečnostní prvky a vyvolat chybové hlášení na palubní desce.

Kalibrace a péče o parkovací senzory po instalaci

Správná funkčnost systému po dokončení práce vyžaduje systematické ověření a údržbu. Kalibrace parkovacích senzorů představuje klíčový krok, kterým zajistíte přesnost měření vzdálenosti od překážek.

Postup a testování systému

Samotná kalibrace senzorů trvá 10 až 15 minut a provádí se v klidném prostředí. Po dokončení elektroinstalace vozidla doporučuji provést testování parkovacích senzorů pomocí statické překážky, například kartonové krabice, kterou postupně přibližujete k jednotlivým bodům. Pokud systém po zapojení parkovacích senzorů nereaguje, zkontrolujte pevnost všech konektorů a ukostření řídicí jednotky.

Vliv lakování a povrchových úprav

Při úpravě vzhledu senzorů dbejte na opatrnost, neboť povrchové úpravy přímo ovlivňují jejich schopnost detekce.

• Lakování senzorů provádějte pouze tenkou vrstvou barvy, aby nedošlo k zablokování ultrazvukových vln.
• Silné fólie snižují citlivost senzorů a mohou způsobovat falešné poplachy senzorů v dešti nebo mlze.
• Častá chyba: nanesení příliš silné vrstvy plniče nebo barvy, která vytvoří na senzoru neprostupný film.

Odborná rada: Systém se hodí pro řidiče, kteří parkují v těsných prostorách, ale není vhodný pro vozidla s extrémně znečištěným nárazníkem, kde vrstva bláta trvale ruší signál.

Montáž parkovacích senzorů na přední nárazník: doporučení a postup

Dodatečná montáž parkovacích senzorů na přední nárazník vyžaduje odlišný přístup než u zadní části vozu, zejména kvůli napojení na spínací signál rychlosti nebo brzdy. Pro optimální funkci dodržujte výšku montáže v rozmezí 40 až 70 cm od země, což odpovídá standardu pro zadní senzory. Rozestup senzorů na předním nárazníku by měl být v ideálním případě 30 až 40 cm, aby senzory správně detekovaly nízké překážky bez vzájemného rušení signálu.

Postup a technická doporučení pro instalaci

• Příprava nárazníku: Před vrtáním otvorů očistěte plochu a vyznačte přesné pozice, vyhněte se výztuhám skrytým pod plastem.
• Elektroinstalace vozidla: Zajistěte průchod kabeláže motorovým prostorem do interiéru průchodkou, aby nedošlo k poškození izolace teplem nebo vibracemi.
• Zapojení parkovacích senzorů: Použijte řídicí jednotku s funkcí automatického vypnutí při překročení rychlosti 15 km/h, čímž předejdete falešným poplachům senzorů při jízdě v koloně.
• Testování parkovacích senzorů: Po kompletaci ověřte citlivost systému pomocí testovací překážky, jako je kartonová krabice, a proveďte nezbytnou kalibraci parkovacích senzorů.

Odborná rada: Častou chybou při montáži svépomocí je nesprávné ukostření jednotky, což způsobuje náhodné hlášení překážek. Tento systém se hodí pro řidiče s vozy s dlouhou přídí, pro které je odhad vzdálenosti při parkování obtížný, ale nedoporučuji jej instalovat na vozidla s extrémně členitým nárazníkem, kde hrozí neustálá aktivace čidel vlivem odrazu signálu od karoserie.

Bezpečnost a zásady práce s elektroinstalací vozidla při montáži senzorů

Bezpečnost při montáži parkovacích senzorů a ochrana elektroinstalace

Při zásahu do elektroinstalace vozidla je naprostou prioritou odpojení záporného pólu startovací baterie, čímž předejdete nechtěnému zkratu. Tento krok chrání citlivou řídicí jednotku před poškozením a eliminuje riziko vznícení kabeláže. Při samotné instalaci používejte výhradně izolované nástroje, které zvyšují bezpečnost práce a chrání vás před nežádoucím výbojem. Dodatečná montáž parkovacích senzorů vyžaduje pečlivou izolaci všech spojů pomocí smršťovacích bužírek, které zajistí dlouhodobou odolnost proti vnějším vlivům.

Při práci dodržujte tyto zásady:

• Odpojte záporný pól baterie minimálně 5 minut před zahájením manipulace s kabeláží.
• Používejte digitální multimetr pro ověření napětí 12 V na vodiči zpátečky před samotným zapojením parkovacích senzorů.
• Všechny spoje zajistěte proti vlhkosti pomocí kvalitní izolační pásky nebo konektorů s krytím IP67, což zabrání vzniku koroze a falešných poplachů senzorů.
• Vedení kabelů fixujte pomocí stahovacích pásek mimo pohyblivé části vozu a ostré hrany karoserie, aby nedošlo k prodření izolace.

Častá chyba: Nedostatečná izolace spojů v prostoru nárazníku vede k rychlé oxidaci kontaktů a následnému selhání celého systému. Na co si dát pozor: při vedení kabeláže pod čalouněním buďte opatrní, abyste neulomili plastové příchytky, které zajišťují pevnost krytů. Správné zapojení parkovacích senzorů při montáži svépomocí vyžaduje trpělivost a důslednost při práci s elektroinstalací vozidla. Pokud si nejste jistí svými schopnostmi v oblasti autoelektriky, zvažte odborný servis, například montáž parkovacích senzorů Praha, kde zajistí i následnou kalibraci a testování parkovacích senzorů.

Odborná rada: Instalace se hodí pro kutily se základní znalostí schémat zapojení a vybavením pro práci s plasty. Pro majitele vozidel s moderní sběrnicí CAN-bus, kde hrozí chybová hlášení palubního počítače při odběru proudu navíc, se svépomocná montáž bez zkušeností s elektronikou nedoporučuje.

Otázka: Jak poznám, že je elektroinstalace po montáži v pořádku?

Po zapojení proveďte testování parkovacích senzorů tak, že zařadíte zpátečku při vypnutém motoru a zapnutém zapalování. Pokud systém po zařazení zpátečky vydá krátký potvrzovací tón, je elektroinstalace pod napětím a jednotka je připravena k provozu.

Otázka: Proč senzory vykazují falešné poplachy i po správné montáži?

Falešné poplachy senzorů nejčastěji způsobuje špatná izolace konektorů nebo umístění senzorů příliš blízko kovových částí nárazníku. Ujistěte se, že senzory nejsou stíněny registrační značkou a že jsou všechny spoje chráněny proti vlhkosti.

Časté dotazy o montáži parkovacích senzorů svépomocí

Otázka: Jak nainstalovat parkovací senzory svépomocí krok za krokem?

Montáž trvá 2-3 hodiny, zahrnuje vrtání otvorů průměru 18-22 mm, správné umístění senzorů ve výšce kolem 50 cm a zapojení ke světlu zpátečky.

Otázka: Jak vyzkoušet funkčnost parkovacích senzorů po montáži?

Testování parkovacích senzorů probíhá při zařazené zpátečce, kdy senzory detekují překážky v rozsahu 20-150 cm a signalizují je akusticky nebo vizuálně.

Otázka: Kolik stojí materiál pro montáž parkovacích senzorů svépomocí?

Základní sada senzorů stojí cca 500 Kč, drobné spojky vyjdou na jednotky korun a celkové náklady na materiál se vejdou pod 1000 Kč.

Otázka: Jak poznat nefunkční parkovací senzory?

Nefunkční systém nevydává zvukový signál při zařazení zpátečky, displej nereaguje na blízkost překážek a často bývá patrné mechanické poškození kabeláže.

Otázka: Jaké nástroje potřebuji pro montáž parkovacích senzorů?

Připravte si elektrickou vrtačku, měřicí pásmo, izolační pásku, pracovní rukavice a samořezné kabelové spojky pro bezpečné propojení vodičů.

Otázka: Jak kalibrovat parkovací senzory po instalaci?

Kalibrace parkovacích senzorů trvá 10-15 minut a spočívá v ověření citlivosti jednotlivých čidel podle specifických pokynů výrobce přiložených k sadě.

Otázka: Je možné montovat parkovací senzory i na přední nárazník?

Ano, dodatečná montáž parkovacích senzorů na přední nárazník vyžaduje instalaci ve výšce 40-70 cm s rozestupy 30-40 cm pro eliminaci falešných poplachů.

Otázka: Jak zajistit bezpečnost při práci s elektroinstalací vozidla?

Před zahájením prací odpojte záporný pól baterie, používejte izolované ruční nářadí a všechny spoje důsledně chraňte proti vlhkosti smršťovací bužírkou.

Otázka: Jak ovlivňuje lakování nebo fólie funkci parkovacích senzorů?

Tenká vrstva laku funkci senzorů neovlivní, ale silné vinylové fólie mohou výrazně snížit citlivost a způsobit chybnou detekci vzdálenosti.

Otázka: Kolik času trvá montáž parkovacích senzorů doma?

Průměrná doba instalace se pohybuje mezi 2 a 3 hodinami, přičemž doporučuji pracovat při okolní teplotě 5-30 °C pro správnou přilnavost těsnění.

Otázka: Jak odstranit chyby při montáži parkovacích senzorů?

Nejčastější chybou je špatné natočení senzoru nebo uvolněný kontakt; zkontrolujte správné zapojení parkovacích senzorů a čistotu všech konektorů v elektroinstalaci vozidla.

Otázka: Jak dodatečně namontovat parkovací senzory na Škodu Octavia 3?

Postup je standardní, vyžaduje demontáž nárazníku pro přístup k vnitřní straně, dodržení výšky 40-70 cm a pečlivé zapojení napájení ke kabeláži zpětného světla.

Odborná rada: Pokud hledáte profesionální montáž parkovacích senzorů Praha nabízí řadu certifikovaných servisů, které zajistí záruku na elektroinstalaci vozidla, což je vhodné pro majitele vozů v tovární záruce.

Upozornění: Tato montáž je vhodná pro technicky zdatné jedince; pokud nemáte zkušenosti s elektrikou, hrozí riziko poškození řídicí jednotky vozidla.
