Jak odhalit a efektivně otestovat vadnou diodu krok za krokem

Vadná dioda může způsobit problémy v elektrických obvodech, které často vedou k nefunkčnosti zařízení. Správné testování diody s pomocí multimetru umožňuje rychle odhalit její poruchu a určit, zda je třeba ji vyměnit. Naučíte se, jak bezpečně a efektivně provést kontrolu běžných typů diod včetně LED.

Jak poznat vadnou diodu podle příznaků a vizuálního testu

Pro poznání vadné diody je nejprve vhodné provést detailní vizuální kontrolu a základní testování LED diody. Vadná LED dioda často vykazuje mechanické poškození, jako jsou viditelné praskliny v pouzdře nebo zčernalé části, což signalizuje vnitřní přepálení polovodiče. Dalším jasným příznakem vadné diody je úplná nefunkčnost svitu při správném napájení v propustném směru.

Vizuální kontrola odhalí většinu fyzických závad, které jsou nejčastější příčinou selhání LED diod. Při testování multimetrem v režimu testu diod lze přesně změřit polaritu a propustnost, tedy zda dioda propouští proud pouze jedním směrem. Správně zapojená LED dioda by měla vykazovat úbytek napětí přibližně 1,8 až 3,3 V v propustném směru, v závislosti na barvě a typu LED. Pokud multimetr ukáže hodnotu blízkou nule nebo nekonečnu v obou směrech, dioda je pravděpodobně vadná.

Následující metody popisují, jak rozpoznat vadnou diodu v elektronickém obvodu i bez speciálních přístrojů, přičemž je nutné dodržet správnou polaritu měření.

Metody testování různých barev LED

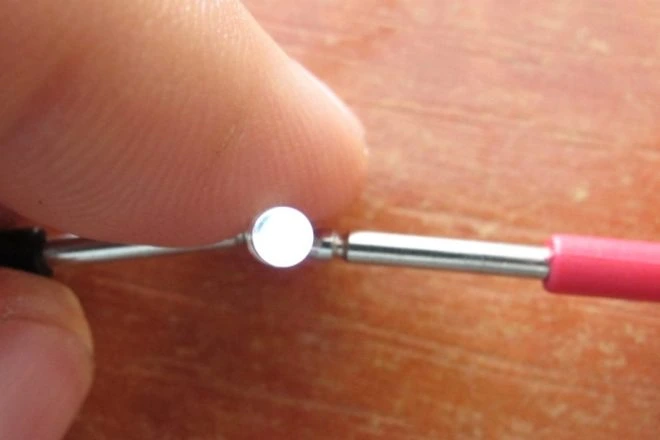

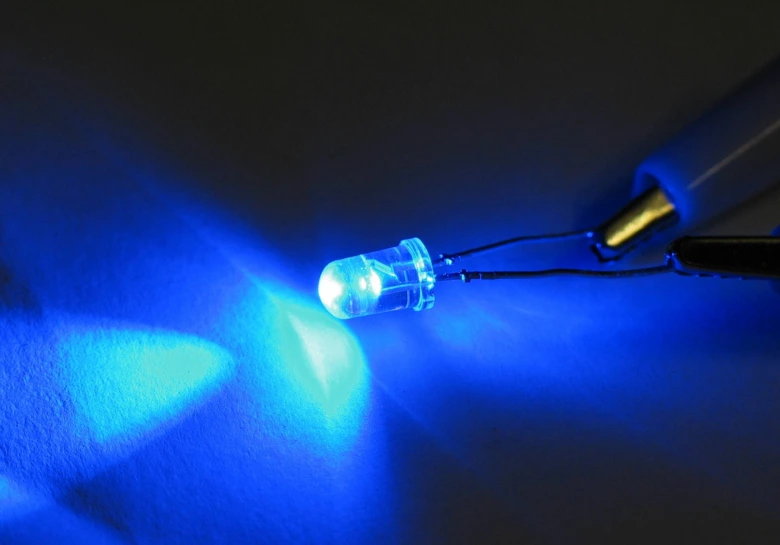

Barva LED diody ovlivňuje její testování a viditelnost závad. Barevné LED diody (červené, zelené, modré) při průchodu proudu vydávají viditelné světlo, což umožňuje jednoduchý vizuální test bez měřicího přístroje. Naproti tomu infračervené LED (IR LED) vysílají světlo mimo viditelné spektrum, proto je nutné použít kameru chytrého telefonu, která infračervené záření detekuje.

• Červené LED diody mají typický úbytek napětí kolem 1,8-2,2 V, zelené a modré LED diody kolem 2,8-3,3 V.
• IR LED diody lze otestovat stisknutím tlačítka na dálkovém ovladači a sledováním svitu přes displej telefonu.
• Správná polarita připojení sond je klíčová – černá sonda musí být připojena ke katodě, červená k anodě, jinak LED nesvítí a měření je nesprávné.
• Vadná LED často vykazuje zčernalé nebo prasklé pouzdro, což indikuje vnitřní přepálení nebo mechanické poškození.

Tip: Pro přesné určení funkčnosti LED diody doporučuji používat multimetr v režimu testu diod, který měří úbytek napětí a propustnost, a zároveň umožňuje odhalit závěrný proud. Při testování v obvodu je nutné zajistit pevné připojení sond a respektovat polaritu, aby nedošlo k falešným výsledkům.

Častá chyba: Nesprávné připojení sond multimetru vede k nefunkčnímu testu, kdy LED nesvítí ani při správné funkčnosti, což může vést k mylnému závěru o vadné diodě.

Pro koho se test hodí: Tento způsob testování je vhodný pro běžné LED diody v domácích zařízeních a hobby elektronice. Naopak pro vysokovýkonové LED a Zenerovy diody je vhodné použít specializované metody měření, které zohledňují jejich specifické parametry.

Jak správně změřit diodu multimetrem v režimu testu diod

Pro správné testování diody multimetrem v režimu testu diod je nezbytné dodržet přesný postup měření a správně připojit měřicí sondy. Následující kroky vám ukážou, jak měřit diodu v režimu průchodnosti na digitálním multimetru a jak interpretovat výsledky.

Příprava měření

1. Nastavení multimetru – přepněte multimetr do režimu testu diod, který často značí symbol diody.
2. Kontrola sond – připravte měřicí sondy a ujistěte se, že jsou správně připojené k multimetru (černá na COM, červená na V/Ω).

Provádění měření

1. Připojení sond – přiložte červenou sondu na anodu diody a černou sondu na katodu.
2. Pozorování svitu – LED dioda by měla mírně svítit, pokud je polarita diody správná.
3. Čtení hodnot – na displeji multimetru by se mělo objevit propustné napětí v rozmezí 0,6 až 0,7 V, což signalizuje funkční diodu.

Vyhodnocení výsledků

1. Vyhodnocení propustného napětí – pokud multimetr ukazuje hodnotu blízkou 0,6-0,7 V, dioda je pravděpodobně v pořádku.
2. Kontrola svitu LED – slabý svit potvrzuje průchodnost; jeho absence může znamenat vadnou LED.
3. Test závěrného proudu – přepojte sondy opačně; multimetr by neměl ukázat žádnou nebo velmi vysokou hodnotu odporu, což značí funkční závěrný stav.

Tip: Měření provádějte ve ztlumeném světle pro lepší viditelnost slabého svitu LED diody.

Jak otestovat LED diodu bez demontáže z obvodu

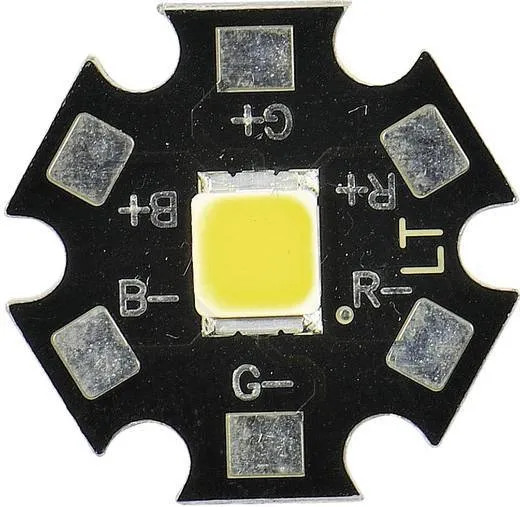

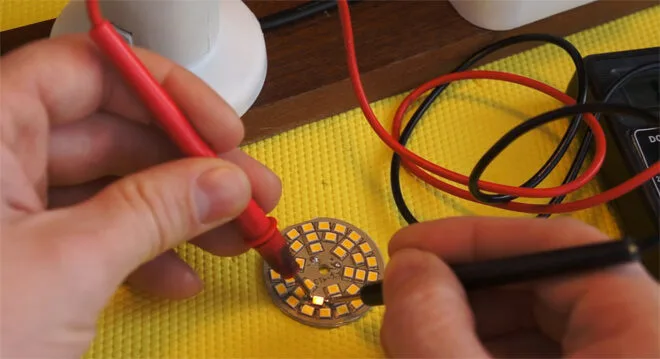

Testování LED diody přímo v obvodu umožňuje rychlou diagnostiku bez nutnosti pájení nebo vyjímání součástky. Pro měření se využívají speciální sondy, které zajistí pevný kontakt s malými vývody LED diody a zároveň chrání okolní komponenty před zkratem.

Použití speciálních sond

Pro testování LED diody bez demontáže z obvodu lze vyrobit sondy z kancelářských sponek obalených izolační páskou. Izolační páska zabrání nechtěnému zkratu na sousedních součástkách a zároveň umožní přesné přiložení sond k anodě a katodě LED diody. Takové sondy přiložte přímo na vývody LED diody a připojte k měřícím vodičům multimetru nastaveného do režimu testování diod. Správné připojení sond (červená sonda na anodu, černá na katodu) je klíčové pro spolehlivý výsledek měření.

Interpretace měření v obvodu

1. Nastavte multimetr do režimu testování diod (diode test) nebo měření odporu.
2. Přiložte speciální sondy na vývody LED diody v obvodu s dodržením polarity.
3. Odečtěte hodnotu na displeji: při měření diody by měl multimetr ukázat pokles napětí v rozsahu 1,6-2,2 V u běžných červených LED, přičemž LED může slabě svítit i při nízkém testovacím proudu multimetru.
4. Naměřený odpor blížící se nule nebo velmi nízká hodnota signalizuje zkratovanou nebo vadnou LED diodu; naopak nekonečný odpor nebo nulový pokles napětí značí přerušený obvod nebo vadnou LED.
5. Pokud výsledky nejsou jednoznačné, vyjměte LED diodu z obvodu a proveďte samostatné měření, protože paralelní zapojení dalších komponent může zkreslit hodnoty.

Tip: Při testování LED diody v zapojeném obvodu se často vyskytují falešné výsledky kvůli paralelním cestám proudu. Proto je vhodné v případě pochybností LED diodu vyjmout. Tento postup pomůže rychle identifikovat vadnou diodu bez nutnosti složité demontáže, ale vyžaduje pečlivé přiložení sond a znalost polarity LED diody.

Jak zjistit funkčnost infračervené (IR) LED diody

Infrared (IR) LED dioda nevydává viditelné světlo, proto běžné testování multimetrem v režimu měření diod často neprokáže její funkčnost. Infračervené záření, které IR LED vysílá, však dokáže zachytit kamera chytrého telefonu, protože snímač CMOS nebo CCD detekuje i vlnové délky mimo viditelné spektrum. Pro ověření funkčnosti doporučuji provést test v zatemněném prostředí a sledovat displej telefonu při aktivaci IR LED – při správném zapojení se objeví slabý, ale jasně definovaný bod infračerveného světla.

Při měření je nezbytné respektovat polaritu diody – červená sonda multimetru musí být připojena na anodu, černá na katodu. Nesprávné připojení sond může vést k falešnému výsledku, kdy dioda nevykazuje žádnou odezvu, i když je funkční. Tento způsob testování IR LED diody je praktický a nevyžaduje speciální měřicí přístroje, což usnadňuje rychlé rozpoznání vadné či funkční součástky.

Tip: Častou chybou je testovat IR LED diodu pouze multimetrem bez vizuální kontroly přes kameru, protože nízký testovací proud multimetru nemusí způsobit viditelné záření, a proto může dojít k mylnému závěru o vadě diody.

Pro koho je tento test vhodný: Pro uživatele, kteří mají k dispozici chytrý telefon s kamerou a potřebují rychle ověřit funkčnost IR LED v dálkových ovladačích nebo senzorech.

Pro koho není vhodný: Pro měření vysokovýkonových IR LED, kde je nutné přesné měření provozního proudu a napětí pomocí specializovaných přístrojů.

Jak testovat Zenerovu diodu a rozpoznat její poruchu

Zenerova dioda se liší od běžné diody tím, že v závěrném směru umožňuje průchod proudu při dosažení určitého napětí – tzv. Zenerova napětí. Proto testování diody vyžaduje měření jak propustného, tak závěrného proudu, přičemž správná funkce závisí na hodnotách odpovídajících specifikaci diody. Při testování multimetrem nastavte režim měření diody a zkontrolujte polaritu diody, protože nesprávné připojení zkreslí výsledky.

1. Připojení multimetru – nastavte měření diodového testu a připojte červený vodič na anodovou a černý na katodovou elektrodu.
2. Měření propustného proudu – zaznamenejte napětí, které by mělo být v rozsahu 0,6-0,7 V u křemíkové diody.
3. Měření závěrného proudu – přepojte vodiče opačně a zkontrolujte, zda dioda začne vést při známém Zenerově napětí.
4. Vyhodnocení výsledků – pokud dioda nevede v propustném směru nebo neudržuje správné Zenerovo napětí, jedná se pravděpodobně o vadnou diodu.

Tip: Na co si dát pozor – častá chyba je měřit Zenerovu diodu pouze v jednom směru, což neodhalí poruchu závěrného proudu. Testování diody na propustnost a závěrný proud je proto nezbytné pro přesné odhalení závady. Pro koho se to hodí: tento návod je vhodný pro servisní techniky i pokročilé kutily, ale ne pro úplné začátečníky bez znalosti polarizace diod.

Časté dotazy k testování vadných diod (FAQ)

Jak funguje testování diody a co znamenají výsledky měření

Testování diody probíhá pomocí multimetru v režimu testu diod, kde se měří propustné napětí a polarita diody. Správná křemíková dioda vykazuje propustné napětí kolem 0,6-0,7 V, zatímco v závěrném směru by měla mít velmi vysoký odpor.

Otázka: Jak poznat, že je dioda vadná?

Vadná dioda může mít praskliny, zčernalé části nebo nesvítí při testu multimetrem, kde by měla LED dioda mírně svítit.

Otázka: Jak změřit diodu multimetrem?

Přepněte multimetr do testu diod, připojte červenou sondu k anodě a černou ke katodě; normální dioda ukáže napětí 0,6-0,7 V.

Otázka: Jak otestovat LED diodu bez demontáže z obvodu?

Připojte izolované kovové sondy přímo na vývody LED, měření blížící se nule značí možné poškození.

Otázka: Jak zjistit, jestli je IR LED funkční?

Pomocí kamery telefonu zachytíte infračervené záření, které je lidským okem neviditelné, ale kamera jej zobrazí.

Otázka: Co znamená hodnota 0,6 V na multimetru při testu diody?

Známka propustného napětí křemíkové diody, tedy správné funkce v propustném směru.

Otázka: Jak poznám, že je Zenerova dioda poškozená?

Při měření vykazuje nesprávné hodnoty, například nulový odpor nebo otevřený obvod v obou směrech.

Otázka: Mohu testovat diodu v obvodu bez vyjmutí?

Ano, ale paralelní součástky mohou ovlivnit měření, proto je přesnější diodu vyjmout.

Otázka: Jak správně připojit sondy při testu diody?

Červená sonda na anodu, černá na katodu; opačné zapojení nezpůsobí škodu, ale dioda nebude propouštět.

Otázka: Co dělat, když LED dioda nesvítí při testu?

Zkontrolujte polaritu, snižte okolní osvětlení a ověřte hodnotu na displeji multimetru.

Otázka: Jak ovlivňuje teplota měření diody?

Propustné napětí klesá asi o 2 mV na každý stupeň Celsia zvýšení teploty.

Otázka: Jaké jsou nejčastější příznaky vadné LED diody?

Nesvítí, mění barvu světla, praskliny v pouzdru nebo zčernalé části.

Otázka: Lze testovat diodu bez multimetru?

Ano, pomocí baterie a rezistoru lze LED zkontrolovat podle svitu v zatemněném prostoru.

Otázka: Jak rychle zjistit vadnou diodu v zařízení?

Měřte odpor v obvodu; hodnota blížící se nule obvykle značí zkrat a poškozenou diodu.

Otázka: Jak testovat závěrný proud diody?

Měří se v opačné polaritě režimu testu diod; správná dioda vykazuje vysoký odpor.

Otázka: Jak otestovat diodu na propustnost a závěrný proud?

Připojte sondy v obou směrech a ověřte, zda je propustné napětí přibližně 0,6 V a závěrný proud minimální.

Tip: Častá chyba při testování diody je záměna polarit, což vede k falešně negativním výsledkům. Pro koho se testování hodí? Všem elektronickým hobbyistům a technikům, ale pro složitější integrované obvody doporučuji odborný servis.
