Jak správně nainstalovat a připojit elektromagnetický zámek

Elektromagnetický zámek představuje spolehlivé řešení pro elektrické zabezpečení dveří, které vyžaduje precizní montáž a správné zapojení. Správné připojení elektrického zámku zajistí jeho bezproblémový provoz a dlouhou životnost. Přinášíme postup, který vás provede jednotlivými kroky instalace i montáže elektromagnetického zámku.

Jak správně umístit a mechanicky namontovat elektromagnetický zámek

Elektromagnetický zámek se montuje na zárubeň tak, aby magnet přesně dosedal na protikus bez vzduchových mezer, což je klíčové pro dosažení maximální přídržné síly až 500 kg. Přesné mechanické usazení a čistota dosedacích ploch výrazně ovlivňují spolehlivost a bezpečnost zámku. Následující postup popisuje, jak správně umístit a mechanicky namontovat elektromagnetický zámek.

Příprava místa montáže

Úprava zárubně montážní pilou je nezbytná pro přesné zapuštění elektromagnetického zámku. Dosedací plocha musí být rovná, hladká a zbavená mastnoty, prachu i rzi, protože tyto nečistoty snižují přídržnou sílu zámku.

1. Označte přesné místo na zárubni podle technického návodu výrobce elektromagnetického zámku.
2. Použijte montážní pilu k výřezu do zárubně tak, aby magnet mohl dosednout celou plochou bez mezer a naklopení.
3. Očistěte dosedací plochu od mastnoty a prachu pomocí odmašťovacího prostředku.

Montáž magnetu a protikusu

Magnet se upevňuje na upravenou zárubeň, protikus na dveře. Mezi magnetem a protikusem nesmí vznikat vzduchové mezery, protože i mezera 1 mm může snížit přídržnou sílu až o 30 %. Protikus se montuje na gumovou podložku, která umožňuje samovyrovnání a kompenzuje drobné nerovnosti dveří.

1. Připevněte elektromagnet pevně na zárubeň pomocí šroubů dle doporučeného utahovacího momentu výrobce.
2. Na protikus nasaďte gumovou podložku o tloušťce 2-3 mm pro vyrovnání nerovností.
3. Připevněte protikus na dveře tak, aby magnet dosedal rovnoměrně po celé ploše bez naklopení.
4. Zkontrolujte dosedací plochu vizuálně i pomocí měřicího nástroje, aby nevznikaly vzduchové mezery, které mohou snížit přídržnou sílu elektromagnetického zámku až na polovinu.

Tip: Při instalaci elektromagnetického zámku je častou chybou nedostatečné očištění dosedacích ploch, což vede ke snížení přídržné síly a riziku neuzamčení dveří.

Montážní přesnost a správné dosednutí jsou zásadní pro zajištění přídržné síly elektromagnetického zámku, která se běžně pohybuje mezi 60 až 500 kg v závislosti na modelu a konstrukci dveří.

Jak vybrat správný typ elektromagnetického zámku podle dveří a prostředí

Správný výběr elektromagnetického zámku je klíčový pro jeho spolehlivý provoz a bezpečnost. Zámky se liší podle přídržné síly, elektrických parametrů a speciálních funkcí, které ovlivňují montáž elektromagnetického zámku i jeho ovládání.

Rozdělení podle přídržné síly

Elektromagnetické zámky mají přídržnou sílu od 60 do 500 kg, která určuje jejich vhodnost pro různé typy dveří a bezpečnostní požadavky. Například lehké dveře vyžadují zámek s přídržnou silou okolo 60-120 kg, zatímco vstupní dveře a průmyslové brány potřebují zámky s přídržnou silou přes 300 kg. Přídržná síla zámku přímo ovlivňuje jeho schopnost udržet dveře uzamčené proti násilnému otevření.

Napětí a elektrické parametry

Elektromagnetické zámky běžně pracují na napětí 12 V nebo 24 V DC. Správné elektromagnetický zámek zapojení vyžaduje stabilní zdroj s minimálním proudem 300 mA, který zajistí spolehlivé připojení elektrického zámku a plynulé ovládání elektromagnetického zámku. Volba napětí závisí na dostupném zdroji energie a specifikaci dveří.

Speciální funkce a označení modelů

Moderní elektromagnetické zámky mohou mít speciální funkce označené písmeny:

Tip: Při montáži elektromagnetického zámku vždy zkontrolujte, zda je vybraný typ vhodný pro prostředí a způsob ovládání, aby nedošlo k častým poruchám nebo ztrátě přídržné síly.

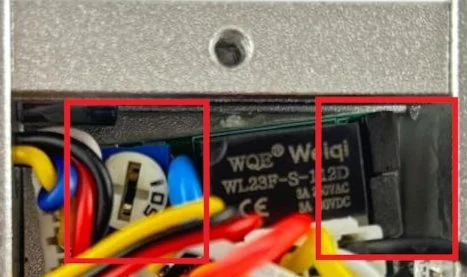

Jak zapojit elektromagnetický zámek elektricky včetně napájení a polarity

Jak správně připojit elektromagnetický zámek k napájení a ovladačům s dodržením polarity vyžaduje přesné zapojení a kontrolu parametrů napájecího zdroje. Následující podsekce popisují základní kroky pro připojení dvoužilového kabelu, specifika u voděodolných zámků a měření napětí pod zátěží.

Základní zapojení dvoužilového kabelu

Elektromagnetický zámek se obvykle připojuje pomocí dvoužilového kabelu, který přenáší stejnosměrné napájení 12 nebo 24 V. Při montáži elektromagnetického zámku je zásadní dodržet polaritu – červený vodič představuje kladný (+), černý záporný (-) pól. Nesprávné zapojení polarity může způsobit nefunkčnost nebo poškození zámku.

Zapojení voděodolných zámků

Voděodolné elektromagnetické zámky často obsahují dvě cívky, které se zapojují sériově na 24 V. Tento typ zámku vyžaduje čtyřžilový kabel, přičemž každý pár vodičů napájí jednu cívku. Správné zapojení zajišťuje optimální přídržnou sílu elektromagnetického zámku i při vlhkých podmínkách.

Kontrola napětí pod zátěží

Po připojení zámku měřte napětí přímo na svorkách zámku během provozu. Napětí by mělo odpovídat nominálním 12 V nebo 24 V DC pod zatížením, což potvrzuje správné napájení a funkční ovládání elektromagnetického zámku. Nízké napětí může znamenat špatné připojení nebo nedostatečný zdroj.

1. Výběr kabelu – použijte dvou- nebo čtyřžilový kabel podle typu zámku
2. Dodržení polarity – připojte červený vodič na kladný pól, černý na záporný
3. Zapojení cívek (voděodolné zámky) – seřaďte cívky sériově na 24 V
4. Měření napětí – ověřte napětí pod zatížením přímo na zámku


Jak ovládat elektromagnetický zámek pomocí různých ovladačů a zabezpečovacích prvků

Elektromagnetický zámek se ovládá pomocí spínačů NO (normálně otevřený) a C (společný), které aktivují nebo deaktivují napájení zámku. Sepnutím spínače NO dojde k přerušení napájení elektromagnetu, což uvolní dveře. Tento způsob ovládání zajišťuje bezpečný fail-safe režim, kdy při výpadku napájení zámek automaticky odemkne dveře. Pro zvýšení komfortu a bezpečnosti lze paralelně zapojit více ovladačů, například kódové klávesnice, RFID čtečky, odchodová tlačítka nebo biometrické snímače, čímž se rozšiřují možnosti přístupu bez nutnosti složitého přepojování.

Některé modely elektromagnetických zámků obsahují integrovaný časovač uzamčení, který umožňuje nastavit zpoždění aktivace zámku po uvolnění spínače. Tento časový interval lze regulovat potenciometrem na tištěném spoji (PCB) a obvykle se pohybuje v rozmezí 1 až 30 sekund. Díky tomu dveře zůstanou odemčené po nastavenou dobu, což usnadňuje průchod osobám bez nutnosti okamžitého opětovného ovládání zámku.

Správné zapojení elektromagnetického zámku vyžaduje dodržení polarity a použití kvalitního dvoužilového kabelu s minimálním průřezem 0,75 mm², aby se minimalizoval pokles napětí a zajistila stabilní přídržná síla. Napájecí zdroj by měl poskytovat napětí 12 V DC nebo 24 V DC podle typu zámku a minimální proud 300 mA. Nesprávné připojení vodičů nebo použití nevhodných kabelů vede ke snížení přídržné síly a může způsobit selhání zámku.

• Ovladač spíná spínač NO, který přerušuje napájení elektromagnetu a uvolňuje dveře
• Paralelní zapojení ovladačů (kódové klávesnice, RFID, odchodová tlačítka) zvyšuje flexibilitu přístupu
• Časovač uzamčení s nastavitelným zpožděním 1-30 sekund umožňuje pohodlný průchod
• Dodržení polarity a použití kabelu s průřezem min. 0,75 mm² zajišťuje stabilní přídržnou sílu

Tip: Častou chybou při instalaci je nesprávné zapojení vodičů nebo zanedbání kontroly polarity, což vede k výraznému poklesu přídržné síly elektromagnetického zámku a snížení bezpečnosti. Proto doporučuji měřit napětí přímo na svorkách zámku pod zátěží.

Pro koho se ovládání elektromagnetického zámku hodí: Systémy s častým průchodem osob, kde je potřeba rychlý a pohodlný přístup bez fyzického klíče, například kanceláře, bytové domy nebo komerční objekty.

Pro koho ovládání elektromagnetického zámku není vhodné: Místa vyžadující fail-secure režim (zámek zůstává uzamčen při výpadku napájení), například některé bezpečnostní prostory, kde je nutné zabránit neautorizovanému vstupu i při výpadku elektřiny.

Údržba a kontrola elektromagnetického zámku pro dlouhodobý provoz

Pravidelná údržba elektromagnetického zámku je klíčová pro zachování jeho spolehlivosti a dostatečné přídržné síly. Správná péče zahrnuje čištění dosedacích ploch, kontrolu kabeláže a napětí, které ovlivňuje výkon zámku.

Čištění dosedacích ploch

Odstranění prachu, mastnoty a případné koroze z dosedacích ploch zámku zajišťuje optimální přídržnou sílu až 500 kg. Špinavé nebo poškozené plochy snižují pevnost spoje a mohou vést k selhání uzamčení.

Kontrola kabeláže a napětí

Pravidelně kontrolujte stav kabeláže a ujistěte se, že elektromagnetický zámek zapojení odpovídá požadovanému napětí 12 V nebo 24 V. Nesprávné napětí ovlivňuje přídržnou sílu a může způsobit chyby v ovládání elektromagnetického zámku.

Doporučené intervaly údržby

1. Kontrola dosedacích ploch a kabeláže – každých 6 měsíců
2. Měření a úprava napětí – při každé větší údržbě
3. Kompletní čištění zámku – minimálně jednou ročně

Nejčastější chyby při montáži elektromagnetického zámku a jak se jim vyhnout zahrnují zanedbání čištění dosedacích ploch a nesprávné připojení elektrického zámku, které vede k poklesu přídržné síly a poruchám. Údržba elektromagnetického zámku proto výrazně prodlužuje jeho životnost a zajišťuje bezpečný provoz.

Nejčastější chyby při instalaci elektromagnetického zámku a jak je řešit

Při instalaci elektromagnetického zámku patří mezi nejčastější chyby nesprávné mechanické usazení, porušení polarity při zapojení a zanedbání pravidelné údržby. Tyto chyby mohou snížit přídržnou sílu zámku až o 30 % a výrazně ohrozit bezpečnost vstupních dveří. Správné dodržení montážních a elektrických postupů zajistí spolehlivý provoz a dlouhou životnost systému.

Nesprávné dosednutí magnetu

Elektromagnetický zámek musí být namontován tak, aby magnetická plocha přesně dosedla na protikus bez vzduchových mezer větších než 0,5 mm. V praxi to znamená přesné vyrovnání pomocí rozbrušovací pily a montáž protikusu na gumovou pružnou podložku, která umožňuje samovyrovnání. Nečistoty, mastnota, rez nebo lak na dosedacích plochách snižují přídržnou sílu zámku, která se pohybuje mezi 60 až 500 kg podle typu zámku. Při nesprávném dosednutí může přídržná síla klesnout až o 30 %, což znamená výrazné snížení bezpečnosti. Dveře i zárubeň musí být rovné, bez zkroucení nebo poklesu křídla, aby se zabránilo nerovnoměrnému tlaku.

Porušení polarity při zapojení

Elektromagnetický zámek vyžaduje správné připojení dvoužilového kabelu s dodržením polarity, obvykle 12 V nebo 24 V DC podle specifikace výrobce. Obrácené zapojení vodičů vede k nefunkčnosti nebo snížené přídržné síle. Napájecí zdroj by měl mít minimální proud 300 mA, aby zajistil stabilní provoz. U voděodolných modelů s více vodiči je nutné přesně dodržet zapojení podle schématu, například sériové zapojení cívek při 24 V. Doporučuje se měřit napětí přímo na svorkách zámku pod zátěží, které musí odpovídat deklarovanému napětí. Nesprávné zapojení je častou příčinou snížené funkčnosti a zkrácené životnosti zámku.

Nedostatečná údržba a čištění

Pravidelná údržba elektromagnetického zámku zahrnuje čištění dosedacích ploch od prachu, mastnoty a koroze, které snižují přídržnou sílu. Doporučuje se kontrolovat mechanické upevnění, stav kabeláže a funkčnost ovládacích prvků minimálně jednou za 6 měsíců. Zanesené plochy mohou způsobit zpoždění nebo selhání uzamčení, což ohrožuje bezpečnost. Údržba výrazně prodlužuje životnost zámku a udržuje optimální přídržnou sílu.

Tipy pro správné zapojení elektromagnetického zámku a úspěšnou montáž:

• Zajistěte přesné dosednutí magnetické části k protikusu bez vzduchových mezer větších než 0,5 mm
• Montujte protikus na gumovou pružnou podložku pro samovyrovnání a čistěte dosedací plochy od mastnoty a rzi
• Dodržujte správnou polaritu napájení podle návodu k elektrickému zámku na dveře a používejte napájecí zdroj s minimálním proudem 300 mA
• Pravidelně kontrolujte a čistěte kontaktní plochy a stav kabeláže minimálně každých 6 měsíců
• Při instalaci kontrolujte rovinnost dveří a zárubně, aby nedocházelo k mechanickému zkreslení dosedání magnetu

Dodržení těchto konkrétních zásad pomůže předejít nejčastějším chybám při montáži elektromagnetického zámku a zajistí jeho spolehlivý a bezpečný provoz.

Časté dotazy

Jaký je základní princip fungování elektromagnetického zámku?

Elektromagnetický zámek drží dveře díky magnetické síle, která dosahuje 60 až 500 kg, a je odemčen při výpadku napájení.

Jak správně připojit elektromagnetický zámek k napájení?

Použijte dvoužilový kabel s dodržením polarity, napájení 12 V nebo 24 V DC a minimálním proudem 300 mA.

Kde se elektromagnetický zámek nejčastěji montuje?

Obvykle se montuje na zárubeň nebo dveře v místě dosedání magnetu a protikusu.

Jak často je třeba provádět údržbu zámku?

Preventivní kontroly a čištění doporučujeme provádět každých 6 měsíců.

Jaké jsou nejčastější chyby při instalaci elektromagnetického zámku?

Nejčastější chyby jsou nesprávné dosednutí magnetu, porušení polarity a zanedbání údržby, což snižuje přídržnou sílu až o 30 %.

Jak vybrat správnou přídržnou sílu zámku?

Přídržná síla by měla odpovídat hmotnosti a typu dveří, obvykle od 60 do 500 kg.

Je možné použít více elektromagnetických zámků současně?

Ano, pro zvýšení přídržné síly lze použít více zámků zapojených v sérii.

Jak funguje ovládání elektromagnetického zámku?

Ovládání probíhá přes spínače NO a C, které sepnou obvod a uvolní zámek na několik sekund.

Co dělat při nízké přídržné síle zámku?

Zkontrolujte dosedací plochy, polaritu zapojení a napětí na svorkách zámku.

Jaké speciální funkce mohou mít elektromagnetické zámky?

Některé modely mají voděodolnost, LED indikaci, senzory uzamčení nebo časovač zpoždění uzamčení.

Jaký je rozdíl mezi elektromotorickým a elektromechanickým zámkem?

Elektromotorický zámek využívá malý motor pro uzamčení, zatímco elektromechanický zámek kombinuje mechanický zámek s elektromagnetickým ovládáním, což ovlivňuje způsob instalace a napájení.

Jaké nástroje jsou nezbytné pro správnou instalaci elektromagnetického zámku?

Pro instalaci je potřeba minimálně vrtačka, šroubovák a měřicí pásmo; přesné nástroje závisí na typu zámku a dveří, ale vždy je nutné dodržet instalační kroky uvedené v manuálu, například vrtání přesných otvorů dle šablony.
