Význam barev tří žil elektrického vodiče a správné označení

Barvy tří žil elektrického vodiče mají přesně stanovený význam, který zajišťuje bezpečnost a správnou funkci elektrických instalací. Fázový vodič je obvykle označen barvou hnědou nebo černou, nulový vodič modrou a ochranný vodič zelenožlutou – tyto standardy pomáhají zabránit záměně a riziku úrazu elektrickým proudem. Správné barevné značení vodičů je proto nezbytné dodržovat podle platných norem.

Jaké jsou standardní barvy tří žil elektrického vodiče a jejich význam

Standardní barevné označení tří žil elektrického vodiče je definováno normami ČSN a DIN 47100, které zajišťují jednotnost a bezpečnost elektroinstalací v České republice i celé EU. Každá barva odpovídá přesně určené funkci vodiče v elektrickém obvodu.

Fázový vodič (L)

Fázový vodič přivádí elektrický proud k zařízení a má podle ČSN a DIN normy jednu z těchto barev: černou, hnědou nebo šedou. Tyto barvy jsou standardní pro střídavý proud (AC) v jednofázových i třífázových instalacích.

• Černá, hnědá a šedá barva jsou vzájemně zaměnitelné, ale vždy musí být použita jen jedna barva pro daný fázový vodič.
• Pro stejnosměrný proud (DC) platí odlišné barevné označení: kladný vodič je červený, záporný modrý nebo černý.

Nulový vodič (N)

Nulový vodič uzavírá elektrický obvod a jeho barva je světle modrá, přičemž odstín musí být nesytý, aby nedocházelo k záměně s jinými vodiči.

• Podle ČSN normy nesmí být světle modrá použita pro jiné funkce vodičů.
• Holé vodiče, které jsou nulové, musí být označeny modrým pruhem o šířce 15-100 mm nebo celoplošně modře zbarveny.

Ochranný vodič (PE)

Ochranný vodič slouží k zajištění bezpečnosti proti úrazu elektrickým proudem a musí být označen kombinací zelenožlutých pruhů. Tato kombinace je jediná povolená pro ochranný vodič podle ČSN a DIN norem.

• Zelenožluté pruhy musí pokrývat 30-70 % povrchu vodiče v pravidelných intervalech 15 mm.
• Holé ochranné vodiče musí být označeny zelenožlutou barvou po celé délce nebo na přístupných místech.
• Lepicí pásky používané k označení ochranného vodiče musí být výhradně zelenožluté.
• Pokud je ochranný vodič identifikovatelný tvarem (například koncentrický vodič), není nutné barevné označení po celé délce, ale konce a přístupná místa musí být označeny zelenožlutou kombinací nebo písmenem PE.

Normy a doplňující značení

Barevné označení vodičů musí odpovídat normám ČSN, DIN 47100, HD 308 S2 a evropským normám jako ČSN EN 13501-1. Kromě barev se často používají čísla nebo barevné kroužky (šířka 2-3 mm) pro přesnější identifikaci vodičů uvnitř kabelu.

• Čísla vodičů odpovídají jejich pozici v kabelu a usnadňují orientaci při instalaci a údržbě.
• Kabelové štítky musí být vyrobeny z materiálů odolných proti ohni (třídy A1, A2 nebo B) a mít minimální velikost 3,5 mm.
• Označování se provádí permanentními fixy, návlečkami, smršťovacími bužírkami nebo štítky připevněnými vázacími páskami.

Tip: Častou chybou je použití nesprávné barvy pro nulový vodič, například tmavě modré nebo jiné odstíny modré, které nejsou podle ČSN povolené. To může vést k nejasnostem a bezpečnostním rizikům při údržbě.

Pro koho se to hodí: Správné barevné značení je nezbytné pro všechny domácí i průmyslové elektroinstalace, kde je třeba zajistit bezpečnost a rychlou identifikaci vodičů. Naopak u starších instalací bez jednotného barevného značení je nutné postupovat s maximální opatrností a případně provést revizi elektroinstalace.

Normy a pravidla pro barevné značení vodičů v ČR a EU

Normy pro barevné značení elektrických vodičů v České republice a Evropské unii zajišťují jednotné a bezpečné rozlišování fázového vodiče, nulového vodiče a ochranného vodiče. Dodržování těchto pravidel je nezbytné při instalaci vodičů včetně kabelů CYKY a dalších typů elektroinstalací.

Jaké normy upravují barevné značení vodičů v ČR a EU?

V České republice platí normy ČSN, které stanovují přesné barevné kódy elektrických vodičů v souladu s evropskými směrnicemi. Německá norma DIN 47100 definuje specifické odstíny barev pro vodiče, zejména v průmyslové výrobě a instalacích. Harmonizovaný dokument HD 308 S2 platný v celé Evropské unii sjednocuje pravidla pro značení vodičů a stanovuje technické požadavky na jejich barevné označení. Podle těchto norem jsou fázové vodiče označeny barvami černá, hnědá nebo šedá, nulový vodič světle modrou a ochranný vodič kombinací zelenožlutou. Toto barevné značení odpovídá bezpečnostním standardům platným v celé EU a ČR.

Jaké jsou hlavní rozdíly mezi normami ČSN, DIN 47100 a HD 308 S2?

ČSN normy představují národní standard České republiky, který vychází z evropských směrnic, ale obsahuje také specifické požadavky pro domácí elektroinstalace, například barevné značení vodičů v kabelech CYKY. Norma DIN 47100 se zaměřuje na průmyslové aplikace a doporučuje přesné odstíny barev pro snadnou a jednoznačnou identifikaci vodičů v rozsáhlých instalacích. HD 308 S2 je evropský harmonizovaný standard, který sjednocuje technické požadavky na značení vodičů v rámci EU s důrazem na bezpečnost a kompatibilitu mezi členskými státy. Rozdíly mezi těmito normami spočívají především v detailních pravidlech značení, rozsahu platnosti a specifikacích materiálů, přičemž všechny normy vyžadují použití barev černá, hnědá nebo šedá pro fázi, světle modré pro nulák a zelenožluté kombinace pro ochranný vodič.

Tip: Při instalaci vodičů v domácnostech v ČR je nutné vždy dodržovat ČSN normy, které zahrnují i specifika kabelů CYKY, zatímco pro průmyslové aplikace je vhodné respektovat DIN 47100 pro přesnější odstíny. HD 308 S2 zajišťuje kompatibilitu značení při importu zařízení a kabelů v rámci EU.

Barevné značení vodičů podle těchto norem výrazně zvyšuje bezpečnost elektroinstalace, usnadňuje údržbu a minimalizuje riziko chybného zapojení. Dodržování pravidel z ČSN, DIN 47100 a HD 308 S2 je proto nezbytné pro správnou identifikaci fázového vodiče (černá, hnědá, šedá), nulového vodiče (světle modrá) a ochranného vodiče (zelenožlutá).

Technické požadavky na označení vodičů a kabelové štítky

Technické požadavky na označení vodičů a kabelové štítky zajišťují jednoznačnou identifikaci a bezpečnost elektroinstalace podle platných českých a evropských norem. V této sekci se zaměříme na konkrétní parametry velikosti, materiálů a způsobů označování vodičů, které odpovídají normám ČSN, DIN 47100, HD 308 S2 a ČSN EN 13501-1, a umožňují správné barevné značení třížilových kabelů.

Jaké jsou technické požadavky na velikost a materiál štítků vodičů?

Minimální výška písma na kabelových štítcích je stanovena na 3,5 mm, což umožňuje čitelnost i v omezených instalačních prostorách. Materiály štítků musí splňovat požadavky na odolnost proti ohni třídy A1, A2 nebo B podle ČSN EN 13501-1, což znamená, že štítky jsou nehořlavé nebo mají velmi omezenou hořlavost a nešíří požár. To je zásadní pro zachování bezpečnosti elektroinstalace při požáru.

Tip: Při výběru štítků vždy ověřte jejich certifikaci podle ČSN EN 13501-1, aby označení vodičů vydrželo i v extrémních podmínkách a zůstalo čitelné.

Jaké jsou způsoby označování vodičů pomocí kabelových štítků?

Označování vodičů kombinuje barevné značení s číselnými a písmenovými kódy, které přesně určují funkci každé žíly ve třížilovém kabelu. Barevné kódy odpovídají normám ČSN a DIN 47100: fázový vodič (L) je označen černou, hnědou nebo šedou barvou, nulový vodič (N) světle modrou a ochranný vodič (PE) zelenožlutou kombinací. Pro lepší orientaci v kabelu se často přidávají barevné kroužky o šířce 2-3 mm nebo číselné označení podle pozice vodiče.

Nejčastější způsoby označení:

• Permanentní fixy s odolností proti otěru a teplotám do 85 °C, vhodné pro přímý zápis na štítky nebo izolaci vodiče
• Návlečky s předtištěnými písmeny, čísly nebo barevnými kódy, které pevně obepínají vodič a zajišťují trvalé označení
• Smršťovací bužírky s potiskem, které po zahřátí pevně přilnou k izolaci a jsou odolné vůči vlhkosti a mechanickému poškození

Tyto metody umožňují jednoznačně identifikovat fázové vodiče L1, L2, L3, nulový vodič a ochranný vodič i ve složitých třífázových instalacích nebo v kabelech CYKY.

Jak označit tři žíly vodiče barvami správně?

Fázové vodiče mají barvy černou, hnědou nebo šedou podle normy ČSN EN 60446, nulový vodič je světle modrý s nesytým odstínem, aby se zabránilo záměně, a ochranný vodič má kombinaci zelenožlutých pruhů s poměrem pokrytí 30-70 % na každých 15 mm délky vodiče. Holé ochranné vodiče musí být označeny zelenožlutým pruhem nebo barvou po celé délce, případně na přístupných místech.

Častá chyba: Nesprávné použití modré barvy pro jiné než nulové vodiče může vést k nebezpečným záměnám při instalaci a opravách. Modrá barva je vyhrazena výhradně pro nulový vodič.

Pro koho se to hodí vs pro koho NE:

Toto barevné značení je nezbytné pro všechny standardní domácí a průmyslové elektroinstalace s napětím do 1000 V AC. Pro speciální aplikace, například stejnosměrné obvody nebo vysokonapěťové vedení, platí odlišné barevné kódy a normy, kde se používají jiné barvy jako červená pro kladný vodič DC.

Správné barevné a číselné označení vodičů v třížilových kabelech výrazně zvyšuje bezpečnost, usnadňuje montáž i servis a minimalizuje riziko chybného zapojení. Dodržování technických požadavků na štítky a značení je proto nezbytné pro dlouhodobou spolehlivost elektroinstalace.

Materiály a vlastnosti vodičů a izolace

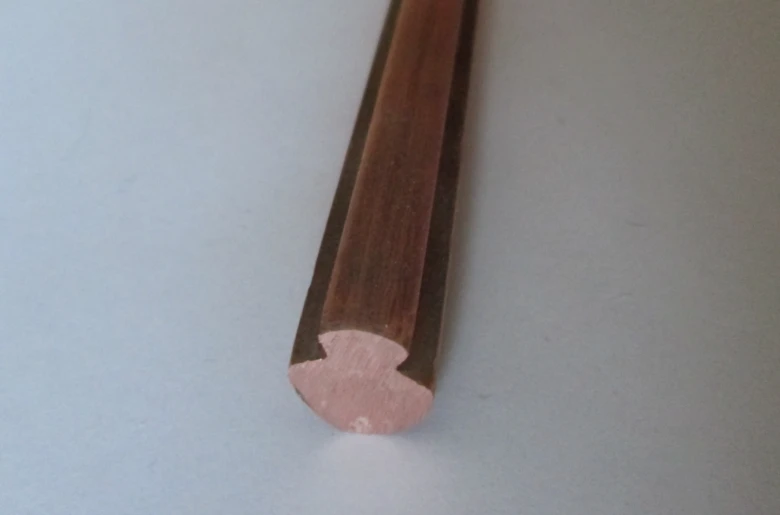

Jádro třížilového elektrického vodiče tvoří obvykle měď, která má rezistivitu přibližně 0,0178 Ω·mm²·m⁻¹. Tento materiál umožňuje efektivní vedení elektrického proudu s minimálními ztrátami. Izolace jednotlivých žil chrání vodiče před mechanickým poškozením a zajišťuje bezpečnost elektrické instalace.

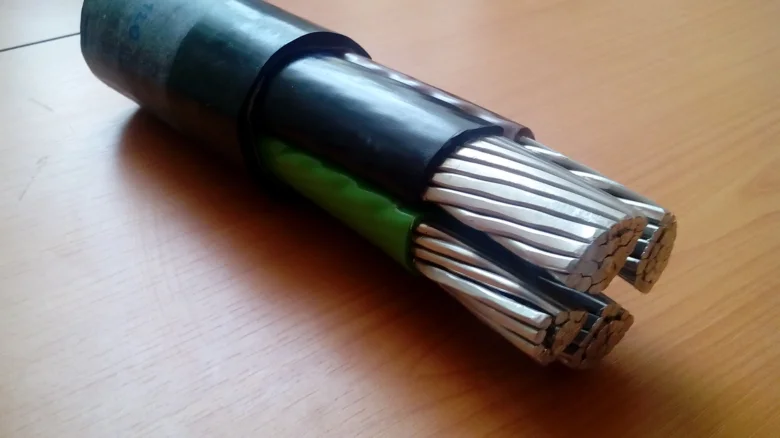

Elektrické vodiče barvy izolace odrážejí jejich funkci a usnadňují orientaci v kabelu. Nejčastěji používaný kabel typu CYKY obsahuje tři žíly s barevným značením:

• PVC izolace – odolnost do 70 °C, běžná u standardních domácích instalací
• Pryž – pružná izolace s odolností kolem 85 °C, vhodná pro náročnější podmínky
• Polyetylen (HDPE, LDPE, XPE) – tepelně odolné a chemicky odolné materiály s teplotní odolností 60-85 °C

Jaké jsou barvy tří žil elektrického vodiče a co znamenají

Standardní barevné značení vodičů v třížilovém kabelu je zelenožlutá pro ochranný vodič, modrá pro nulový vodič a hnědá nebo černá jako fázový vodič barva. Toto barevné značení odpovídá normám ČSN a pomáhá správně identifikovat funkci každé žíly v elektrickém vedení. U třífázového vedení jsou standardní barvy pro L1, L2 a L3 zpravidla hnědá, černá a šedá.

Historie a vývoj barevného značení vodičů

Historie a vývoj barevného značení vodičů v ČR a EU odráží potřebu jednotnosti a bezpečnosti v elektroinstalacích. Původní staré barevné značení ve střední Evropě používalo různé kombinace barev, které se lišily regionálně a komplikovaly identifikaci vodičů. V Československu dominovalo například černé značení pro fázi, červené pro nulový vodič a žluté pro ochranný vodič, což často vedlo k záměnám.

S nástupem ČSN norem došlo k postupnému sjednocení barevného značení, které bylo harmonizováno také s evropskými normami EN 60446 a EN 60445. Podle současných ČSN platí, že fázový vodič barva je hnědá nebo černá, nulový vodič modrá a ochranný vodič zelenožlutá. Tento systém platí jak pro jednodušší 220V instalace, tak i pro třífázové napájení, kde se přidávají další fáze označené černou a šedou barvou. Takové barevné značení elektrických vodičů v rozvaděči – význam třížilových vodičů je proto snadno rozpoznatelný a minimalizuje riziko chybného zapojení.

1. Přechod z regionálních barev – odstranění starého barevného značení s různými kombinacemi v jednotlivých oblastech
2. Zavedení ČSN norem – sjednocení barev podle nových pravidel platných v celém Československu
3. Harmonizace s evropskými normami – přizpůsobení značení podle EN standardů pro lepší kompatibilitu
4. Současné používání – standardní barevné značení vodičů CYKY a jiných kabelů v souladu s ČSN pro zajištění bezpečnosti a přehlednosti

Tip: Na co si dát pozor je staré barevné značení vodičů v rekonstrukcích starších objektů, kde může být nulový vodič označen červeně, což není kompatibilní s dnešními normami.

Praktické rady a chyby při barevném značení vodičů

Správné barevné značení vodičů je klíčové pro bezpečnost a spolehlivost elektrické instalace. Níže najdete nejčastější chyby, kterým je vhodné se vyhnout, a praktické rady, jak vodiče správně označit podle platných ČSN norem.

Nejčastější chyby v barevném značení

Mezi časté chyby v barevném značení patří záměna fázového vodiče, nulového vodiče a ochranného vodiče, což může způsobit zkrat nebo úraz elektrickým proudem. Používání nevhodných nebo nejednoznačných barev ztěžuje identifikaci, například nahrazování modré barvy nulového vodiče jinou. Absence zelenožluté barvy u ochranného vodiče zvyšuje riziko selhání ochrany proti úrazu. Špatné označení konců vodičů může vést k chybám při zapojování a následným poruchám elektrických zařízení. Tyto chyby výrazně ohrožují bezpečnost elektrické instalace.

Praktické rady pro správné označení vodičů

Pro správné označení vodičů ve třížilových kabelech typu CYKY doporučuji používat následující pravidla:

• Fázový vodič barva by měla být hnědá, černá nebo šedá, podle počtu fází; nulový vodič modrá; ochranný vodič zelenožlutá.
• Používejte kvalitní materiály štítků odolných vůči vlhkosti a mechanickému poškození.
• Při instalaci vždy kontrolujte barevné značení podle ČSN normy elektro a provádějte vizuální i elektrické testy.
• Ve třífázovém napájení respektujte standardní barvy pro L1, L2 a L3, aby bylo jasné, který vodič je která fáze.
• Vyvarujte se přebarvování nebo přelepování vodičů, které může způsobit záměnu.

Tip: Nesprávné barevné značení vodičů může vést k nebezpečným situacím, proto je vždy lepší věnovat pozornost detailům a konzultovat elektroinstalaci s odborníkem.

Časté dotazy

Co znamenají barvy vodičů ve třížilovém kabelu?

Fázový vodič má barvu černou, hnědou nebo šedou, nulový vodič je světle modrý a ochranný vodič zelenožlutý podle norem ČSN a DIN.

Jaké jsou barvy fází L1, L2 a L3 ve třífázovém vedení?

Typicky jsou fáze označeny barvami hnědá, černá a šedá dle normy DIN 47100.

Jaká barva vodiče je plus u stejnosměrného proudu?

Kladný vodič má červenou barvu, záporný je modrý nebo černý podle normy pro DC proud.

Jak správně identifikovat fázi, nulák a zem v třížilovém vodiči podle barev?

Fáze je černá/hnědá/šedá, nulák světle modrý, země zelenožlutá – toto značení je podle ČSN a evropských norem.

Proč je důležité znát barvy vodičů u třížilových elektrických kabelů?

Správné barevné značení zajišťuje bezpečnost, usnadňuje instalaci a prevenci elektrických nehod.

Jaké jsou nejčastější chyby při používání barev vodičů?

Zaměnění nulového a fázového vodiče, použití nesprávných barev a chybějící ochranný vodič mohou vést k nebezpečí.

Jaké jsou požadavky na velikost a materiál kabelových štítků?

Štítky musí mít minimálně 3,5 mm a být vyrobeny z materiálů odolných proti ohni třídy A1, A2 nebo B podle ČSN EN 13501-1.

Jaká je teplotní odolnost izolací vodičů?

Izolace vodičů mají teplotní odolnost v rozmezí 60 až 85 °C podle typu materiálu, např. PVC nebo polyetylen.

Jak se vyvíjelo barevné značení vodičů v ČR?

Historický vývoj zahrnuje přechod od starých barevných značení k jednotným normám ČSN a harmonizaci s evropskými normami.

Jaké je specifické barevné značení vodičů ve fotovoltaických systémech?

Ve fotovoltaice se používají specifické barvy, často červená pro kladný a černá nebo modrá pro záporný vodič, odlišné od standardního AC značení.

Jaké jsou standardní barvy vodičů v kabelu CYKY a jejich význam?

V kabelu CYKY jsou obvykle tři žíly: hnědá (fáze), modrá (nulák) a zelenožlutá (ochranný vodič).

Jaké jsou rozdíly v barevném značení vodičů pro stejnosměrný a střídavý proud?

U střídavého proudu jsou fáze označeny hnědou, černou nebo šedou barvou, u stejnosměrného proudu je plus červený a minus modrý vodič.

Jaké jsou nejčastější chyby při zapojení barev třížilových vodičů a jejich následky?

Nejčastější chybou je záměna fáze a nuláku, což může vést k elektrickému nebezpečí nebo poruše zařízení.

Jaké jsou požadavky na materiál izolace vodičů z hlediska teplotní odolnosti?

Izolace vodičů musí odolávat minimálně teplotě 70 °C, u některých typů až 90 °C či více podle normy.

Jak se historicky vyvíjelo barevné značení třížilových vodičů v ČR?

Před rokem 2005 se používaly jiné barvy než dnes, například červená pro fázi a modrá pro nulák, nyní platí evropské normy s hnědou, modrou a zelenožlutou barvou.
