Jak správně klást kabely: pravidla a postup krok za krokem

Správné kladení kabelů je základem bezpečné a dlouhodobě spolehlivé elektroinstalace. Dodržení přesných norem určuje způsoby uložení kabelů, hloubku pokládky i materiály, které minimalizují riziko poškození či zkratu. Nepodceňujte detailní postupy, které zajistí ochranu kabelů při pokládce do země i v ostatních instalacích.

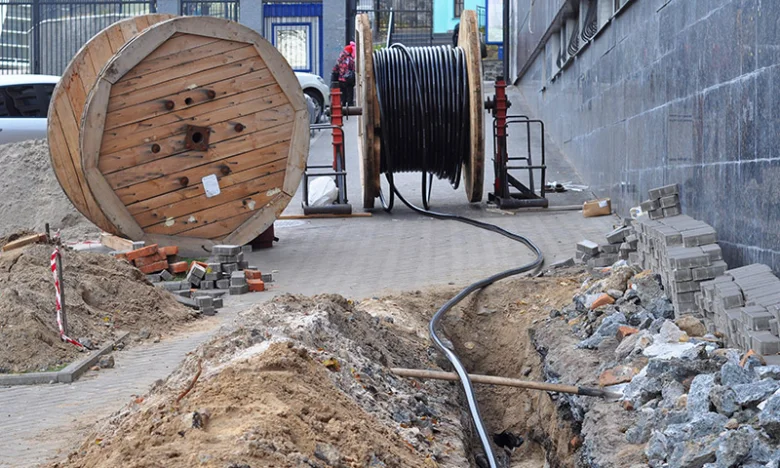

Jak správně pokládat kabely do země podle platných norem

Správné kladení kabelů do země vyžaduje dodržení přesných norem, které zaručují mechanickou ochranu a bezpečnost instalace. Minimální hloubka výkopu pro elektrické kabely je 60 cm, což zabraňuje poškození vlivem povrchových činností a vnějších faktorů. Kabely musí ležet na pískovém podsypu silném minimálně 10 cm, který je chrání před ostrými předměty v půdě. Navíc je nutné zachovat minimální vzdálenost 5 cm od kovových konstrukcí, aby nedošlo k poškození izolace nebo korozi.

• Hloubka uložení kabelů musí být minimálně 60 cm podle ČSN
• Pískový podsyp o tloušťce 10 cm zajišťuje mechanickou ochranu kabelů
• Minimální vzdálenost 5 cm od kovových konstrukcí zabraňuje poškození izolace
• Dodržení těchto pravidel je klíčové pro bezpečnou a spolehlivou instalaci

Jak hluboko zakopat elektrický kabel podle předpisů?

Minimální hloubka výkopu pro pokládku elektrických kabelů činí 60 cm. Tato hodnota je stanovena platnými normami ČSN a chrání kabely před mechanickým poškozením i vlivy prostředí, jako jsou mráz nebo tlak zeminy. Hloubka může být přizpůsobena podle typu a provedení kabelu, avšak základní požadavek zůstává 60 cm jako bezpečnostní standard. Správné hloubkové uložení také snižuje riziko porušení kabelu při běžných stavebních pracích.

Jak správně pokládat kabely do země podle platných norem?

Při pokládce kabelů do země je nezbytné použít pískový podsyp o minimální tloušťce 10 cm, který zabraňuje kontaktu kabelů s ostrými kameny a jinými předměty, jež by mohly poškodit izolaci. Kabely je rovněž nutné instalovat tak, aby byly minimálně 5 cm vzdáleny od kovových konstrukcí. Tato vzdálenost minimalizuje riziko koroze a elektrického zkratu. Normy ČSN stanovují tyto parametry jako základní pravidla pro bezpečnou pokládku kabelů, přičemž správné způsoby uložení kabelů výrazně ovlivňují životnost a spolehlivost celé instalace.

Dodržení mechanické ochrany a správný poloměr ohybu kabelů

Správná mechanická ochrana kabelů je klíčová pro bezpečnou a dlouhodobou instalaci. Dodržení minimálního poloměru ohybu a správné upevnění kabelů zabrání jejich poškození a zjednoduší údržbu. Podle normy a praxe uvedené na serveru eAGRI je třeba respektovat konkrétní pravidla pro správné kladení kabelů.

Jak dodržet správný poloměr ohybu kabelů?

Poloměr ohybu kabelu by měl být minimálně šestinásobkem jeho průměru (6×d). Tento parametr zabraňuje poškození izolace a vodičů uvnitř kabelu během pokládky i provozu. Při menším poloměru dochází k nadměrnému mechanickému namáhání, což může vést k prasklinám izolace a zkratu. Dodržení správného poloměru je zásadní součástí mechanické ochrany a ovlivňuje životnost i bezpečnost elektrických rozvodů, ať už jde o způsoby uložení kabelů v zemi, nebo vedení kabelů ve zdi.

Jak správně upevnit kabely s roztečí maximálně 30 cm?

Upevnění kabelů s maximální roztečí 30 cm zabraňuje jejich pohybu a mechanickému poškození během provozu. Pevné uchycení kabelů zároveň zajišťuje stabilitu trasy a snižuje riziko nežádoucích ohybů nebo tření o okolní materiály. Správné upevnění je zvláště důležité při pokládce kabelu do země nebo vnitřních instalacích, kde nesprávná rozteč může zvýšit náklady na opravy.

1. Výběr vhodných úchytek – použijte materiály kompatibilní s prostředím instalace
2. Instalace úchytek – upevněte kabely v pravidelných intervalech do maximální rozteče 30 cm
3. Kontrola polohy kabelů – zajistěte, aby kabely nebyly v napětí ani příliš volné
4. Finalizace instalace – přezkoušejte mechanickou stabilitu před zakrytím nebo zapuštěním do zdi

Tato pravidla pro kladení elektrických kabelů pomáhají předejít častým chybám, jako je příliš těsný ohyb nebo nedostatečné upevnění. Dodržení uvedených postupů je nezbytné pro bezpečnou a dlouhodobou funkci elektroinstalace.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Teplotní limity a vliv okolního prostředí při kladení kabelů

Maximální okolní teplota při kladení kabelů nesmí překročit 40 °C, jinak hrozí poškození izolace kabelu. Při nedodržení tohoto pravidla může dojít ke zkrácení životnosti kabelu i k poruchám elektrického vedení. Zdroje tepla s teplotou nad 60 °C, jako jsou kotle, topidla nebo komíny, je třeba od kabelů vzdálit minimálně 30 cm, aby nedošlo k degradaci izolace a následnému riziku zkratu či požáru.

Následující pravidla pro kladeni kabelu pomohou zajistit bezpečnou a dlouhodobě spolehlivou instalaci:

• Nevkládejte kabely do blízkosti zdrojů tepla nad 60 °C
• Dodržujte maximální teplotu okolí 40 °C při pokládce kabelu do země i uvnitř budov
• Používejte vhodné způsoby uložení kabelů podle normy, zejména při vedení kabelů ve zdi
• Při pokládce kabelů dbejte na správnou hloubku uložení kabelů a doporučené izolace

Tipy pro správné kladení kabelů v domě

Správné vedení kabelů ve zdi vyžaduje respektování teplotních limitů a volbu materiálů odolných vůči teplu, aby se předešlo poškození izolace a zvýšila bezpečnost celé elektroinstalace.

Jak postupovat při pokládce kabelů do země

Při pokládce kabelů do země je klíčové zohlednit nejen teplotní limity, ale také hloubku uložení kabelů a ochranu před mechanickým poškozením, což ovlivňuje konečnou pokládka kabelu cena a kvalitu instalace.

Minimální vzdálenosti a upevnění kabelů ve vzduchu a konstrukcích

Minimální vzdálenosti a správné upevnění kabelů patří mezi základní pravidla pro kladení elektrických vedení. Kabely je třeba instalovat minimálně 5 cm od kovových konstrukcí, aby nedocházelo k poškození izolace a zbytečnému přenosu vibrací. Upevnění kabelů by mělo být provedeno s maximální roztečí 30 cm, přičemž se doporučují plastové nebo kovové spony odolné vůči povětrnostním vlivům a mechanickému namáhání.

Vzdušné kabely musí být zavěšeny minimálně 3,5 metru nad zemí, což zaručuje bezpečný průchod osob i vozidel pod nimi. V kabelových žlabech a lištách platí požadavek použití nehořlavých materiálů, které omezují riziko šíření požáru. Správné dodržení těchto pravidel výrazně zvyšuje bezpečnost a životnost instalace.

• Minimální vzdálenost kabelů od kovových konstrukcí: 5 cm
• Maximální rozteč upevnění kabelů: 30 cm
• Minimální výška zavěšení vzdušných kabelů: 3,5 m

Jak správně klást kabely

Při kladení kabelů je třeba zohlednit způsoby uložení kabelů podle normy, hloubku uložení kabelů v zemi i vedení kabelů ve zdi. Častou chybou je nedodržení minimálních vzdáleností, což může vést k mechanickému poškození a zkratu. Pro paralelní vedení je nutné správné jištění, které zabraňuje přetížení a přehřátí. Dodržování těchto postupů nejen splňuje normy, ale také snižuje náklady na opravy a pokládka kabelu cena tak zůstává v rozumných mezích.

Specifika kladení kabelů v různých prostředích

Správné kladení kabelů vyžaduje přizpůsobení postupů konkrétnímu prostředí, ve kterém budou instalovány. Průmyslové haly a venkovní prostředí kladou na kabeláž specifické nároky z hlediska ochrany proti vlhkosti, chemikáliím a mechanickému poškození, které je nutné respektovat podle platných norem.

Kladení kabelů v průmyslových halách

V průmyslových halách je nutné zajistit ochranu kabelů proti agresivním chemikáliím a zvýšené vlhkosti, které mohou degradovat izolaci a spoje. Kabely se proto vybírají s odolnou izolací, například s pláštěm z PVC nebo PUR, a spoje se pečlivě utěsňují speciálními těsnicími hmotami. Norma stanovuje, že kabely musí být uloženy minimálně 5 cm od zdrojů chemických výparů a nesmí být vystaveny přímému kontaktu s kapalinami. Mechanická ochrana se často zajišťuje uložení kabelů v ochranných trubkách nebo kanálech, které zároveň umožňují snadnou výměnu poškozených úseků. Dodržení těchto pravidel prodlužuje životnost kabeláže a zabraňuje poruchám způsobeným korozí nebo zkraty.

Kladení kabelů ve venkovních extrémních podmínkách

Při venkovní pokládce kabelů je zásadní dodržet minimální hloubku výkopu 60 cm, která splňuje normu pro ochranu před mechanickým poškozením a mrazem. Kabely se pokládají do ochranných trubek, které musí být odolné vůči UV záření a mechanickým nárazům. Pod trubky se klade pískový podsyp o tloušťce minimálně 10 cm, který zabraňuje poškození ostrými kameny a zajišťuje stabilitu kabelu. Teplotní limity instalace vyžadují, aby okolní teplota nepřekročila 40 °C během pokládky a kabely nebyly uloženy v blízkosti zdrojů tepla nad 60 °C. Vliv na cenu pokládky kabelu má použití těchto ochranných materiálů a hloubka výkopu, která zvyšuje náročnost práce a materiálové náklady.

Tip: Při kladení kabelů v průmyslových halách se vyvarujte časté chyby v podobě nedostatečného utěsnění spojů, což vede k rychlé degradaci izolace a zkratu. Pro venkovní instalace je zásadní dodržet minimální hloubku uložení kabelů 60 cm a správný pískový podsyp, aby kabely odolaly mrazu i mechanickým nárazům.

Pro koho se to hodí: Průmyslové haly a venkovní instalace vyžadují speciální technické přístupy a materiály s vyšší odolností vůči chemikáliím, vlhkosti a mechanickému poškození; pro běžné domácí instalace postačí jednodušší způsoby vedení kabelů ve zdi a základní pravidla kladení elektrických kabelů podle platných norem.

Normy a dokumentace spojená s pokládkou kabelů

Při kladení kabelů je nutné přesně dodržovat normy ČSN, které stanovují konkrétní požadavky na způsoby uložení kabelů, hloubku pokládky a vedení kabelů ve zdi. Minimální hloubka uložení kabelů do země je 60 cm, přičemž je povinné použít pískový podsyp o tloušťce nejméně 10 cm pro ochranu před mechanickým poškozením. Před samotnou pokládkou kabelu je třeba respektovat lhůtu stabilizace podkladu minimálně 24 hodin, aby se zabránilo posunu a deformacím kabelové trasy.

Dokumentace instalace kabelů musí obsahovat vyplněný protokol o vedení kabelů, který zahrnuje tyto povinné údaje:

• přesnou trasu kabelu včetně hloubky a upevnění
• typ kabelu včetně průřezu a izolačního materiálu
• datum instalace a identifikaci pracovníků
• výsledky zkoušek elektrické continuity a izolačního odporu

Tento protokol je nezbytný pro ověření správnosti instalace, zajištění bezpečnosti a usnadnění následné údržby či revizí.

Jaké jsou správné postupy při pokládce kabelů do zdi

Při pokládce kabelů do zdi je nutné dodržet minimální poloměr ohybu kabelu, který činí obvykle šestinásobek průměru kabelu (6×d), aby nedošlo k poškození izolace a vodičů. Kabely musí být uloženy v ochranných trubkách nebo chráničkách, které zamezí mechanickému poškození a umožní případnou výměnu. Upevnění kabelů se provádí s maximální roztečí 30 cm, aby kabely pevně držely na místě a nevznikalo riziko pohybu, který by mohl způsobit poruchy.

Tip: Častou chybou je nedodržení 24hodinové lhůty stabilizace podkladu, což vede k posunu kabelů a následným mechanickým poškozením. Také nesprávný poloměr ohybu kabelu často způsobuje prasknutí izolace a zkraty. Vyvarujte se těchto chyb, abyste předešli zvýšeným nákladům na opravy a výměnu kabelů.

Odborná rada: Správné postupy uložení kabelů se hodí především pro novostavby a rekonstrukce, kde lze dodržet normy a lhůty. Pro rychlé opravy či dočasné instalace, kde není možné zajistit stabilní podklad, se tyto postupy nedoporučují, protože riziko poškození kabelů výrazně roste.

Doporučení pro pokládku optických kabelů a jejich ochranu

Optické kabely se od elektrických zásadně liší, a proto platí specifická pravidla pro správnou pokládku kabelů. Jejich impedance činí 75 Ω, což ovlivňuje kvalitu přenosu signálu a vyžaduje přesné dodržování maximální délky vedení bez zesilovače, která je stanovena na 300 metrů. Překročení této délky snižuje kvalitu signálu a může vyžadovat instalaci zesilovače pro kompenzaci útlumu.

Pro ochranu optických kabelů před mechanickým poškozením je nutné používat speciální kryty nebo kanály, zejména při vedení kabelů ve zdi nebo při pokládce kabelu do země. Podle uložení kabelů norma stanovuje přesné způsoby uložení kabelů, hloubku uložení kabelů a další technické parametry, které zajišťují dlouhodobou spolehlivost instalace.

• Optické kabely musí být vedena bez ostrých ohybů, aby se nepřerušila vlákna
• Doporučuje se instalace v chráničkách pro snadnou výměnu a ochranu
• Při pokládce kabelů do země je nutné dodržet minimální hloubku uložení kabelů stanovenou normou
• Zesilovač se používá při vedení přesahujícím 300 m pro zachování kvality signálu

Tipy pro správné kladení kabelů v domě

Pro správnou pokládku optických kabelů v interiéru platí pravidla pro správnou pokládku kabelů, která zahrnují vedení kabelů ve zdi bez poškození izolace a použití kvalitních spojovacích spojek. Dodržení těchto pravidel minimalizuje náklady na opravy a snižuje pokládka kabelu cena ve fázi údržby.

Časté chyby a jak se jim vyhnout při kladení kabelů

Chyby při pokládce kabelů patří k nejčastějším příčinám jejich předčasného poškození a poruch. Nedodržení minimálního poloměru ohybu, který by měl být alespoň šestinásobkem průměru kabelu, často způsobuje přerušení vodičů a ztrátu izolační schopnosti. Nesprávné upevnění kabelů s roztečí větší než 30 cm umožňuje jejich pohyb a mechanické poškození. Dalším problémem je pokládka kabelů v nevhodném teplotním prostředí, kdy překročení teplotních limitů může zkrátit jejich životnost.

Jaké chyby je třeba se vyvarovat při pokládce kabelů

• Nedodržení poloměru ohybu vede k mechanickému poškození vnitřních vodičů.
• Nedostatečná mechanická ochrana kabelů zvyšuje riziko přerušení izolace.
• Nesprávné upevnění s větší roztečí než 30 cm způsobuje nechtěný pohyb kabelů.
• Pokládka kabelů mimo teplotní limity ohrožuje jejich funkčnost a bezpečnost.
• Nevhodné způsoby uložení kabelů bez dodržení norem degradují celou instalaci.

Tip: Při pokládce kabelů do země dodržujte předepsanou hloubku uložení kabelů dle platné normy a používejte vhodné chráničky. Při vedení kabelů ve zdi postupujte podle správných postupů pro zabránění mechanickému poškození a snížení nákladů na opravy a pokládka kabelu cena tak zůstane přiměřená.

Časté dotazy k pravidlům a postupu kladení kabelů

Otázka: Jak správně spojit kabely?

Spojování kabelů musí být provedeno vhodnými spojkami s kvalitní izolací, aby bylo zajištěno bezpečné elektrické a mechanické spojení bez rizika zkratu či poruchy.

Otázka: Jak hluboko se musí zakopat elektrický kabel?

Minimální hloubka výkopu při pokládce kabelu do země je 60 cm, přičemž se doporučuje položit pískový podsyp 10 cm pro ochranu kabelu před mechanickým poškozením.

Otázka: Jak se správně provádí jištění paralelních kabelů?

Jištění paralelních kabelů musí odpovídat platným normám a zohledňovat celkovou proudovou zatížitelnost, aby byla zajištěna bezpečnost a spolehlivost elektrického vedení.

Otázka: Jaké jsou minimální vzdálenosti kabelů od kovových konstrukcí?

Kabely je třeba vést minimálně 5 cm od kovových konstrukcí, aby se zabránilo mechanickému poškození a riziku zkratu.

Otázka: Jaké jsou správné postupy při pokládce kabelů do zdi?

Při vedení kabelů ve zdi je nutné použít chráničky, zajistit upevnění s roztečí max. 30 cm a chránit kabely proti mechanickému poškození podle norem ČSN.

Otázka: Jaké chyby je třeba se vyvarovat při pokládce kabelů?

Vyvarujte se nedodržení minimálního poloměru ohybu 6× průměr kabelu, přílišné rozteči upevnění přes 30 cm a pokládky kabelů při teplotách pod doporučenými limity.

Otázka: Jaké jsou způsoby uložení kabelů?

Kabely lze ukládat do země s pískovým podsypem, v ochranných trubkách, do kabelových žlabů nebo vzduchem zavěšené minimálně 3,5 m nad zemí.

Otázka: Jaké jsou normy pro uložení kabelů v zemi?

Normy ČSN stanovují minimální hloubku uložení kabelů 60 cm, povinnost pískového podsypu 10 cm a použití ochranných trubek pro zvýšení mechanické ochrany.

Otázka: Jak správně vést kabely ve zdi podle norem?

Vedení kabelů ve zdi vyžaduje použití chrániček, pravidelné upevnění s roztečí do 30 cm a ochranu proti poškození, aby se zajistila bezpečnost a dlouhodobá spolehlivost instalace.

Otázka: Jak postupovat při pokládce kabelů do země?

Postup začíná výkopem do hloubky 60 cm, následným pískovým podsypem 10 cm, položení kabelu do ochranné trubky a zasypáním s pečlivým dodržením norem ČSN.

Otázka: Kolik stojí pokládka kabelu do země v průměru?

Cena pokládky kabelu do země se pohybuje mezi 150 až 300 Kč za metr, liší se podle místních podmínek a složitosti instalace.

Otázka: Jaké jsou doporučení pro pokládku optických kabelů?

Optické kabely vyžadují pečlivou mechanickou ochranu, impedance 75 Ω a maximální délku vedení bez zesilovače do 300 m.

Otázka: Jak detekovat poškození kabelů po instalaci?

Poškození kabelů lze odhalit měřením elektrického odporu, testem průchodnosti vodičů a vizuální kontrolou izolace.

Otázka: Jaké jsou chyby při kladení kabelů a jak se jim vyhnout?

Časté chyby zahrnují nedodržení minimálního poloměru ohybu, nesprávné upevnění a pokládku kabelů při nevhodných teplotních podmínkách; vyvarujte se jich důsledným dodržováním norem a správnou instalací.

Otázka: Tipy pro správné kladení kabelů v domě?

Při kladení kabelů v domě dodržujte minimální poloměr ohybu, správné upevnění s roztečí do 30 cm a používejte chráničky pro bezpečné vedení kabelů. Konzultace s odborníkem zajistí dodržení všech platných pravidel.
