Jak správně určit maximální výkon kabelu v kilowattech

Maximální výkon kabelu v kilowattech závisí především na průřezu vodiče, délce kabelu a typu izolace. Správné určení kapacity kabelu pomáhá předejít přehřívání a výrazným úbytkům napětí. Naučíte se, jak zohlednit maximální proud a další klíčové parametry pro bezpečné dimenzování.

Jak vypočítat maximální výkon kabelu podle průřezu a proudu

Maximální výkon kabelu v kilowattech zjistíte výpočtem podle maximálního proudu, který kabel unese, a napětí, při kterém pracuje. Maximální proud závisí především na průřezu vodiče, jeho typu izolace a dalších faktorech jako je skin efekt nebo způsob uložení kabelu. Běžné průřezy vodičů se pohybují od 0,75 mm² do 25 mm² a každý z nich má stanovenou maximální proudovou zatížitelnost, která určuje bezpečný přenos výkonu bez nadměrného úbytku napětí a přehřátí.

Jaký průřez kabelu vybrat pro konkrétní výkon?

Volba průřezu kabelu závisí na maximálním proudu, který kabel musí bezpečně přenést. Například pro výkon 11 kW při napětí 230 V a účiníku 1 je třeba kabel s průřezem minimálně 6 mm², aby zvládl proud přibližně 48 A. Vyšší průřez vodiče snižuje úbytek napětí a zvyšuje tepelnou odolnost kabelu, což zlepšuje jeho účinnost a životnost. Při dimenzování kabelů je nutné zohlednit i typ izolace kabelu a podmínky instalace, které mohou ovlivnit maximální proudovou zatížitelnost.

Vzorec pro výpočet maximálního výkonu kabelu

Maximální výkon kabelu spočítáte pomocí vzorce P = U × I × cos φ, kde P je výkon ve wattech, U je napětí ve voltech, I maximální proud v ampérech a cos φ je účiník, který udává efektivitu přenosu výkonu. Tento vzorec umožňuje přesně určit, jaký výkon kabel bezpečně přenese, pokud znáte jeho proudovou zatížitelnost a provozní napětí. Pro stejnosměrný proud nebo cos φ rovný 1 se vzorec zjednodušuje na P = U × I.

Jak zjistit průřez kabelu?

Průřez kabelu zjistíte podle označení na izolaci vodiče nebo z technického listu výrobce. Označení zpravidla obsahuje číslo vyjadřující průřez v mm², například 1,5 mm², 2,5 mm² nebo 10 mm². Běžné průřezy kabelů se pohybují od 0,75 mm² do 25 mm², přičemž každý průřez má stanovenou maximální proudovou zatížitelnost podle normy. Při dimenzování kabelu je nutné zohlednit také typ izolace kabelu, který ovlivňuje jeho tepelnou odolnost a maximální povolený proud.

Tip: Častou chybou je poddimenzování průřezu kabelu, které vede k nadměrnému úbytku napětí a riziku přehřátí. Přesné určení průřezu podle výkonu a podmínek provozu je zásadní pro bezpečný a efektivní provoz elektrických zařízení.

Jaký vliv má délka kabelu na jeho maximální výkon

Délka kabelu přímo ovlivňuje jeho odpor, který se zvyšuje s rostoucí délkou vodiče. Odpor vodiče se vypočítá podle vzorce R = ρ × l / S, kde ρ je měrný odpor materiálu vodiče, l délka kabelu a S průřez vodiče. Vyšší odpor způsobuje větší úbytek napětí (ΔU), který se dá spočítat jako ΔU = 2 × R × I, přičemž I je proud protékající kabelem a faktor 2 zohledňuje cestu tam i zpět. Tento úbytek napětí snižuje efektivní výkon dostupný pro spotřebič.

Dovolené limity úbytku napětí se liší podle typu zařízení:

• Kritické spotřebiče vyžadují maximálně 2 % úbytek napětí, aby správně fungovaly
• U běžných instalací se toleruje až 5-10 % úbytek napětí, například u osvětlení nebo méně citlivých zařízení

Pro správné dimenzování kabelů je proto nezbytné zohlednit délku kabelu spolu s průřezem vodiče a maximálním proudem, který kabel unese. To pomáhá přesně spočítat maximální výkon kabelu v kW, který kabel bezpečně přenese bez nadměrného úbytku napětí. Vliv délky kabelu je klíčovým faktorem při dimenzování kabelů pro vyšší výkony, protože příliš dlouhý kabel s nevhodným průřezem může způsobit pokles účinnosti a zvýšení ztrát.

Tip: Při dimenzování kabelu vždy ověřte typ izolace kabelu a případný skin efekt, který může ovlivnit efektivní odpor při vyšších frekvencích a přispět k nárůstu úbytku napětí.

Jakou roli hraje typ izolace kabelu při dimenzování

Typ izolace kabelu významně určuje maximální teplotu izolace, což přímo ovlivňuje maximální proudové zatížení a tím i maximální výkon kabelu v kilowattech. Nejčastěji používaná PVC izolace snese teploty v rozmezí 70 °C až 90 °C, což omezuje průřez vodiče a maximální proud, který kabel bezpečně přenese. Naopak speciální izolace, například s křížovým propojením polymerů nebo silikonové materiály, umožňují provozní teploty až 105 °C, čímž zvyšují dimenzování kabelů a umožňují vyšší zatížení bez nadměrného úbytku napětí či rizika poškození.

Nižší maximální teplota izolace znamená nižší přípustný proud, protože při překročení teplotního limitu hrozí degradace materiálu a snížení životnosti kabelu. Proto je při návrhu elektrických rozvodů klíčové správné určení typu izolace kabelu podle požadovaného výkonu a podmínek provozu.

Jak určit maximální proud a výkon kabelu

Při výpočtu zatížení kabelu a jeho maximálního výkonu v kW je nezbytné znát typ izolace, protože maximální teplota izolace určuje přípustný proud. Vyšší teplotní odolnost umožňuje větší proudové zatížení při stejném průřezu vodiče, což zvyšuje celkovou účinnost kabelu a snižuje vliv skin efektu.

Jak se určuje maximální proudové zatížení kabelu

Maximální proudové zatížení kabelu se určuje na základě několika klíčových faktorů, které ovlivňují bezpečný a efektivní přenos elektrické energie. Hraje zde roli materiál vodiče, jeho průřez, způsob uložení kabelu a teplota okolí. Tyto parametry určují, kolik ampérů a tím i kilowattů může kabel bezpečně přenést bez nebezpečí přehřátí nebo nadměrného úbytku napětí.

Materiál vodiče a průřez vodiče

Materiál vodiče přímo ovlivňuje maximální proud, který kabel unese. Měděné vodiče mají nižší měrný odpor než hliníkové, což znamená vyšší kapacitu proudového zatížení při stejném průřezu. Například měděný kabel s průřezem 10 mm² snese zhruba 80 A volně ložený a kolem 50 A při uložení v trubce. Průřez vodiče tedy určuje, kolik elektrického výkonu kabel unese, protože větší průřez znamená menší odpor a menší ztráty.

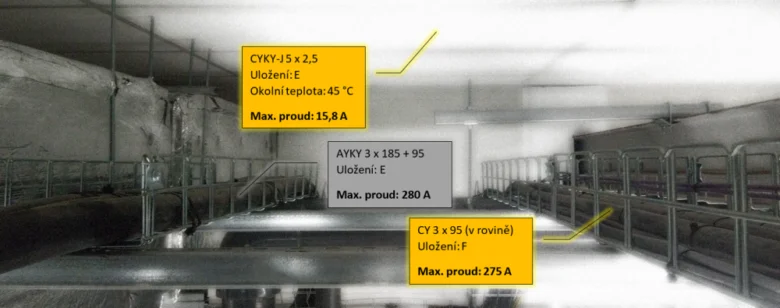

Způsob uložení kabelu a teplota okolí

Způsob uložení kabelu významně ovlivňuje jeho tepelnou odolnost. Kabel uložený volně ve vzduchu může odvádět teplo lépe než kabel v izolované trubce nebo svazku. Vyšší teplota okolí snižuje maximální proudové zatížení, protože vodič se rychleji přehřívá. Při dimenzování kabelů je proto nutné brát v úvahu i provozní podmínky a teplotu prostředí.

Vliv frekvence a skin efekt

Frekvence střídavého proudu způsobuje skin efekt, kdy se proud soustřeďuje na povrchu vodiče. To zvyšuje jeho rezistanci a tím snižuje maximální proudové zatížení kabelu. Skin efekt je výraznější u vodičů s větším průřezem a při vyšších frekvencích, což je třeba zohlednit při dimenzování kabelů pro speciální aplikace.

• Skin efekt zvyšuje elektrický odpor vodiče
• Vyšší odpor znamená větší úbytek napětí a tepelný výkon
• Snížení maximálního proudu vede k nutnosti volit kabel s větším průřezem

Tip: Při výpočtu maximálního výkonu kabelu podle průřezu vždy zohledněte typ izolace kabelu a teplotní podmínky, abyste předešli přehřátí a zkrácení životnosti instalace.

Jaké jsou běžné chyby při výpočtu maximálního výkonu kabelu

Správné určení maximálního výkonu kabelu je nezbytné pro bezpečný a efektivní provoz elektrických zařízení. Časté chyby při výpočtu zahrnují poddimenzování průřezu vodiče, nevhodný výběr typu izolace a opomenutí délky kabelu v souvislosti s úbytkem napětí. Tyto nedostatky vedou k přetížení, které může způsobit přehřátí a degradaci izolace, což výrazně zkracuje životnost kabelu a zvyšuje riziko požáru.

Rizika přetížení a dlouhodobý dopad

Dlouhodobé přetížení kabelu způsobuje zvýšení teploty nad maximální povolenou hodnotu izolace. Například PVC izolace snese maximálně 70 °C až 90 °C, přičemž překročení této teploty vede k degradaci materiálu a ztrátě jeho izolačních vlastností. Takový stav zvyšuje riziko vzniku zkratu a požáru. Mezi nejčastější chyby patří:

• nesprávné dimenzování kabelů bez zohlednění maximálního přípustného proudu, který závisí na průřezu vodiče a typu izolace
• ignorování skin efektu při vyšších frekvencích, který způsobuje zvýšení efektivního odporu vodiče a tím i větší ztráty výkonu
• výběr izolace s nedostatečnou tepelnou odolností, například použití pryže s maximem 60 °C tam, kde je potřeba PVC nebo speciální izolace do 105 °C

Tip: Při výpočtu maximálního výkonu kabelu v kilowattech vždy zohledněte délku vodiče a vypočtený úbytek napětí, který by neměl překročit 2 % u citlivých zařízení a maximálně 5 % u běžných instalací. Tento přístup zabrání podhodnocení požadavků a následnému přetížení kabelu.

Jaké metody existují pro ověření skutečného zatížení kabelu v provozu

Pro kontrolu správného dimenzování kabelu a určení jeho maximálního výkonu v kilowattech je nezbytné pravidelné měření skutečného zatížení v provozu. Měření proudu se provádí pomocí klešťového ampérmetru, který umožňuje bezkontaktní a přesné zjištění maximálního proudu protékajícího vodičem, obvykle s přesností ±1 %. Současně se doporučuje měřit teplotu kabelu termokamerou, která lokalizuje přehřívající se úseky vzniklé kvůli nedostatečnému průřezu vodiče, vysokému úbytku napětí nebo nevhodnému typu izolace (například PVC s maximální provozní teplotou 70-90 °C).

Jak vypočítat zatížení kabelu a jeho maximální výkon

Pro správné dimenzování kabelu je klíčové znát maximální proudovou zatížitelnost, která závisí na průřezu vodiče (např. 1,5 mm², 2,5 mm², 10 mm²), délce kabelu a způsobu jeho uložení (volně ložený vodič snese vyšší proud než kabel v trubce). Výkon kabelu v kilowattech lze vypočítat podle vzorce P = U × I × cos φ, kde U je napětí (230 V pro jednofázové, 400 V pro třífázové zapojení), I maximální proud v ampérech a cos φ účiník (obvykle 0,8-1). U třífázového proudu platí upravený vzorec P = √3 × U × I × cos φ.

Měření proudu a teploty v reálném provozu umožňuje ověřit, zda kabel zvládá plánované zatížení, například 11 kW (odpovídá přibližně 50 A při 230 V a cos φ = 1). Zohlednit je třeba také skin efekt, který při vyšších frekvencích zvyšuje efektivní odpor vodiče a tím i jeho zahřívání. Tepelná odolnost izolace kabelu (PVC, pryž, PE) určuje maximální přípustnou teplotu, kterou kabel nesmí překročit, aby nedošlo k degradaci materiálu a riziku požáru.

Praktické metody měření:

• Klešťový ampérmetr pro rychlé a přesné zjištění maximálního proudu bez nutnosti rozpojování vodiče
• Termokamera pro identifikaci míst s nadměrným zahříváním kabelu, což může signalizovat nedostatečný průřez nebo špatné chlazení
• Teplotní senzory pro kontinuální monitoring provozních podmínek a včasné varování před přetížením

Tip: Častou chybou je ignorování vlivu způsobu uložení kabelu na jeho proudovou zatížitelnost, což vede k přehřívání i při správně vypočteném průřezu. Pro kabely uložené v trubkách nebo zemi je nutné použít nižší hodnoty maximálního proudu než u volně ložených vodičů.

Pro koho se to hodí: Metody měření skutečného zatížení kabelu jsou vhodné pro průmyslové provozy a rozsáhlé instalace s vysokými příkony, kde je riziko přetížení a požáru.

Pro koho se to nehodí: Pro malé domácí instalace s nízkým zatížením a standardními kabely postačuje dimenzování podle tabulek a normových hodnot bez nutnosti pravidelného měření.

Časté dotazy k výpočtu maximálního výkonu kabelu v kilowattech

Otázka: Jaký průřez kabelu je vhodný pro výkon 11 kW?

Pro výkon 11 kW při napětí 230 V a účiníku 1 je vhodný průřez vodiče 6 mm², který snese proud přibližně 40 A.

Otázka: Jak zjistím průřez kabelu?

Průřez kabelu zjistíte podle označení na izolaci nebo měřením průměru vodiče a výpočtem plochy v mm².

Otázka: Kolik wattů snese kabel 3×1,5 mm²?

Kabel s průřezem 1,5 mm² unese maximální proud 16 A, což odpovídá výkonu přibližně 3,68 kW při 230 V.

Otázka: Jak vypočítat zatížení kabelu?

Zatížení kabelu vypočítáte podle vzorce P = U × I × cos φ, kde U je napětí, I proud a cos φ účiník zařízení.

Otázka: Jaký je maximální proud pro měděný vodič 10 mm² volně ložený?

Maximální proud je 80 A, což odpovídá výkonu přibližně 18,4 kW při napětí 230 V.

Otázka: Jak dlouhý kabel mohu použít při výkonu 5 kW bez výrazného úbytku napětí?

Při výkonu 5 kW je doporučená délka kabelu taková, aby úbytek napětí nepřesáhl 3-5 %, typicky do 30 metrů podle průřezu.

Otázka: Jak ovlivňuje teplota izolace maximální proud kabelu?

Vyšší teplota izolace umožňuje vyšší proudové zatížení, například PVC izolace snese až 90 °C, což zvyšuje maximální proud.

Otázka: Co je skin efekt a jak ovlivňuje kabel?

Skin efekt způsobuje, že střídavý proud se koncentruje na povrchu vodiče, což zvyšuje odpor a snižuje maximální zatížitelnost kabelu.

Otázka: Jak se liší zatížení kabelu v trubce a volně loženého?

Kabel v trubce má nižší proudovou zatížitelnost kvůli horšímu chlazení, například 10 mm² měděný vodič unese 50 A v trubce a 80 A volně ložený.

Otázka: Jaké jsou důsledky dlouhodobého přetížení kabelu?

Dlouhodobé přetížení vede k přehřátí, degradaci izolace a zvýšenému riziku požáru, proto je nutné správné dimenzování kabelů.

Otázka: Jak se určuje maximální výkon kabelu podle průřezu?

Maximální výkon se určuje podle maximálního proudu, který kabel snese bez přehřátí, což závisí na průřezu vodiče a typu izolace kabelu.

Otázka: Jak zjistit kolik kilowatt kabel vydrží?

Zjistíte to výpočtem podle vzorce P = U × I × cos φ, kde I je maximální proud dle průřezu a podmínek instalace.

Otázka: Jak dimenzovat kabel pro proud 32 A a kolik to je kW?

Pro 32 A při napětí 230 V a cos φ 1 odpovídá výkon 7,36 kW; vhodný průřez vodiče je 4 mm².

Otázka: Jaké jsou běžné chyby při výpočtu maximálního výkonu kabelu?

Časté chyby jsou nesprávný průřez, ignorování délky kabelu, nevhodná izolace a špatné uložení kabelu, což vede k přetížení.

Otázka: Jaké normy upravují dimenzování kabelů?

Dimenzování kabelů upravují normy ČSN EN 60204 a ČSN 33 2000, které stanovují maximální proudové zatížení a bezpečnostní limity.

Otázka: Jak ověřit skutečné zatížení kabelu v provozu?

Používají se klešťové ampérmetry pro měření proudu a termokamery pro kontrolu teploty kabelu během provozu.

Otázka: Jaký vliv má účiník na výpočet výkonu kabelu?

Účiník cos φ ovlivňuje skutečný výkon; při nízkém cos φ je třeba kabel dimenzovat na vyšší proud než u cos φ = 1.

Otázka: Jaký průřez vodiče potřebuji pro 25 A?

Pro proud 25 A je doporučen průřez vodiče 2,5 mm², který bezpečně snese toto zatížení.

Otázka: Jaký je doporučený úbytek napětí u běžných instalací?

Doporučený úbytek napětí je 3-5 % u běžných instalací, u kritických spotřebičů maximálně 2 %.

Otázka: Jaký vliv má způsob uložení kabelu na jeho zatížení?

Volně ložené kabely mají lepší chlazení a vyšší zatížitelnost než kabely uložené v trubkách nebo zemi.
