Jak správně připojit varnou desku k elektrické síti tipy a pokyny

Správné zapojení varné desky vyžaduje pečlivou přípravu elektrické instalace a dodržení normových požadavků pro bezpečný provoz spotřebiče. Kvalitní kabel pro indukční desku spolu se správně dimenzovaným jističem zajistí dlouhodobou stabilitu výkonu bez rizika přetížení rozvodů ve vaší domácnosti.

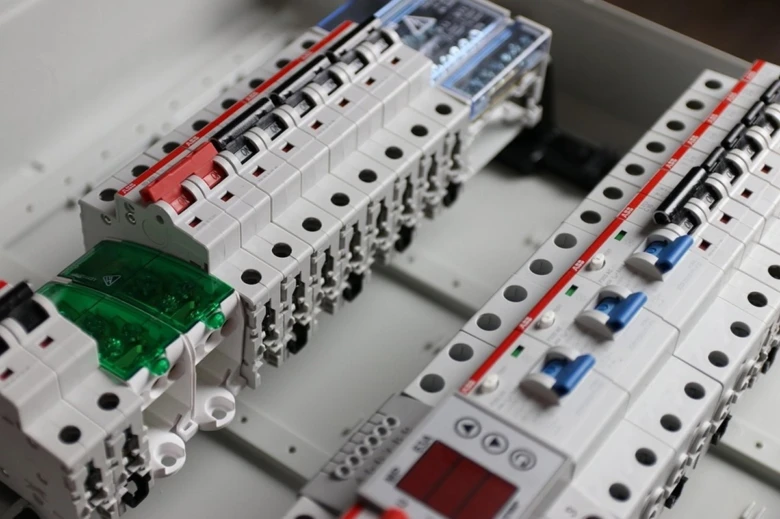

Jak vybrat správný jistič a kabel pro varnou desku

Výběr správného jističe a kabelu pro varnou desku závisí přímo na celkovém příkonu spotřebiče a možnostech vaší domovní elektrické instalace. Pro standardní indukční desky s výkonem okolo 7 kW se nejčastěji používá třífázové připojení na 400 V, které umožňuje efektivní rozložení zátěže mezi jednotlivé fáze. Pokud řešíte, jaký jistič je potřeba pro indukční varnou desku, základem je vždy hodnota 16 A při třífázovém zapojení, zatímco u jednofázového připojení na 230 V musíte počítat s vyšším proudovým zatížením a odpovídajícím dimenzováním přívodu.

Doporučené parametry pro elektrickou instalaci

Při plánování instalace je zásadní otázka, jaký kabel použít pro připojení varné desky, aby nedocházelo k přehřívání vodičů. Jednofázové zapojení vyžaduje kabel o průřezu minimálně 4 mm², protože celou zátěž nese jeden vodič. U dvoufázového nebo třífázového připojení postačuje kabel o průřezu 1,5 mm², neboť proud se dělí do více větví. Správná montáž varné desky vyžaduje použití měděných vodičů typu CYKY, které bezpečně zvládnou tepelné namáhání v blízkosti spotřebiče.

Odborná rada: Častou chybou při instalaci je podcenění průřezu kabelu u jednofázového zapojení, což vede k tavení izolace a riziku požáru. Vždy se ujistěte, že kabel pro indukční desku odpovídá jištění v rozvaděči.

Rozlišení podle náročnosti provozu

Tento způsob zapojení se hodí pro moderní domácnosti s třífázovým přívodem, kde je kladen důraz na stabilitu sítě a možnost využívat více varných zón současně bez výpadku jističe. Pro byty s omezenou kapacitou elektrické instalace, kde je k dispozici pouze jednofázový okruh, je nutné ověřit, zda celkový příkon desky nepřesahuje limity hlavního jističe celého objektu. Pro koho se toto řešení NEhodí? Pokud máte v bytě pouze velmi slabé jištění (např. 20 A pro celý byt), instalace výkonné indukční desky není bez celkové rekonstrukce rozvodů bezpečná ani technicky možná.

Tip: Při zapojování na 400 V vždy používejte pětivodičové připojení (L1, L2, L3, N, PE), které zajistí rovnoměrné zatížení fází. Bezpečnost připojení varné desky přímo ovlivňuje životnost elektroniky uvnitř spotřebiče, proto vždy svorky v krabici dotahujte na předepsaný moment a zajistěte jejich pevný spoj.

Příprava a bezpečnostní opatření před připojením varné desky

Před zahájením jakékoli manipulace s elektroinstalací varné desky je naprostou prioritou zajištění bezpečnosti. Než začnete s prací, musíte bezpodmínečně vypnout hlavní jistič pro daný okruh, čímž eliminujete riziko úrazu elektrickým proudem. Bezpečnost připojení varné desky závisí na ověření stavu vaší rozvodné sítě a správné dimenzi přívodních vodičů. Pokud si nejste jistí stavem vaší elektroinstalace, doporučuji přenechat práci kvalifikovanému elektrikáři s příslušnou vyhláškou.

Klíčové kroky pro bezpečnou instalaci

Při přípravě na zapojení varné desky postupujte systematicky a držte se technických norem. Správné pokyny pro zapojení varné desky vždy vycházejí z přiložené dokumentace výrobce, která definuje povolené způsoby připojení.

• Vypnutí hlavního jističe – vždy odpojte přívod napětí před otevřením svorkovnice desky.
• Kontrola průřezu vodičů – kabel pro indukční desku musí odpovídat příkonu spotřebiče, obvykle se používá měděný vodič s průřezem 2,5 mm2.
• Ověření jističe – jistič pro varnou desku musí mít správnou hodnotu (nejčastěji 16A nebo 20A) a charakteristiku odpovídající nárazovému odběru.
• Příprava nářadí – používejte výhradně izolované šroubováky a zkoušečku napětí pro ověření beznapěťového stavu.
• Dodržení schématu – schéma zapojení uvnitř přístroje je závazné pro správnou funkci varných zón a ochranu elektroniky.

Odborná rada: Častá chyba při zapojení varné desky spočívá v záměně pracovního a ochranného vodiče nebo v nedotažení šroubových spojů ve svorkovnici, což vede k přehřívání kontaktů a riziku požáru.

Při instalaci je nutné rozlišit, pro koho je tento proces vhodný a pro koho nikoliv. Pokud disponujete základními znalostmi elektrotechniky a máte k dispozici odpovídající vybavení, základní montáž varné desky zvládnete podle manuálu. Pro uživatele bez zkušeností s prací pod napětím nebo v případě, že elektrická instalace varné desky vyžaduje úpravu rozvaděče či výměnu jističe, je svépomocná instalace nevhodná a nebezpečná. Vždy se ujistěte, že kabel pro indukční desku je pevně uchycen v odlehčovací sponě, která brání vytržení vodičů ze svorek při manipulaci s deskou. Dodržení těchto zásad zajistí dlouhou životnost vašeho spotřebiče a předejde zbytečným technickým závadám.

Krok za krokem: připojení varné desky k elektrické síti

Kvalitní elektrická instalace varné desky vyžaduje precizní přístup, neboť správný postup připojení varné desky k elektrické síti přímo ovlivňuje provozní bezpečnost a životnost vašeho spotřebiče. Následující návod popisuje, jak bezpečně připojit indukční varnou desku k elektrické síti s důrazem na dodržení technických norem.

Příprava kabelu a nářadí

Pro spolehlivé fungování desky je nezbytný správně dimenzovaný kabel pro indukční desku, který musí mít vnější průměr minimálně 8 mm pro zajištění dostatečné izolace a pevnosti v průchodce. Vždy používejte měděný vodič s průřezem žil 2,5 mm², který je dimenzován pro běžné zatížení varných zón. Pro manipulaci si připravte odizolovací kleště, plochý a křížový šroubovák a kvalitní bezšroubové nebo šroubové svorky, pokud nejsou součástí desky. Častá chyba: použití příliš tenkého kabelu nebo nedostatečné odizolování konců vodičů, což vede k přehřívání spojů. Na co si dát pozor: kabel nesmí být v místě průchodu skříňkou skřípnutý ani nadměrně napnutý, což by mohlo způsobit mechanické poškození izolace.

Připojení vodičů podle schématu

Samotná montáž varné desky vyžaduje striktní dodržení schématu, které naleznete na spodní straně spotřebiče nebo v přiložené dokumentaci. Schéma se liší podle toho, zda zapojujete varnou desku na 230V nebo třífázově na 400V.

1. Odstranění krytu – odšroubujte krytku svorkovnice na spodní straně desky a připravte si přístup k připojovacím můstkům.
2. Identifikace vodičů – fázový vodič (obvykle hnědý nebo černý) musí být připojen přesně podle schématu na označené svorky L1, případně L2.
3. Instalace nulového vodiče – modrý nulový vodič zapojte na svorku označenou jako N, přičemž dbejte na pevné dotažení šroubu.
4. Připojení uzemnění – žlutozelený vodič uzemnění pevně připojte na svorku se symbolem uzemnění, protože toto spojení zajišťuje bezpečnost připojení varné desky při případné poruše.
5. Osazení můstků – v případě jednofázového zapojení na 230V propojte příslušné svorky měděnými můstky podle nákresu výrobce, aby byla zajištěna správná distribuce proudu.

Tento postup je vhodný pro zkušené kutily se základní znalostí elektrotechniky, zatímco pro uživatele bez zkušeností s elektrickými rozvody se připojení k síti rozhodně nehodí a vyžaduje asistenci certifikovaného elektrikáře.

Kontrola a testování zapojení

Po mechanickém upevnění všech vodičů je nutné provést finální ověření celého systému předtím, než nahodíte jistič pro varnou desku.

1. Kontrola pevnosti – zatáhněte za každý vodič, abyste ověřili, že je ve svorce pevně zafixován a nehrozí jeho uvolnění vibracemi.
2. Měření napětí – pomocí přístroje zvaného měřič napětí (zkoušečka) ověřte, zda je mezi fází a nulou napětí 230V a zda je uzemnění vodivě spojeno s ochranným vodičem.
3. Inspekce těsnění – zkontrolujte, zda těsnění varné desky správně doléhá k pracovní desce, aby do prostoru svorkovnice nepronikla vlhkost z vaření.
4. Testování varné desky – po zapnutí jističe krátce aktivujte každou varnou zónu na nízký výkon a sledujte, zda se na displeji neobjevují chybové kódy indikující špatné zapojení fází.

Odborná rada: Pokud při zapojení varné desky Electrolux nebo jiného výrobce cítíte po zapnutí zápach spáleniny nebo slyšíte bzučení, okamžitě vypněte jistič a zkontrolujte dotažení všech svorek. Pravidelná údržba varné desky spočívá také v občasné kontrole, zda se vlivem tepelné roztažnosti neuvolnily přívodní vodiče v napájecí krabici.

Otázka: Jaký jistič je potřeba pro indukční varnou desku?

Pro standardní indukční desku se čtyřmi varnými zónami se obvykle instaluje jistič o hodnotě 16A nebo 20A v závislosti na celkovém příkonu spotřebiče. Vždy se řiďte údaji na štítku výrobce, kde je uveden maximální příkon v kilowattech.

Otázka: Může být špatné zapojení fází nebezpečné?

Ano, nesprávné zapojení může vést k trvalému poškození elektroniky desky, nebo v horším případě k úrazu elektrickým proudem při dotyku s kovovým rámem. Proto je kontrola pomocí měřiče napětí před prvním spuštěním nezbytným bezpečnostním opatřením.

Mechanické požadavky a montáž varné desky

Správná montáž varné desky vyžaduje precizní přípravu otvoru v pracovní ploše, která přímo ovlivňuje stabilitu a životnost spotřebiče. Standardizované rozměry pro výřez v pracovní desce odpovídají šířkám varných ploch 30, 60 nebo 80 cm. Při vytváření otvoru vždy postupujte podle šablony přiložené výrobcem k danému modelu, protože i milimetrové odchylky mohou komplikovat usazení těsnění varné desky.

Pro dlouhodobou funkčnost elektroniky je klíčové zajistit dostatečný prostor pro chlazení. Pod spodní hranou varné desky musí zůstat minimálně 60 mm volného prostoru, který umožní cirkulaci vzduchu. Nedodržení tohoto parametru vede k přehřívání výkonových modulů a následnému vypínání desky během provozu. V případě, že pod deskou plánujete umístit zásuvku nebo troubu, zajistěte, aby mezi nimi byla pevná přepážka s ventilačními otvory.

Odborná rada: Častou chybou při instalaci je nedodržení minimální vzdálenosti od zadní stěny linky, která by měla být alespoň 50 mm, aby nedocházelo k tepelnému namáhání obkladů nebo zadního panelu.

Při plánování celého procesu, kam patří i elektrická instalace varné desky, berte v úvahu materiál pracovní desky. Kuchyňská linka musí vykazovat vysokou tepelnou odolnost a tvarovou stálost. Pokud instalujete desku do měkčích materiálů, jako je laminát, vždy použijte dodané těsnicí prvky, které zabrání průniku vlhkosti do řezné hrany.

Vhodné materiály a technické pokyny

Při výběru pracovní plochy pro vestavbu zvažte následující materiály, které vyhovují nárokům na tepelnou zátěž:

• Přírodní kámen (např. žula nebo mramor) – vyžaduje přesné řezání strojem a nosnou konstrukci.
• Masivní dřevo – nutné ošetření řezných hran kvalitním olejem či lakem proti nasáknutí vlhkostí.
• Kompozitní materiály – nabízejí vysokou odolnost a snadnou údržbu při zachování tepelné stability.
• Vysoce odolné lamináty – při montáži vyžadují dokonalé utěsnění hran silikonem pro zamezení bobtnání desky.

Tato sekce tvoří základní pokyny pro zapojení varné desky, kde správné mechanické usazení přímo souvisí s bezpečností připojení varné desky. Pokud pracujete s indukčním typem, pamatujte, že správný kabel pro indukční desku musí být veden tak, aby nepřicházel do styku s horkými částmi spodní strany spotřebiče. Montáž varné desky se hodí pro domácnosti, které mají připravený dostatečně pevný podklad a prostor pro odvětrávání. Pro instalaci do tenkostěnných nebo nestabilních materiálů se tato montáž nehodí bez vyztužení pracovní plochy ocelovými profily. Vždy se ujistěte, že zvolený jistič pro varnou desku odpovídá celkovému příkonu spotřebiče uvedenému na štítku.

Těsnění a utěsnění varné desky při instalaci

Správná montáž varné desky zahrnuje nejen elektrické zapojení, ale také precizní utěsnění, které chrání vnitřní elektroniku i pracovní desku před vlhkostí a nečistotami. Před samotným usazením do výřezu musíte na spodní stranu skla varné desky nalepit kvalitní pěnové těsnění. Toto těsnění standardně disponuje tloušťkou 2 až 3 mm, což zajišťuje optimální přítlak po celém obvodu. Při lepení dbejte na to, aby pěnová páska nikde nepřekrývala rohy a tvořila souvislou linii bez mezer.

Pro dosažení maximální ochrany po obvodu varné desky doporučuji aplikovat tenkou vrstvu neutrálního silikonového tmelu. Je kritické, aby zvolený silikon byl tepelně odolný minimálně do 160 °C, protože sklo varné desky se během provozu intenzivně zahřívá. Pokud byste použili běžný sanitární silikon, hrozí jeho degradace a následné drolení.

Při provádění těchto úkonů dodržujte následující postup:

• Očistěte pracovní desku i spodní hranu skla od mastnoty a prachu pro dokonalou přilnavost.
• Pěnové těsnění aplikujte rovnoměrně na spodní hranu skla varné desky.
• Po usazení desky do výřezu vyhlaďte případný přebytek silikonového tmelu pomocí stěrky namočené v mýdlové vodě.
• Před prvním vařením nechte tmel vytvrdnout po dobu minimálně 24 hodin, aby se předešlo narušení spoje teplem.

Odborná rada: Častou chybou při instalaci je nanesení příliš silné vrstvy tmelu, která znemožňuje správné dosednutí desky a může vést k pnutí skla. Pokud hledáte návod připojení varné desky k elektřině, pamatujte, že teprve po dokonalém vytvrdnutí tmelu můžete bezpečně provést finální zapojení varné desky do elektrické sítě a spustit zátěžový test.

Tento způsob těsnění je vhodný pro všechny standardní vestavné modely. Naopak se nehodí pro desky instalované v rovině s pracovní deskou, kde se používají odlišné dilatační technologie. Správná montáž varné desky a její následné utěsnění přímo ovlivňují životnost přístroje. Vždy se ujistěte, že elektrická instalace varné desky odpovídá platným normám, a pokud si nejste jisti, jak zapojit indukční varnou desku do elektrické sítě, přizvěte na finální kontrolu kvalifikovaného elektrikáře. Bezpečnost připojení varné desky je prioritou pro předcházení zkratům a poškození elektronických komponentů.

Testování a první spuštění varné desky

Jakmile dokončíte samotné zapojení varné desky a ověříte dotažení všech svorek, přichází na řadu fáze ověření funkčnosti. Před zapnutím jističe pro varnou desku se vždy ujistěte, že na povrchu varné zóny neleží žádné kovové předměty nebo zbytky montážního materiálu. Správné připojení varné desky k elektrické síti vyžaduje, aby elektrická instalace varné desky byla před prvním spuštěním suchá a bez nečistot.

Postup aktivace a kontrola systému

Po nahození hlavního jističe desku aktivujte dotykem na ovládací panel. Moderní indukční desky při prvním spuštění automaticky provedou interní diagnostiku. Pokud je montáž varné desky provedena správně, displej se rozsvítí bez varovných signálů. Častá chyba: uživatelé přehlížejí chybové hlášky, které značí špatné zapojení fází nebo nulového vodiče. Pokud se na displeji objeví kód, okamžitě vypněte jistič a překontrolujte zapojení kabelu pro indukční desku podle schématu výrobce.

Odborná rada: Při prvním spuštění si všímejte reakce ovládacího panelu na dotyk a zvukové signalizace ventilátorů. Pokud ventilátor hlučí nepravidelně nebo deska nereaguje, může jít o vadu řídicí elektroniky.

• Očistěte skleněný povrch vlhkým hadříkem a jemným čisticím prostředkem, abyste odstranili zbytky prachu a mastnoty z instalace.
• Aktivujte varné zóny postupně od nejmenší po největší a nechte je běžet na nízký výkon po dobu 60 sekund.
• Sledujte, zda se na displeji neobjevují chybové hlášky, které indikují nesprávnou komunikaci mezi deskou a elektrickou sítí.
• Zkontrolujte těsnění varné desky, zda po usazení do pracovní desky nikde neodstává a brání vniknutí tekutin dovnitř skříňky.
• Ověřte, zda pod deskou zůstal volný prostor minimálně 60 mm pro zajištění správné cirkulace vzduchu a prevenci přehřátí.

Tento postup testování se hodí pro každého, kdo provádí instalaci svépomocí a má k dispozici měřič napětí pro ověření správnosti zapojení. Naopak se nehodí v případě, že si nejste jisti zapojením fází u třífázového rozvodu, kdy může při chybě dojít k trvalému poškození elektroniky. V takovém případě doporučuji přenechat první spuštění kvalifikovanému elektrikáři. Bezpečnost připojení varné desky je prioritou, proto nikdy nezkoušejte desku zapínat, pokud máte pochybnosti o správnosti zapojení vodičů.

Provozní tipy a údržba varné desky

Správná instalace spotřebiče je pouze prvním krokem k jeho dlouhé životnosti. I když jste zvládli odborné připojení varné desky k elektrické síti a ověřili, že jistič pro varnou desku odpovídá výkonu zařízení (obvykle 16 až 32 A), klíčem k efektivitě zůstává každodenní obsluha. Indukční varná deska vyžaduje specifický přístup, zejména při výběru nádobí. Používejte výhradně feromagnetické nádobí, protože pouze to umožňuje přímý a efektivní přenos tepla prostřednictvím elektromagnetického pole. Pokud dno hrnce nemá dostatečné magnetické vlastnosti, indukční cívky nebudou pracovat na plný výkon a spotřeba energie se zbytečně zvýší.

Údržba pro maximální výkon

Pravidelná údržba varné desky prodlužuje životnost elektronických komponentů a zajišťuje bezchybný chod. Nejdůležitějším bodem je zajištění cirkulace vzduchu pod deskou. Ventilační otvory, které se obvykle nacházejí v zadní části nebo pod pracovní deskou, nesmí být blokovány zásuvkami, utěrkami nebo jinými předměty. Pokud dojde k ucpání ventilace, deska se začne přehřívat a automaticky omezí svůj výkon, případně se z bezpečnostních důvodů vypne. Pro správnou funkci chlazení musí být pod deskou ponechán volný prostor minimálně 60 mm.

Dodržujte tyto praktické tipy a pokyny pro připojení varné desky a její následný provoz:

• Povrch desky čistěte pravidelně po každém vaření, aby nedocházelo k připečení zbytků jídel, které mohou poškodit sklokeramickou vrstvu.
• Pro ovládací panel nepoužívejte abrazivní čistící prostředky, které by mohly poškrábat dotykovou plochu a narušit citlivost senzorů.
• Jednou za čas zkontrolujte prostor pod deskou, zda se v blízkosti ventilátorů nehromadí prach či drobky.
• Pokud zaznamenáte neobvyklé hučení nebo chybové hlášení, neprodleně ověřte stav elektrické instalace varné desky a kabel pro indukční desku, zda nejsou tepelně namáhány.

Odborná rada: Častá chyba spočívá v podcenění prostoru pod indukční deskou. Při návrhu kuchyňské linky vždy ponechte pod spotřebičem volnou mezeru alespoň 60 milimetrů pro odvod teplého vzduchu, nikoliv pouze 5 centimetrů, jak se někdy chybně uvádí.

Tento postup je ideální pro moderní indukční varné desky, kde je efektivita přenosu energie prioritou. Pro koho se tato údržba hodí a pro koho ne? Je naprosto nezbytná pro každého majitele indukce, který chce předejít poruchám řídicí elektroniky. Naopak u starších typů sálavých sklokeramických desek není nutné řešit feromagnetické dno, avšak princip čistoty a volné ventilace zůstává pro bezpečnost připojení varné desky shodný.

Řešení běžných problémů po instalaci

I při precizní montáži varné desky se mohou vyskytnout komplikace, které vyžadují rychlou diagnostiku a správný zásah. Následující postup vám pomůže identifikovat příčiny problémů a navrátit zařízení do plného provozu.

Typické chybové hlášky a jejich význam

Chybové hlášky na ovládacím panelu jsou prvním indikátorem, že elektrická instalace varné desky nebo provozní podmínky nejsou v pořádku. Častou příčinou je nesprávné zapojení, kdy nesedí fáze nebo chybí nulový vodič, což řídicí jednotka okamžitě identifikuje a zablokuje. Pokud se na displeji objeví kód indikující přehřátí, deska se preventivně vypne, aby nedošlo k poškození elektroniky. K přehřátí dochází nejčastěji při nedostatečném odvětrávání pod deskou, kdy horký vzduch nemůže volně proudit ven.

Odborná rada: Před opětovným spuštěním vždy zkontrolujte, zda máte v instalačním prostoru pod deskou dostatečnou volnou mezeru pro cirkulaci vzduchu dle pokynů výrobce.

• E2 nebo podobné kódy často značí chyby při zapojení indukční varné desky.
• Symboly blikajícího písmene indikují nedostatečné napětí v síti.
• Ikony teploty varují před překročením provozních limitů desky.

Pokud po restartu jističe pro varnou desku hláška přetrvává, může být problém v interním propojení kabeláže. V takovém případě důrazně doporučuji konzultaci s certifikovaným elektrikářem, který proměří napětí přímo na svorkovnici.

Postupy při nefunkčnosti plotýnek

Pokud řešíte problém, jak řešit nefunkčnost plotýnek, zaměřte se nejdříve na interakci mezi varnou zónou a použitým nádobím. Indukční technologie vyžaduje feromagnetické dno, bez kterého deska nádobu nerozpozná a zónu neaktivuje. Nevhodné nádobí způsobuje nefunkčnost plotýnek, která se projevuje blikáním ikony nebo okamžitým vypnutím zóny po položení hrnce.

Častá chyba: Použití nádobí s příliš malým průměrem dna vzhledem k velikosti varné zóny, což vede k tomu, že deska zónu vůbec nespustí.

Při diagnostice postupujte následovně:

1. Ověření nádobí – vyzkoušejte jiný kus nádobí, o kterém víte, že je určeno pro indukci.
2. Kontrola napájení – ujistěte se, že jistič pro varnou desku není vypnutý nebo nevybavený.
3. Překontrolování zapojení – ověřte, zda kabel pro indukční desku pevně drží v připojovací krabici.

Tento postup se hodí pro běžné uživatele při základní diagnostice, ale pro koho se nehodí? Pokud zaznamenáte zápach spáleniny nebo viditelné poškození kabeláže, okamžitě odpojte přívod elektřiny a nepokoušejte se o žádné další úkony. Bezpečnost připojení varné desky je prioritou, a proto v případě pochybností o správnosti elektrického zapojení vždy přenechte opravu odborníkovi. Neodborné zásahy do vnitřní elektroniky mohou vést k trvalému poškození desky nebo k ohrožení vaší bezpečnosti.

Specifika připojení k různým typům elektrických sítí

Volba způsobu, jakým provedete připojení varné desky k elektrické síti, zásadně ovlivňuje její budoucí provozní stabilitu i bezpečnost elektrické instalace varné desky. Správné dimenzování jističů a průřezů vodičů zajistí, že montáž varné desky proběhne v souladu s normami a předejdete přetěžování sítě.

Jednofázové připojení 230 V

Jednofázové připojení představuje základní variantu, která využívá napětí 230 V. Pro bezpečný provoz je nezbytné použít odpovídající jistič pro varnou desku s hodnotou 32 A, aby nedocházelo k výpadkům při plném výkonu všech zón. Při tomto zapojení varné desky na 230 V musíte instalovat měděný kabel o průřezu minimálně 4 mm², který zvládne vysoký odběr proudu. Častá chyba spočívá v použití standardního zásuvkového okruhu s jištěním 16 A, který pro moderní indukční desky s vysokým příkonem není dostatečný. Vždy si ověřte parametry vaší desky, protože toto zapojení je vhodné pouze pro modely s omezeným příkonem nebo specifickou vnitřní elektronikou podporující tento režim.

Dvoufázové připojení

Dvoufázové připojení je v českých domácnostech nejčastější volbou při modernizaci kuchyně. Využívá dvě fáze, přičemž každá je chráněna vlastními pojistkami 16 A. Pro tento typ instalace se používá kabel pro indukční desku s pěti žilami a průřezem minimálně 2,5 mm². Tento způsob rozděluje zátěž mezi dva okruhy, čímž zvyšuje bezpečnost připojení varné desky a snižuje riziko přehřívání vodičů. Pokud plánujete zapojení varné desky na dvě fáze, důrazně doporučuji ověřit, zda je váš domovní rozvaděč na tuto zátěž připraven a zda disponuje dostatečnou rezervou výkonu.

Třífázové připojení 400 V

Třífázové připojení s napětím 400 V představuje nejefektivnější řešení pro výkonné spotřebiče. Umožňuje rovnoměrné rozložení zátěže mezi všechny tři fáze, což výrazně zvyšuje stabilitu elektrické sítě v domácnosti. Tímto způsobem dosáhnete optimálního využití výkonu varné desky, zejména při současném používání více varných zón na maximální stupeň. Odborná rada: toto zapojení je ideální pro velké rodiny, které vaří často a intenzivně. Pro koho se toto řešení nehodí? Pokud váš bytový dům disponuje pouze jednofázovým přívodem, třífázová instalace není bez náročné rekonstrukce přívodního vedení možná. Vždy proto konzultujte technické možnosti vašeho bytu s kvalifikovaným elektrikářem, který posoudí stav stávající elektroinstalace.

Bezpečná demontáž a výměna varné desky

Před zahájením jakékoliv manipulace se zařízením je naprostou prioritou zajištění bezpečnosti. Bezpečná demontáž varné desky vyžaduje precizní postup, který eliminuje riziko úrazu elektrickým proudem. Vypnutí jističe předchází jakékoliv další činnosti, přičemž je nutné ověřit stav napětí zkoušečkou. Pokud si nejste jisti stavem vaší elektrické instalace varné desky, důrazně doporučuji přenechat tyto úkony kvalifikovanému elektrikáři.

Postup pro výměnu varné desky

1. Vypnutí jističe – vypněte příslušný jistič pro varnou desku v rozvaděči a zajistěte jej proti nechtěnému zapnutí.
2. Ověření beznapěťového stavu – použijte dvoupólovou zkoušečku napětí na přívodních svorkách pod deskou, abyste potvrdili, že v systému není proud.
3. Odpojení kabelů – demontáž varné desky vyžaduje opatrné uvolnění elektrických kabelů ze svorkovnice, přičemž si poznamenejte zapojení jednotlivých vodičů.
4. Odstranění těsnění – vyjměte desku z výřezu pracovní desky a opatrně odstraňte staré těsnění varné desky, aby byl povrch připraven pro novou montáž.

Odborná rada: Častou chybou při výměně je ponechání původního napájecího kabelu, který může být vlivem tepelného namáhání křehký nebo poškozený. Vždy zkontrolujte, zda je použitý kabel pro indukční desku v bezchybném stavu a odpovídá průřezem novému spotřebiči. Na co si dát pozor: při vytahování desky z pracovní desky nepoužívejte nadměrnou sílu, abyste nepoškodili okolní materiál, zejména pokud je deska přilepená silikonem.

Tato výměna varné desky se hodí pro majitele, kteří disponují základní znalostí elektroinstalace a mají k dispozici revizní přístroje. Naopak pro uživatele se starými hliníkovými rozvody nebo nevyhovujícím jističem je tato práce nevhodná a vyžaduje kompletní revizi elektrického obvodu. Správná montáž varné desky začíná čistým a rovným podkladem, který zaručí dlouhou životnost těsnění a stabilitu varné plochy. Dodržení těchto pokynů pro připojení varné desky k elektrické síti je klíčové pro bezpečný provoz celé domácnosti.

Časté dotazy k připojení varné desky k elektrické síti

Otázka: Jaký jistič je potřeba pro připojení indukční varné desky?

Doporučená hodnota jističe pro standardní indukční desky se pohybuje mezi 16 a 32 ampéry. Přesná hodnota závisí na celkovém příkonu spotřebiče a zvoleném způsobu zapojení varné desky do elektrické sítě.

Otázka: Jaký kabel použít pro připojení varné desky?

Pro jednofázové připojení použijte kabel s průřezem vodičů 4 mm². V případě dvoufázového nebo třífázového zapojení postačuje kabel pro indukční desku s průřezem 1,5 až 2,5 mm², vždy dle požadavků výrobce.

Otázka: Na co si dát pozor při zapojení varné desky?

Častá chyba spočívá v záměně pracovního a nulového vodiče nebo v nedostatečném dotažení svorek. Vždy striktně dodržujte schéma zapojení přiložené k vašemu konkrétnímu modelu.

Otázka: Jak připojit varnou desku k elektrické síti krok za krokem?

Postup zahrnuje vypnutí hlavního jističe, přípravu kabeláže, zapojení vodičů dle schématu na štítku desky a kontrolu uzemnění. Bezpečnost připojení varné desky ověřte měřením napětí mezi fází a nulou před prvním spuštěním.

Otázka: Mohu připojit varnou desku na běžný jistič 10 A?

Ne, tento jistič je pro varnou desku zcela nedostatečný. Při zapnutí více zón dojde k přetížení obvodu a okamžitému vybavení jističe, v horším případě k tavení izolace kabelů.

Otázka: Proč je důležitý prostor 60 mm pod varnou deskou?

Tento prostor slouží jako ventilační zóna pro odvod odpadního tepla z elektroniky. Bez dostatečného proudění vzduchu dochází k přehřívání komponent a zkrácení životnosti desky.

Otázka: Jaké těsnění je vhodné pro utěsnění varné desky?

K utěsnění použijte speciální pěnovou pásku o tloušťce 2 až 3 mm, která je součástí balení. Alternativně lze použít neutrální silikonový tmel odolný vůči teplotám do 160 °C.

Otázka: Co dělat při chybových hláškách na varné desce?

Nejprve zkontrolujte, zda je elektrická instalace varné desky v pořádku a zda používáte vhodné feromagnetické nádobí. Pokud chyba přetrvává, odpojte desku od napájení a kontaktujte autorizovaný servis.

Otázka: Jak často je potřeba čistit varnou desku?

Údržba varné desky by měla probíhat po každém vaření pomocí jemného hadříku. Pravidelné odstranění mastnoty zabraňuje zapečení nečistot do sklokeramického povrchu.

Otázka: Je možné připojit varnou desku na 400 V třífázově?

Ano, třífázové zapojení je ideální pro rovnoměrné rozložení zátěže. Tento způsob montáže varné desky zajišťuje stabilitu napětí i při současném provozu všech varných zón.

Otázka: Jak správně uzemnit varnou desku?

Zelenožlutý vodič musí být vždy pevně připojen na svorku označenou symbolem uzemnění. Toto spojení je klíčové pro ochranu před úrazem elektrickým proudem při případné poruše izolace.

Otázka: Co dělat při výměně staré varné desky?

Před demontáží vypněte jistič a ověřte absenci napětí zkoušečkou. Ujistěte se, že průřez stávajícího kabelu odpovídá požadavkům nového spotřebiče, aby byla zachována bezpečnost připojení varné desky.

Otázka: Jaký je rozdíl mezi jednofázovým a dvoufázovým připojením?

Jednofázové zapojení využívá jeden vodič 230 V a vyžaduje silný jistič 32 A. Dvoufázové zapojení rozděluje výkon mezi dvě fáze s jističi 16 A, což je šetrnější k domovní instalaci.

Otázka: Může nesprávné zapojení poškodit varnou desku?

Ano, chyby při zapojení varné desky, jako je přivedení 400 V na svorku určenou pro 230 V, vedou k okamžitému zničení řídicí elektroniky. Pro koho se toto zapojení hodí? Pro osoby s platnou elektrotechnickou kvalifikací; pro laiky je vždy vhodnější odborná montáž.

Otázka: Jak dlouho je aktivní funkce Power Boost u indukční desky?

Tato funkce využívá maximální výkon a je z bezpečnostních důvodů omezena časovačem na 10 minut. Poté se výkon automaticky sníží, aby nedošlo k přehřátí cívky.
