SDR 17 u potrubí: význam a praktické využití v instalacích
SDR 17 označuje poměr průměru potrubí k tloušťce jeho stěny, což přímo ovlivňuje pevnost a schopnost trubek odolávat pracovnímu tlaku. Tento parametr je zásadní zejména u polyetylenového potrubí používaného v rozvodech vody a izolaci vodovodního potrubí. Správný výběr SDR hodnoty zajistí dlouhou životnost a bezpečný provoz instalace.
Podstata v kostce
- SDR 17 je poměr vnějšího průměru k tloušťce stěny trubky roven 17.
- Trubky PE 80 se SDR 17 vydrží pracovní tlak 8 atmosfér při 20 °C.
- Životnost potrubí SDR 17 je až 50 let při správné instalaci a provozu.
- SDR 17 je vhodné pro vodovodní systémy, závlahy a nízkopodlažní stavby.
- Tepelná izolace potrubí může snížit tepelné ztráty až o 70 %.

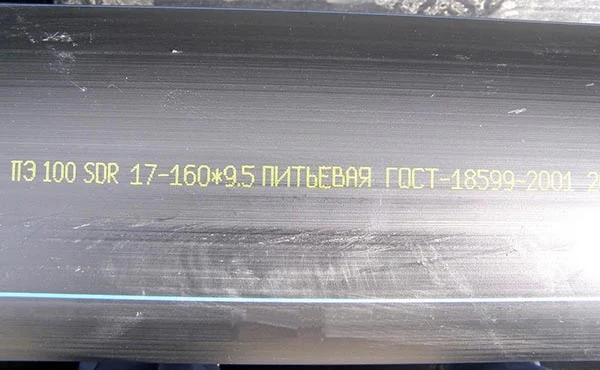

Co je SDR 17 a jak se počítá u potrubí
SDR 17 u potrubí znamená, že poměr vnějšího průměru trubky k tloušťce její stěny je roven 17. Tento poměr určuje pevnost trubek a ovlivňuje jejich schopnost odolávat pracovnímu tlaku. Výraz SDR znamená Standard Dimension Ratio a je klíčový parametr zejména u polyetylenových trubek, které se často používají pro vodovodní potrubí.
SDR se vypočítá podle vzorce:
- SDR = vnější průměr trubky (D) dělený tloušťkou stěny (S)
Například u potrubí se vnějším průměrem 34 mm a SDR 17 je tloušťka stěny přibližně 2 mm (34 ÷ 17 = 2).
Co udává SDR 17 u potrubí a jak ho použít
Poměr SDR 17 zajišťuje dostatečnou pevnost trubek při standardních tlacích vodovodního systému a ovlivňuje životnost potrubí SDR 17 díky správné tloušťce stěny. Nižší SDR znamená silnější stěnu a vyšší pracovní tlak, vyšší SDR naopak tenčí stěnu a nižší pevnost. Proto je SDR 17 často kompromisem mezi odolností a materiálovou úsporou.
Tip: Při výběru potrubí s SDR 17 sledujte také normy pro potrubí a doporučenou izolaci vodovodního potrubí, aby se prodloužila jeho životnost a zabránilo se poškození.
Technické vlastnosti trubek SDR 17
Trubky označené SDR 17 představují standardizovaný poměr průměru k tloušťce stěny, který přímo ovlivňuje jejich pevnost a pracovní tlak. Tento parametr je zásadní pro správný výběr potrubí podle konkrétních požadavků na tlak a životnost v instalacích.
Tlaková odolnost trubek SDR 17 z PE 80 a PE 100
Polyetylenové potrubí SDR 17 z materiálu PE 80 zvládá pracovní tlak až 8 atmosfér při teplotě 20 °C. Varianta z PE 100 nabízí vyšší pevnost trubek SDR a odolává tlaku až 10 atmosfér ve stejných podmínkách. Tento rozdíl umožňuje lepší přizpůsobení potrubí nárokům potrubních systémů s různými tlakových požadavky.
| Materiál | Pracovní tlak při 20 °C | Tloušťka stěny potrubí (mm) |
|---|---|---|
| PE 80 | 8 atmosfér | dle průměru a SDR 17 |
| PE 100 | 10 atmosfér | dle průměru a SDR 17 |
| SDR 17 | Poměr průměru k tloušťce | 17 |
Životnost trubek SDR 17 při standardních podmínkách
Životnost potrubí SDR 17 je při dodržení pracovního tlaku 8 atmosfér a teploty 20 °C až 50 let. Taková dlouhodobá spolehlivost podporuje použití tohoto typu potrubí v zásobování vodou i dalších aplikacích. U PE 100 může být díky vyšší pevnosti životnost v některých podmínkách ještě prodloužena.
Tip: Častou chybou při montáži je podcenění izolace vodovodního potrubí, což může zkrátit skutečnou životnost. Proto doporučuji správně zvolit a instalovat izolaci podle typu potrubí a provozních podmínek.
Použití trubek SDR 17 v praxi
Trubky SDR 17 představují optimální volbu pro vodovodní systémy a závlahy díky své střední tlakové odolnosti, která dosahuje přibližně 8 atmosfér. Tato hodnota pracovní tlaku trubek umožňuje bezpečné využití v nízkopodlažních budovách, kde není potřeba extrémně vysoká pevnost, ale spolehlivost a dlouhá životnost potrubí jsou klíčové. Polyetylenové potrubí s tloušťkou stěny odpovídající SDR 17 nabízí vyvážený poměr mezi pevností trubek a jejich flexibilitou.
Proč se používá SDR 17 u vodovodních trubek
Použití a výhody potrubí se SDR 17 spočívají v jeho schopnosti vydržet tlakové zatížení bez nadměrné tloušťky stěny, což zjednodušuje montáž a snižuje náklady na materiál. Izolace vodovodního potrubí se u těchto trubek často řeší standardními materiály, protože životnost potrubí SDR 17 překračuje 50 let při správné instalaci a provozu.
- vhodné pro rozvody pitné vody v rodinných domech a menších objektech
- ideální pro zavlažovací systémy zahrad a zemědělství
- spolehlivé v instalacích nízkopodlažních budov s běžným pracovním tlakem
- snadná manipulace díky střední tloušťce stěny potrubí
Na co si dát pozor: častou chybou je nesprávné dimenzování potrubí podle požadovaného pracovního tlaku, což může vést k předčasnému opotřebení. Trubky SDR 17 se hodí pro aplikace s tlakem do 8 atmosfér, pro vyšší tlaky je vhodnější použití potrubí s nižším SDR číslem (silnější stěnou).
Normy a legislativa pro SDR 17 u potrubí
Normy GOST 18599-2001 a ČSN EN 806 přesně regulují technické parametry potrubí SDR 17, jako jsou tloušťka stěny potrubí a pracovní tlak trubek. Tyto standardy zajišťují, že polyetylenové potrubí splňuje požadavky na pevnost trubek SDR a tím i na bezpečný provoz a dlouhou životnost potrubí SDR 17. Vyhláška Ministerstva průmyslu a obchodu č. 193/2007 Sb. a vyhláška 151/2001 Sb. stanovují požadavky na izolaci vodovodního potrubí, což je klíčové pro prevenci tepelných ztrát a kondenzace.
Správný výběr potrubí podle SDR 17 závisí na dodržení těchto norem a vyhlášek, které garantují optimální kombinaci pevnosti a flexibility trubek v konkrétním provozním prostředí.
- GOST 18599-2001 definuje dimenze a materiálové vlastnosti potrubí SDR 17
- ČSN EN 806 určuje technické požadavky na instalaci a provoz
- Vyhláška 193/2007 Sb. reguluje izolaci vodovodního potrubí
- Vyhláška 151/2001 Sb. stanovuje hygienické normy pro rozvody vody
Co udává SDR 17 u potrubí a jak ho použít
SDR 17 vyjadřuje poměr průměru potrubí k tloušťce stěny, což přímo ovlivňuje pevnost trubek SDR a práci s pracovním tlakem trubek. Díky tomu se potrubí SDR 17 často používá tam, kde je vyžadována vyšší odolnost proti mechanickému poškození a dlouhodobá životnost potrubí SDR 17. Dodržení norem je nezbytné pro správné použití a bezpečný provoz.
Tepelná izolace potrubí SDR 17 a její význam
Tepelná izolace potrubí SDR 17 výrazně snižuje tepelné ztráty, a to až o 70 %. Izolace je nezbytná zejména u polyetylenového potrubí používaného pro vodovodní instalace, protože správná tloušťka izolace ovlivňuje pracovní tlak trubek a prodlužuje životnost potrubí SDR 17. Doporučená tloušťka izolace závisí na vnitřním průměru potrubí a volí se tak, aby zajistila optimální tepelnou ochranu a minimalizovala riziko kondenzace.
Pro izolaci vodovodního potrubí se nejčastěji používají materiály jako minerální vlna a polyuretan, které mají dobré izolační vlastnosti a odolnost vůči vlhkosti. Správně zvolená izolace také přispívá k zachování pevnosti trubek SDR a tím i k bezpečnému provozu celé instalace.
| Průměr potrubí (mm) | Doporučená tloušťka izolace (mm) | Používaný materiál |
|---|---|---|
| 20-50 | 20-30 | Polyuretan |
| 50-110 | 30-50 | Minerální vlna |
| 110 a více | 50-100 | Polyuretan nebo minerální vlna |
Jak izolovat odpadní potrubí s SDR 17
Izolace odpadních trubek SDR 17 se volí podle teploty odpadní vody a typu instalace. Minerální vlna je vhodná pro vyšší teploty, zatímco polyuretan lépe izoluje při nižších teplotách. Správná izolace zabraňuje nežádoucím tepelným ztrátám a kondenzaci, což prodlužuje životnost potrubí a zvyšuje jeho pevnost.
Porovnání SDR 17 s jinými SDR hodnotami
Porovnání SDR 17 s jinými SDR hodnotami ukazuje rozdíly v tloušťce stěny potrubí, pracovní tlaku trubek a ceně. Tyto parametry ovlivňují pevnost trubek SDR i jejich vhodnost pro konkrétní použití v instalacích.
| SDR hodnota | Tloušťka stěny potrubí | Pracovní tlak trubek | Cena potrubí |
|---|---|---|---|
| SDR 13,6 | Nejvyšší | 10 atmosfér | Nejvyšší |
| SDR 17 | Střední | 8 atmosfér | Střední |
| SDR 21 | Nižší | 6 atmosfér | Nižší |
| SDR 26 | Nejnižší | Méně než 6 atmosfér | Nejnižší |
SDR 13,6 – vysoká pevnost a cena
SDR 13,6 má tloušťku stěny potrubí umožňující pracovní tlak trubek až 10 atmosfér. Toto polyetylenové potrubí se hodí pro aplikace vyžadující vysokou pevnost, například u potravinářských kapalin. Jeho nevýhodou je vyšší cena potrubí.
SDR 17 – optimální poměr pevnosti a ceny
SDR 17 u potrubí udává střední tloušťku stěny, která zajišťuje pracovní tlak trubek kolem 8 atmosfér. Díky tomu má dobrý poměr životnosti potrubí SDR 17 k ceně a používá se běžně pro vodovodní instalace, kde není třeba extrémní tlaková odolnost.
SDR 21 a SDR 26 – nižší tlak a nižší cena
Potrubí s hodnotou SDR 21 vydrží pracovní tlak trubek 6 atmosfér, SDR 26 pak ještě méně. Nízká tloušťka stěny snižuje cenu potrubí, ale omezuje jeho použití na instalace s nižšími nároky na tlak. Izolace vodovodního potrubí je zde důležitá kvůli nižší pevnosti trubek SDR.
Metody spojování a instalace trubek SDR 17
Montáž potrubí SDR 17 vyžaduje precizní dodržení technologického postupu, který zásadně ovlivňuje životnost potrubí SDR 17 a jeho pevnost. Trubky SDR 17 se spojují třemi základními metodami: svařováním, pomocí tvarovek a lepením spojů. Svařování trubek z polyetylenového potrubí zajišťuje pevné a těsné spoje vhodné pro vysoký pracovní tlak trubek. Použití tvarovek umožňuje rychlou a flexibilní instalaci bez nutnosti speciálního vybavení. Lepení spojů se často využívá u menších průměrů a tam, kde je potřeba spojení bez tepelných vlivů.
Správná izolace vodovodního potrubí je nezbytná pro ochranu před mechanickým poškozením a tepelnými ztrátami, čímž se prodlužuje životnost potrubí SDR 17. Doporučené metody spojování a instalace trubek SDR 17 zahrnují také kontrolu tloušťky stěny potrubí a dodržení normovaných parametrů, které zaručují bezpečný provoz.
- Příprava trubek – očistit a odřezat na požadovanou délku s přesností na milimetry
- Výběr metody spojení – zvážit svařování, tvarovky nebo lepení podle typu instalace
- Provedení spoje – dodržet přesné teploty a časy při svařování nebo správnou aplikaci lepidla
- Izolace potrubí – použít vhodný izolační materiál, který odpovídá pracovnímu prostředí
- Kontrola spoje – prověřit těsnost a pevnost spoje před uvedením do provozu
Vysvětlení SDR 17 u potrubních trubek
SDR 17 udává poměr mezi průměrem potrubí a tloušťkou stěny potrubí, což ovlivňuje pevnost trubek SDR a jejich schopnost odolávat pracovnímu tlaku trubek. Tento parametr je klíčový pro správný výběr a použití plastových trubek v instalacích s různými nároky.
Vliv SDR 17 na životnost potrubí
SDR 17 je parametr označující poměr průměru trubky k tloušťce její stěny, který přímo ovlivňuje pevnost trubek SDR a jejich schopnost odolávat vnějším i vnitřním tlakům. Co znamená SDR 17 a jak ovlivňuje životnost potrubí? Tento poměr zajišťuje dostatečnou tloušťku stěny potrubí, která umožňuje pracovní tlak trubek až kolem 8 atmosfér. Díky tomu polyetylenové potrubí se SDR 17 dosahuje životnosti až 50 let v běžných provozních podmínkách.
Trubky SDR 17 také odolávají teplotám od -40 °C do +60 °C, což je klíčové pro stabilitu materiálu a dlouhodobou spolehlivost vodovodního potrubí. Správná izolace vodovodního potrubí navíc pomáhá udržet teplotní rozsah a zabraňuje předčasnému stárnutí materiálu.
- SDR 17 garantuje optimální tloušťku stěny potrubí pro střední pracovní tlak
- Polyetylenové potrubí se SDR 17 má vysokou mechanickou pevnost trubek SDR i v náročných podmínkách
- Životnost potrubí SDR 17 dosahuje až 50 let při standardním provozu a správné montáži
Odborná rada: Na co si dát pozor, je správná instalace potrubí SDR 17 podle normy, protože nesprávný montážní postup může výrazně snížit deklarovanou životnost potrubí.
Časté dotazy k SDR 17 u potrubí
Otázka: Co znamená SDR 17 u potrubí?
SDR 17 udává poměr vnějšího průměru potrubí k tloušťce jeho stěny. Hodnota 17 znamená, že tloušťka stěny je 1/17 z vnějšího průměru, což přímo ovlivňuje pevnost trubky a její schopnost odolávat pracovnímu tlaku.
Otázka: K čemu slouží SDR 17 u plastových trubek?
SDR 17 určuje mechanickou odolnost trubek a jejich vhodnost pro přenos vody při nižších tlacích kolem 8 barů. Pomáhá určit správnou tloušťku stěny pro dané použití a zajišťuje dlouhou životnost potrubí.
Otázka: Co udává SDR 17 u potrubí a jak ho použít?
SDR 17 vyjadřuje poměr průměru k tloušťce, který se používá k výběru potrubí podle požadovaného pracovního tlaku. U potrubí SDR 17 je tloušťka stěny menší než u nižších SDR hodnot, proto se hodí pro aplikace s nižším tlakem.
Otázka: Jaký je rozdíl mezi SDR 17 a jinými SDR hodnotami u potrubí?
Nižší SDR hodnota, například SDR 13,6, znamená silnější stěnu a vyšší pevnost trubek, což umožňuje vyšší pracovní tlak (až 10 barů). SDR 17 má tenčí stěnu a nižší tlakovou odolnost, ale je levnější a lehčí.
Otázka: Jaký tlak vydrží trubky SDR 17 z PE 80?
Polyetylenové potrubí PE 80 SDR 17 obvykle snese pracovní tlak do 8 atmosfér při teplotě 20 °C.
Otázka: Jak dlouho vydrží potrubí s označením SDR 17?
Životnost potrubí SDR 17 je až 50 let, pokud je správně instalováno a provozováno v doporučených podmínkách.
Otázka: Kde se nejčastěji používají trubky SDR 17?
Používají se především ve vodovodních rozvodech v domácnostech, závlahových systémech a menších vodovodních sítích s nižším pracovním tlakem.
Otázka: Jaká je doporučená tloušťka tepelné izolace pro potrubí SDR 17?
Pro menší průměry do 22 mm se doporučuje izolace 20 mm, zatímco pro větší průměry až 100 mm, aby se minimalizovaly tepelné ztráty a ochránilo potrubí.
Otázka: Jak se spojují trubky SDR 17?
Montáž potrubí SDR 17 probíhá svařováním, tvarovkami nebo lepením podle platných technologických postupů a norem.
Otázka: Jaké normy platí pro potrubí SDR 17?
Potrubí SDR 17 podléhá normám jako GOST 18599-2001 a ČSN EN 806, které definují technické parametry a kvalitu instalace.
Otázka: Jak tepelná izolace ovlivňuje potrubí SDR 17?
Izolace vodovodního potrubí snižuje tepelné ztráty až o 70 % a chrání potrubí před kondenzací, což prodlužuje životnost potrubí SDR 17.
Otázka: Lze potrubí SDR 17 použít v agresivním prostředí?
Ano, zejména u potrubí z PE 100, které má vyšší chemickou odolnost a životnost až 100 let, vhodné do náročnějších podmínek.
Otázka: Jaké jsou vhodné materiály pro izolaci potrubí?
Nejčastěji se používá minerální vlna, polyuretan, kaučuk a polyetylen v závislosti na typu instalace a požadavcích na tepelnou izolaci.
Otázka: Jaký je teplotní rozsah pro použití trubek SDR 17?
Trubky SDR 17 fungují spolehlivě při teplotách od -40 °C do +60 °C, což pokrývá běžné klimatické podmínky.
Otázka: Jak správně vybrat potrubí podle SDR 17?
Výběr závisí na požadovaném pracovním tlaku, druhu média a plánované životnosti. SDR 17 je vhodné pro aplikace s tlakem do 8 barů a standardní životností.
Otázka: Jaká je doporučená údržba potrubí SDR 17?
Doporučuje se pravidelná kontrola spojů a stavu izolace, aby se předešlo únikům a zajistil bezproblémový dlouhodobý provoz.
