Zapojení LED osvětlení do elektrické sítě 220V návod a výpočet

Přímé zapojení LED pásků do 230V sítě vyžaduje použití kompatibilního LED driveru, který transformuje střídavé napětí na bezpečné stejnosměrné hodnoty. Správný výpočet výkonu LED osvětlení představuje základní krok pro zajištění dlouhé životnosti komponent a prevenci přetížení elektrického obvodu. Následující postup vám pomůže správně dimenzovat napájecí zdroj a bezpečně propojit jednotlivé prvky systému.

Bezpečná příprava elektroinstalace pro zapojení LED osvětlení do sítě 220V

Při práci na elektroinstalaci 230V je naprostou prioritou vypnutí jističe konkrétního světelného okruhu a následné ověření nulového napětí pomocí zkoušečky. Bezpečnost při manipulaci s 230V sítí vyžaduje výhradně použití certifikovaného izolovaného nářadí, které eliminuje riziko úrazu elektrickým proudem při náhodném dotyku živých částí. Postupujte podle normy ČSN EN 60364-1, která definuje přísná pravidla pro instalaci elektrických zařízení v budovách.

Pro správné zapojení LED osvětlení do sítě 220V musíte bezpečně identifikovat jednotlivé vodiče v instalaci. V moderní soustavě TNS se používají následující barvy:

• Hnědý nebo černý vodič: pracovní fáze pod napětím.
• Modrý vodič: střední pracovní vodič, lidově nulák.
• Zelenožlutý vodič: ochranný vodič určený pro uzemnění kovových částí svítidla.

Odborná rada: Před samotným připojením vždy zkontrolujte stav izolace vodičů a jejich průřez. Pro běžné světelné okruhy v domácnosti se standardně používá měděný vodič o průřezu 1,5 mm2.

Tipy a triky pro bezpečné zapojení LED osvětlení do sítě 230V

Při přípravě instalace se vyhněte časté chybě, kterou je nedostatečné odizolování vodičů nebo jejich mechanické poškození při stahování izolace. Pokud instalujete LED driver, zajistěte mu dostatečný prostor pro odvod tepla, což prodlouží životnost celého systému. LED pásky zapojení vyžadují pečlivou kontrolu polarity na výstupu zdroje, aby nedošlo k jejich trvalému poškození. Paralelní zapojení LED je u 230V systémů s LED drivery nejvhodnější metodou, protože zajišťuje rovnoměrný jas všech světelných zdrojů bez nechtěného úbytku napětí LED.

Tento postup se hodí pro každého, kdo má základní znalosti elektrotechniky a disponuje měřicím přístrojem. Naopak, pokud si nejste jisti identifikací vodičů ve starých rozvodech, kde barvy neodpovídají normám, důrazně doporučuji přenechat práci kvalifikovanému elektrikáři. Bezpečnost elektrické instalace je kritickým faktorem, který nesmíte podcenit.

Výběr a výpočet vhodného LED napájecího zdroje (driveru) pro 220V síť

Výběr správného napájecího zdroje je klíčovým krokem pro dlouhodobou stabilitu systému, protože LED driver transformuje napětí 230 V AC ze sítě na bezpečné provozní napětí 12 V nebo 24 V DC. Správný návrh a výpočet výkonu LED osvětlení přímo ovlivňuje životnost diod i samotného zdroje.

Jak vypočítat výkon LED napájecího zdroje pro LED pásky

Pro spolehlivý výpočet výkonu LED musíte znát celkový příkon LED pásku, který získáte vynásobením délky instalace v metrech a příkonu na jeden metr (W/m). K výsledné hodnotě vždy přičtěte 20 % rezervy, aby zdroj nepracoval na hranici svých možností a nedocházelo k jeho přehřívání. Příklad: Pro 5 metrů pásku s příkonem 14,4 W/m je celkový příkon 72 W. Po připočtení 20 % rezervy (14,4 W) získáte minimální požadovaný výkon zdroje 86,4 W. V praxi tedy zvolte nejbližší vyšší výkonovou řadu, například 100 W LED driver.

Typy LED napájecích zdrojů a jejich vhodnost pro 220V síť

LED zdroje se dělí podle výstupní charakteristiky na zdroje s konstantním napětím (12 V nebo 24 V DC) a zdroje s konstantním proudem (mA). Pro běžné LED pásky zapojení vyžaduje výhradně zdroje s konstantním napětím, které zajišťují rovnoměrný jas po celé délce pásku. Zdroje určené pro 230 V síť musí splňovat normy pro bezpečnost elektroinstalace a disponovat odpovídajícím krytím IP podle umístění.

Odborná rada: Častou chybou je poddimenzování zdroje, které vede k rychlé degradaci čipů a blikání světla. Pokud instalujete LED pásky v delších trasách, vždy volte paralelní zapojení LED, abyste předešli nerovnoměrnému úbytku napětí LED.

Jaký kabel použít pro napájení LED pásků z 220V sítě

Výběr kabeláže je zásadní pro eliminaci ztrát energie a zahřívání vodičů. Pro napájení LED pásků z driveru doporučuji použít měděný vodič s průřezem 0,75 mm² až 1,5 mm². U instalací delších než 5 metrů vždy volte silnější průřez, abyste minimalizovali úbytek napětí, který by způsobil nižší svítivost na konci pásku. Při instalaci dbejte na precizní odizolování vodičů v délce 5 až 10 mm, aby nedošlo ke zkratu v konektorech.

• Zkontrolujte polaritu (+ a -) před finálním připojením.
• Používejte pouze zdroje určené pro LED technologii s certifikací CE.
• Zajistěte dostatečnou ventilaci v místě uložení driveru (minimálně 10 cm volného prostoru).
• Pro venkovní instalace používejte UV odolné kabely vedené v chráničce.

Upozornění: Toto zapojení se hodí pro běžné domácí instalace, ale není vhodné pro osoby bez základní elektrotechnické kvalifikace, pokud zasahujete do rozvodů 230 V. Častá chyba: neodborné spojování vodičů bez použití izolačních svorek nebo lustrových svorkovnic, což zvyšuje riziko požáru. V takovém případě doporučuji konzultaci s odborníkem s platnou vyhláškou č. 194/2022 Sb.

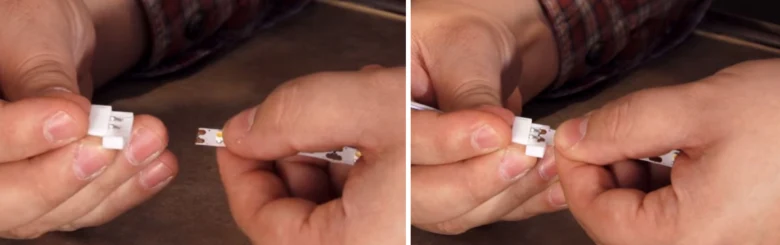

Jak správně odizolovat a zapojit vodiče k LED zdroji a pásku

Správné zapojení začíná výběrem vhodného kabelu a precizní přípravou konců vodičů. Pro instalaci LED osvětlení do 230V sítě doporučuji použít měděné vodiče o průřezu 0,75 až 1,5 mm². Tento průřez vodiče zajišťuje dostatečnou proudovou zatížitelnost a minimalizuje riziko přehřívání instalace. Pro samotné odizolování vodičů použijte odizolovací kleště, kterými odstraníte izolaci v délce 5 až 10 mm tak, abyste nepoškodili měděné jádro.

Postup připojení vodičů do svorkovnice

1. Odizolování vodičů – odstraňte izolaci v délce 5 až 10 mm a konce vodičů mírně zakruťte, aby se nerozpadly.
2. Příprava svorek – uvolněte šroubky v lustrové svorkovnici nebo připravte bezšroubové izolační svorky typu WAGO.
3. Vložení vodičů – zasuňte odizolovaný konec vodiče do svorky tak, aby v ní nebyla vidět žádná část měděného drátu.
4. Utažení spoje – pevně utáhněte šroubky nebo zkontrolujte zacvaknutí bezšroubové svorky, aby byl zajištěn trvalý mechanický a elektrický kontakt.

Při instalaci LED pásků je kriticky důležitá polarita LED pásků. Označení plus (+) a minus (-) na pásku musí přesně odpovídat výstupům z LED driveru. Častá chyba: záměna polarity vede k tomu, že LED pásek po připojení nesvítí, nebo v horším případě dojde k poškození elektroniky pásku. Pokud řešíte, jak zapojit LED světlo na dva vodiče v domácí síti 230V, vždy nejprve odpojte jistič příslušného okruhu, abyste předešli úrazu elektrickým proudem.

Tip: Pro spolehlivé dlouhodobé spoje doporučuji využívat pákové bezšroubové svorky, které umožňují snadnou kontrolu spoje a zabraňují uvolnění vodičů vlivem vibrací nebo tepelné roztažnosti.

• Používejte vždy vodiče s odpovídající barevnou izolací (hnědá nebo černá pro fázi, modrá pro nulový vodič).
• Ujistěte se, že všechny vodivé části jsou bezpečně skryty v izolačních svorkách.
• Při paralelním zapojení LED pásků dbejte na to, aby celkový výpočet výkonu LED nepřekročil maximální zatížení použitého zdroje.
• Pokud provádíte paralelní zapojení LED, veďte napájení ke každému pásku samostatným vodičem přímo od zdroje, abyste předešli nerovnoměrnému jasu a úbytku napětí.

Tento postup je vhodný pro standardní instalace v interiéru. Pokud narazíte na instalaci, kde chybí nulový vodič, nepokoušejte se o improvizované zapojení na zemnící vodič, ale vyhledejte certifikovaného elektrikáře. Bezpečnost elektroinstalace je při práci s 230V sítí vždy prioritou.

Zapojení LED pásků paralelně a sériově: výhody, nevýhody a vliv na výkon

Pro správnou instalaci osvětlení je zásadní pochopit rozdíl mezi zapojením LED pásků paralelně a sériově. Paralelní zapojení LED udržuje konstantní napětí 12 V nebo 24 V na všech větvích, což zajišťuje rovnoměrný jas po celé délce instalace. Naopak sériové zapojení zvyšuje celkové napětí nad provozní hodnoty pásků, což vede k jejich přehřívání a rychlé destrukci. Pro napájení z 230 V sítě vždy využijte kvalitní LED driver, který transformuje napětí na bezpečnou úroveň.

Správné postupy pro paralelní zapojení

Při instalaci více segmentů do jedné napájecí větve se vyhněte řazení pásků za sebe do dlouhých řad. Místo toho veďte hlavní napájecí kabely od zdroje ke každému pásku zvlášť. Tímto způsobem efektivně eliminujete úbytek napětí LED, který se projevuje postupným slábnutím intenzity světla směrem ke konci pásku.

• Paralelní zapojení LED je jedinou bezpečnou metodou pro napájení pásků.
• Každý pásek musí být připojen přímo k výstupním svorkám LED driveru nebo k dostatečně dimenzované hlavní sběrnici.
• Výpočet výkonu LED zahrnuje součet příkonů všech zapojených segmentů plus rezervu 20 % pro dlouhodobou stabilitu zdroje.

Častá chyba: Mnoho uživatelů propojuje pásky do série za sebe, čímž dochází k nadměrnému proudovému zatížení měděných cest na samotném pásku. Toto přetížení vede k lokálnímu přehřívání a trvalému snížení životnosti LED pásků. Na co si dát pozor: Při odizolování vodičů dbejte na to, abyste nepoškodili měděné žíly, což by zvýšilo přechodový odpor a způsobilo tepelné ztráty v místě spoje.

Tip: Pokud hledáte návod, jak zapojit více LED pásků paralelně do jedné zásuvky, vždy jako první zvolte výpočet celkového odběru v ampérech. Pokud celkový příkon přesahuje 100 W, rozdělte instalaci na více menších okruhů napájených samostatnými drivery, nebo použijte jeden výkonný zdroj s dostatečně dimenzovanou kabeláží.

Paralelní zapojení se hodí pro plošné osvětlení místností, kde vyžadujete rovnoměrný světelný tok. Sériovému zapojení se u LED pásků vyhněte za všech okolností, protože pro tento typ svítidel není technicky vhodné a vede k rychlé degradaci čipů. Pro bezpečný provoz v 230 V síti vždy zajistěte, aby byla elektroinstalace provedena v souladu s platnými normami pro nízké napětí.

Zapojení LED osvětlení přes vypínač a v instalacích bez nulového vodiče

Standardní postup zapojení LED osvětlení přes vypínač v elektrické síti 230V vyžaduje přerušení fázového vodiče. Vypínač fáze fyzicky ovládá přívod proudu do LED driveru, který následně napájí samotné světelné zdroje. Při práci s elektroinstalací vždy dbejte na precizní odizolování vodičů, aby nedošlo ke zkratu v krabici pod vypínačem. Pro správný chod systému je klíčový výpočet výkonu LED, který musí odpovídat parametrům zvoleného napájecího zdroje.

Jak zapojit LED světlo v bytě bez nulového vodiče

V mnoha starších bytových domech se setkáte se situací, kdy do krabice vypínače vede pouze fázový vodič bez nulového vodiče. Tato instalace bez nulového vodiče omezuje výběr ovládacích prvků, protože většina moderních chytrých spínačů potřebuje napájení pro svou elektroniku. Pokud potřebujete zapojit LED světlo na dva vodiče, existují dvě hlavní řešení:

• Použití speciálních stmívačů pro LED, které jsou certifikovány pro provoz bez nulového vodiče a odebírají minimální proud přímo přes zátěž.
• Instalace bypassu neboli kompenzátoru, který zabraňuje efektu, kdy blikání LED nastává po vypnutí světla v důsledku zbytkového proudu v obvodu.

Odborná rada: Při instalaci v síti 230V se vyhněte přímému připojení LED pásků bez transformátoru, protože LED driver musí zajistit stabilní napětí pro paralelní zapojení LED. Častá chyba: podcenění kvality spojů v krabici, což vede k přehřívání a následnému blikání LED.

Pro koho se to hodí: Tato řešení jsou vhodná pro rekonstrukce panelových bytů, kde není technicky možné snadno dotáhnout nulový vodič ke spínačům. Naopak pro novostavby a kompletní elektroinstalace se vždy doporučuje instalace plnohodnotného obvodu s nulovým vodičem, který zajistí maximální bezpečnost a kompatibilitu s jakýmkoliv typem osvětlení. Vždy ověřte shodu komponentů s normou pro 230V síť.

Testování, údržba a nejčastější chyby při zapojení LED osvětlení do sítě 220V

Po dokončení instalace a zapojení LED driveru do 230V sítě je nezbytné provést důkladný test funkčnosti. Test zátěže LED by měl trvat minimálně 15 až 30 minut, během nichž sledujete stabilitu světelného toku a teplotu zdroje. Během tohoto intervalu ověřte pomocí multimetru správné hodnoty napětí a proudu, aby nedocházelo k přetěžování čipů. Správný výpočet výkonu LED a následné ověření skutečného odběru vám zajistí, že LED pásky zapojení nebudou trpět podpětím ani nadproudem.

Nejčastější chyby při zapojení LED osvětlení do sítě 220V

Chyby zapojení často pramení z podcenění fyzikálních parametrů, což vede k přehřívání zdrojů a drastickému zkrácení životnosti celého systému. Mezi kritické nedostatky patří:

• Nedostatečné chlazení – LED diody vyžadují hliníkové profily pro odvod tepla, bez nichž dochází k degradaci luminoforu.
• Nevhodný průřez vodičů – při použití příliš tenkých kabelů vzniká na vedení úbytek napětí LED, což způsobuje nerovnoměrný jas pásku.
• Špatná polarita – záměna plus a mínus u stejnosměrného výstupu z driveru může vést k okamžitému zničení diod.
• Nedostatečné odizolování vodičů – nekvalitní spojení zvyšuje přechodový odpor, což může způsobit lokální tavení izolace.

Údržba LED osvětlení není náročná, ale musí být pravidelná. Jednou za půl roku zkontrolujte dotažení všech spojů ve svorkovnicích a očistěte LED pásky i chladiče od prachu, který brání přirozenému proudění vzduchu. Pokud provádíte paralelní zapojení LED, vždy kontrolujte, zda je napětí v celé délce větve konstantní.

Tip: Před připojením k 230V síti vždy ověřte, zda jsou všechny odkryté vodiče bezpečně izolované a zda proud v obvodu nepřekračuje 80 procent nominálního výkonu použitého LED driveru.

Tento postup se hodí pro každého, kdo instaluje osvětlení svépomocí a chce předejít poruchám. Naopak se nehodí pro osoby bez základní elektrotechnické kvalifikace v situacích, kdy je nutné zasahovat do stávající elektroinstalace v bytových jádrech, kde doporučuji konzultaci s odborníkem. Pamatujte, že bezpečnost elektroinstalace je prioritou a jakýkoliv náznak blikání nebo zápachu spáleniny vyžaduje okamžité odpojení od zdroje.

Podrobné zapojení LED pásku s RGB ovladačem a vysvětlení funkcí vodičů

Pro správné schéma zapojení LED pásku pro domácí elektrickou síť 220V je nutné pochopit princip řízení barev. RGB LED pásek se skládá ze čtyř vodičů, které musíte správně identifikovat. Vodiče R, G a B slouží k ovládání intenzity červené, zelené a modré diody, zatímco vodič označený symbolem + představuje společnou anodu. Ovladač RGB následně spíná jednotlivé barevné kanály, čímž vytváří výsledný odstín světla.

Zapojení a polarita v systému 230V

Při instalaci do 230V sítě vždy používejte kompatibilní LED driver, který převede střídavé napětí na bezpečné stejnosměrné napětí, obvykle 12V nebo 24V. Při samotném připojení je kritická polarita, protože záměna vodičů nebo přepólování způsobí nefunkčnost barev, případně trvalé poškození elektroniky ovladače.

• Vodič + (společný): připojuje se na výstupní svorku označenou V+ na ovladači.
• Vodič R (Red): zapojuje se do svorky označené R na RGB ovladači.
• Vodič G (Green): zapojuje se do svorky označené G na RGB ovladači.
• Vodič B (Blue): zapojuje se do svorky označené B na RGB ovladači.

Odborná rada: Při práci s kabely věnujte pozornost kvalitě odizolování vodičů. Příliš dlouhé odizolování může vést ke zkratu, zatímco nedostatečné zajistí špatný kontakt. Častá chyba: zapojení více pásků do série, což způsobuje viditelný úbytek napětí LED na konci pásku. Pro dosažení rovnoměrného jasu zvolte paralelní zapojení LED segmentů přímo k napájecímu zdroji. Toto řešení se hodí pro rozsáhlé světelné instalace v interiéru, kde je vyžadována stabilní svítivost po celé délce pásku. Pro krátké instalace do 5 metrů je obvykle dostačující přímé zapojení jednoho celku.

Výpočet a minimalizace úbytku napětí na delších LED páscích

Při instalaci LED osvětlení v bytových prostorech je úbytek napětí hlavním faktorem ovlivňujícím stabilitu výkonu. Fyzikální podstata problému spočívá v odporu měděných vodičů, který narůstá s jejich délkou. Pokud délka vodičů mezi LED driver a páskem přesáhne 5 metrů, napětí na konci pásku klesá, což vede k viditelnému stmívání diod nebo jejich barevnému posunu. Pro správný výpočet výkonu LED a návrh instalace musíte zohlednit celkový příkon, napájecí napětí a průřez vodičů.

Technické parametry pro eliminaci ztrát

Pro minimalizaci úbytku napětí se osvědčuje použití vodičů s průřezem 1,5 – 2,5 mm². Čím větší je průřez vodičů, tím nižší je jejich vnitřní odpor, což přímo omezuje ztráty energie přeměněné na teplo. Správný výběr kabelu pro LED pásky na 220V vyžaduje dimenzování podle celkového odběru proudu. Pokud potřebujete provést výpočet potřebného odporu nebo zdroje pro LED připojení na 220V, vycházejte ze vztahu P = U * I, kde P je výkon ve Wattech, U napětí ve Voltech a I proud v Ampérech.

Odborná rada: Častá chyba při montáži je sériové řazení dlouhých sekcí LED pásků za sebou, což vede k přetížení přívodních cest.

Při návrhu rozsáhlých instalací využijte následující metody pro zachování jasu:

• Paralelní napájení LED pásků – napájejte delší větve z obou konců nebo centrálního bodu pro rovnoměrný jas.
• Dimenzování kabeláže – pro trasy nad 10 metrů volte výhradně průřez 2,5 mm² a více.
• Kontrola spojů – důkladné odizolování vodičů a pevné dotažení svorek snižuje přechodový odpor v místech spojů.

Tento postup se ideálně hodí pro instalace v podhledech nebo dlouhých chodbách, kde je kladen důraz na homogenitu světla. Pro krátké instalace do 2 metrů v rámci jednoho nábytkového modulu je tento rozsah dimenzování nadbytečný a postačí standardní průřez 0,75 mm². Vždy dbejte na bezpečnost elektroinstalace a při jakýchkoliv pochybnostech o jištění 230V sítě konzultujte projekt s kvalifikovaným elektrikářem.

Časté dotazy

Jak zapojit LED osvětlení do sítě 220V?

Vypněte jistič, použijte LED driver pro převod napětí na 12/24 V, odizolujte vodiče 5-10 mm, správně zapojte polaritu a spojte vodiče pomocí izolačních svorek.

Jak zapojit LED světlo na dva vodiče?

Připojte fázi a nulák podle barev vodičů, odizolujte konce 5-10 mm a spojte vodiče izolačními svorkami, dodržujte polaritu a bezpečnostní normy.

Jak zapojit LED pásek na 230V?

Použijte vhodný LED driver převádějící 230 V AC na 12/24 V DC, odizolujte vodiče, správně zapojte polaritu a připojte LED pásek k napájecímu zdroji.

Jaký kabel použít pro zapojení LED osvětlení do sítě 220V?

Použijte vodiče s průřezem 0,75-1,5 mm² pro napájecí a 0,5-1,5 mm² pro výstupní stranu, pro delší trasy doporučujeme 1,5-2,5 mm².

Jak vypočítat potřebný výkon LED zdroje?

Vynásobte délku pásku v metrech příkonem v W/m a přidejte 20 % rezervu, například 5 m pásku s 14,4 W/m = 86,4 W, tedy zdroj min. 90 W.

Jak zapojit LED pásky paralelně?

Paralelní zapojení udržuje konstantní napětí 12/24 V, vyžaduje zdroj s dostatečným výkonem a správné rozdělení proudové zátěže.

Proč LED osvětlení bliká po zapojení?

Častou příčinou je nesprávná polarita, nevhodný zdroj nebo zapojení bez nulového vodiče bez speciálního stmívače.

Jak minimalizovat úbytek napětí na LED páscích?

Použijte vodiče s větším průřezem (1,5-2,5 mm²), zkraťte délky vodičů a zapojte pásky paralelně pro rovnoměrný výkon.

Jak provést test funkčnosti LED osvětlení?

Po zapojení nechte svítit minimálně 15-30 minut, změřte napětí a proud, zkontrolujte pevnost spojů a absence přehřívání.

Jak zapojit RGB LED pásek?

Správně připojte čtyři vodiče R, G, B a + k ovladači, dodržujte polaritu a ověřte funkci barevných efektů.

Jak zapojit LED osvětlení v elektrické instalaci bez nulového vodiče?

Pro instalaci bez nulového vodiče je třeba použít speciální LED driver s možností fungování na fázi a ochranný vodič, přičemž je nutné dodržet normu ČSN 33 2000-7-704.

Jak správně zapojit LED osvětlení přes vypínač v síti 220V?

Zapojení přes vypínač vyžaduje přerušení fázového vodiče na vstupu do LED zdroje, aby bylo možné bezpečně ovládat světlo; nulový vodič musí být stále připojen přímo.
