Velikosti plastových trubek a jejich značení s přehlednou

Správná identifikace průměrů trubek na vodu je základním předpokladem pro bezchybnou instalaci rozvodů v domácnosti i průmyslu. Přehledná DN potrubí tabulka vám umožní okamžitě určit kompatibilitu dílů, včetně specifických rozměrů pro průměry trubek PPR. Následující průměry trubek tabulka shrnuje standardizované značení, které vám pomůže předejít chybám při výběru spojovacího materiálu.

Jak se značí velikosti plastových trubek a co znamená DN?

Plastové trubky se standardně označují podle jejich vnějšího průměru v milimetrech, nikoliv podle vnitřního rozměru. Zkratka DN představuje jmenovitý průměr, který slouží jako mezinárodní systém pro sjednocení rozměrů potrubních prvků. Zatímco u běžných tlakových rozvodů, jako jsou průměry trubek PPR, odpovídá DN přímo vnějšímu průměru, u kanalizačních systémů je situace odlišná.

Co znamená DN u plastových trubek a jaké jsou jejich velikosti

Při výběru materiálu je klíčové vědět, jak číst značení na plastových trubkách, abyste předešli záměně vnějších a vnitřních rozměrů. U kanalizačních trubek například označení DN 100 neodpovídá přesně 100 mm, ale vnějšímu průměru 110 mm.

• DN (Diamètre Nominal): Jmenovitý rozměr, který určuje kompatibilitu mezi trubkami a tvarovkami.
• Vnější průměr: Rozměr určující prostorové nároky instalace, zásadní pro prostupy zdivem.
• Palcové označení: Často používané u kovových systémů, u plastů se vždy přepočítává na mm.

Odborná rada: Častou chybou při návrhu rozvodů je zaměňování DN za vnitřní světlost potrubí, což vede k poddimenzování průtoku vody. Vždy se řiďte technickým listem výrobce, kde naleznete přesné průměry trubek v tabulce pro konkrétní řadu. Pokud plánujete svařování PPR trubek, tabulka výrobce vám přesně určí potřebné nahřátí podle vnějšího průměru a tloušťky stěny. Barevné značení PPR trubek, například modrý pruh pro studenou vodu či červený pro teplou, vám navíc vizuálně usnadní orientaci v instalaci. Tato klasifikace se hodí pro instalatéry a kutily, kteří potřebují zajistit dlouhou životnost spojů, avšak pro vysokotlaké průmyslové aplikace doporučuji vždy konzultaci s projektantem.

Přehled standardních velikostí a průměrů plastových trubek v mm

Pro správný návrh instalace je klíčové znát vnější průměry plastových trubek mm, které přímo ovlivňují hydraulické parametry systému. Následující tabulka velikostí plastových trubek a jejich označení vám pomůže při výběrovém procesu v rámci projektu rozvodů vody nebo topných systémů.

Standardní průměry plastových trubek a jejich použití

Plastové trubky se standardně vyrábějí v průměrech 16, 20, 25 a 32 mm, přičemž průměr trubky zásadně určuje její konkrétní použití v instalaci. Zatímco rozměr 16 mm volíme pro koncové větve k umyvadlům, průměry 25 a 32 mm jsou nezbytné pro páteřní rozvody vody a topné systémy, kde je vyžadován vyšší objemový průtok. Při plánování instalace doporučuji konzultovat technické listy výrobců, které doplňují informace dostupné na portálech jako eagri.cz. Častá chyba: podcenění světlosti potrubí u topných systémů, což vede k nadměrnému zatížení oběhového čerpadla. Systémy PPR vyžadují specifický postup, proto je svařování PPR trubek tabulka s časy nahřátí klíčovým dokumentem pro každého instalatéra. Odborná rada: průměry trubek PPR volte vždy s ohledem na tlakové ztráty, které v malých průměrech rostou exponenciálně.

Jak se značí trubky?

Značení plastových trubek velikosti vychází z kombinace vnějšího průměru v milimetrech a jmenovité světlosti DN. Zatímco vnější průměr určuje rozměr fitinky, DN potrubí tabulka napomáhá orientaci v projektové dokumentaci. Například u kanalizačních trubek DN100 odpovídá vnější průměr 110 mm. U PPR systémů se setkáte s barevným značením PPR trubek, kde barevný pruh indikuje teplotní odolnost či tlakovou třídu materiálu. Přehledné značení a rozměry plastových trubek v tabulce jsou nezbytné pro předejití záměně materiálů. Pro koho se to hodí: tento systém značení je ideální pro profesionální instalatéry a projektanty. Pro koho NE: pro laické kutily bez základní znalosti tlakových tříd (PN), kde hrozí riziko výběru trubky s nedostatečnou odolností vůči pracovnímu tlaku v systému.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Tlakové řady plastových trubek a jejich význam pro použití

Tlakové řady definují odolnost plastových trubek vůči vnitřnímu tlaku a teplotě média, což je pro životnost rozvodu zásadní parametr. Značení PN vyjadřuje jmenovitý tlak v barech, při kterém trubka vykazuje deklarovanou životnost při standardních podmínkách. Správné pochopení těchto řad vám pomůže vyhnout se haváriím vlivem tepelné degradace materiálu.

Tlakové řady a praktické použití

Pro rozvody vody se nejčastěji setkáte s označením PN 10, PN 16 a PN 20. Hodnota PN 10 je určena výhradně pro studenou vodu a nízkoteplotní podlahové vytápění do 45 °C. Střední řada PN 16 zvládá studenou i teplou užitkovou vodu do teploty 60 °C. Nejvyšší řada PN 20 je díky vyšší tloušťce stěny vhodná pro rozvody teplé vody a ústřední vytápění s teplotou do 80 °C.

Odborná rada: Častou chybou při instalaci je záměna tlakových řad u rozvodů topení. Použití trubky PN 10 v systému ústředního topení vede k její rychlé deformaci a následnému prasknutí vlivem vysoké teploty a tlaku.

Při výběru materiálu zohledněte také barevné značení PPR trubek, které často koresponduje s tlakovou odolností a určením pro konkrétní médium. Znalost těchto parametrů je klíčová pro správné svařování PPR trubek tabulka postupů, kde teplota svářečky přímo ovlivňuje pevnost spoje. Pokud vás zajímá DN potrubí tabulka s přepočty na vnější průměry, vždy ověřte tloušťku stěny dané tlakové řady, protože vnější průměr zůstává u různých PN stejný, ale vnitřní světlost se mění.

Převodní tabulka velikostí: palce, DN a milimetry

Správná orientace v rozměrech vyžaduje pochopení vztahu mezi palcovým značením, jmenovitou světlostí (DN) a vnějšími milimetry. Označení DN u plastových trubek definuje jmenovitou světlost, která odpovídá přibližnému vnitřnímu průměru, zatímco palcové označení historicky vychází z rozměrů ocelových trubek podle normy EN 10255. Při určování velikosti plastové trubky podle značení se vždy zaměřte na vnější průměr v milimetrech, který je pro kompatibilitu spojů klíčový. Níže uvedená tabulka DN a průměrů plastových trubek vám pomůže v rychlé orientaci mezi těmito systémy.

Odborná rada: Při návrhu rozvodů a svařování PPR trubek tabulka rozměrů často uvádí hodnoty vnějšího průměru, které se u plastových systémů liší od ocelových protějšků. Častá chyba spočívá v záměně vnějšího průměru za vnitřní, což vede k chybnému výběru fitinek. Tato tabulka velikostí plastových trubek a jejich označení je užitečná pro všechny instalatéry, kteří potřebují zajistit těsnost spojů. Pamatujte, že barevné značení PPR trubek často indikuje tlakovou třídu (PN), nikoliv průměr samotný. Pro koho se tento přehled hodí: pro kutily a techniky plánující rekonstrukci rozvodů vody. Pro koho se nehodí: pro instalaci specializovaných průmyslových systémů s odlišnými normami tlakových řad.

Montážní doporučení a specifika materiálů plastových trubek

Při instalaci rozvodů vody je klíčové dodržet správné montážní postupy, které zaručí dlouhodobou těsnost a funkčnost systému. Znalost vlastností jednotlivých plastových trubek vám pomůže předejít mechanickému poškození materiálu během pokládky.

Poloměr ohybu plastových trubek

Flexibilita je jednou z hlavních výhod moderních plastových rozvodů, avšak i ta má své fyzikální limity. U PE trubek obecně platí, že maximální poloměr ohybu odpovídá 20 až 25násobku vnějšího průměru trubky. Pokud tedy instalujete trubku o průměru 32 mm, její poloměr ohybu by měl činit 640 až 800 mm. Častá chyba: překročení tohoto limitu vede ke vzniku vnitřního pnutí, které může způsobit trhliny. Na co si dát pozor: při ohýbání za nízkých teplot pod 5 stupňů Celsia se materiál stává křehčím a poloměr ohybu se musí úměrně zvětšit.

Délky a dodávky trubek

Standardní délka trubky se liší podle typu materiálu a způsobu distribuce. Trubky s vyšší tlakovou odolností, označované jako S 2,5 (PN 20) nebo S 3,2 (PN 16), se standardně dodávají v pevných délkách 3 až 4 metry. Pro dlouhé trasy se však využívají svitky umožňující návin trubek v délce až 300 metrů, což minimalizuje počet spojů.

1. Výběr délky – zvolte pevné tyče pro přímé rozvody a náviny pro dlouhé podlahové trasy.

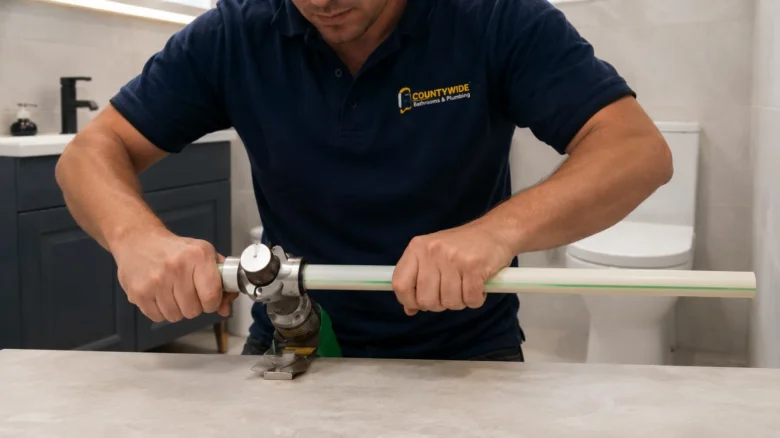

2. Příprava řezu – použijte speciální nůžky pro kolmý řez bez otřepů.
3. Očištění ploch – zbavte konce trubek nečistot před samotným spojováním.

Specifika materiálů plastových trubek

Výběr materiálu přímo ovlivňuje životnost celého systému. Moderní PP-RCT trubky představují vyšší generaci polypropylenu, která nabízí až o 20 % větší průtočný profil při zachování stejných vnějších rozměrů a zaručuje životnost minimálně 50 let. Pro koho se hodí: PPR trubky jsou ideální pro běžné domovní rozvody, zatímco PEX trubky díky své vysoké teplotní odolnosti a tvarové paměti lépe vyhovují náročným topným systémům. Barevné značení PPR trubek vám vždy napoví o jejich určení, například zelená barva značí univerzální použití, zatímco modré pruhy indikují trubky určené výhradně pro studenou vodu.

Barevné značení a materiálové varianty plastových trubek

Barevné značení plastových trubek slouží k okamžité identifikaci jejich určení v systému rozvodů. Výrobci nejčastěji využívají modrý pruh pro potrubí určené ke studené vodě, zatímco červený pruh značí trubky vhodné pro teplou vodu. Toto značení vám pomáhá předejít záměně materiálů při montáži, což je kritické zejména u systémů s rozdílnou teplotní odolností a tlakovou zatížitelností.

Materiálové varianty plastových trubek určují jejich životnost v konkrétních provozních podmínkách. PE (polyetylen) se používá převážně pro venkovní rozvody studené vody díky své pružnosti a odolnosti vůči mrazu. Pro vnitřní instalace se nejčastěji volí PPR trubky, které se spojují metodou polyfúzního sváření při teplotě cca 260 °C. Pokud hledáte vyšší teplotní odolnost a tlakovou stabilitu pro moderní vytápění, ideální volbou je PP-RCT, který nabízí až o 20 % větší průtočný profil než standardní PPR, nebo zesítěný polyetylen PEX.

Odborná rada: Při návrhu systému vždy sledujte barevné značení PPR trubek, které často indikuje i přítomnost vnitřní hliníkové vložky pro snížení koeficientu tepelné roztažnosti (1,5 × 10⁻⁴ K⁻¹). Častá chyba při výběru je použití trubky pro studenou vodu v okruhu s vysokou teplotou, což vede k rychlé degradaci materiálu a riziku havárie. Tento typ materiálu se hodí pro rozvody v rodinných domech, ale není vhodný pro průmyslové instalace s extrémním tlakem přesahujícím 1 MPa. Přesné průměry trubek PPR a další rozměry a značení plastových trubek v tabulce vždy konzultujte s projektovou dokumentací konkrétní stavby.

Technické parametry a značení velikostí

Plastové trubky (PE, PPR, PEX) se označují podle vnějšího průměru v milimetrech, přičemž běžné rozměry zahrnují hodnoty 20, 25 a 32 mm. Jmenovitá světlost DN u plastových tlakových trubek odpovídá přibližně vnějšímu průměru, ale její přesná hodnota závisí na tloušťce stěny dané tlakové řady. U kanalizačních plastových trubek DN označuje jmenovitý vnitřní průměr, což může vést k záměně s vnějším průměrem (např. DN100 odpovídá vnějšímu průměru 110 mm).

Otázka: Jaký je rozdíl mezi tlakovými řadami S a PN?

Tlaková řada S určuje poměr mezi vnějším průměrem a tloušťkou stěny trubky. PN (jmenovitý tlak) vyjadřuje maximální pracovní tlak v barech, pro který je trubka navržena při standardní teplotě vody.

Otázka: Pro koho je vhodná trubka PN 10 a pro koho PN 20?

Trubka PN 10 (S 5) je vhodná pro studenou vodu a podlahové vytápění do 45 °C. Trubka PN 20 (S 2,5) je určena pro náročnější sanitární rozvody teplé vody a ústřední vytápění s teplotou do 90 °C.

Normy a certifikace platné pro plastové trubky v ČR a EU

Kvalita a bezpečnost plastových trubek pro rozvody vody jsou v České republice a celé Evropské unii striktně definovány technickými normami. Tyto předpisy zajišťují, že plastové trubky odolají požadovanému tlaku, teplotě a chemickému namáhání po celou dobu své životnosti. Certifikace pak slouží jako nezávislé potvrzení, že konkrétní výrobek splňuje požadavky stanovené těmito normami. Při výběru materiálu se proto vždy zaměřte na přítomnost označení shody, které garantuje technickou integritu instalace.

Základní přehled a orientaci v technických parametrech vám poskytne tabulka velikostí plastových trubek a jejich označení, která reflektuje harmonizované evropské požadavky:

• ČSN EN ISO 15874 – Norma definující parametry pro plastové trubky z polypropylenu (PPR), včetně požadavků na jejich mechanické a tepelné vlastnosti.
• ČSN EN ISO 1452 – Standard pro systémy z neměkčeného polyvinylchloridu (PVC-U), které se využívají pro rozvody pitné vody.
• Certifikace TZÚS – Osvědčení vydávané Technickým a zkušebním ústavem stavebním v ČR, které je klíčové pro prokázání shody při kolaudacích instalací.
• Značení DN – Označení jmenovité světlosti, které naleznete v každé DN potrubí tabulce a které určuje vnitřní průměry trubek na vodu pro správné dimenzování systému.

Odborná rada: Při instalaci se vždy držte specifikací výrobce, protože i certifikovaný materiál může selhat při nevhodném postupu. Častá chyba: nedodržení přesné doby ohřevu při spojování, kterou udává svařování PPR trubek tabulka, vede ke vzniku mikroskopických trhlin ve svaru. Tento postup se hodí pro profesionální instalatéry, zatímco pro laiky bez vybavení je vhodnější volit systémy s mechanickými spojkami, které nevyžadují speciální svářečky.

Doporučení pro údržbu a opravy plastových trubek

Údržba a opravy plastových rozvodů

Pravidelná údržba plastových trubek spočívá v pravidelné kontrole těsnosti spojů a vizuální inspekci povrchu potrubí, zda nevykazuje známky mechanického poškození. Při zjištění netěsnosti u PPR rozvodů postupujte podle parametrů pro svařování PPR trubek, kde tabulka výrobců přesně definuje časy nahřívání a hloubku zasunutí tvarovky. Častá chyba: při opravách nepoužívejte nadměrnou sílu, která může deformovat stěny trubky a vést k mikrotrhlinám, jež se projeví až při provozním tlaku.

Pro rychlé opravy nebo napojení nových větví využijte mechanické svěrné tvarovky, které umožňují spojování plastových trubek bez nutnosti tepelného svařování. Tyto prvky jsou ideální pro opravy svépomocí, kde není dostupná polyfúzní svářečka. Mechanické svěrné tvarovky fungují na principu zasunutí trubky do těla tvarovky a dotažení převlečné matice, což zajišťuje pevný a těsný spoj s minimálními hydraulickými ztrátami.

• Uzavřete hlavní uzávěr vody a vypusťte zbytkový tlak z potrubí před zahájením jakékoliv manipulace.
• Ověřte průměry trubek podle tabulky, aby zvolená spojka přesně odpovídala vnějšímu rozměru potrubí (např. 20 mm, 25 mm nebo 32 mm).
• Zařízněte trubku kolmo a odstraňte veškeré otřepy, jinak hrozí poškození vnitřního těsnicího kroužku v tvarovce.
• Sledujte barevné značení PPR trubek, které indikuje jejich tlakovou třídu (např. PN 16 pro teplou vodu do 60 °C nebo PN 20 pro ústřední vytápění).

Odborná rada: Mechanické svěrné spojky se hodí pro opravy v dobře přístupných místech, zatímco pro instalace skryté v podlahách či stěnách doporučuji výhradně metodu svařování, která vytváří monolitický a trvanlivý spoj s životností přes 50 let.

Pro koho se hodí mechanické spojky: Jsou ideální pro rychlé opravy v rodinných domech a instalace, kde není vyžadována vysoká odolnost proti tahu. Pro koho se NEhodí: Nejsou vhodné pro instalace pod omítku nebo do podlahových konstrukcí, kde je nutné zajistit maximální integritu materiálu po celou dobu životnosti systému.

Montážní doporučení: vliv teplotních změn a délkové změny plastových trubek

Při návrhu rozvodů z plastových trubek je nutné počítat s jejich fyzikálními vlastnostmi, zejména s pohybem materiálu vlivem teplotních rozdílů. Správný návrh kompenzací zabrání deformacím potrubí a netěsnostem ve spojích.

Koeficient tepelné roztažnosti a jeho význam

Plastové trubky vykazují výraznou tepelnou roztažnost, kterou definuje koeficient 1,5 × 10⁻⁴ K⁻¹. Tento údaj určuje, o kolik milimetrů se trubka prodlouží na každý metr své délky při zvýšení teploty o jeden stupeň Celsia. Zatímco u kovů jsou tyto změny zanedbatelné, u běžných PPR trubek jde o zásadní parametr, který musíte při instalaci zohlednit. Pokud hledáte konkrétní průměry trubek na vodu nebo vás zajímá, co znamená označení 6,4, vždy ověřte technický list výrobce. Správné pochopení těchto hodnot je základem pro dlouhou životnost systému a bezpečné svařování PPR trubek tabulka hodnot vám v tom pomůže.

Praktické příklady délkových změn při teplotních výkyvech

Délkové změny u 10 metrového úseku trubky mohou při teplotním skoku o 10 °C dosáhnout až 15 milimetrů. Takový pohyb bez dostatečné kompenzace způsobí vytržení úchytů nebo poškození izolace.

• Častá chyba: Pevné zabetonování trubky bez dilatační vůle nebo použití pevných objímek v místech, kde je nutný pohyb.
• Na co si dát pozor: Rozvody teplé vody vždy opatřete kompenzačními smyčkami nebo dilatačními kusy.
• Pro koho se to hodí: Instalace v rodinných domech s dlouhými horizontálními úseky.
• Pro koho se to nehodí: Krátké, pevně fixované odbočky, kde je délková změna minimální.

Vždy dodržujte předepsané barevné značení PPR trubek, které vám usnadní orientaci v materiálech určených pro studenou či teplou vodu. Při plánování rozvodů využijte přehlednou DN potrubí tabulku, která vám pomůže správně určit průměry trubek PPR a předejít tak budoucím komplikacím při provozu.
