Jak připojit kovové trubky bez svařování a závitování efektivně

Propojení kovových trubek bez náročného svařování či řezání závitů umožňují moderní mechanické systémy, které zaručují vysokou těsnost i pevnost instalace. Využití prvků jako jsou přírubové spojky, speciální těsnění Roxtec nebo průmyslová nano lepidla na kov vám dovolí provést opravu či montáž rychle a bez nutnosti vlastnit drahé svářečské vybavení.

Přehled metod připojení kovových trubek bez svařování a závitování

Pro bezpečné připojení kovových trubek bez svařování a závitování využijte mechanické spoje, vysokoteplotní nano lepidla nebo modulární těsnicí systémy. Tyto bezsvařovací metody spojení umožňují rychlou montáž bez nutnosti náročného strojního vybavení.

Mechanické spoje a svěrné systémy

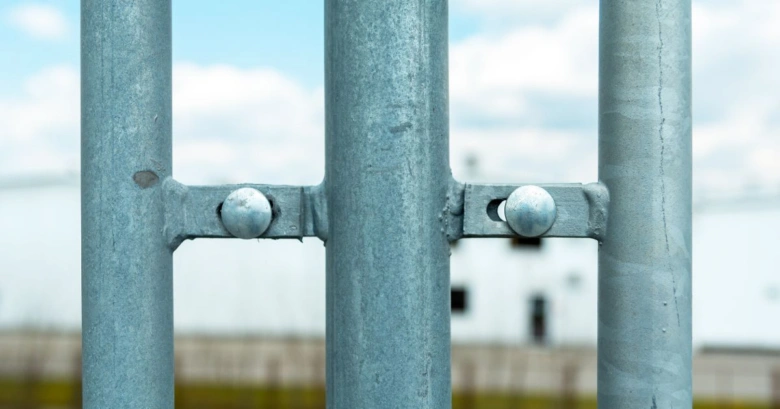

Základní mechanické spoje kovových trubek zahrnují nýtování, lisování a využití svorek. Při montáži dbejte na správný utahovací moment svorek, který zajišťuje pevnost spoje a těsnost systému. Pro náročnější aplikace se používají přírubové spojky kov, které zajišťují vysokou odolnost kovových spojů vůči tlaku a vibracím.

Moderní alternativy a těsnění

Pro specifické podmínky existují nano lepidla na kov, která vykazují tepelnou odolnost až do 760 °C. V situacích vyžadujících hermetickou izolaci se osvědčuje těsnění Roxtec, které poskytuje spolehlivou plynotěsnost do 0,67 baru.

Odborná rada: Častou chybou při montáži je zanedbání odmaštění povrchu před aplikací lepidla nebo nedodržení předepsaného momentu u svorek, což vede k netěsnostem. Tyto metody se skvěle hodí pro instalace v interiéru či opravy potrubí v místech s rizikem vzniku požáru, naopak se nedoporučují pro systémy s extrémně vysokým dynamickým rázovým tlakem, kde je pevnost sváru nenahraditelná.

Jak fungují mechanické spoje u kovových trubek bez svařování?

Mechanické spoje kovových trubek představují efektivní alternativu pro instalace, kde není možné využít klasické tepelné procesy. Tyto bezsvařovací metody spojení využívají kombinaci tlaku, nýtování, lisování a těsnicích prvků, které zajistí vysokou odolnost kovových spojů. Základem úspěchu je správná volba komponent, jako jsou přírubové spojky kov nebo speciální krabí svorky z pozinkovaného či práškově lakovaného plechu o tloušťce 1,5 mm. V náročnějších aplikacích lze pro finální zajištění kombinovat mechanické prvky s moderními nano lepidly na kov, která zvyšují pevnost spoje v tahu. Pokud hledáte způsob, jak snadno spojit trubky bez svařování, následující postup vám zajistí těsnost i stabilitu systému.

Jak spojit kovové trubky bez svařování a závitování krok za krokem

1. Příprava konců trubek – odřízněte trubku přesně v pravém úhlu a odstraňte veškeré otřepy, které by mohly poškodit pryžové těsnění.
2. Nasazení těsnicího prvku – vložte těsnění tak, aby pryžový kroužek přesahoval řez trubky o 10 mm na každé straně pro zajištění dokonalé izolace.
3. Instalace krabích svorek – přiložte svorky z plechu 1,5 mm kolem spojovaného místa tak, aby rovnoměrně obepínaly obvod trubky o průřezu maximálně 20 x 20 mm až 40 x 40 mm.
4. Utahování spojů – šrouby dotahujte postupně ve dvojicích diametrálně proti sobě, abyste zajistili rovnoměrný přítlak na celé ploše bez vyosení.
5. Kontrola utahovacího momentu svorek – dodržujte výrobcem doporučený moment, který zabrání poškození křehkých částí a deformaci samotné trubky.

Odborná rada: Častou chybou při montáži je nadměrné utažení spojů v jedné ose, což vede k vyosení trubek a následným únikům média. Před aplikací vždy ověřte, zda zvolený typ spojky odpovídá provoznímu tlaku v potrubí. Tyto mechanické systémy se hodí pro opravy v nepřístupných prostorech nebo pro dočasné rozvody, ale nejsou vhodné pro instalace vystavené extrémním vibracím či cyklickému tepelnému namáhání, kde by mohlo dojít k uvolnění spoje. Pro vysoce kritické prostupy doporučuji zvážit profesionální těsnění Roxtec, které garantuje dlouhodobou certifikovanou odolnost a umožňuje vytvářet prostupy do průměru 558 mm.

Otázka: Jaký je rozdíl mezi lepením a mechanickým spojem?

Mechanické spoje jako nýtování nebo svorky využívají fyzický tlak a deformaci materiálu pro vytvoření pevného spoje, zatímco lepení nano lepidly na kov (např. směs v poměru 2:1) vytváří chemickou vazbu odolnou teplotám až 760 °C. Mechanické metody jsou ideální pro rychlou montáž bez nutnosti čekat na vytvrzení, zatímco lepení je vhodné pro extrémně namáhané systémy, jako jsou výfuky nebo bojlery.

Jak správně aplikovat nano lepidla na kovové trubky?

Aplikace moderních polymerních směsí představuje jednu z nejefektivnějších bezsvařovacích metod spojení, pokud hledáte způsob, jak spojit kovové trubky bez svařování a závitování. Správně zvolené nano lepidlo na kov zajistí pevnost srovnatelnou s mechanickými spoji kovových trubek.

Příprava povrchu trubek

Základem úspěchu je dokonalé odstranění nečistot a oxidace. K čištění použijte výhradně odmašťovač S1960, který efektivně zbaví kovové trubky mastnoty, aniž by narušil následnou reakci pojiva. Při práci se vyhněte prostředkům obsahujícím toluen nebo xylen, neboť tyto látky zanechávají reziduální film znemožňující vytvoření pevného spoje.

• Povrch kovu zdrsněte smirkovým papírem zrnitosti 80 až 120.
• Odmašťovač S1960 aplikujte na čistý hadřík a otírejte povrch do úplného odpaření.

Tip: Pokud je povrch trubky po odmaštění stále lesklý, zdrsnění nebylo dostatečné a nano lepidlo na kov by nemuselo dosáhnout požadované adheze.

Nanášení a vytvrzování nano lepidla

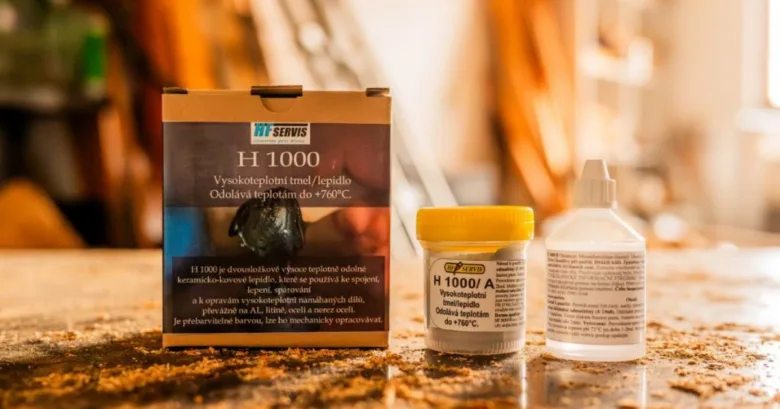

Nano lepidlo H1000, které obsahuje polymerní kovový prášek, vyžaduje přesné smíchání složek v poměru 2:1. Směs nanášejte v rovnoměrné vrstvě o tloušťce maximálně 1,5 milimetru. Po nanesení nechte spoj schnout při teplotě 20 °C po dobu 20 až 60 minut. Finální pevnost zajistí řízená teplota vytvrzování 70 °C po dobu 1 hodiny, čehož dosáhnete v sušicí komoře nebo pomocí průmyslové horkovzdušné pistole.

• Nano lepidlo H1000 po vytvrzení odolává teplotám až 760 °C.
• Pro dosažení maximální těsnosti a prevenci úniku u větších průměrů kombinujte lepidlo s přírubovými spojkami kov.

Upozornění: Tato metoda je ideální pro statické konstrukce a rozvody s nízkým tlakem. Pro vysokotlaké systémy nebo aplikace s vibracemi se vždy poraďte s technikem o vhodnosti použití mechanických svorek, kde hraje roli přesný utahovací moment svorek, případně využijte těsnění Roxtec pro zajištění průchodek. Častou chybou je snaha o zkrácení doby vytvrzování při nižších teplotách, což vede k degradaci polymerní struktury. Metoda se nehodí pro trubky s vysokou tepelnou roztažností, kde by tuhý spoj mohl prasknout.

Použití přírubových spojek a adaptérů pro kovové trubky

Přírubové spojky představují efektivní způsob, jak spojit kovové trubky bez svařování a závitování v systémech, které nevyžadují extrémní tlakovou odolnost. Tyto mechanické spoje kovových trubek využívají svěrný princip, který zajišťuje těsnost a pevnost spoje bez tepelného ovlivnění materiálu.

Typy přírubových spojek

Pro bezsvařovací metody spojení se nejčastěji využívá dvoudílná krimpovací spojka nebo sedlová spojka. Dvoudílné modely jsou ideální pro přímé napojení, zatímco sedlové varianty slouží pro odbočky z hlavního vedení. U menších dimenzí 32 až 40 mm postačí běžné kompresní adaptéry. Pro větší potrubí o průměru 100 až 110 mm se volí masivní přírubové spojky kov s vysokou odolností. Častá chyba: podcenění výběru typu těsnění pro agresivní média, kde je vhodnější těsnění Roxtec.

Postup montáže přírubové spojky

Montáž začíná vyvrtáním přesného otvoru do stěny trubky pomocí elektrické vrtačky s korunkovým vrtákem. Následně se na otvor nasadí příruba s pryžovým těsněním, které musí přesahovat řez trubky minimálně o 10 mm pro zajištění hermetického uzavření. Po usazení se rovnoměrně utahují šrouby, přičemž je nutné hlídat utahovací moment svorek, aby nedošlo k deformaci stěn. U nerovných povrchů lze aplikovat tenkou vrstvu stavebního tmelu. Tato metoda se hodí pro rekonstrukce, ale není vhodná pro systémy pod vysokým tlakem páry.

Instalace a vlastnosti těsnění Roxtec pro kovové trubky

Těsnění Roxtec představuje moderní řešení pro mechanické spoje kovových trubek, které eliminuje potřebu tepelného ovlivnění materiálu. Tento systém využívá modulární technologii k zajištění bezpečných prostupů trubek stěnami a přepážkami.

Princip instalace těsnění Roxtec

Instalace systému Roxtec probíhá pomocí šroubovaných objímek, které se mechanicky sevřou kolem trubky bez nutnosti závitování. Klíčovým prvkem je kompresní jednotka, která po dotažení rovnoměrně přitlačí těsnicí moduly k povrchu potrubí. Tento postup představuje efektivní způsob, jak spojit kovové trubky bez svařování a závitování krok za krokem. Správný utahovací moment svorek zajišťuje vysokou strukturální integritu spoje a dlouhodobou odolnost proti vibracím či mechanickému namáhání v náročných průmyslových podmínkách.

Certifikace a technické parametry

Těsnění Roxtec splňuje nejpřísnější bezpečnostní standardy, včetně protipožární ochrany třídy A dle certifikace IMO. Systém zajišťuje vynikající plynotěsnost až do 0,67 baru, což je zásadní pro ochranu před únikem kapalin nebo plynů.

• Maximální průměr prostupu: 558 mm.
• Třída protipožární odolnosti: A.
• Odolnost proti tlaku: 0,67 baru.

Odborná rada: Častou chybou při montáži je nedodržení přesného pořadí vkládání těsnicích modulů kolem potrubí. Před finální fixací kompresní jednotky vždy zkontrolujte, zda jsou všechny moduly správně vyrovnány, aby byla zajištěna stoprocentní těsnost spoje. Tato metoda se hodí pro průmyslové instalace a lodní stavitelství, zatímco pro běžné domácí rozvody vody jsou vhodnější standardní přírubové spojky kov.

Časté dotazy k připojení kovových trubek bez svařování a závitování

Otázka: Jak spojit trubky bez svařování?

Použijte mechanické spoje kovových trubek, jako jsou nýtování nebo krabí svorky, které mají plech tloušťky 1,5 mm a těsnění přesahující řez o 10 mm.

Otázka: Jak spojit kovové trubky bez závitování?

Využijte přírubové spojky kov s pryžovým těsněním pro trubky o průměru 100-110 mm, montáž probíhá vrtáním a utažením šroubů.

Otázka: Jak napojit kovovou trubku na plastovou bez svařování?

Použijte lisovací tvarovky vhodné pro spojování kovových a plastových trubek, vždy dodržujte správný řez a předepsaný utahovací moment svorek.

Otázka: Jak dlouho schnou nano lepidla na kov?

Nano lepidla schnou 20-60 minut při pokojové teplotě 20 °C, finální vytvrzování pak probíhá 1 hodinu při 70 °C.

Otázka: Jaký je maximální tlak pro azbestocementové spojky?

Dvouřadé spojky s pryžovým těsněním jsou vhodné pro pracovní tlak do 3 kgf/cm².

Otázka: Pro jaké průměry trubek jsou určeny krabí svorky?

Krabí svorky se používají pro profilové trubky s průřezy 20×20 mm, 20×40 mm a 40×40 mm.

Otázka: Jak zabránit poškození těsnění při utahování svorek?

Utažte šrouby rovnoměrně ve dvojicích, aby nedošlo k přetažení a nevratnému poškození pryžového těsnění.

Otázka: Jaké jsou teplotní limity nano lepidel?

Nano lepidla vydrží teploty až do 760 °C, což představuje výrazně vyšší odolnost než u běžných epoxidových lepidel.

Otázka: Jaké jsou výhody těsnění Roxtec?

Poskytují protipožární ochranu třídy A a plynotěsnost do 0,67 baru bez nutnosti svařování či závitování.

Otázka: Jak správně připravit povrch před nanášením lepidla?

Povrch důkladně očistěte a odmastěte speciálním odmašťovačem S1960, který neobsahuje toluen ani xyleny.

Otázka: Jak se instaluje přírubová spojka?

Vyvrtejte otvor korunkou, nasaďte spojku s pryžovým těsněním a šrouby dotáhněte rovnoměrně do kříže.

Otázka: Jak dlouho trvá vytvrzení nano lepidla pomocí horkovzdušné pistole?

Při použití horkovzdušné pistole trvá vytvrzení přibližně 1 hodinu při konstantní teplotě 70 °C.

Otázka: Jaké jsou běžné chyby při montáži mechanických spojů?

Častou chybou je nerovnoměrné utahování šroubů, které může poškodit těsnění nebo způsobit netěsnost; tyto bezsvařovací metody spojení vyžadují preciznost.

Otázka: Jak se provádí údržba bezsvařovacích spojů?

Pravidelně kontrolujte utahovací moment svorek a celkový stav těsnění, v případě oxidace či vůle proveďte okamžitou opravu nebo výměnu.

Otázka: Jaké materiály lze spojovat nano lepidly?

Nano lepidla jsou vhodná pro hliník, ocel, nerezovou ocel, litinu a keramiku, které jsou vystaveny vysokým provozním teplotám.

Odborná rada: Tyto postupy se hodí pro běžné instalace, ale pro vysokotlaké parní systémy nad 10 barů se vždy poraďte s autorizovaným inženýrem.
