Správné zavěšení a upevnění radiátoru topení je klíčové pro jeho bezpečný provoz a efektivní vytápění prostoru. Montáž radiátoru vyžaduje přesné umístění držáků a vhodné kotvení, například pomocí sádrokartonových hmoždinek, které zajistí pevnost i ve zdivu. Dodržení správného postupu minimalizuje riziko poškození stěny i samotného zařízení.
Hlavní poznatky
- Radiátor by měl být zavěšen ve výšce 8-15 cm od podlahy pro optimální cirkulaci tepla.
- Doporučená vzdálenost radiátoru od zdi je 10-15 cm, horní hrana minimálně 10 cm pod okenním parapetem.
- Nosnost držáků musí odpovídat hmotnosti radiátoru, běžně 20-30 kg na kus.
- Při upevnění do sádrokartonu používejte speciální motýlové hmoždinky, do betonu běžné kotvy.
- Po zavěšení radiátoru je nutné jej správně připojit a odvzdušnit, což zlepší výkon až o 10 %.
Jak správně změřit a připravit místo pro zavěšení radiátoru
Jak správně zavěsit radiátor topení vyžaduje přesné měření vzdáleností od podlahy, zdi a okenního parapetu. Radiátor musí být zavěšen 8-15 cm nad podlahou a ve vzdálenosti 10-15 cm od stěny, přičemž jeho horní hrana by měla být minimálně 10 cm pod parapetem okna. Takové rozmístění zajišťuje optimální cirkulaci tepla v místnosti a efektivní vytápění.
Při měření místa pro montáž radiátoru postupujte následovně:
- Změřte výšku od podlahy, kde bude spodní část radiátoru zavěšena (8-15 cm)
- Určete vzdálenost od zdi pro upevnění držáků radiátoru (10-15 cm)
- Změřte výšku pod okenním parapetem, aby horní hrana radiátoru byla alespoň 10 cm níže
- Přesvědčte se, že držáky umožňují vodorovné zavěšení radiátoru pro správné odvzdušnění radiátoru
Správné zavěšení radiátoru topení minimalizuje tepelné ztráty a zabraňuje vzniku studených míst pod okny. Při montáži doporučuji použít vhodné sádrokartonové hmoždinky, pokud je stěna sádrokartonová, aby bylo upevnění držáků radiátoru pevné a bezpečné.
Chyby při zavěšování radiátoru topení a jak se jim vyhnout
Častou chybou je příliš nízké nebo příliš vysoké zavěšení radiátoru, což omezuje cirkulaci tepla. Také nedostatečné upevnění držáků nebo jejich nerovné umístění může způsobit nesprávné připojení radiátoru a problémy s odvzdušněním. Dodržení přesných měření je proto klíčové pro správnou funkci topení.
Výběr držáků a upevňovacích prvků podle typu radiátoru a stěny
Držáky radiátoru musí mít nosnost minimálně 20-30 kg na kus, aby bezpečně unesly hmotnost zařízení včetně vody v systému. U lehčích panelových a hliníkových radiátorů postačí kovové držáky s běžnými upevňovacími prvky, zatímco u těžších litinových modelů je nezbytné zvolit robustnější držáky a spolehlivé kotvy do betonu. Rozteč upevňovacích otvorů by měla odpovídat typu radiátoru, například u standardních panelových radiátorů je to běžně 50 cm.
Typ upevňovacích prvků se liší podle konstrukce stěny. Do betonových stěn se instalují speciální kotvy, které musí být zasazeny do pevné části zdi, nikoli pouze do omítky, aby se zabránilo uvolnění držáků. Pro sádrokartonové desky jsou nezbytné motýlové hmoždinky, které rozloží zatížení a zabrání vytržení upevňovacích prvků. U dřevěných stěn je vhodné použít šrouby s minimální délkou 50 mm, které proniknou do pevné části konstrukce a zajistí dostatečnou fixaci držáků.
| Typ stěny | Doporučený upevňovací prvek | Poznámka |
|---|---|---|
| Beton | Speciální kotvy do betonu | Zasazení do pevné části zdi |
| Sádrokarton | Motýlové sádrokartonové hmoždinky | Rozložení zatížení, zabránění poškození |
| Dřevo | Šrouby délky min. 50 mm | Proniknutí do pevné konstrukce |
- Použijte držáky s nosností alespoň 20 kg na kus podle hmotnosti radiátoru
- Instalujte kotvy do betonu vždy do pevné části zdi, ne pouze do omítky
- Aplikujte motýlové hmoždinky do sádrokartonu, aby nedošlo k vytržení držáku
- Upevněte držáky do dřeva šrouby minimálně 50 mm dlouhými pro pevnou fixaci
Jak upevnit a připojit radiátor topení ke stěně
Správné upevnění držáků radiátoru je klíčové pro vodorovné zavěšení, které umožňuje optimální cirkulaci vzduchu a efektivní odvzdušnění radiátoru. Nesprávný výběr upevňovacích prvků, jako jsou nevhodné hmoždinky nebo příliš krátké šrouby, často vede k nestabilitě radiátoru a poškození stěny. Pro radiátory s typem spodního připojení, například modely KORADO RADIK VKM8, je nutné respektovat přesné rozměry a upevňovací body podle návodu výrobce.
Montáž začněte přesným označením míst pro držáky s ohledem na doporučenou vzdálenost radiátoru od zdi 10-15 cm a od podlahy 8-15 cm. Následně vyvrtejte otvory, vložte vhodné kotvy nebo hmoždinky podle typu stěny a pevně připevněte držáky. Po zavěšení radiátoru zkontrolujte vodorovnou polohu pomocí vodováhy, aby bylo zajištěno správné odvzdušnění a rovnoměrné rozložení tepla. Poté připojte radiátor k potrubí pomocí šroubení odpovídajících typu připojení, například H-ventilu nebo termostatické hlavice.
Tip: Častou chybou je upevnění držáků do omítky nebo použití nevhodných hmoždinek, což způsobuje uvolnění radiátoru a riziko poškození stěny. Doporučuji vždy zvolit upevňovací prvky přizpůsobené typu stěny a hmotnosti radiátoru.
Tento způsob montáže se hodí pro běžné panelové a litinové radiátory instalované do betonových, sádrokartonových i dřevěných stěn. Naopak není vhodný pro nestandardní lehké konstrukce nebo velmi tenké sádrokartonové desky bez dodatečné výztuže, kde je třeba použít speciální upevňovací systémy.
Montáž držáků a zavěšení radiátoru na zeď krok za krokem
Montáž držáků a zavěšení radiátoru na zeď vyžaduje přesnost a správný postup, aby byl radiátor bezpečně upevněný a funkční. Následující návod jak zavěsit radiátor topení bezpečně vám pomůže zvládnout instalaci krok za krokem.
Příprava a měření

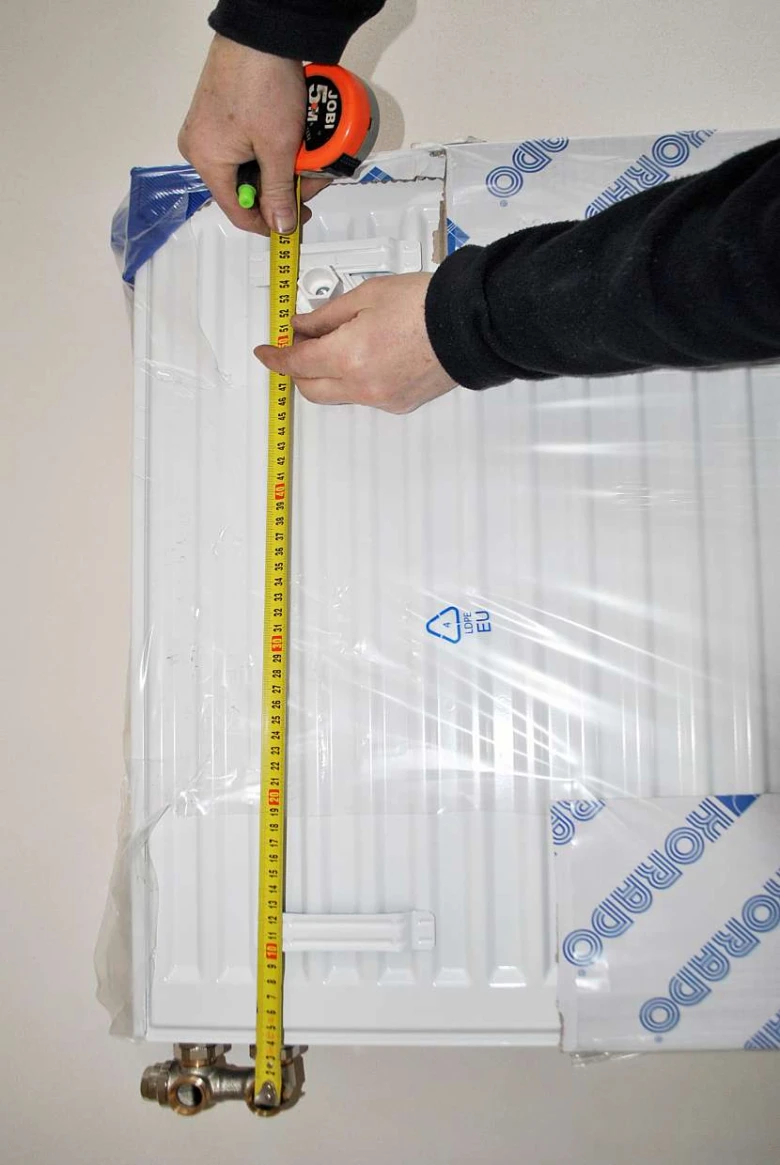

Správné měření rozteče držáků závisí na typu radiátoru a konstrukci stěny. Nejprve změřte vzdálenost mezi montážními otvory na radiátoru, přeneste ji na zeď a označte body pro vrtání. Přesné umístění držáků zajistí rovnoměrné rozložení váhy a správné připojení radiátoru.
Vrtání a upevnění kotev
Použijte vhodné kotvy podle materiálu stěny – do sádrokartonu sádrokartonové hmoždinky, do betonu speciální hmoždinky. Při vrtání dodržte správný průměr vrtáku podle kotev a hloubku vrtu. Po vyvrtání otvorů vložte kotvy pevně a bezpečně, aby držáky radiátoru správně seděly.
Zavěšení a kontrola vodorovnosti
Držáky přišroubujte pevně ke zdi a radiátor na ně zavěste. Pomocí vodováhy zkontrolujte vodorovné zavěšení radiátoru, které je klíčové pro správnou cirkulaci tepla i efektivní odvzdušnění radiátoru. Nesprávná rovina může způsobit nerovnoměrné topení a zvýšené opotřebení připojení.
- Měření rozteče držáků – přeneste přesné rozměry z radiátoru na zeď
- Vrtání otvorů – zvolte vrták a hloubku podle typu stěny
- Vložení kotev – použijte sádrokartonové hmoždinky nebo betonové kotvy
- Přišroubování držáků – zajistěte pevné a bezpečné upevnění
- Zavěšení radiátoru – opatrně zavěste radiátor na držáky
- Kontrola vodováhou – ověřte správné vodorovné zavěšení radiátoru
Tip: Častou chybou je nepřesné měření rozteče držáků, které vede k nesprávnému upevnění radiátoru a problémům s připojením. Doporučuji vždy měřit dvakrát a použít kvalitní montážní materiál.
Jak bezpečně zavěsit těžký radiátor topení na zeď je otázka volby správných držáků a kotev podle váhy a typu stěny, což zaručuje spolehlivou montáž bez rizika poškození zdi.

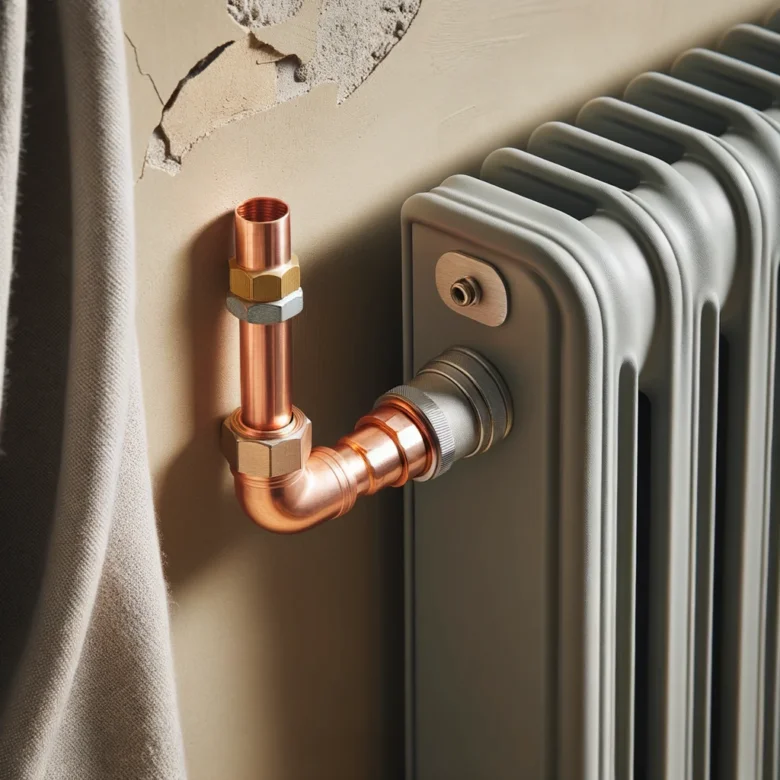

Jak správně připojit radiátor k topnému systému po zavěšení
Po správném upevnění držáků radiátoru ke zdi, často pomocí sádrokartonových hmoždinek pro bezpečné uchycení, následuje připojení radiátoru k topnému systému. Existují tři základní typy připojení radiátoru: spodní, boční a diagonální. Spodní připojení má oba vývody vedené ve spodní části radiátoru, což umožňuje nenápadné vedení potrubí a snadné připojení ventilů a šroubení. Boční připojení využívá přívod teplé vody horním otvorem na jedné straně radiátoru, zatímco diagonální připojení kombinuje vstup a výstup na protilehlých stranách, což může zlepšit cirkulaci tepla.

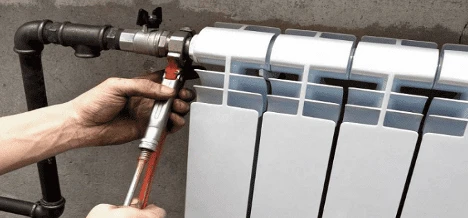

Při montáži a upevnění radiátoru KORADO je důležité správně nasadit šroubení a ventil, aby bylo zajištěno těsné spojení bez úniků. Nezapomeňte také na odvzdušnění radiátoru, které může zvýšit jeho výkon až o 10 %. Vodorovné zavěšení a pevné upevnění držáků radiátoru jsou klíčem k bezproblémovému provozu a dlouhé životnosti instalace.
- Použijte vhodné šroubení a ventily odpovídající typu připojení
- Pečlivě utáhněte spoje, aby nedocházelo k únikům vody
- Provádějte pravidelné odvzdušnění radiátoru po instalaci i během topné sezóny
- Zkontrolujte vodorovné zavěšení radiátoru pro rovnoměrné rozložení tepla

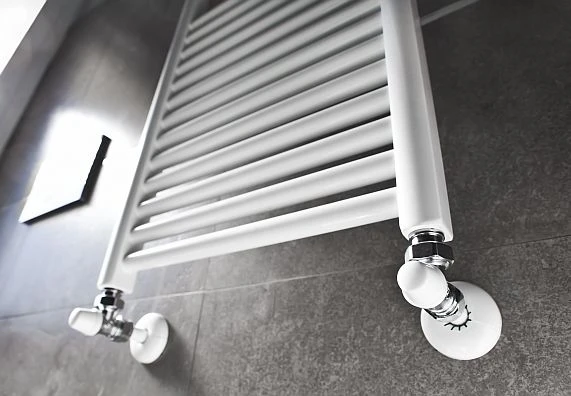

Jak správně připojit a upevnit radiátor topení s dolním připojením
Dolní připojení vyžaduje přesné umístění šroubení ve spodní části radiátoru a správné upevnění ke stěně, aby bylo možné připojit potrubí bez napětí a s možností snadného odvzdušnění.
Specifika zavěšení radiátorů na sádrokarton a jiné nestandardní stěny
Pro zavěšení radiátoru na sádrokarton a jiné nestandardní stěny je klíčové zvolit správné upevňovací prvky a věnovat pozornost přípravě povrchu. Správné upevnění držáků radiátoru zajistí bezpečnost i optimální funkci topení.
Použití motýlových hmoždinek

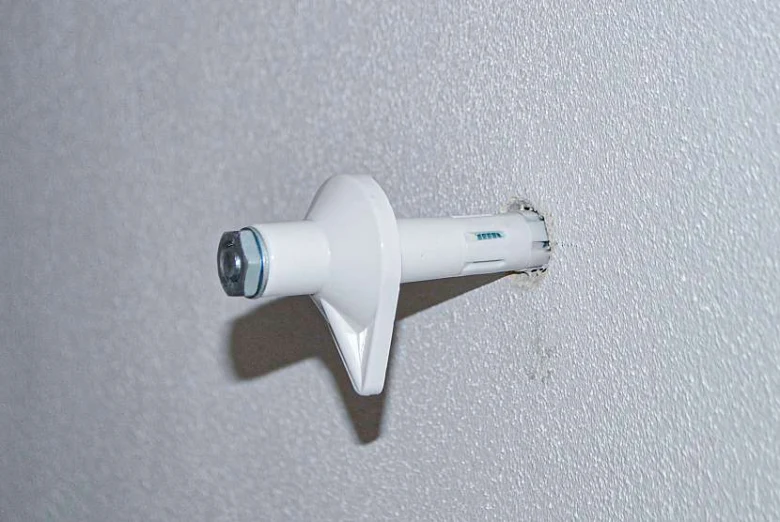

Motýlové hmoždinky jsou určeny pro sádrokartonové stěny a výrazně zvyšují nosnost upevnění. Tyto sádrokartonové hmoždinky se při montáži rozevřou za deskou, což zajišťuje pevný zámek a bezpečné zavěšení i těžšího radiátoru. Pro montáž radiátoru na sádrokarton je proto nezbytné použít právě tento typ hmoždinek.
Řešení nerovných povrchů
Nerovné povrchy stěn mohou způsobit špatné vodorovné zavěšení radiátoru a tím ovlivnit jeho funkčnost i bezpečnost. Před upevněním držáků radiátoru doporučuji vyrovnat stěnu pomocí sádrové nebo jinak vhodné omítky. Také se hodí použít podložky pod držáky pro přesné vodorovné zavěšení a následné snadné připojení radiátoru i jeho správné odvzdušnění.
- Zkontrolujte pevnost nosné konstrukce za sádrokartonem
- Používejte držáky radiátoru s dostatečnou nosností pro váš typ radiátoru
- Vyrovnejte stěnu před montáží pro bezpečné upevnění a správnou funkci topení
Tip: Jak bezpečně zavěsit těžký radiátor topení na zeď vyžaduje kombinaci správných hmoždinek a precizní přípravy povrchu, jinak hrozí poškození sádrokartonu i radiátoru. V případě pochybností doporučuji konzultaci s odborníkem.
Doporučení pro upevnění elektrických topných tyčí v radiátorech
Při upevnění elektrických topných tyčí v radiátorech je nezbytné dodržet platné elektrické normy ČSN a zajistit správnou tepelnou a elektrickou izolaci, aby se předešlo riziku zkratu či přehřátí. Elektrické topné tyče musí být kompatibilní s konkrétním modelem radiátoru a připojeny přesně podle návodu výrobce, včetně správného typu kabelů a jejich ochrany. Doporučuje se instalaci svěřit kvalifikovanému elektrikáři, který ověří správnost zapojení a bezpečnostní parametry.
Upevnění držáků radiátoru musí být pevné a přesné, přičemž vodorovné zavěšení zajistí optimální cirkulaci tepla a usnadní odvzdušnění radiátoru. Pro lehčí konstrukce, například u sádrokartonových stěn, se používají speciální sádrokartonové hmoždinky s nosností minimálně 20 kg na kus. U těžších radiátorů, zvláště s integrovanými elektrickými topnými tyčemi, je nutné použít robustnější kotvy, například motýlové nebo chemické kotvy, které unesou zatížení přesahující 30 kg na kus.
- Zkontrolujte, zda elektrické topné tyče odpovídají výkonem a napětím radiátoru, a dodržujte předepsané připojovací postupy výrobce.
- Dodržujte minimální bezpečnostní vzdálenosti 10 cm od hořlavých materiálů a zajistěte tepelnou izolaci kabelů s minimální tloušťkou 10 mm, aby se minimalizovalo riziko přehřátí.
- Použijte vodorovné zavěšení radiátoru s přesností do ±2 mm, aby bylo zajištěno rovnoměrné proudění teplého vzduchu a správné odvzdušnění přes ventil umístěný proti termostatickému ventilu.
- Při montáži radiátorů s dolním připojením, například KORADO RADIK VKM8, věnujte zvýšenou pozornost přesnému upevnění držáků a těsnění šroubení, aby nedocházelo k únikům vody a elektrickým poruchám.
Tip: Častou chybou je použití nevhodných hmoždinek pro typ stěny, což vede k uvolnění držáků a riziku pádu radiátoru s elektrickou topnou tyčí. Pro sádrokartonové stěny vždy volte speciální motýlové hmoždinky s nosností minimálně 25 kg na kus.
Montáž elektrických topných tyčí vyžaduje rovněž správnou izolaci a ochranu kabeláže, která by měla být vedena v ochranných trubkách a vzdálena od zdrojů vlhkosti. V případě vícedílných radiátorů musí být upevnění rozloženo rovnoměrně po celé délce, aby nedošlo k deformaci a následnému poškození topných tyčí.
Pro koho se to hodí: Tento postup je vhodný pro instalaci elektrických topných tyčí v panelových i deskových radiátorech, zejména v bytech a domech se zděnými stěnami nebo pevnými konstrukcemi.
Pro koho NE: Nedoporučuje se pro velmi tenké sádrokartonové příčky bez adekvátního vyztužení, kde hrozí nedostatečná nosnost a riziko poškození elektrických komponent.
Dodržení těchto doporučení zaručí bezpečný provoz elektrických topných tyčí v radiátorech a maximalizuje účinnost vytápění bez rizika poruch či nehod.
Vliv správného zavěšení na výkon a životnost radiátoru
Správné zavěšení radiátoru topení přímo ovlivňuje jeho tepelný výkon, hlučnost i životnost. Nesprávné upevnění může způsobit mechanické deformace, netěsnosti a snížení účinnosti vytápění až o 10 %. Proto je nezbytné znát konkrétní chyby při zavěšování radiátoru topení a jak se jim vyhnout, abyste zajistili optimální funkci, bezpečnost a snadnou údržbu radiátoru.
Důsledky nesprávného upevnění
Nesprávné zavěšení radiátoru vede k hlučnosti způsobené chvěním a nesprávným kontaktem s držáky, což může zvýšit hlučnost až o několik decibelů. Nerovnoměrné rozložení váhy způsobuje deformace tělesa radiátoru a mechanické napětí, které zkracuje jeho životnost. Častou chybou je také nesprávné připojení, které způsobuje netěsnosti a úniky vody, čímž se snižuje výkon topení a zvyšuje spotřeba energie. Navíc nesprávné zavěšení ztěžuje pravidelnou údržbu radiátoru, například čištění a odvzdušnění, což dále snižuje efektivitu systému.
Doporučená pravidelná kontrola
Upevnění držáků radiátoru doporučuji kontrolovat minimálně jednou ročně, ideálně před topnou sezónou. Při montáži věnujte pozornost přesnému vodorovnému zavěšení radiátoru, které zajistí rovnoměrné proudění teplé vody a optimální cirkulaci vzduchu. Používejte kvalitní kotvící prvky přizpůsobené typu stěny, například sádrokartonové hmoždinky pro sádrokartonové stěny nebo hmoždinky do betonu pro zděné stěny. Pravidelná kontrola držáků a těsnosti připojení pomáhá předcházet hlučnosti, deformacím a zajišťuje správné odvzdušnění radiátoru, což může zlepšit jeho výkon až o 10 %.
- Zkontrolujte pevnost držáků radiátoru a jejich nosnost přizpůsobenou hmotnosti radiátoru (běžně 20-30 kg na kus)
- Ověřte těsnost připojení radiátoru, zejména u spodního nebo bočního připojení, a správné utěsnění šroubení
- Ujistěte se, že radiátor visí vodorovně s mezerou 10-15 cm od stěny a 8-15 cm od podlahy, aby byla zajištěna optimální cirkulace vzduchu a efektivní vytápění
Tip: Častou chybou je nesprávné upevnění držáků do nevhodného materiálu stěny, například použití běžných hmoždinek v sádrokartonu bez motýlových kotev, což vede k uvolnění radiátoru a riziku poškození.
Pro koho se to hodí: Tento postup je vhodný pro všechny typy panelových i deskových radiátorů, zejména pro modely s bočním i spodním připojením, jako jsou radiátory KORADO RADIK VKM8.
Pro koho se to NEhodí: Nevhodný je pro velmi staré litinové radiátory, které vyžadují speciální upevňovací prvky a jiný způsob zavěšení kvůli jejich vysoké hmotnosti a konstrukci.
Časté chyby a řešení při zavěšení radiátoru topení
Při zavěšování radiátoru topení se často objevují chyby, které mohou ovlivnit jeho funkčnost a bezpečnost. Zde shrneme nejčastější problémy a ukážeme, jak se jim efektivně vyhnout.
Nejčastější chyby
Časté chyby při montáži radiátoru zahrnují nesprávné měření rozteče držáků, což vede k nesprávnému upevnění radiátoru a jeho nebezpečnému uvolnění. Použití nevhodných držáků nebo špatných sádrokartonových hmoždinek způsobuje nedostatečnou stabilitu. Častým problémem je také nekontrolované vodorovné zavěšení bez použití vodováhy, což zhoršuje odvzdušnění radiátoru a jeho efektivitu topení.
Jak chyby napravit a předcházet jim
Pro správnou montáž radiátoru doporučuji přesné měření rozteče držáků a použití vhodných upevnění podle typu zdi. Při upevnění do sádrokartonu je nutné použít speciální sádrokartonové hmoždinky. Vždy kontrolujte vodorovné zavěšení pomocí vodováhy, aby bylo odvzdušnění radiátoru optimální. Správné připojení radiátoru a pevné upevnění držáků radiátoru zajistí dlouhodobou bezpečnost a spolehlivost topení.
- Častá chyba: podcenění přesnosti měření rozteče držáků
- Tip: vyvarujte se použití univerzálních držáků bez ohledu na typ radiátoru
- Prevence: pečlivé plánování montáže před vrtáním a použití vhodných hmoždinek pro daný materiál stěny
Časté dotazy k zavěšení a upevnění radiátoru topení
Otázka: Jak upevnit radiátor na sádrokartonovou stěnu?
Použijte sádrokartonové motýlové hmoždinky a držáky s minimální nosností 20 kg na kus. Při vrtání volte opatrný postup, aby nedošlo k poškození desky.
Otázka: Jaká je doporučená výška zavěšení radiátoru od podlahy?
Ideální vzdálenost je 8-15 cm od podlahy, což umožňuje správnou cirkulaci teplého vzduchu a efektivní vytápění prostoru.
Otázka: Proč by měla být horní hrana radiátoru vzdálena 10 cm od okenního parapetu?
Tato vzdálenost podporuje správný proud vzduchu a pomáhá kompenzovat chladný vzduch přicházející z okna.
Otázka: Jaký typ hmoždinek je vhodný pro upevnění do betonu?
Doporučují se kovové nebo plastové kotvy s nosností odpovídající hmotnosti radiátoru, obvykle od 25 kg na kus.

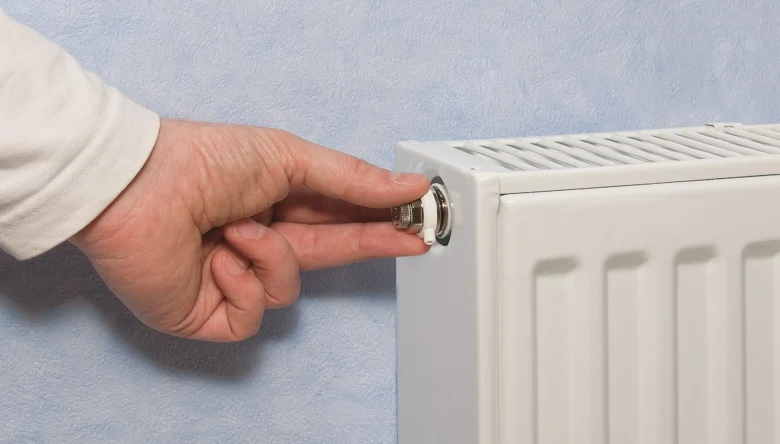

Otázka: Jak správně odvzdušnit radiátor po montáži?
Otevřete odvzdušňovací ventil na 2-3 minuty, dokud neunikne vzduch. Tím lze zvýšit tepelný výkon až o 10 %.
Otázka: Jak zajistit vodorovné zavěšení radiátoru?
Při upevnění držáků použijte vodováhu, aby byla horní hrana radiátoru dokonale rovná.
Otázka: Jaké jsou chyby při zavěšování radiátoru a jak se jim vyhnout?
Časté chyby zahrnují špatné měření, nevhodné držáky, nesprávné upevnění do sádrokartonu, nedodržení vodorovnosti a opomenutí odvzdušnění.
Otázka: Jak upevnit těžký litinový radiátor?
Použijte držáky s nosností nad 30 kg a kvalitní kotvy do betonu, vždy ověřte pevnost upevnění před zavěšením.
Otázka: Jak upevnit radiátor bez poškození zdi?
Využijte správné hmoždinky a přesné měření před vrtáním, abyste minimalizovali poškození zdiva.
Otázka: Jaké jsou specifika upevnění elektrických topných tyčí v radiátoru?
Dodržte platné elektrotechnické normy, zabezpečte správnou izolaci a zajistěte pravidelnou kontrolu elektroinstalace.
Otázka: Jaký je správný postup při montáži držáků radiátoru?
- Změřte přesně potřebné rozměry. 2. Vyvrtejte otvory dle měření. 3. Vložte kotvy do otvorů. 4. Přišroubujte držáky ke stěně. 5. Zavěste radiátor a zkontrolujte vodorovnost.
Otázka: Proč pravidelně kontrolovat upevnění radiátoru?
Kontrola zabraňuje uvolnění a hlučnosti, čímž udržujete vysoký výkon a prodlužujete životnost topného systému.
