Uzemnění co to je a proč je důležité v elektroinstalaci

Uzemnění elektroinstalace představuje klíčový bezpečnostní prvek, který odvádí nebezpečné napětí do země a chrání vás před úrazem elektrickým proudem. Systém využívající zemnící tyče a správné uzemnění rozvaděče zajišťuje stabilitu elektrické sítě a spolehlivou funkci ochranného vodiče PEN při vzniku poruchy.

Co je uzemnění a proč je v elektroinstalaci důležité?

Uzemnění představuje technické propojení vodivých částí elektroinstalace se zemí, které zajišťuje bezpečný odvod nebezpečného elektrického proudu při poruše izolace. V České republice se tento proces řídí normou ČSN 33 2000-5-54 a souvisejícími předpisy, jako je ČSN EN 62305-3 ed. 2, které definují požadavky na materiály i instalaci. Hlavním účelem je ochrana osob před úrazem elektrickým proudem a zajištění správné funkce ochranných prvků. Pro zaručení spolehlivé cesty svodu proudu musí mít uzemnění nízký elektrický odpor, ideálně pod hodnotou 10 Ω, přičemž pro obytné objekty se doporučuje hodnota <5 Ω a pro citlivé systémy dokonce <1 Ω.

• Klíčové přínosy uzemnění:
• Ochrana před nebezpečným dotykovým napětím na kovových částech zařízení díky vyrovnání potenciálů.
• Stabilizace potenciálu sítě a ochrana proti přepětí při atmosférických výbojích pomocí přepěťových ochran (SPD).
• Vytvoření podmínek pro rychlé vybavení jističů a proudových chráničů při vzniku poruchového stavu.

Odborná rada: Při instalaci vždy ověřte, zda jsou zemnící tyče pevně propojeny s hlavní uzemňovací svorkou (MET) v rozvaděči. Častá chyba: podcenění kvality spojů v zemnící jímce a použití nevhodných materiálů, což vede ke korozi, vysokému přechodovému odporu a následné nefunkčnosti systému ochrany. Uzemnění elektroinstalace je nezbytné pro každý objekt s elektrickou přípojkou, přičemž u starších instalací je nutné odborně prověřit správné uzemnění vodiče PEN, aby nedošlo k zavlečení nebezpečného napětí na kostry spotřebičů.

Uzemnění se hodí pro všechny typy budov od rodinných domů až po průmyslové provozy, kde zajišťuje bezpečnost elektroinstalace. Naopak, uzemnění není vhodné provádět svépomocí bez odpovídajícího měřicího vybavení, protože měření odporu uzemnění vyžaduje kalibrované přístroje a odbornou interpretaci výsledků. Pravidelná kontrola integrity spojů a měření odporu jsou klíčové zejména po bouřkách nebo stavebních úpravách, které mohly narušit zemnící soustavu.

Otázka: Proč je nutné pravidelně měřit odpor uzemnění?

Měření odporu uzemnění je nezbytné pro ověření funkčnosti systému, protože v čase dochází ke korozi spojů nebo mechanickému poškození zemničů. Kvalifikovaný elektrikář pomocí speciálních přístrojů ověří, zda odpor odpovídá normovým hodnotám, čímž zajistí bezpečnost elektroinstalace.

Otázka: Jaký je rozdíl mezi uzemněním a pospojováním?

Uzemnění zajišťuje propojení elektroinstalace se zemí pro odvod poruchových proudů, zatímco hlavní ochranné pospojení spojuje kovové konstrukce a potrubí v budově. Obě soustavy se sbíhají v hlavní uzemňovací svorce (MET), čímž se minimalizuje nebezpečné dotykové napětí mezi různými vodivými částmi.

Jak funguje uzemnění na fyzikální úrovni?

Základem bezpečnosti je schopnost elektrického systému odvést nebezpečný náboj mimo dosah osob a citlivé elektroniky. Uzemnění elektroinstalace využívá fyzikální vlastnost půdy, která funguje jako obrovský rezervoár schopný absorbovat elektrický náboj, aniž by se výrazně změnil její elektrický potenciál. Zemský povrch je z hlediska elektrotechniky dle normy ČSN 33 2000-5-54 považován za vztažný bod s nulovým potenciálem.

Jak funguje uzemnění v elektrických rozvodech v praxi? Proud při poruše na izolaci spotřebiče hledá cestu nejmenšího odporu. Pokud je instalace správně provedena, elektrický proud teče do země přes uzemnění, místo aby procházel lidským tělem. K vytvoření tohoto bezpečného spojení se využívají zemnící tyče nebo pásky, které zajišťují nízký přechodový odpor mezi vodičem a půdou. Ideální hodnota odporu uzemňovací soustavy by měla být dle ČSN EN 62305-3 ed. 2 pod 10 Ω, přičemž pro obytné objekty doporučujeme hodnoty pod 5 Ω a pro citlivé systémy pod 1 Ω.

Odborná rada: Častou chybou je nedostatečné propojení v místech, kde se provádí uzemnění rozvaděče nebo uzemnění vodiče PEN. Pamatujte, že každé takové spojení musí být součástí systému, který zahrnuje hlavní ochranné pospojení, aby byla zajištěna maximální bezpečnost elektroinstalace v celém objektu. Pokud je půda příliš suchá nebo kamenitá, její elektrická vodivost klesá, což vyžaduje instalaci delších nebo vícečetných zemnících tyčí pro dosažení požadovaných parametrů. Měření odporu uzemnění musí provádět kvalifikovaný elektrikář pomocí speciálních přístrojů, a to zejména po bouřkách nebo stavebních úpravách, kdy hrozí koroze či mechanické poškození spojů.

Uzemnění se hodí pro každý objekt napojený na elektrickou síť, kde je vyžadována ochrana osob a majetku před úrazem či přepětím, avšak pro jeho realizaci je nezbytné dodržet normy jako ČSN 33 2000-5-54. Naopak, uzemnění se nehodí provádět svépomocí bez odborné kvalifikace a měřicí techniky, neboť neodborné zásahy do vodiče PEN či hlavní ochranné svorky (MET) mohou vést k nebezpečnému zvýšení dotykového napětí. Při instalaci vždy používejte kvalitní měděné vodiče s minimálním průřezem 6 mm² (pro ocel 50 mm²), neboť hliníkové vodiče nejsou kvůli korozi a ztrátě vodivosti vhodné.

Typy uzemňovacích systémů a materiály používané v elektroinstalaci

Efektivní uzemnění elektroinstalace vyžaduje správný výběr zemniče a odolných materiálů, které zajistí dlouhodobou bezpečnost elektroinstalace a spolehlivý odvod poruchových proudů do země.

Jaké jsou hlavní typy uzemňovacích systémů?

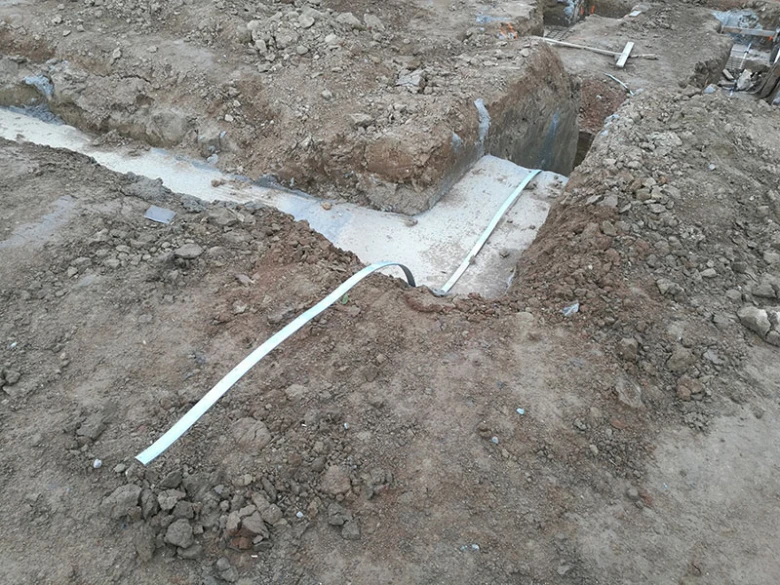

Hlavní typy uzemnění se volí podle typu půdy a dostupného prostoru v okolí objektu. Nejčastěji se v praxi setkáte s tím, že zemnící tyče tvoří základ systému, protože jejich instalace zatlučením do země je rychlá a technicky nenáročná. Pokud potřebujete větší kontaktní plochu se zeminou, využívají se páskové zemniče, které se ukládají do výkopů v horizontální rovině. Deskové zemniče se pak instalují v místech s vysokou rezistivitou půdy, kde je vyžadován maximální přenosový výkon. Pro dosažení nejnižšího možného odporu se často navrhují kombinované zemniče, které propojují různé geometrické tvary vodičů pro zvýšení celkové spolehlivosti systému.

Jaké materiály se používají pro uzemnění a jaké jsou jejich vlastnosti?

Materiály pro uzemnění musí vykazovat vysokou korozivzdornost, aby nedocházelo k degradaci spojů v agresivním prostředí půdy. Standardem je měď, která vyniká špičkovou vodivostí, nebo žárově zinkovaná ocel, jež nabízí výborný poměr mezi cenou a životností. Při návrhu je nutné dodržet minimální průřez vodiče, který činí 6 mm² pro měď a 50 mm² pro ocel, aby bylo zajištěno bezpečné hlavní ochranné pospojení i při průchodu vysokých zkratových proudů.

Odborná rada: Častá chyba při instalaci je použití neslučitelných kovů v přímém kontaktu, což vede k elektrolytické korozi. Vždy používejte certifikované svorky určené pro danou kombinaci materiálů. Uzemnění se hodí pro každou stavbu s elektrickým rozvodem, avšak pro instalaci zemnících tyčí v blízkosti základů je nutné prověřit absenci inženýrských sítí v daném místě.

Normy, hodnoty odporu a bezpečnostní požadavky na uzemnění

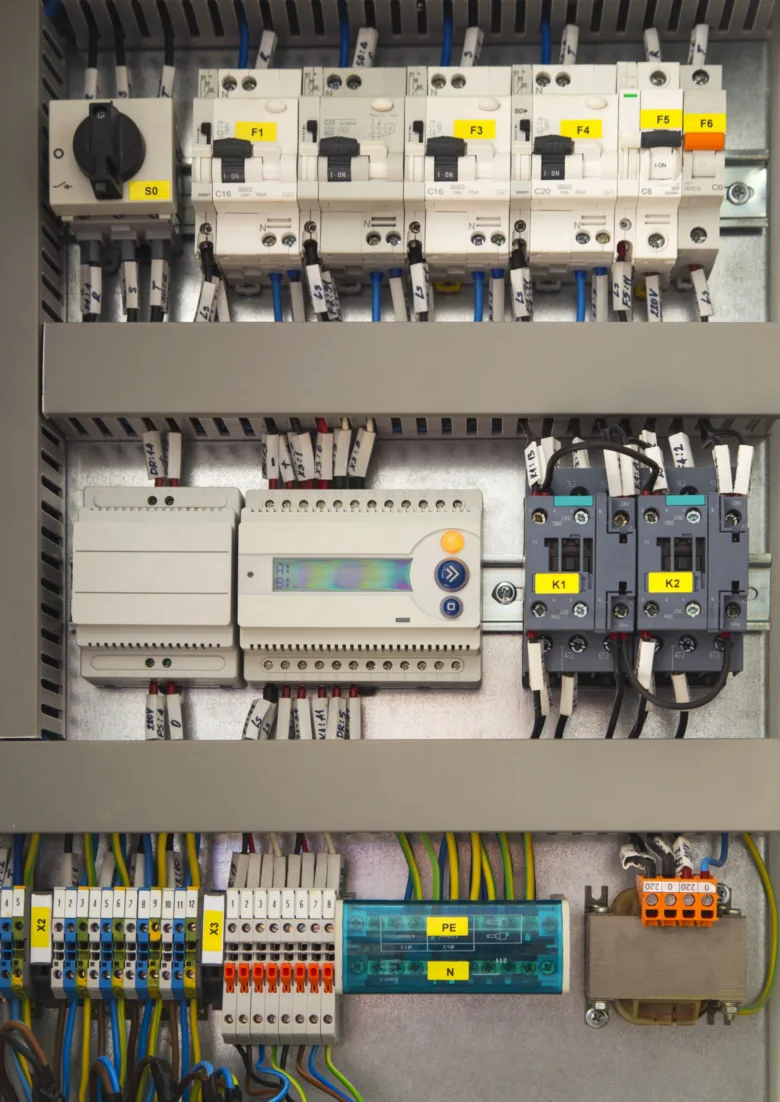

Správné fungování uzemnění elektroinstalace definují přísné normy, které určují maximální přípustné hodnoty odporu uzemnění. Bezpečnost elektroinstalace přímo závisí na kvalitě spojů, jako je uzemnění rozvaděče či hlavní ochranné pospojení.

Jaké jsou normy a bezpečnostní požadavky na odpor uzemnění?

Technické normy ČSN 33 2000-5-54 a ČSN EN 62305-3 ed. 2 stanovují přesné parametry pro zajištění ochrany osob i majetku. Pro běžné obytné objekty musí být celkový odpor uzemnění nižší než 10 Ω, přičemž odborníci doporučují udržovat hodnotu pod 5 Ω pro vyšší efektivitu. U instalací s velmi citlivými elektronickými systémy je vyžadován odpor pod 1 Ω.

• ČSN 33 2000-5-54: určuje pravidla pro uzemňovací soustavy a ochranné vodiče.
• ČSN EN 62305-3: definuje požadavky na ochranu staveb před bleskem a přepětím.
• Častá chyba: podcenění kvality spoje při připojování zemnící tyče k hlavnímu ochrannému pospojení.
• Uzemnění se hodí pro každý objekt s připojenou elektrickou sítí, nevhodné je pouze v případě poškozených či zkorodovaných prvků, které vyžadují okamžitou výměnu.

Jak se měří odpor uzemnění a kdo by měření měl provádět?

Měření odporu uzemnění musí vždy provádět kvalifikovaný elektrikář s platnou vyhláškou. K tomuto účelu se používá kalibrovaný zemní ohmmetr, který přesně ověří, zda uzemnění vodiče PEN a ostatních částí splňuje projektové hodnoty. Pravidelná revize systému, ideálně v intervalech stanovených zákonem nebo výrobcem, odhalí případnou korozi nebo mechanické poškození zemnící soustavy. Na co si dát pozor: měření odporu uzemnění nelze provést běžným multimetrem, protože ten nedokáže eliminovat vliv bludných proudů v zemi. Pouze správně provedená měření zaručí, že v případě poruchy dojde k okamžitému vybavení jisticích prvků a bezpečnému odvedení proudu do země.

Praktické rady pro správné provedení a údržbu uzemnění v domácnosti

Správné provedení a následná údržba uzemnění elektroinstalace jsou základními pilíři pro zajištění bezpečnosti elektroinstalace v každém objektu. Pro dosažení dlouhodobé funkčnosti systému je nutné dodržet technické normy pro instalaci zemničů a pravidelně ověřovat elektrické parametry soustavy.

Příprava pro uzemnění

Základem je výběr vhodného zemniče, přičemž v běžné domácnosti se nejčastěji využívají zemnící tyče zatlučené do rostlé půdy. Pro zajištění nízkého přechodového odporu volte korozivzdorné materiály, například žárově zinkovanou ocel nebo měď. Minimální průřez vodiče pro hlavní ochranné pospojení musí odpovídat projektové dokumentaci, přičemž pro měděný vodič se standardně používá minimální průřez 6 mm2.

Instalace uzemnění

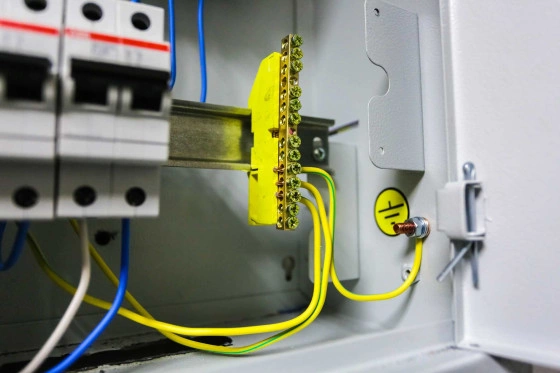

Instalace vyžaduje precizní propojení všech kovových prvků systému s hlavní uzemňovací svorkou, která tvoří centrální uzel pro uzemnění rozvaděče.

1. Osazení zemniče – zatlučení zemnící tyče do nezámrzné hloubky minimálně 80 cm pod úroveň terénu.
2. Propojení vodičů – pevné připojení zemnícího přívodu k hlavní svorkovnici pomocí svorek odolných proti korozi.
3. Kontrola pospojení – ověření vodivého propojení všech kovových konstrukcí budovy s uzemňovací soustavou.

Častá chyba: nedostatečné dotažení spojů nebo použití nevhodných svorek, které vlivem vlhkosti rychle oxidují a zvyšují odpor.

Měření a údržba

Význam uzemnění v elektroinstalaci spočívá v jeho schopnosti odvést nebezpečné napětí do země, proto je klíčové pravidelné měření odporu uzemnění. U běžných domácností doporučuji udržovat hodnotu odporu pod 5 Ω. Údržba zahrnuje vizuální kontrolu koroze spojů a ověření celistvosti uzemnění vodiče PEN alespoň jednou ročně. Toto opatření se hodí pro každou nemovitost s moderní elektroinstalací, avšak pro instalaci v agresivních půdách (kyselá půda, vysoká vlhkost) je nutná častější revize odborníkem.

Dopady nesprávného uzemnění na elektronická zařízení

Nesprávné uzemnění v domácí síti způsobuje nekontrolované přepětí, které přímo ohrožuje citlivou elektroniku. Pokud chybí funkční uzemnění elektroinstalace, bludné proudy nemají bezpečný odvod do země a hromadí se na kovových šasi přístrojů. Následné poškození elektroniky kvůli nedostatečnému uzemnění se projevuje nejen okamžitým selháním, ale i plíživou degradací součástek vlivem překročení jejich provozních limitů.

Dopady nesprávného uzemnění na systémy v domácnosti zahrnují:

• Průraz izolačních vrstev u polovodičů a následné vypálení základních desek v důsledku napěťových špiček.
• Ztrátu dat v paměťových médiích způsobenou nestabilním napětím a náhlými restarty procesorů.
• Zkrácení životnosti napájecích zdrojů vlivem nadměrného tepelného namáhání při proudových špičkách.
• Výskyt nebezpečného indukovaného napětí na kovových krytech zařízení, které zvyšuje riziko úrazu elektrickým proudem.

Odborná rada: Častá chyba spočívá v podcenění kvality spojů při instalaci, kdy oxidace na nekvalitních svorkách zvyšuje přechodový odpor. Ujistěte se, že uzemnění rozvaděče a hlavní ochranné pospojení odpovídají projektové dokumentaci, neboť pouze odpor uzemnění pod 5 Ω u běžných objektů dokáže spolehlivě eliminovat riziko přepětí. Pro běžné uživatele je klíčové, aby jakékoli zásahy a měření odporu uzemnění prováděl výhradně certifikovaný elektrikář s kalibrovaným přístrojem.

Toto řešení se hodí pro majitele nemovitostí s moderní elektronikou, kteří chtějí předejít nákladným opravám. Naopak se nehodí pro laické pokusy o opravu svépomocí, protože neodborný zásah do vodiče PEN nebo hlavní ochranné svorky (MET) může vést k přímému ohrožení života a porušení platných norem ČSN 33 2000-5-54. Na co si dát pozor: vždy ověřte, zda jsou zemnící tyče správně propojeny s hlavním ochranným pospojením, jinak systém neplní svou ochrannou funkci.

Moderní technologie monitorování uzemnění

Současná bezpečnost elektroinstalace závisí na neustálém dohledu nad kvalitou zemnící soustavy. Moderní technologie uzemnění využívají pokročilé senzory, které umožňují monitorování stavu uzemnění v reálném čase. Tyto systémy průběžně sledují impedanci zemnící cesty, čímž eliminují rizika spojená s korozí zemnící tyče nebo uvolněním spojů u hlavního ochranného pospojení. Digitální měření poskytuje okamžitá data, která výrazně zvyšují spolehlivost provozu.

Odborná rada: Častá chyba spočívá v podcenění degradace materiálu pod zemí. Doporučuji instalovat senzory přímo k uzemnění rozvaděče, kde včasná detekce zvýšeného odporu zabrání selhání ochrany před dotykem. Tento přístup je ideální pro datová centra a průmyslové provozy, pro běžné domácnosti je však klíčová pravidelná revizní kontrola odporu uzemnění.

Uzemnění v netradičních objektech a speciálních podmínkách

Speciální uzemnění v netradičních objektech vyžaduje individuální přístup, neboť standardní metody často narážejí na konstrukční omezení. U historických budov je nutné dbát na ochranu památkově chráněných prvků, proto se zde častěji využívají zemnící pásky v základech než hlubinné zemnící tyče, které by mohly narušit statiku či archeologické vrstvy. Mobilní objekty, jako jsou maringotky nebo hausbóty, vyžadují specifické řešení pro uzemnění vodiče PEN, aby byla zajištěna bezpečnost elektroinstalace i při pohybu objektu.

Specifika a doporučení pro instalaci

• Historické objekty: Kombinujte hlavní ochranné pospojení s využitím kovových rozvodů vody, pokud splňují normové hodnoty odporu.
• Mobilní objekty: Používejte flexibilní zemnící systémy a doplňkové lokální zemniče, které zajistí stabilní uzemnění rozvaděče i v nestabilním terénu.

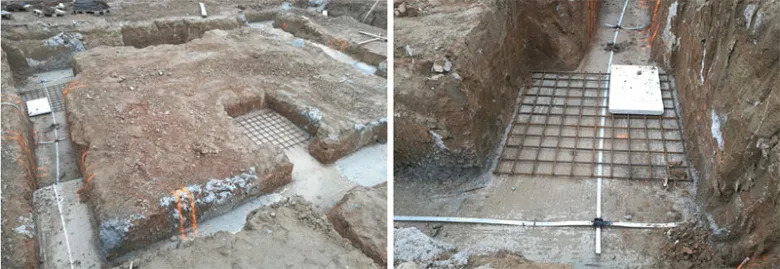

• Datová centra: Realizujte vysoce vodivou síťovou zemnící soustavu s důrazem na měření odporu uzemnění pod 1 ohm pro eliminaci šumu v citlivých datových trasách.

Odborná rada: Častá chyba spočívá v podcenění koroze spojů u mobilních konstrukcí, proto vždy využívejte nerezové materiály a pravidelně kontrolujte přechodové odpory. Toto řešení se hodí pro objekty s vysokými nároky na stabilitu napětí, zatímco pro běžné stavby je zbytečně nákladné a technologicky nadbytečné. Význam uzemnění v elektroinstalaci zůstává klíčový bez ohledu na typ budovy, neboť chrání jak majetek, tak životy uživatelů.

Ekonomické aspekty instalace a údržby uzemnění

Náklady na uzemnění elektroinstalace se pohybují v rozmezí od 5 000 do 15 000 Kč v závislosti na typu půdy a použité technologii. Instalace zahrnuje nákup materiálu, jako jsou zemnící tyče či pásky, a odbornou práci certifikovaného technika. Údržba uzemnění, jejíž cena se pohybuje v řádech stokorun za revizní zprávu, představuje klíčovou investici do dlouhodobé ochrany majetku.

• Pravidelné měření odporu uzemnění předchází nákladným opravám poškozených spotřebičů.
• Správné uzemnění rozvaděče a vodiče PEN snižuje riziko požáru způsobeného přepětím.
• Kvalitní hlavní ochranné pospojení zvyšuje celkovou bezpečnost elektroinstalace v objektu.

Odborná rada: Častou chybou je podcenění koroze spojů v zemi, proto vyžadujte revizi uzemnění každých 5 let. Uzemnění je ideální pro majitele nemovitostí s moderní elektronikou, zatímco pro instalace bez drahých spotřebičů je prioritou pouze základní ochrana před úrazem. Investice do spolehlivého zemnícího systému se vám vrátí v podobě eliminace škod na elektrospotřebičích a zajištění bezpečí vaší rodiny.
