Maximální proudové zatížení vodičů a kabelů v elektroinstalaci
Správné dimenzování kabelů je klíčovým předpokladem pro bezpečnou elektroinstalaci, neboť poddimenzovaný průřez vodiče vede k nebezpečnému přehřívání a riziku požáru. Při návrhu musíte zohlednit nejen přípustný proud vodiče, ale také vliv uložení a specifické korekční faktory teploty okolního prostředí.
Co si zapamatovat
- Maximální přípustné proudy vodičů se řídí normou ČSN 33 2000-5-52 ed. 2, platnou pro podmínky uložení a jištění.
- Průřez měděného vodiče pro bytové instalace začíná na 1,5 mm² a přípustný proud pro tento průřez je 23-31 A při volném uložení.
- Kabely uložené v trubkách nebo lištách mají snížený přípustný proud, například 1,5 mm² vodič snese 15-17 A.
- Korekční faktory pro okolní teplotu 30 °C snižují přípustný proud, např. pod omítkou je korekční faktor 0,85.
- Při dimenzování je potřeba zohlednit i délku vedení a úbytek napětí, který by neměl překročit 3-5 %.
Maximální přípustné proudy vodičů a kabelů podle průřezu a materiálu
Maximální přípustný proud vodiče je přímo závislý na jeho průřezu, použitém materiálu a způsobu uložení, což definuje norma ČSN 33 2000-5-52. Správné dimenzování kabelů zajišťuje, že izolace vodiče nepřekročí kritickou teplotu, při které dochází k její degradaci a riziku vzniku požáru.
Přípustné proudy měděných vodičů s různými průřezy
Přípustné proudy vodičů a kabelů se liší podle podmínek instalace. Níže uvedená tabulka shrnuje orientační hodnoty pro měděné vodiče s PVC izolací při teplotě okolí 30 °C.
| Průřez vodiče [mm²] | Proud při volném uložení [A] | Proud v trubce [A] |
|---|---|---|
| 1,5 | 23-31 | 15-17 |
| 4,0 | 42-54 | 28-32 |
| 16,0 | 96-125 | 68-76 |
| 300,0 | 329-525 | 270-300 |
Odborná rada: Při návrhu elektroinstalace vždy zohledněte korekční faktory teploty, pokud je vodič umístěn v prostředí s teplotou vyšší než 30 °C. Častá chyba: podcenění vlivu sdružování více kabelů do jednoho svazku, což drasticky snižuje odvod tepla a tím i maximální proudovou zatížitelnost měděných vodičů a kabelů.
Rozdíly v přípustných proudech mezi mědí a hliníkem
Měď vykazuje vyšší elektrickou vodivost než hliník, což znamená, že při stejném průřezu vodiče snese měděný vodič vyšší proudové zatížení. Hliníkové vodiče jsou kvůli těmto vlastnostem při stejném jištění vodičů obvykle voleny s větším průřezem. Pokud zaměňujete materiál v projektu, musíte přepočítat průřez vodiče podle příslušné normy, aby nedošlo k přetížení vedení.
Přípustné proudy vodičů při různých způsobech uložení
Způsob uložení vodiče určuje jeho schopnost odvádět teplo do okolí. Volné uložení na vzduchu umožňuje efektivní chlazení, zatímco uložení v trubce nebo pod omítkou výrazně omezuje výměnu tepla, což vede k nutnosti snížit přípustný proud vodiče. Kabely uložené v zemi mají specifické podmínky, kde hraje roli tepelná vodivost okolní zeminy.
Pro koho se hodí: Tyto tabulkové hodnoty jsou určeny pro projektanty a zkušené elektrikáře při návrhu pevných rozvodů v budovách.
Pro koho NE: Pro laiky bez elektrotechnické kvalifikace, kteří by se o zásahy do elektroinstalace neměli pokoušet bez konzultace s revizním technikem.
Vliv způsobu uložení a izolace na proudovou zatížitelnost
Maximální přípustný proud vodiče přímo závisí na jeho schopnosti odvádět teplo do okolního prostředí. Uložení vodiče v uzavřených prostorách, jako jsou trubky nebo lišty, výrazně omezuje chlazení, což snižuje proudovou zatížitelnost oproti volnému uložení na vzduchu. Například měděný vodič o průřezu 1,5 mm² při volném uložení snese proud v rozmezí 23 až 31 A, zatímco při uložení v trubce ve zdi klesá jeho přípustný proud na 15 až 17 A.
Faktory ovlivňující zatížitelnost kabelů
Izolace vodiče je zásadní, neboť určuje maximální provozní teplotu jádra. Běžná PVC izolace dovoluje dlouhodobou teplotu 70 °C, zatímco pryžová izolace nebo speciální plasty umožňují vyšší tepelné namáhání. Při dimenzování kabelů musíte zohlednit také korekční faktory teploty a způsob uložení. Kabel uložený v zemi má díky vynikající tepelné vodivosti okolní zeminy často vyšší přípustný proud než stejný kabel v tepelně izolované stěně.
| Způsob uložení | Průřez vodiče [mm²] | Přibližný proud [A] |
|---|---|---|
| Volně na vzduchu | 1,5 | 23 – 31 |
| V trubce ve zdi | 1,5 | 15 – 17 |
| V zemi (uložení v písku) | 1,5 | 25 – 30 |
Odborná rada: Častou chybou je podcenění sdruženého uložení více kabelů v jednom svazku, kde dochází k vzájemnému ohřevu a nutnosti snížit jištění vodičů. Tento postup se hodí pro instalace v průmyslových žlabech, ale pro běžné domácí instalace v podhledech je nevhodný kvůli riziku přehřátí. Jak spočítat maximální proudovou zatížitelnost vodiče přesně, definují elektroinstalace normy řady ČSN 33 2000, které zohledňují konkrétní instalační podmínky.
Aplikace korekčních faktorů pro teplotu a seskupení vodičů
Výpočet skutečné zatížitelnosti závisí na konkrétním uložení vodiče a okolních podmínkách, které přímo ovlivňují odvod tepla z izolace. Správné dimenzování kabelů vyžaduje aplikaci koeficientů, které snižují základní maximální přípustný proud vodiče uvedený v tabulkách norem.
Korekční faktory podle teploty okolí
Standardní hodnoty pro přípustný proud vodiče platí při referenční teplotě 30 °C. Pokud teplota v místě uložení stoupá, izolační schopnosti materiálu klesají a musíte použít korekční faktory teploty. Při uložení kabelu přímo pod omítkou počítejte s faktorem 0,85, zatímco uložení v uzavřené trubce vyžaduje přísnější faktor 0,7. Okolní teplota tedy přímo určuje efektivní kapacitu kabelu, přičemž překročení těchto limitů vede k degradaci izolace.

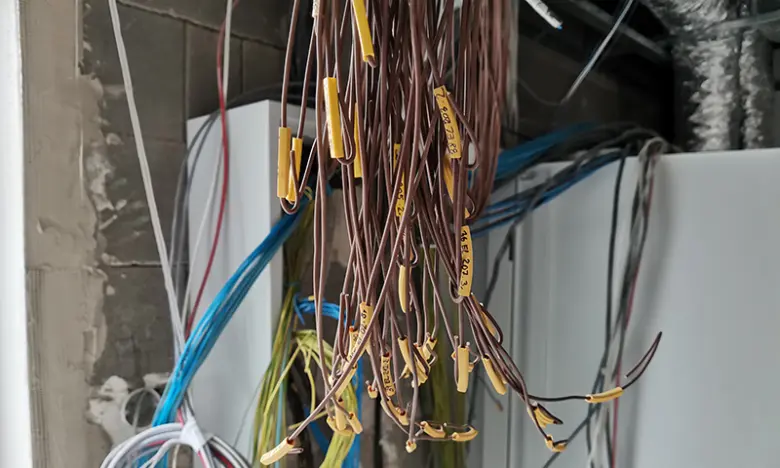

Vliv seskupení vodičů na přípustný proud
Seskupení vodičů v jednom svazku nebo žlabu zásadně omezuje možnost chlazení proudem protékajícím vodičem. Podle typu instalace se maximální přípustný proud snižuje v rozmezí 20 až 35 procent. Pro zjištění reálné zatížitelnosti postupujte následovně:
- Identifikace základní hodnoty – vyhledejte tabulkový maximální proud pro daný průřez vodiče dle normy.
- Určení korekčních faktorů – stanovte koeficienty pro teplotu okolí a počet souběžně vedených kabelů.
- Výpočet zatížitelnosti – vynásobte základní proud všemi příslušnými korekčními faktory.
Odborná rada: Častá chyba spočívá v ignorování tepelného ovlivnění vodičů při souběhu v těsných lištách. U instalací s vysokým rizikem seskupení doporučuji volit vyšší průřez vodiče, než vyžaduje prostý výpočet pro jeden kabel. Tento postup se hodí pro trvalé instalace v průmyslových rozvaděčích, zatímco pro krátkodobé přívody v dobře větraných prostorech není takto přísná redukce nutná.
Výpočet dimenzování vodičů s ohledem na výkon a délku vedení
Správné dimenzování kabelů vychází z požadovaného výkonu spotřebiče a celkové délky vedení, přičemž musíte vždy respektovat elektroinstalace normy. Výpočet průřezu vodiče podle proudu zajišťuje, že přípustný proud vodiče nebude překročen ani při maximálním zatížení.
Vzorce pro výpočet proudu
Pro určení proudu v jednofázovém obvodu použijte vzorec I = P / (U × cos φ), kde P je výkon ve wattech a U napětí 230 V. U třífázových spotřebičů aplikujte vztah I = P / (√3 × U × cos φ), kde U činí 400 V. Tento výpočet proudu definuje minimální proudovou zatížitelnost, kterou musí daný průřez vodiče spolehlivě přenést bez nadměrného zahřívání izolace.
Úbytek napětí a jeho vliv na dimenzování
Délka vedení přímo ovlivňuje úbytek napětí, který by v běžné domovní instalaci neměl překročit 3 až 5 %. Při delších trasách musíte volit větší průřez vodiče, než vyžaduje pouze samotný proud, abyste kompenzovali odpor materiálu. Dimenzování kabelů tak není jen o tepelné odolnosti, ale také o zajištění správného napětí pro spotřebič.
- Zkontrolujte korekční faktory teploty při uložení kabelů v zateplených stěnách.
- Přizpůsobte jištění vodičů tak, aby odpovídalo nejmenšímu průřezu v celém obvodu.
- Počítejte s poklesem napětí u vedení delších než 20 metrů.
Odborná rada: Častá chyba při návrhu je opomenutí vlivu okolní teploty na proudovou zatížitelnost kabelu. Toto dimenzování se hodí pro běžné instalace, ale pro průmyslové aplikace s vysokým rizikem požáru vždy vyžadujte projekt od autorizovaného projektanta.
Normy, bezpečnost a doporučení pro dimenzování elektroinstalace
Správné dimenzování kabelů v domácí elektroinstalaci vychází z přísných technických předpisů. Norma ČSN 33 2000-5-52 ed. 2 přímo reguluje maximální přípustný proud vodiče v závislosti na způsobu uložení a okolních vlivech. Pro návrh rozvodů v bytech a rodinných domech je stěžejní norma ČSN 33 2130, která definuje minimální průřezy pro světelné a zásuvkové okruhy.
Bezpečnostní limity a zásady instalace

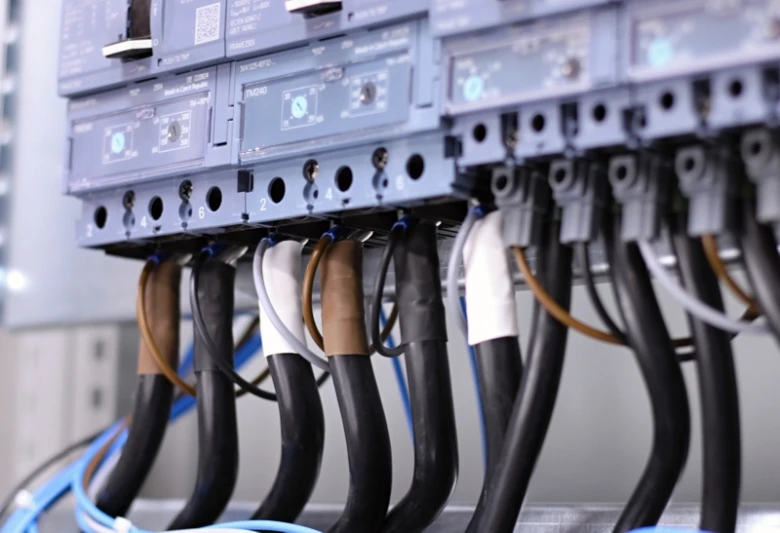

Při návrhu musíte zohlednit nejen samotný průřez vodiče, ale také korekční faktory teploty a způsob uložení v omítce či trubkách. Jištění vodičů musí být vždy voleno tak, aby jeho jmenovitá hodnota odpovídala přípustnému proudu vodiče a chránila jej před přetížením. Barevné značení vodičů výrazně usnadňuje identifikaci vodičů a zvyšuje bezpečnost elektroinstalace při servisu.
- Fázový vodič (L) – hnědá nebo černá barva
- Neutrální vodič (N) – světle modrá barva
- Ochranný vodič (PE) – zelenožlutá kombinace
Odborná rada: Častou chybou je podcenění úbytku napětí na dlouhých trasách, což může vést k přehřívání i při dodržení jmenovitého proudu. Toto dimenzování se hodí pro běžné domácí instalace, ale není vhodné pro specifické průmyslové aplikace s vysokým stupněm harmonického zkreslení.
Časté dotazy k maximálním přípustným proudům vodičů a kabelů
Otázka: Jaký průřez kabelu potřebuji pro spotřebič s výkonem 11 kW?
Pro jednofázový obvod 230 V a účiník cos φ 1 je potřeba vodič, který snese proud cca 48 A. To odpovídá měděnému vodiči o průřezu 10 mm², který má při běžném uložení přípustný proud 42 až 80 A.
Otázka: Jaký průřez kabelu zvolit pro jistič 16 A?
Pro běžný jistič 16 A se standardně používá měděný vodič o průřezu 1,5 až 2,5 mm². Vodič 1,5 mm² disponuje proudovou zatížitelností 23 až 31 A, ale 2,5 mm² volíme pro vyšší bezpečnost a menší úbytek napětí.
Otázka: Jaký je maximální přípustný proud pro vodič 1,5 mm² uložený v trubce?
Maximální proud je v trubce snížen na 15 až 17 A oproti 23 až 31 A při volném uložení. Důvodem je omezené chlazení vodiče, které je klíčovým faktorem při dimenzování kabelů.
Otázka: Jak ovlivňuje okolní teplota přípustný proud vodiče?
Při referenční teplotě 30 °C je korekční faktor 1,0. Při vyšších teplotách nebo uložení pod omítkou (0,85) či v trubce (0,7) se maximální přípustný proud vodiče úměrně snižuje.
Otázka: Jak se vypočítá dimenzování vodiče podle výkonu spotřebiče?
Pro výpočet proudu v jednofázovém obvodu použijte vzorec I = P / (U × cos φ). Proud I v ampérech určí potřebný průřez vodiče dle tabulek výrobce kabelů.
Otázka: Proč je důležitý úbytek napětí při dimenzování vodičů?
Úbytek napětí by v domácí instalaci neměl překročit 3 až 5 %. Pokud je vodič příliš dlouhý nebo poddimenzovaný, dochází ke ztrátám a nesprávné funkci citlivých zařízení.
Otázka: Jaký vliv má seskupení vodičů na jejich zatížitelnost?
Seskupení více kabelů v jednom svazku snižuje přípustný proud o 20 až 35 %. Korekční faktory jsou například 0,8 pro 2 až 3 vodiče a 0,7 pro 4 až 6 vodičů.
Otázka: Jaké normy platí pro dimenzování vodičů v ČR?
Základní elektroinstalace normy jsou ČSN 33 2000-5-52 ed. 2 pro proudovou zatížitelnost a ČSN 33 2130 pro návrh bytových rozvodů.
Otázka: Jaké je barevné značení vodičů v elektroinstalaci?
Fázové vodiče jsou hnědé nebo černé, nulový pracovní vodič je modrý a ochranný vodič je zelenožlutý. Toto značení je povinné pro zajištění bezpečnosti při údržbě.
Otázka: Jaká je doporučená hloubka uložení kabelů VN?
Pro kabely vysokého napětí je minimální hloubka uložení stanovena na 0,7 metru. Tato hloubka zajišťuje ochranu před mechanickým poškozením při běžných zahradních či stavebních pracích.
Otázka: Jak materiál vodiče ovlivňuje maximální přípustný proud?
Měděné vodiče mají vyšší vodivost než hliníkové. Při stejném průřezu umožňuje měď přibližně o 20 % vyšší maximální proudovou zatížitelnost měděných vodičů a kabelů.
Otázka: Jaký vliv má způsob uložení vodiče na jeho maximální proudovou zatížitelnost?
Vodiče uložené volně na vzduchu snesou až o 25 % vyšší proud než kabely v trubkách. Častá chyba: podcenění vlivu tepelné izolace stěny, kde se kabel chladí hůře než v prázdné trubce.
Otázka: Jak aplikovat korekční faktor pro okolní teplotu při dimenzování vodičů?
Pokud teplota prostředí přesáhne 30 °C, násobte jmenovitý proud koeficientem dle normy. Například pro 35 °C se používá korekční faktor teploty 0,91, který zajistí bezpečný provoz.
Otázka: Jaký vliv má seskupení vodičů na jejich přípustný proud?
Seskupené vodiče sdílejí teplo, což zvyšuje jejich provozní teplotu. Pro bezpečné jištění vodičů je nutné při vyšším počtu kabelů v jednom kanálu aplikovat redukční koeficienty podle ČSN.
Otázka: Jaké jsou přípustné proudy pro kabely s různými typy izolací?
Kabely s PVC izolací mají nižší tepelnou odolnost než kabely se silikonovou izolací. Rozdíly v přípustných proudech mohou činit až 15 % dle specifikace výrobce a materiálového provedení.
Odborná rada: Pro koho se výpočet hodí a pro koho ne? Výpočet podle základních vzorců je vhodný pro běžné domácí obvody. Pokud však instalujete technologii s vysokým startovacím proudem nebo dlouhé trasy nad 20 metrů, vždy vyhledejte projektanta, který provede přesný výpočet úbytku napětí a impedanční smyčky.
