Jak správně nasměrovat anténu pro nejlepší příjem

Kvalitní příjem televizního signálu závisí především na přesném nastavení antény směrem k nejbližšímu vysílači. Správná orientace podle azimutu antény a zvolená polarizace antény zajistí stabilní obraz bez výpadků i v náročnějších příjmových podmínkách.

Jak správně umístit anténu pro nejlepší příjem

Pro dosažení stabilního televizního signálu umístěte anténu co nejvýše nad úroveň okolní zástavby a vyhněte se všem stínicím překážkám. Správné nastavení antény vyžaduje volný výhled směrem k vysílači, přičemž i drobné odchylky v azimutu antény mohou vést k výraznému poklesu kvality příjmu.

Optimální výška a umístění antény pro nejlepší příjem

Výška umístění antény přímo ovlivňuje sílu přijímaného signálu, proto doporučuji instalaci minimálně 2 metry nad nejvyšší bod střechy. K tomuto účelu využijte pevný výložník dlouhý alespoň 50 cm, který zajistí dostatečný odstup od konstrukce budovy a minimalizuje odrazy signálu. Pokud řešíte, jak správně nasměrovat televizní anténu pro nejlepší příjem signálu, pamatujte, že čistá přímá viditelnost k vysílači je vždy prioritou před použitím zesilovače signálu.

• Instalujte anténu na nejvyšší možný bod objektu.
• Používejte kvalitní koaxiální kabel s nízkým útlumem.
• Ujistěte se, že polarizace antény odpovídá vysílači v dané lokalitě.
• Pravidelně kontrolujte pevnost uchycení výložníku proti větru.

Materiály a povrchy, kterým je třeba se vyhnout při umístění antény

Při hledání místa pro instalaci se vyhněte blízkosti materiálů, které způsobují útlum signálu. Častá chyba je montáž antény za pokovené sklo, které funguje jako stínicí vrstva a výrazně odráží rádiové vlny. Stejně problematická je asfaltová krytina nebo plechové střešní prvky, které mohou v blízkosti antény vyvolat rušení signálu. Pokud se ptáte, jak natočit pokojovou anténu pro optimální příjem DVB-T2 v interiéru, neumisťujte ji do rohů místností ani za televizi samotnou. Pro koho se toto umístění hodí? Je ideální pro byty v horních patrech s oknem orientovaným směrem k vysílači. Naopak pro přízemní byty v husté zástavbě je vnitřní umístění často nedostatečné a vyžaduje instalaci venkovní antény. Vždy dbejte na to, aby mezi anténou a venkovním prostorem nebyly žádné kovové sítě či pokovené izolace.

Jak přesně změřit a nastavit azimut antény

Přesné nastavení azimutu antény je klíčové pro stabilní televizní signál, protože i odchylka několika stupňů může výrazně snížit kvalitu příjmu. Správné nasměrování antény přímo na vysílač minimalizuje odrazy a rušení signálu.

Použití mapy vysílačů a aplikací

Základem pro úspěšné nastavení směru antény je určení přesného azimutu k nejbližšímu vysílači. Využijte k tomu specializovanou mapu vysílačů na webu ČTÚ, kde po zadání adresy získáte přesný směr ve stupních. Mobilní aplikace typu DVB-T Finder vám následně pomohou změřit azimut antény přímo v terénu pomocí kompasu v telefonu. Například pro oblast Zásady v Jizerských horách je nutné zacílit anténu na azimut přibližně 200 stupňů.

1. Vyhledání vysílače – zjistěte přesný azimut pro vaši konkrétní lokalitu v mapě vysílačů.
2. Zaměření směru – použijte mobilní aplikaci pro orientaci antény podle vypočteného úhlu.
3. Fixace polohy – zajistěte anténu v určeném směru pomocí montážního držáku.

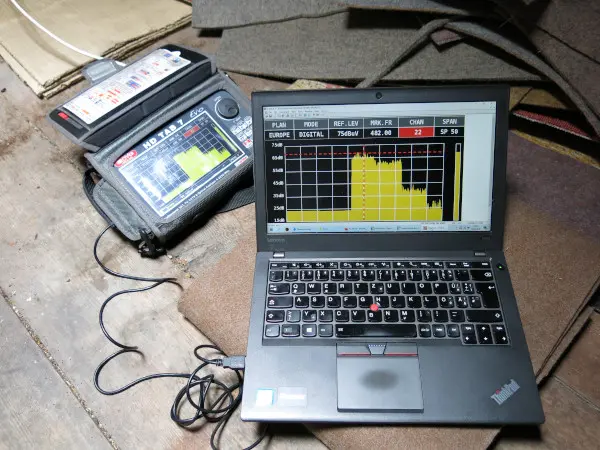

Měření azimutu měřicím přístrojem

Pokud chcete dosáhnout maximální přesnosti, použijte profesionální měřicí přístroj pro měření úrovně a kvality digitálního signálu. Tento přístroj vám poskytne okamžitou zpětnou vazbu, jakým směrem se televizní signál jeví jako nejstabilnější. Měřicí přístroj napojíte přímo na koaxiální kabel vedoucí od antény.

Odborná rada: Častá chyba je slepé následování kompasu bez zohlednění lokálních překážek, jako jsou budovy či stromy, které signál odrážejí. Pro koho se tato metoda hodí: pro technicky zdatné uživatele hledající precizní výsledky. Pro koho se nehodí: pro uživatele v oblastech s velmi silným a stabilním signálem, kde postačí vizuální odhad.

Ověření kvality příjmu po nastavení

Po mechanickém nastavení směru antény proveďte finální testování signálu v menu televizoru. Sledujte ukazatele intenzity a kvality signálu, které by měly být stabilní a bez výkyvů. Pokud kvalita příjmu kolísá, zkontrolujte, zda není nutná jiná polarizace antény nebo zda není poškozen koaxiální kabel. V místech s útlumem může pomoci zesilovač signálu, ale pouze v případě, že je anténa nasměrována správně.

• Sledování ukazatelů – v menu televize ověřte stabilitu příjmu při otáčení antény o 1-2 stupně.
• Kontrola kabeláže – ujistěte se, že všechny konektory jsou pevně dotažené a bez oxidace.
• Optimalizace – v případě slabého signálu vyzkoušejte jemné doladění náklonu antény.

Jak nastavit polarizaci antény a proč je důležitá

Správná polarizace antény je klíčovým předpokladem pro stabilní televizní signál. Polarizace určuje orientaci elektromagnetického vlnění v prostoru a musí být v dokonalém souladu s vysílacím zařízením. Pokud se rozhodujete, jak správně nasměrovat anténu pro nejlepší příjem signálu, musíte vždy začít ověřením typu polarizace používané ve vaší lokalitě. V České republice převládá horizontální polarizace, ale u některých lokálních vysílačů se setkáte s vertikálním uspořádáním.

Pootočení antény o 90 stupňů je fyzikální úkon, kterým změníte orientaci přijímacích prvků z vodorovné polohy na svislou. Pokud anténa neodpovídá polarizaci vysílače, kvalita příjmu dramaticky klesá, protože dochází k útlumu až o 20 decibelů.

Technické aspekty správného natočení antény

• Horizontální polarizace: Prvky antény směřují rovnoběžně se zemí, což je u DVB-T2 standard pro většinu hlavních vysílačů.
• Vertikální polarizace: Anténu otočíte o 90 stupňů tak, aby její prvky mířily kolmo k zemi.
• Kontrola příjmu: Při ladění sledujte ukazatel kvality v menu televizoru, nikoliv pouze sílu signálu, která může být zkreslená.

Odborná rada: Častá chyba spočívá v domněnce, že silnější zesilovač signálu vyřeší špatnou polarizaci. Pokud anténa není správně orientována, zesilovač pouze umocní nekvalitní a zašuměný vstup. Nastavení antény vyžaduje preciznost, proto dbejte na to, aby azimut antény i její polarizace přesně odpovídaly pokynům provozovatele vysílací sítě. Toto nastavení se hodí pro každého, kdo řeší výpadky obrazu, zatímco pro majitele satelitních kompletů je postup odlišný vzhledem k nutnosti přesného nastavení elevace a sklonu konvertoru.

Jak vybrat a použít zesilovač a filtry pro lepší příjem

Správné nastavení antény zahrnuje nejen mechanické nasměrování, ale i optimalizaci elektronické cesty signálu pomocí zesilovačů a filtrů. Pokud pasivní anténa nedosahuje dostatečné úrovně signálu, je nutné zvolit správné komponenty pro jeho úpravu.

Výběr vhodného zesilovače pro pasivní antény

Pasivní anténa je konstrukčně navržena pro čistý příjem bez elektronického zkreslení, proto je ideální volbou pro stabilní signál. Pokud však potřebujete zesílit signál antény pro dlouhé rozvody kabeláže, externí zesilovač signálu představuje efektivní řešení. Klíčovým parametrem je zisk, který by u běžných instalací neměl překročit 30 dB. Vyšší hodnoty často vedou k přebuzení vstupu televizoru, což namísto vyčištění obrazu způsobí kolísání signálu a ztrátu datových paketů DVB-T2.

Odborná rada: Častou chybou je snaha o maximální zesílení v místech, kde je signál již dostatečně silný, ale nekvalitní kvůli odrazům. V takovém případě zesilovač pouze umocní chyby v signálu.

Použití 4G/5G filtrů pro eliminaci rušení od mobilních sítí

V hustě osídlených oblastech dochází k častému rušení televizního signálu provozem mobilních sítí. Filtr 4G/5G se zapojuje přímo před zesilovač, aby fyzicky zablokoval frekvence využívané operátory dříve, než dojde k jejich zesílení. Toto řešení zásadně zlepšuje kvalitu příjmu v místech, kde dochází k výpadkům obrazu při aktivním používání mobilních dat v blízkém okolí.

Tip: 4G/5G filtr se hodí pro každou instalaci v blízkosti vysílačů mobilních operátorů, ale neřeší problémy s nesprávným azimutem antény nebo špatnou polarizací antény. Aktivní anténa s integrovaným zesilovačem může být v těchto lokalitách kontraproduktivní, pokud nemá vestavěný kvalitní stínící filtr. Pro koho se tato řešení hodí vs pro koho NE: Externí zesilovače a filtry jsou vhodné pro majitele rodinných domů s rozvody na více televizorů, zatímco pro uživatele v bytech s přímou viditelností na vysílač jsou často zbytečnou investicí, která může příjem paradoxně zhoršit.

Jak správně zapojit a ošetřit kabeláž antény

Správné zapojení a údržba kabeláže pro stabilní televizní signál

Kvalitní příjem televizního signálu začíná výběrem správného koaxiálního kabelu. Pro instalace doporučuji kvalitní stíněný koaxiální kabel, například typ S31500, nebo pro dosažení menšího útlumu kabel typu CB130 s větším průřezem. Celková délka vedení od antény k televizoru by neměla přesáhnout 30 metrů, neboť každý metr navíc zvyšuje riziko ztráty signálu. Pokud řešíte, jak zapojit anténu, vždy dbejte na precizní montáž F konektorů, které zajišťují pevný a stíněný spoj. F konektor je spolehlivější volbou než IEC konektor, zejména v místech s rizikem rušení signálu.

Při zapojování více antén nebo rozvodů do více místností použijte kvalitní rozbočovač s odpovídajícím průchozím útlumem. Častá chyba spočívá v slučování dvou aktivních antén, což způsobuje fázové posuny a znehodnocení signálu, nebo v použití nekvalitních plastových rozbočovačů, které degradují kvalitu příjmu. Pokud pozorujete, že kolísá kvalita signálu, prověřte nejprve fyzický stav vedení. Mechanické poškození kabelu, jako jsou zlomy nebo přivírání v okně, okamžitě snižuje kvalitu příjmu a způsobuje výpadky obrazu.

Odborná rada: Pravidelná kontrola kabeláže vám pomůže předejít problémům se signálem.

• Pravidelně kontrolujte, zda není koaxiální kabel zalomený pod ostrým úhlem nebo mechanicky poškozený.
• Ověřte, zda jsou všechny F konektory pevně dotažené a nejsou zoxidované.
• U venkovních antén zajistěte, aby F konektor chránila gumová krytka proti vlhkosti.
• Pokud používáte externí zesilovač signálu, umístěte jej co nejblíže k anténě pro dosažení lepšího odstupu signálu od šumu.
• V případě rušení mobilním internetem zapojte 4G/5G filtr přímo před zesilovač, ideálně co nejblíže výstupu z antény.

Toto nastavení antény se hodí pro většinu rodinných domů a bytových jednotek, kde je vzdálenost od vysílače v řádech desítek kilometrů. Naopak není vhodné pro extrémně dlouhé rozvody v bytových domech, kde je pro kompenzaci útlumu nutné instalovat profesionální domovní zesilovač s přesně nastaveným ziskem, aby nedošlo k přebuzení signálu. Na co si dát pozor: příliš silný zesilovač s hodnotou 30 dB a více může způsobit přebuzení signálu, proto u zesilovačů s regulací zisku při potížích zisk vždy snižte.

Jak reagovat na rušení signálu a jak jej minimalizovat

Rušení signálu je nejčastějším důvodem, proč kolísá kvalita signálu a obraz se zasekává nebo kostičkuje. Hlavním viníkem bývá v mnoha lokalitách mobilní internet, konkrétně frekvence využívané sítěmi LTE a 5G. Tyto sítě vysílají v pásmech blízkých televiznímu vysílání a snadno tak zahltí vstupní obvody vašeho přijímače. Pokud se potýkáte s výpadky, doporučuji do koaxiálního kabelu před vstup do zesilovače signálu nainstalovat kvalitní 4G/5G filtr. Tento komponent efektivně odřízne nežádoucí frekvence a výrazně stabilizuje televizní signál.

Kvalitu příjmu ovlivňuje také počasí, zejména hustá mlha, vydatný déšť nebo sněžení. Vlhkost v ovzduší tlumí rádiové vlny, což znamená, že i drobná odchylka v azimutu antény může vést k úplné ztrátě obrazu. V takových situacích je nutné provést precizní nastavení antény, aby byla zajištěna maximální rezerva signálu.

Odborná rada: Častou chybou je přebuzení zesilovače signálu v místech se silným vysílačem. Pokud je úroveň signálu příliš vysoká, zesilovač jej zkreslí a kvalita příjmu naopak klesne.

Pro dosažení nejlepších výsledků dodržujte tato doporučení:

• Ověřte, zda je polarizace antény v souladu s vysílačem, tedy zda je anténa orientována vodorovně nebo svisle dle lokálních parametrů.
• Zkontrolujte stav koaxiálního kabelu, protože oxidace konektorů nebo narušená izolace fungují jako anténa pro okolní rušení.
• Používejte stíněné konektory, které minimalizují průnik vysokofrekvenčního rušení z okolních elektronických zařízení v bytě.
• Při instalaci filtru jej umístěte co nejblíže anténě, aby se předešlo zesílení rušení v úseku vedení.

Toto nastavení se hodí pro uživatele v husté zástavbě s vysokou koncentrací mobilních vysílačů. Naopak pro uživatele v údolích nebo za kopcem, kde je signál přirozeně velmi slabý, nemusí být filtry řešením; zde je nutné zaměřit se na volbu antény s vyšším ziskem a její přesné nasměrování na vysílač.

Doporučení pro instalaci antény v komplikovaném terénu nebo městském prostředí

V komplikovaném městském prostředí nebo kopcovitém terénu narazíte na problém s vícenásobnými odrazy signálu od budov či terénních vln. Odrazy signálu zásadně ovlivňují stabilitu a kvalitu příjmu, protože způsobují fázové posuny, které přijímač vyhodnotí jako chyby v datech. Pro eliminaci těchto jevů je nezbytná vysoce směrová anténa, která dokáže odfiltrovat nežádoucí odrazy signálu z okolí.

Odborná rada: Pokud hledáte způsob, jak správně nasměrovat televizní anténu pro nejlepší příjem signálu v husté zástavbě, zaměřte se na nalezení přímé viditelnosti na vysílač. V místech, kde přímý signál chybí, využijte odraz od velké plochy, například od protější stěny budovy, která funguje jako pasivní odražeč.

• V městské zástavbě instalujte anténu co nejvýše nad úroveň okolních střech pro minimalizaci překážek.
• V kopcovitém terénu využijte mapové podklady pro přesné určení azimutu antény směrem k vysílači.
• Při instalaci v bytě vyzkoušejte postupné natáčení pokojové antény o 5 až 10 stupňů a sledujte kvalitu příjmu v menu televizoru.
• Častá chyba: instalace antény bezprostředně za okenní tabuli s pokovenou vrstvou, která efektivně blokuje průchod signálu.

Pokud je úroveň signálu stále nízká, zvažte použití nízkošumového zesilovače signálu, který kompenzuje ztráty v dlouhém vedení koaxiálního kabelu. Toto řešení se hodí pro rodinné domy s větším rozvodem, ale nedoporučuji jej u silného, ale nekvalitního signálu, kde by zesilovač pouze zvýraznil rušení. Polarizace antény musí vždy odpovídat vysílači, což je ve většině případů v ČR horizontální rovina.

Jak udržovat anténu a kabeláž pro dlouhodobý kvalitní příjem

Pravidelná údržba antény je klíčem k tomu, aby byla kvalita příjmu stabilní po mnoho let. I když máte provedeno přesné nastavení antény a optimální azimut antény, vnější vlivy mohou signál postupně zhoršovat. Oxidace kontaktů nebo mikroskopické praskliny na izolaci kabelů vedou k postupnému útlumu, který se projeví výpadky obrazu. Pokud používáte kvalitní stíněný koaxiální kabel, jako je typ S31500, nebo kabel s větším průřezem CB130, pravidelná revize zajistí, že nedojde k degradaci signálu vlivem vlhkosti v měděném vodiči.

Preventivní kontrola a ochrana komponentů

Mechanické poškození koaxiálního kabelu bývá nejčastější příčinou kolísání signálu. Při každoroční prohlídce se zaměřte na místa, kde kabel přechází přes ostré hrany střechy nebo kde je vystaven přímému slunci. Ochrana proti vlhkosti je kritická, proto vždy používejte samovulkanizační pásku na všechny venkovní konektory. Pokud zjistíte, že je vnější plášť kabelu popraskaný, vyměňte jej v celé délce, protože vlhkost uvnitř měděného vodiče nenávratně degraduje televizní signál.

Odborná rada: Častá chyba spočívá v přílišném utahování konektorů kleštěmi, což deformuje vnitřní izolaci a vede k rušení signálu. Dotahujte pouze rukou.

• Kontrola upevnění antény na stožáru – zkontrolujte dotažení všech šroubů, aby anténa neodolávala náporům větru a udržela stabilní azimut antény.
• Čištění prvků antény – odstraňte nečistoty a ptačí trus, které mohou měnit elektrické vlastnosti antény a ovlivnit zisk antény.
• Revize zesilovače signálu – ověřte, zda do krabičky se zesilovačem nezatéká voda a zda nedochází k přebuzení signálu u zesilovačů se ziskem 30 dB a více.
• Překontrolování polarizace antény – ujistěte se, že se anténa vlivem povětrnostních podmínek neotočila mimo ideální směr, což by vyžadovalo opětovné pootočení o 90 stupňů pro změnu polarizace.
• Kontrola 4G/5G filtrů – pokud používáte externí filtr, ověřte jeho pevné spojení co nejblíže k anténě, aby bylo účinně eliminováno rušení signálu mobilním internetem.

Tento postup údržby se hodí pro každého majitele venkovní instalace, zejména pokud je anténa umístěna na stožáru či výložníku nad střechou. Pro obyvatele bytů s pokojovou anténou je naopak údržba minimální, tam stačí pouze občasná kontrola konektoru v televizoru a ověření, zda anténa není zakryta pokovenými plochami, které tlumí příjem.

Otázka: Jak poznám, že je kabeláž poškozená?

Poškození se projevuje postupným útlumem signálu, který vede k výpadkům obrazu nebo kostičkování. Vizuálně hledejte praskliny v plášti kabelu, zejména v místech ohybů nebo tam, kde byl kabel přivřen v okně.

Otázka: Proč je nutné kontrolovat dotažení konektorů?

Nesprávně dotažené nebo zoxidované F konektory způsobují fázové posuny a znehodnocení signálu. Vždy používejte kvalitní stíněné konektory a dotahujte je pouze rukou, abyste nepoškodili vnitřní izolaci koaxiálního kabelu.

Časté dotazy k nasměrování antény pro nejlepší příjem

Otázka: Jak přesně nasměrovat anténu pro nejlepší příjem?

Umístěte anténu alespoň 2 metry nad úroveň střechy, nasměrujte ji na konkrétní azimut vysílače a následně dolaďte polarizaci antény jemným pootočením o 90 stupňů pro dosažení maxima.

Otázka: Jak zjistit správný azimut vysílače?

Využijte specializované mapy vysílačů nebo mobilní aplikace, které vypočítají přesný azimut antény ve stupních od severu na základě vaší GPS polohy.

Otázka: Jaký je vliv polarizace antény na příjem?

Polarizace musí vždy odpovídat vysílači, přičemž nesoulad snižuje kvalitu příjmu až o 20 dB, což vyžaduje fyzické otočení prvků antény o 90 stupňů.

Otázka: Kdy je vhodné použít zesilovač signálu?

Externí zesilovač signálu instalujte pouze u pasivní antény s dlouhým vedením, přičemž zisk nesmí překročit 30 dB, aby nedošlo k zahlcení tuneru v televizi.

Otázka: Jak zabránit rušení signálu od mobilních sítí?

Nainstalujte LTE/5G filtr přímo před zesilovač signálu, ideálně co nejblíže k anténě, aby se odfiltrovalo rušení z frekvencí nad 700 MHz.

Otázka: Jak dlouhý kabel od antény k televizi je optimální?

Maximální délka koaxiálního kabelu by neměla překročit 30 metrů, přičemž vždy volte typ s dvojitým stíněním a útlumem pod 20 dB na 100 metrů.

Otázka: Jak reagovat na kolísání kvality signálu?

Při kolísání zkontrolujte pevnost úchytu antény, stav konektorů a případně přidejte stíněné filtry, které eliminují nežádoucí odrazy signálu.

Otázka: Jak nasměrovat pokojovou anténu?

Pokojovou anténu umístěte přímo k oknu směrem k vysílači, vyhněte se pokoveným sklům a nábytku, které odrážejí nebo pohlcují televizní signál.

Otázka: Jak správně zapojit více antén nebo rozbočovače?

Používejte pouze kvalitní pasivní rozbočovače a nikdy neslučujte dvě aktivní antény, jelikož vznikají fázové posuny znemožňující korektní dekódování DVB-T2.

Otázka: Jak ověřit kvalitu příjmu po nastavení antény?

Sledujte ukazatele intenzity a kvality v menu televizoru, přičemž klíčová je hodnota kvality, která by měla být stabilně nad 85 procenty.

Otázka: Jak dlouho vydrží anténa a kabeláž bez údržby?

Kvalitní venkovní antény a koaxiální kabeláž s UV ochranou vykazují životnost přes 10 let, pokud jsou konektory chráněny proti oxidaci a vniknutí vlhkosti.

Otázka: Co dělat, pokud signál výrazně kolísá za deště?

Častá chyba: nedostatečně utěsněné venkovní konektory, do kterých vniká vlhkost; zajistěte jejich izolaci samovulkanizační páskou a zkontrolujte dotažení antény.

Otázka: Jaký je rozdíl mezi aktivní a pasivní anténou?

Aktivní anténa obsahuje vestavěný zesilovač vyžadující napájení, zatímco pasivní anténa spoléhá pouze na vlastní zisk a vyžaduje externí řešení pro slabý signál.

Otázka: Jak vybrat anténu v městském prostředí s odrazy signálu?

Pro městské zástavby volte směrové antény s úzkým vyzařovacím úhlem, které efektivně potlačují odrazy od okolních budov způsobující duchy či výpadky.

Otázka: Jak správně změnit polarizaci antény?

Povolte úchyt na stožáru a otočte celou anténu o 90 stupňů; tento úkon se hodí pro uživatele, kteří přijímají signál z vysílačů s odlišnou polarizací.

Odborná rada: Nastavení antény se nehodí pro uživatele v oblastech s totálním stíněním terénem, kde fyzické natočení nepřinese zisk, ale pouze šum.
