Rezistor v elektronice: princip, funkce a praktické využití

Rezistor je základní součástka elektronických obvodů, která omezuje proud a upravuje napětí podle potřeby. Správné pochopení jeho funkce a značení, například u SMD rezistorů, je klíčové pro úspěšné navrhování i opravy elektroniky. Pevný rezistor najdete v každém schématu, kde plní roli přesného regulátoru elektrické energie.

Co je to rezistor a jaká je jeho základní funkce v elektronice

Rezistor je pasivní elektronická součástka definovaná svým elektrickým odporem, který se měří v ohmech (Ω). Jeho hlavní funkcí v elektronických obvodech je omezení elektrického proudu a vytvoření úbytku napětí, což vychází z Ohmova zákona vyjádřeného vztahem U = I × R, kde U je napětí, I proud a R odpor. Tato vlastnost umožňuje přesnou regulaci elektrických parametrů a ochranu citlivých komponent před přetížením. Při průchodu proudu rezistorem dochází k přeměně části elektrické energie na teplo, což je zásadní faktor při návrhu a dimenzování rezistorů.

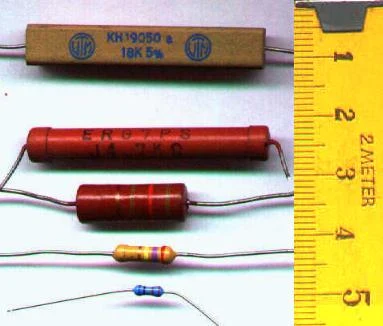

Typy rezistorů a konstrukce

Rezistory se dělí na pevné a proměnné. Pevné rezistory mají konstantní hodnotu odporu, která se může mírně měnit v závislosti na teplotě, proudu a stáří součástky. Proměnné rezistory, jako jsou potenciometry, trimry a reostaty, umožňují plynulou regulaci odporu v definovaném rozsahu. Speciální proměnné rezistory fungují jako senzory – termistory reagují na teplotu, varistory na napětí a fotorezistory na intenzitu světla.

Konstrukčně je rezistor tvořen odporovým materiálem, například kovovou slitinu kantal, uhlíkovým nebo kovovým filmem či oxidy kovů, naneseným nebo navinutým na keramické jádro, které slouží jako tepelný odvod. Povrchová ochrana rezistoru zahrnuje lak, smalt nebo plastový povlak. Drátové rezistory mají povrch chráněný tmelem či smaltem odolávajícím teplotám až několik set °C.

Hodnoty odporu, tolerance a značení

Odpor rezistoru se udává v ohmech (Ω) a pohybuje se od miliohmů (mΩ, tisíciny ohmu) až po megaohmy (MΩ, miliony ohmů). Hodnoty jsou normalizovány v řadách E6, E12, E24, E48, E96 a E192, přičemž nejběžnější je řada E12 s hodnotami jako 1, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8 a 8,2 Ω.

Barevné pruhy na klasických rezistorech (3 až 6 pruhů) označují hodnotu odporu a toleranci: první 2-3 pruhy představují číslice hodnoty, následuje násobitel, pak tolerance v procentech a případně teplotní součinitel odporu (ppm/K). Tolerance se pohybuje od ±20 % přes ±10 %, ±5 %, ±2 %, ±1 %, ±0,5 %, ±0,25 % až po ±0,1 %. Teplotní součinitel odporu může být od 2 do 250 ppm/K, například hnědá značí 100 ppm/K, červená 50 ppm/K a modrá 10 ppm/K.

SMD rezistory pro povrchovou montáž používají tří- nebo čtyřmístný kód, kde poslední číslice je exponent (např. 105 = 1 MΩ, 1623 = 162 kΩ). Pro větší hodnoty se používají písmena R, K, M jako desetinná čárka (např. R10 = 0,1 Ω, 1K = 1 kΩ, M1 = 100 kΩ).

Výkon a zatížení rezistorů

Jmenovitý výkon rezistorů se udává ve wattech (W) a představuje maximální tepelnou ztrátu, kterou může rezistor dlouhodobě snést bez poškození. Malé rezistory mají výkon 0,0625 W až 0,25 W, běžné velikosti 0,1 až 2 W, drátové rezistory od 1 W do 100 W a speciální bezindukční rezistory pro vysokofrekvenční aplikace mohou dosahovat výkonu až 100 W s montáží na chladič.

Princip fungování a použití

Rezistor funguje na základě Ohmova zákona, který stanovuje přímou úměru mezi napětím, proudem a odporem (U = I × R). Tím omezuje proud v elektrickém obvodu a vytváří úbytek napětí, přičemž elektrickou energii přeměňuje na teplo. V praxi se rezistory používají k ochraně součástek před přetížením, regulaci signálů (například nastavení hlasitosti nebo stmívání světel), dělení napětí a tvorbě tepla v aplikacích jako odporové topení.

Rezistory lze zapojit sériově, kdy se celkový odpor rovná součtu jednotlivých odporů, nebo paralelně, kde platí vztah 1/R = 1/R1 + 1/R2 + … pro výpočet výsledného odporu.

Tip: Častou chybou je nesprávné čtení SMD rezistor značení, což může vést k nevhodnému výběru odporu a následnému poškození obvodu. Přesné porozumění značení a funkci rezistoru je proto klíčové pro správné dimenzování a bezpečný provoz elektronických zařízení.

Rezistory jsou nezbytné pro řízení elektrických parametrů a jejich správná volba závisí na požadovaném odporu, výkonu a toleranci, což umožňuje široké použití v různých typech elektronických obvodů.

Jak rezistor funguje podle Ohmova zákona a jak ovlivňuje elektrický proud a napětí

Rezistor je pasivní elektronická součástka, která omezuje elektrický proud a vytváří úbytek napětí podle Ohmova zákona, jenž stanoví vztah U = I × R, kde U je napětí v voltech (V), I proud v ampérech (A) a R odpor v ohmech (Ω). Tento zákon přesně popisuje, jak rezistor ovlivňuje elektrický proud a napětí v obvodu – při konstantním odporu roste úbytek napětí úměrně s proudem. Při průchodu proudu rezistor přeměňuje elektrickou energii na teplo, což je třeba zohlednit při dimenzování výkonu rezistoru, aby nedošlo k jeho přehřátí a poškození.

Princip elektrického odporu

Odpor (R) vyjadřuje schopnost materiálu omezit průchod elektrického proudu a měří se v ohmech (Ω). Vyšší hodnota odporu znamená menší proud při stejném napětí. Odpor závisí na vlastnostech materiálu, délce a průřezu odporového prvku. Například kovový drát s větší délkou a menším průřezem má vyšší odpor. Tento princip umožňuje přesné řízení elektrických parametrů v obvodu.

Přeměna elektrické energie na teplo

Při průchodu elektrického proudu rezistorem dochází k přeměně části elektrické energie na teplo podle Jouleova zákona, což znamená, že výkon (P) vyzářený jako teplo je dán vztahem P = I² × R. Tento tepelný výkon musí odpovídat jmenovitému výkonu rezistoru, který se u běžných SMD rezistorů pohybuje mezi 0,0625 W až 0,25 W, zatímco drátové rezistory mohou mít výkon až 100 W. Nevhodný výběr rezistoru s příliš nízkým výkonem vede k přehřátí a zkrácení životnosti součástky.

Praktický vliv rezistoru v obvodu

Rezistor reguluje elektrický proud a napětí, čímž chrání citlivé součástky před přepětím a zkratem. Jeho správné zapojení podle rezistor schema je klíčové pro správnou funkci zařízení. Rezistory lze zapojit sériově, kde se celkový odpor rovná součtu jednotlivých odporů, nebo paralelně, kde platí vztah 1/R = 1/R1 + 1/R2 + … . Pomocí SMD rezistor značení a kalkulaček lze přesně vybrat odpovídající hodnotu odporu pro konkrétní aplikaci.

Častá chyba: Podcenění jmenovitého výkonu rezistoru vede k jeho přehřátí a selhání, proto je nutné vždy vybrat rezistor s dostatečnou rezervou výkonu vzhledem k očekávanému zatížení.

Pro koho se to hodí vs pro koho NE: Rezistory jsou vhodné pro všechny elektronické obvody vyžadující kontrolu proudu a napětí, ale nejsou vhodné pro aplikace s velmi vysokými frekvencemi, kde je třeba použít speciální bezindukční rezistory.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Typy rezistorů: pevné, proměnné a speciální

Rezistor je pasivní elektronická součástka, která omezuje průchod elektrického proudu v obvodu prostřednictvím svého elektrického odporu, měřeného v ohmech (Ω). Pevný rezistor má konstantní hodnotu odporu, která se během provozu mění pouze minimálně v závislosti na teplotě, proudu a stáří součástky. Pevné rezistory se používají pro stabilní nastavení elektrických parametrů, například v děličích napětí, ochraně komponent nebo nastavení pracovních bodů tranzistorů. V elektronických schématech je rezistor označen symbolem odporu a jeho hodnota je uvedena v ohmech.

Jaké typy rezistorů existují a jak se liší

Rezistory se dělí na pevné, proměnné a speciální typy podle konstrukce a funkce.

• Pevné rezistory mají přesně stanovený odpor, který je normalizován v řadách E6, E12, E24 a dalších. Nejčastěji používaná řada E12 obsahuje hodnoty jako 1 Ω, 1,2 Ω, 1,5 Ω, 1,8 Ω, 2,2 Ω, 2,7 Ω, 3,3 Ω, 3,9 Ω, 4,7 Ω, 5,6 Ω, 6,8 Ω a 8,2 Ω. Konstrukčně jsou tvořeny odporovým materiálem (uhlíkový film, kovový film, drát z kantalové slitiny) naneseným nebo navinutým na keramické jádro, které zajišťuje tepelný odvod. Povrch je chráněn lakem, smaltem nebo plastovým povlakem, u drátových rezistorů odolným vůči teplotám až 300 °C.
• Proměnné rezistory umožňují plynulou změnu odporu v definovaném rozsahu. Patří sem potenciometry, které regulují například hlasitost nebo jas, trimry pro jemné nastavení v obvodech a reostaty používané k regulaci proudu nebo výkonu. Proměnné rezistory mají konstrukci s pohyblivým kontaktem po odporovém prvku a jejich rozsah odporu bývá typicky od stovek ohmů do megaohmů.
• Speciální rezistory reagují na vnější fyzikální podmínky. Termistory mění odpor podle teploty s negativním (NTC) nebo pozitivním (PTC) teplotním koeficientem. Fotorezistory (LDR) mění odpor v závislosti na intenzitě osvětlení, varistory chrání obvody před přepětím změnou odporu při zvýšeném napětí. Tavitelné rezistory fungují jako pojistky – při nadměrném proudu se jejich odpor výrazně zvýší a omezí průchod proudu.

Tip: Při výběru rezistoru je nutné přesně znát jeho hodnotu, toleranci a výkon. U SMD rezistorů usnadňuje správný výběr SMD rezistor kalkulačka, která překládá tří- a čtyřmístné kódy na hodnoty odporu. Častou chybou je nesprávné přečtení značení, což vede k použití rezistoru s nevhodnou hodnotou a může poškodit obvod.

Rezistor značka na desce často odpovídá standardnímu kódu, například „R10“ znamená 0,1 Ω, „1K“ znamená 1 kΩ a „M1“ značí 100 kΩ.

Pro koho se typy rezistorů hodí: Pevné rezistory jsou vhodné pro stabilní a přesné aplikace, kde se odpor nemá měnit. Proměnné rezistory využijete tam, kde je potřeba nastavit nebo regulovat elektrické parametry během provozu. Speciální rezistory jsou nezbytné v aplikacích vyžadujících reakci na teplotu, světlo nebo přepětí. Naopak pro vysokofrekvenční obvody nebo přesné měření nejsou vhodné běžné uhlíkové rezistory kvůli indukčnosti a šumu.

Konstrukce rezistoru a materiály používané pro výrobu

Rezistor je základní součástka elektronického obvodu, která omezuje průchod elektrického proudu. Konstrukce rezistoru vychází ze specifického odporového materiálu, například kantalového drátu nebo uhlíkového filmu, který je navinut nebo nanesen na keramické jádro. Keramické jádro plní klíčovou funkci tepelného odvodu, díky němuž rezistor vydrží vyšší zatížení bez poškození. Ochranný povlak zajišťuje stabilitu vlastností rezistoru a chrání jeho vnitřní prvky před mechanickým i chemickým poškozením.

Pevný rezistor využívá právě takovéto materiály a konstrukci, která zaručuje konstantní hodnotu odporu a přesnost v běžných aplikacích. Výběr odporového materiálu ovlivňuje elektrické parametry, například teplotní koeficient odporu nebo odolnost vůči proudovému zatížení. Kromě tradičních pevných rezistorů existují i varianty SMD rezistorů, jejichž značení se liší a často vyžaduje speciální SMD rezistor kalkulačku pro správné určení hodnoty. V elektronických schématech se rezistor označuje standardní rezistor značkou odpovídající jeho typu a hodnotě.

Jaké typy rezistorů existují a jak se liší

Rezistory se liší hlavně podle materiálu a konstrukce, což přímo ovlivňuje jejich vlastnosti a použití – například uhlíkové filmové rezistory jsou levné, ale méně přesné, zatímco kantalové drátové rezistory nabízejí vysokou stabilitu a tepelnou odolnost.

Značení rezistorů: barevné pruhy, kódy SMD a jejich význam

Značení rezistorů na fyzických součástkách i v rezistor schema slouží k rychlé identifikaci jejich hodnoty a tolerance. Pevný rezistor se označuje pomocí barevných pruhů, přičemž každý pruh představuje číslici nebo násobitel odporu, případně toleranci. Obvyklý počet pruhů je čtyři nebo pět – první dva/tři pruhy určují hodnotu, další násobitel a poslední toleranci. Například pruhy hnědá, černá, červená a zlatá znamenají 1 0 × 100 = 1 000 ohmů s tolerancí ±5 %.

U SMD rezistorů je značení odlišné. Používají tří- nebo čtyřmístné kódy, kde první dvě nebo tři číslice určují základní hodnotu a poslední exponent násobí hodnotu deseti. Například kód 472 znamená 4 7 × 10² = 4 700 ohmů. Pro správné čtení SMD rezistor značení existují online kalkulačky, které usnadňují přepočet kódů na reálné hodnoty.

Jak číst značení rezistoru na schématu

Rezistory ve schématech bývají označeny hodnotou v ohmech nebo s připojenou tolerancí. Pro pevné rezistory se často uvádí přímo hodnota, zatímco u SMD rezistorů je nutné rozluštit kód podle výše uvedených pravidel.

Tip: Barevné značení rezistorů může být na první pohled matoucí, proto doporučuji ověřit hodnotu měřením ohmmetrem, zejména u starších nebo spálených součástek.

Výkon rezistorů a jak jej správně dimenzovat

Jmenovitý výkon rezistoru je základní parametr, který určuje, kolik energie dokáže rezistor bezpečně rozptýlit bez poškození. U běžných rezistorů se výkon pohybuje od 0,0625 W (1/16 W) až po 100 W u speciálních typů. Správný výběr výkonu je klíčový pro bezpečný a spolehlivý provoz elektronického zařízení, protože rezistor přeměňuje elektrickou energii na teplo.

Výpočet potřebného výkonu rezistoru

Výkon rezistoru (P) vypočítáte podle vzorce P = U × I, kde U je napětí na rezistoru a I je proud, který jím prochází. Tento výpočet pomáhá určit, jaký výkon musí rezistor zvládnout, aby nedošlo k jeho přehřátí nebo poškození. Při návrhu zapojení podle rezistor schematu je přesný výpočet výkonu nezbytný.

Výběr rezistoru podle aplikace

Pro různé elektronické zařízení volíme rezistory s odpovídajícím výkonem a tolerancí. Pevný rezistor s výkonem 0,25 W stačí pro jednoduché obvody, zatímco výkonější rezistory se uplatní v napájecích zdrojích nebo výkonných zesilovačích. SMD rezistor značení pomáhá rozpoznat výkon i další parametry přímo na součástce.

Bezpečnostní rezervy a provozní podmínky

Při dimenzování výkonu rezistoru doporučuji přidat bezpečnostní rezervu 20-50 % nad vypočtenou hodnotu. Zohledněte také okolní teplotu a možnost chlazení, protože vysoké teploty snižují životnost rezistoru a mohou vést k jeho selhání. Dodržení těchto zásad zaručuje dlouhodobou spolehlivost zařízení.

1. Určete napětí a proud – změřte nebo vypočítejte hodnoty v obvodu
2. Spočítejte výkon rezistoru – použijte vzorec P = U × I
3. Vyberte rezistor s výkonem vyšším než vypočtený – zahrňte bezpečnostní rezervu
4. Zkontrolujte značení rezistoru – podle SMD rezistor kalkulačky nebo tabulek
5. Zajistěte vhodné chlazení, pokud je výkon vysoký

Tip: Častou chybou je použití rezistoru s výkonem přesně rovný vypočtené hodnotě bez rezervy, což vede k přehřátí a zkrácení životnosti. Výběr výkonu se hodí pro většinu běžných aplikací, ale ne pro vysokovýkonné zdroje, kde jsou nutné speciální chlazené rezistory.

Jak zapojit rezistory v elektrickém obvodu: sériově a paralelně

Správné zapojení rezistorů v elektrickém obvodu výrazně ovlivňuje výsledný odpor a tím i celkové chování obvodu. Existují dva základní způsoby – sériové a paralelní zapojení, které mají odlišné principy výpočtu výsledného odporu.

Sériové zapojení rezistorů

Při sériovém zapojení rezistorů jsou jednotlivé rezistory zapojeny za sebou, takže proud prochází všemi rezistory postupně. Výsledný odpor se vypočítá jako součet odporů všech rezistorů: R = R1 + R2 + R3 + … . Toto zapojení zvyšuje celkový odpor, protože každý rezistor přidává svůj odpor do obvodu. V rezistorovém schématu se sériové zapojení často značí jednoduchou řadou symbolů rezistorů.

Paralelní zapojení rezistorů

Paralelní zapojení znamená, že všechny rezistory jsou připojeny na stejné dva body obvodu, a proud se mezi ně dělí. Výsledný odpor R se počítá podle vzorce 1/R = 1/R1 + 1/R2 + 1/R3 + … . Tento odpor je vždy menší než nejmenší odpor zapojeného rezistoru. Paralelní zapojení se často používá, když je potřeba snížit celkový odpor, například v pevných rezistorech nebo SMD rezistorech, jejichž značení lze vypočítat pomocí SMD rezistor kalkulačky.

Tip: Při návrhu obvodu podle rezistor schemat je důležité správně rozlišit typ zapojení, protože nesprávné spojení může vést ke změně napětí a proudu, což ovlivní funkci celého zařízení.

Vliv teploty a dalších faktorů na hodnotu odporu rezistoru

Teplota a další provozní podmínky významně ovlivňují hodnotu odporu rezistoru, což je klíčové pro správnou funkci elektronických obvodů. Správné dimenzování rezistoru podle očekávaných teplotních změn a provozního zatížení prodlužuje jeho životnost a stabilitu.

Teplotní součinitel odporu (ppm/K)

Teplotní součinitel odporu udává, o kolik se změní odpor rezistoru při zvýšení teploty o 1 °C, nejčastěji v jednotkách ppm/K (částí na milion na kelvin). Typické hodnoty se pohybují od 2 ppm/K u přesných kovových rezistorů až po 250 ppm/K u některých uhlíkových typů. Vliv teploty na rezistor tak může způsobit významné odchylky v jeho hodnotě, což je třeba zohlednit při návrhu elektronických zařízení.

Vliv stáří a proudu na odpor rezistoru

Stárnutí rezistoru a dlouhodobé zatížení proudem vedou ke změnám hodnoty odporu, které mohou dosáhnout několika procent během několika let provozu. Tyto změny snižují stabilitu odporu a ovlivňují přesnost celého obvodu. Pro zachování spolehlivosti se doporučuje používat rezistory s nízkým teplotním součinitelem a správným výkonovým dimenzováním.

Praktické tipy:

• Při čtení rezistor schema věnujte pozornost značení rezistoru, které může indikovat jeho teplotní součinitel a typ (např. pevný rezistor vs SMD rezistor).
• Použití SMD rezistorů s nízkým teplotním součinitelem zvyšuje přesnost a životnost obvodu.
• SMD rezistor kalkulačka pomůže vybrat správnou hodnotu s ohledem na provozní podmínky.

Na co si dát pozor: častá chyba je poddimenzování výkonu rezistoru, což zvyšuje jeho teplotu a urychluje stárnutí. Tato sekce vysvětluje, co je rezistor a jak funguje v elektronice, protože vliv teploty a provozních podmínek přímo ovlivňuje jeho spolehlivost a životnost.

Časté dotazy

Jak funguje rezistor v elektrickém obvodu?

Rezistor omezuje proud a vytváří úbytek napětí podle Ohmova zákona U=I×R, přičemž část elektrické energie se přemění na teplo.

Co znamená barevné značení na rezistoru?

Barevné pruhy označují hodnotu odporu, násobitel a toleranci, například hnědá=1, červená=2, zlatá tolerance ±5 %.

Jak změřit hodnotu rezistoru multimetrem?

Nastavte multimetr na měření odporu (Ω), připojte měřicí hroty na oba konce rezistoru a odečtěte hodnotu na displeji.

Jaké typy rezistorů existují?

Existují pevné rezistory s konstantním odporem, proměnné rezistory (potenciometry) a speciální typy jako termistory nebo fotorezistory.

Jaký je jmenovitý výkon rezistoru?

Výkon se udává ve wattech (W), malé rezistory mají výkon od 0,0625 W, drátové až 100 W, záleží na aplikaci.

Jak zapojit rezistory sériově?

Sériové zapojení znamená, že se odpory sčítají: R=R1+R2+…, celkový odpor je součet všech rezistorů.

Jak zapojit rezistory paralelně?

Paralelní zapojení se počítá podle vzorce 1/R=1/R1+1/R2+…, celkový odpor je vždy menší než nejmenší odpor jednotlivých rezistorů.

Jak teplota ovlivňuje hodnotu odporu rezistoru?

Teplotní součinitel odporu udává změnu hodnoty odporu na °C, typicky od 2 do 250 ppm/K, například hnědá 100 ppm/K.

Jak poznat, že je rezistor vadný?

Vadný rezistor má hodnotu odporu mimo toleranci nebo je přerušený, lze to zjistit měřením multimetrem.

K čemu slouží rezistor v LED obvodu?

Rezistor omezuje proud protékající LED diodou, čímž zabraňuje jejímu poškození a prodlužuje životnost.

Jak se značí SMD rezistory a jak číst jejich kód?

SMD rezistory jsou označeny třímístným nebo čtyřmístným kódem, kde první dvě číslice udávají hodnotu odporu a poslední číslice počet nul. Například kód 472 znamená 4,7 kΩ.

Jaký materiál se nejčastěji používá pro výrobu pevných rezistorů?

Nejběžnějším materiálem pro pevné rezistory je uhlíková nebo kovová vrstva nanesená na keramickém jádru, což zajišťuje stabilní odpor a výkon.

Jaký je význam jmenovitého výkonu rezistoru a jak jej správně dimenzovat?

Jmenovitý výkon rezistoru udává maximální výkon v jednotkách wattů (např. 0,25 W), který může rezistor bezpečně rozptýlit bez poškození. Při návrhu obvodu se doporučuje volit rezistor s výkonem alespoň 1,5krát větším než vypočtený ztrátový výkon.

Co je termistor a jak se liší od běžného rezistoru?

Termistor je speciální typ rezistoru, jehož odpor se významně mění s teplotou, například NTC termistory snižují odpor s rostoucí teplotou, což se využívá pro měření nebo regulaci teploty.

Jak rezistor ovlivňuje proud a napětí v elektrickém obvodu podle Ohmova zákona?

Podle Ohmova zákona platí U = I × R, tedy napětí (U) na rezistoru je úměrné proudu (I) a jeho odporu (R). Rezistor tedy omezuje proud v obvodu tím, že zvyšuje odpor.
