Tlaková kanalizace v rodinném domě instalace a výpočet
Tlaková kanalizace v rodinném domě vyžaduje přesné dimenzování a správnou instalaci, aby spolehlivě odváděla odpadní vodu i při větších vzdálenostech nebo svařování polyetylenových trubek. Správný výpočet a tlaková zkouška kanalizace zajistí bezproblémový provoz a dlouhou životnost celého rozvodu vody v domě.
📝 Hlavní myšlenky
- Minimální rychlost proudění v potrubí tlakové kanalizace je 0,7 m/s pro zabránění usazování nečistot.
- Potrubí tlakové kanalizace se ukládá do nezámrzné hloubky 0,8 až 1,2 metru, což usnadňuje instalaci oproti gravitační kanalizaci.
- Pro tlakové kanalizace se používají polyetylenová potrubí s těsným spojováním svařováním.
- Návrhový průtok se určuje podle počtu čerpadel a jejich pravděpodobného současného provozu pomocí Poissonovy rovnice.
- Minimální sklon kanalizační přípojky dle ČSN je 2 % pro potrubí DN 150 a 1 % pro DN 200 u gravitační kanalizace, tlaková kanalizace tyto požadavky eliminuje.
Co je tlaková kanalizace a jak funguje v rodinném domě
Tlaková kanalizace je systém odvodnění odpadních vod, který využívá tlak vytvářený čerpadlem k dopravě obsahu potrubí, často proti spádu nebo do větší vzdálenosti. Tento princip umožňuje instalaci kanalizace tam, kde gravitační kanalizace nefunguje nebo by byla nákladná. Potrubí tlakové kanalizace se ukládá v nezámrzné hloubce 0,8 až 1,2 metru, což zajišťuje ochranu před mrazem a prodlužuje životnost systému.
Na rozdíl od klasické gravitační kanalizace používá tlaková kanalizace menší průměry potrubí, protože tlak usnadňuje pohyb odpadních vod. Správný tlak tlakové kanalizace v rodinném domě by měl být dostatečný k překonání výškových rozdílů a vzdáleností, typicky kolem 0,3 až 0,5 MPa, aby byl zajištěn bezproblémový odtok. Při instalaci je důležité provádět tlakové zkoušky kanalizace, které ověří těsnost a funkčnost systému.
Jak hluboko musí být uložena tlaková kanalizace v rodinném domě
Potrubí tlakové kanalizace se doporučuje ukládat do nezámrzné hloubky 0,8-1,2 metru, což odpovídá hlubšímu uložení než u některých jiných rozvodů vody v domě. Tím se minimalizuje riziko poškození mrazem a zajišťuje stabilita instalace.
Tip: Při instalaci svépomocí je třeba věnovat pozornost správnému dimenzování tlakové kanalizace a kvalitnímu svařování polyetylenových trubek, aby nedocházelo k netěsnostem.
Jak naplánovat a spočítat tlakové kanalizační rozvody v rodinném domě
Jak správně naplánovat tlakové kanalizační rozvody v rodinném domě zahrnuje výpočet dimenzí potrubí a čerpadel tak, aby byl zajištěn efektivní a bezporuchový provoz. Klíčová je minimální rychlost proudění, správné stanovení návrhového průtoku a vyhodnocení souběžného chodu čerpadel pomocí Poissonovy rovnice.
Minimální rychlost proudění v potrubí
Minimální rychlost proudění v potrubí tlakové kanalizace by měla dosahovat 0,7 m/s. Tato rychlost zabraňuje usazování pevných částic v potrubí a zajišťuje plynulý průtok odpadních vod. Při nižších rychlostech by docházelo k zanášení a možnému ucpání systému, což komplikuje údržbu a prodlužuje dobu servisních zásahů.
Výpočet pravděpodobnosti současného chodu čerpadel
Poissonova rovnice slouží k výpočtu pravděpodobnosti současného provozu více čerpadel v systému. Tento výpočet umožňuje přesně stanovit požadavky na dimenzování potrubí a čerpadel, protože návrhový průtok závisí na počtu čerpadel, která mohou být aktivní najednou. Správné určení této pravděpodobnosti zabraňuje nadměrným tlakům a přetížení rozvodu.
Návrhový průtok a dimenzování potrubí
Návrhový průtok se odvozuje z maximálního současného výkonu čerpadel a je klíčovým parametrem pro dimenzování tlakové kanalizace. Správná velikost potrubí minimalizuje tlakové ztráty, které ovlivňují spotřebu energie a životnost systému. Při výpočtu je třeba zohlednit i materiál potrubí – například svařování polyetylenových trubek vyžaduje přesnost pro zajištění těsnosti a správné funkce.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Minimální rychlost | 0,7 m/s | Zabraňuje usazování |
| Výpočet souběhu čerpadel | Poissonova rovnice | Určuje návrhový průtok |
| Dimenzování potrubí | Podle návrhového průtoku | Ovlivňuje tlakové ztráty |
Tip: Při instalaci tlakové kanalizace svépomocí dbejte na precizní svařování polyetylenových trubek a vždy provádějte tlakové zkoušky kanalizace, aby se odhalily možné netěsnosti ještě před konečným zasypáním.
Pro podrobnější metodiku a vzory výpočtů doporučuji konzultovat informace na portálu Eagri.cz, který nabízí detailní návody k dimenzování tlakové kanalizace i gravitační vs tlaková kanalizace.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Postup instalace tlakové kanalizace v rodinném domě krok za krokem
Postup instalace tlakové kanalizace v rodinném domě krok za krokem zahrnuje přesné plánování a práci s kvalitními materiály. Následující návod vám pomůže provést instalaci tlakové kanalizace svépomocí s důrazem na správné dimenzování a bezpečnost.
Příprava trasy a materiálů
Zvolte trasu potrubí v nezámrzné hloubce 0,8-1,2 metru tak, aby bylo zajištěno bezpečné uložené bez rizika zamrznutí. Připravte polyetylenové potrubí s odpovídajícím průměrem podle dimenzování tlakové kanalizace a nezapomeňte na kvalitní svařovací techniku určenou pro polyetylenové trubky. Trasa musí respektovat rozvod vody v domě a minimalizovat zbytečné ohyby.

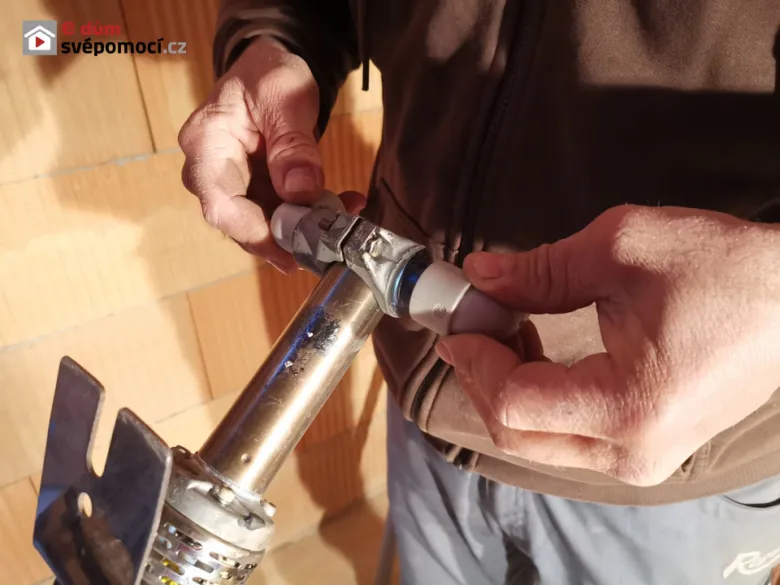

Svařování a spojování potrubí
Polyetylenové potrubí se spojuje metodou svařování, která zaručuje absolutní těsnost spojů a dlouhodobou bezúdržbovost systému. Správné svařování polyetylenových trubek je klíčové pro spolehlivost tlakové kanalizace a odlišuje ji od gravitační kanalizace, kde se spoje řeší jinak.
Montáž čerpadel a tlaková zkouška
Po dokončení svařování následuje montáž čerpadel podle projektu rozvodu kanalizace a provedení tlakové zkoušky kanalizace. Tato zkouška ověřuje těsnost a správnou funkčnost systému před izolací potrubí. Výsledky z tlakové zkoušky musí odpovídat požadavkům technických norem, jinak je nutné chyby odstranit.
- Naplánujte trasu – vyberte nezámrzné místo a vhodné vedení potrubí
- Připravte materiály – polyetylenové potrubí a svařovací techniku
- Svařte potrubí – dodržujte návody pro zajištění těsnosti
- Namontujte čerpadla – podle projektové dokumentace
- Proveďte tlakové zkoušky – ověřte těsnost a funkčnost systému
Tip: Častá chyba je nedostatečné svařování, které způsobuje netěsnosti. Instalace tlakové kanalizace v rodinném domě se hodí zejména tam, kde není možné využít gravitační kanalizaci kvůli terénu nebo hloubce vodorovného odtoku. Naopak pro velmi jednoduché rozvody může být tlaková kanalizace zbytečně složitá a nákladná.
Jaké materiály a technologie použít pro potrubí a spojování
Pro instalaci tlakové kanalizace v rodinném domě je klíčový správný výběr materiálů a technologie spojování. Používají se materiály zajišťující dlouhou životnost, odolnost proti tlaku a těsnost celého systému.
Výběr vhodných materiálů
Polyetylenové potrubí představuje optimální volbu pro tlakové kanalizace díky své vysoké odolnosti vůči mechanickému poškození a chemickým vlivům. Jeho flexibilita umožňuje snadnější pokládku i v náročnějším terénu. Pro dimenzování tlakové kanalizace se nejčastěji volí průměry od 32 do 110 mm, podle velikosti domu a plánovaného objemu odpadních vod. Rozvod vody v domě v plastovém provedení se tak snadno přizpůsobí individuálním potřebám.
Technologie spojování svařováním
Svařování polyetylenových trubek patří mezi nejspolehlivější metody spojování, protože zajišťuje absolutní těsnost spoje a tím i bezproblémový provoz tlakové kanalizace po desítky let. Díky svařování polyetylenových trubek lze minimalizovat riziko úniku a potřebu následné údržby. Tento postup je vhodný i pro instalaci tlakové kanalizace svépomocí, pokud se dodrží správný postup a použijí certifikované materiály.
- Polyetylenové potrubí nabízí odolnost a flexibilitu
- Svařování zaručuje těsnost a dlouhou životnost
- Průměry potrubí volíme podle dimenzování tlakové kanalizace
- Instalace tlakové kanalizace vyžaduje přesné technické postupy
Tip: Při instalaci svépomocí dbejte na dodržení správné teploty a času svařování, jinak hrozí netěsnosti a následné komplikace při tlakové zkoušce kanalizace.
Porovnání tlakové a gravitační kanalizace v rodinném domě
Porovnání tlakové a gravitační kanalizace v rodinném domě nabízí klíčové informace pro správný výběr systému s ohledem na náklady i provoz. Základní rozdíly spočívají v hloubce uložení, potřebném sklonu potrubí a celkové ekonomice instalace.
Hloubka a sklon potrubí
Tlaková kanalizace se ukládá v nezámrzné hloubce 0,8-1,2 m bez nutnosti dodržovat sklon potrubí. Naproti tomu gravitační kanalizace vyžaduje minimální sklon 1-2 % a kvůli tomu větší hloubku uložení, často přesahující 1,5 m. Tento rozdíl významně ovlivňuje náročnost zemních prací a návrh rozvodu vody v domě.
Náklady na instalaci a provoz
Instalace tlakové kanalizace využívá menší průměry potrubí a díky absenci nutnosti sklonu snižuje náklady na výkopové práce. Celkové investiční náklady i provozní výdaje tak bývají nižší než u gravitační kanalizace, která vyžaduje robustnější materiály a precizní dimenzování tlakové kanalizace.
| Parametr | Tlaková kanalizace | Gravitační kanalizace |
|---|---|---|
| Hloubka uložení | 0,8-1,2 m | 1,5 m a více |
| Nutný sklon potrubí | Ne | Ano, 1-2 % |
| Průměr potrubí | Menší | Větší |
| Náklady na výkopové práce | Nižší | Vyšší |
Tip: Při instalaci tlakové kanalizace v rodinném domě se vyplatí pečlivě plánovat dimenzování a svařování polyetylenových trubek, aby se předešlo častým chybám, jako jsou netěsnosti nebo nesprávné uložení potrubí.
Pro koho se tlaková kanalizace hodí, je jasné: ideální je tam, kde nelze zajistit dostatečný sklon, nebo kde jsou vysoké náklady na hluboké výkopy. Pro rozsáhlejší pozemky s přirozeným svahem je vhodnější gravitační řešení.
Údržba a řešení běžných problémů tlakové kanalizace v rodinném domě
Údržba tlakové kanalizace v rodinném domě je nezbytná pro zajištění dlouhodobé funkčnosti a minimalizaci poruch. Pravidelná kontrola čerpadel, čištění potrubí a kontrola těsnosti spojů snižují riziko ucpání a úniků, které mohou vést k poškození systému a zvýšeným nákladům na opravy.
Pravidelná kontrola a čištění
Pro správnou údržbu tlakové kanalizace je nutné pravidelně kontrolovat provozuschopnost čerpadel, která vytvářejí tlak potřebný pro přepravu odpadních vod. Čištění potrubí by mělo probíhat minimálně jednou ročně, aby se odstranily usazeniny a pevné částice, které by mohly zpomalit průtok nebo způsobit ucpání. Důležitá je také kontrola svařovaných spojů polyetylenových trubek, kde se mohou vyskytnout drobné netěsnosti vedoucí k únikům, které zvyšují tlakovou zátěž na čerpadla a snižují životnost systému.
Nejčastější chyby při instalaci
Mezi nejčastější chyby patří nesprávné dimenzování potrubí tlakové kanalizace, kdy je podhodnocen minimální průtok s rychlostí menší než 0,7 m/s, což vede k usazování pevných částic a častým ucpáním. Další častou chybou jsou nekvalitní spoje při svařování polyetylenových trubek, které způsobují úniky a následné poruchy čerpadel. Nesprávný výpočet potřebného tlaku a dimenzí potrubí vede k nadměrnému zatížení systému a zkrácení jeho životnosti.
Tip: Před uvedením kanalizace do provozu proveďte tlakové zkoušky, které ověří těsnost a správnou instalaci všech spojů. Dodržujte doporučené dimenze potrubí a rychlosti proudění, aby se minimalizovalo riziko ucpání a úniků.
Pro koho se údržba hodí: majitelé rodinných domů s tlakovou kanalizací, kteří chtějí zajistit bezporuchový provoz a prodloužit životnost systému. Pro koho ne: uživatelé gravitační kanalizace, kde jsou požadavky na údržbu a provoz odlišné a méně náročné.
Časté dotazy
Kolik stojí tlaková zkouška vody?
Cena tlakové zkoušky se liší podle rozsahu, ale obvykle se pohybuje mezi 1000 až 3000 Kč v závislosti na velikosti systému a lokalitě.
Jak hluboko musí být vodovodní přípojka?
Vodovodní přípojka by měla být uložena do nezámrzné hloubky mezi 0,8 až 1,2 metru, aby se zabránilo zamrznutí potrubí.
Jaké jsou průměry HT potrubí pro kanalizaci?
Standardní průměr HT potrubí pro odpadní rozvody v rodinném domě je 40 mm pro odpad z umyvadel a 110 mm pro hlavní kanalizační větve.
Jak udělat tlakovou zkoušku vodovodu?
Tlaková zkouška se provádí naplněním potrubí vodou a tlakem cca 1,5 násobku provozního tlaku po dobu 30 minut, aby se ověřila těsnost a pevnost spojů.
Jaké jsou výhody tlakové kanalizace oproti gravitační?
Tlaková kanalizace umožňuje přepravu odpadních vod i do kopce, ukládá se v menší hloubce 0,8-1,2 m a používá menší průměry potrubí, což snižuje náklady na instalaci.
Jak spočítat dimenzi čerpadla pro tlakovou kanalizaci?
Dimenze čerpadla se vypočítá podle výkonu a počtu současně pracujících čerpadel pomocí Poissonovy rovnice a požadované rychlosti proudění 0,7 m/s v potrubí.
Jak se spojují potrubí tlakové kanalizace?
Potrubí se spojují svařováním polyetylenových trubek, což zajišťuje absolutní těsnost a bezúdržbový provoz.
Jaké jsou nejčastější chyby při instalaci tlakové kanalizace?
Nejčastější chyby jsou nesprávné dimenzování potrubí a nekvalitní spoje, které mohou vést k únikům a poruchám systému.
Jak často je potřeba provádět údržbu tlakové kanalizace?
Údržba by měla být pravidelná, minimálně jednou za rok, zahrnující kontrolu čerpadel a čištění potrubí pro bezproblémový chod systému.
Jak zajistit správnou izolaci potrubí tlakové kanalizace?
Izolace se provádí hadicemi z pěnového polyetylenu, například TUBEX STANDARD 22/10 mm, aby se zabránilo tepelným ztrátám a poškození.
Jaký je správný tlak při provozu tlakové kanalizace v rodinném domě?
Optimální pracovní tlak tlakové kanalizace by měl být mezi 0,3 až 0,5 MPa, aby bylo zajištěno spolehlivé odvádění odpadních vod bez rizika poškození potrubí.
Jaký materiál je nejvhodnější pro potrubí tlakové kanalizace v rodinném domě?
Pro tlakové kanalizace se doporučuje použít potrubí z PVC-U s vyšší odolností proti tlaku, například s označením PN10 nebo PN16, které zaručují dostatečnou pevnost a těsnost.
