Jak funguje RTL ventil v topení a jeho praktické využití

RTL ventil slouží jako klíčový prvek pro regulaci teploty topné vody přímo v okruhu podlahového vytápění, čímž zajišťuje tepelný komfort bez nutnosti instalace složité směšovací stanice. Toto zařízení automaticky omezuje teplotu zpátečky a umožňuje efektivní hydraulické vyvážení otopné soustavy kombinující radiátory s nízkoteplotním podlahovým systémem. Díky mosaznému tělu a přesnému termostatickému členu ventil trvale udržuje nastavený tepelný spád v potrubí.

Princip fungování RTL ventilu v topení

Princip fungování RTL ventilu v topných systémech spočívá v omezení teploty zpátečky, čímž zajišťuje bezpečnou regulaci teploty topení pro okruhy podlahového vytápění. RTL ventil v podlahovém vytápění funguje jako automatický omezovač, který neustále hlídá teplotu protékající vody a brání přehřívání podlahové krytiny nad její přípustnou mez.

Jak RTL ventil měří a reguluje teplotu

Integrovaný snímač teploty v hlavici ventilu reaguje přímo na teplo média proudícího v potrubí. Pokud teplota topné vody překročí vámi nastavenou hodnotu, snímač teploty uzavře průtok, čímž omezí přísun tepla do okruhu. Jakmile teplota vody v trubkách klesne pod nastavenou mez, dojde k postupnému otevírání ventilu, což obnoví cirkulaci a zvýší energetickou účinnost topení.

Rozsah nastavení teploty a jeho význam

RTL ventil umožňuje přesné nastavení teploty v rozsahu od 30 do 60 °C. Toto omezení je klíčové pro dlouhodobou ochranu podlahových krytin, jako jsou dřevěné parkety nebo laminát, které jsou citlivé na vysoké teploty. Obecně platí, že teplota podlahy by neměla překročit teplotu vzduchu v místnosti o více než 9 °C, aby nedocházelo k tepelnému namáhání materiálů a zajištění tepelného komfortu.

Proporcionální pásmo a jeho role v regulaci

Ventil nevyužívá pouze stav zapnuto nebo vypnuto, ale pracuje v takzvaném proporcionálním pásmu. V tomto režimu ventil plynule mění průtok vody v závislosti na odchylce od požadované teploty, což zajišťuje stabilní regulaci teploty topení bez prudkých výkyvů. Správně nastavené proporcionální pásmo je důležité pro hydraulické vyvážení otopné soustavy, kdy ventil udržuje rovnoměrný odběr tepla z hlavního potrubí.

• Častá chyba: Instalace RTL ventilu na přívodní potrubí místo na zpátečku, což znemožňuje správné měření teploty média.
• Využití: Vhodné pro dodatečné připojení menších ploch podlahového vytápění k radiátorovým okruhům, nevhodné jako hlavní zdroj tepla pro velké obytné celky.

Umístění a zapojení RTL ventilu v topném systému

Správná instalace RTL ventilu podlahového vytápění je klíčová pro dosažení požadované energetické účinnosti topení a správnou regulaci teploty topení. Při montáži dbejte na dodržení technických postupů, které ovlivňují hydraulické vyvážení otopné soustavy a dlouhodobou životnost systému.

Optimální pozice RTL ventilu v potrubí

Ventil umístěte na vratné potrubí podlahového vytápění, ideálně do poloviny délky okruhu nebo na jeho konec. Toto umístění zajišťuje, že čidlo ventilu reaguje přímo na teplotu vody vytékající z podlahy, nikoliv na teplotu přívodního média. Správné zapojení RTL ventilu v podlahovém vytápění tak efektivně omezuje teplotu vody a zabraňuje přehřívání konstrukce podlahy.

Použití svěrných spojek a závitových připojení

Pro připojení RTL ventilu k potrubí použijte certifikované svěrné spojky, které zajistí těsnost spoje bez nutnosti pájení. Standardem pro ovládací hlavice ventilů je závit M30×1,5, který umožňuje snadnou montáž termostatických prvků. Při výběru komponentů berte v úvahu materiály RTL ventilu, jako je mosaz odolná proti odzinkování, což zvyšuje spolehlivost celého topného systému.

1. Očištění potrubí – odstraňte otřepy z konců trubek pro správné dosednutí těsnění.
2. Nasazení spojky – nasuňte matici a svěrný kroužek na trubku před vložením opěrného pouzdra.
3. dotažení spojení – utáhněte svěrné spojky klíčem, přičemž dbejte na doporučený utahovací moment.

Typické chyby při instalaci RTL ventilu

Častou chybou je nedostatečné odvzdušnění systému nebo záměna směru průtoku označeného šipkou na těle ventilu. Instalace RTL ventilu se nehodí pro velké plochy vytápění s vysokým průtokem, kde je nutné použít čerpadlovou skupinu. Pozor si dejte na nekvalitní těsnění, které může způsobit netěsnosti v místech připojení.

Materiálové provedení a technické parametry RTL ventilů

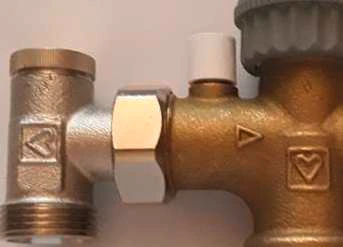

Základem spolehlivé funkce je kvalitní konstrukce, kde tělo ventilu tvoří odolná mosaz CW617N. Uvnitř naleznete pružinu z nerezové oceli a těsnění zajišťují O-kroužky z EPDM, které garantují dlouhodobou těsnost. Právě díky těmto materiálům je RTL ventil podlahové vytápění schopen bezpečně pracovat v náročných podmínkách otopných soustav.

Pokud vás zajímá, co je RTL ventil a jak funguje, klíčovým parametrem je jeho schopnost limitovat teplotu vratné vody. Ventil dosahuje průtokového koeficientu Kvs 0,99 a pracuje při maximálním diferenčním tlaku 100 kPa. Správná instalace RTL ventilu vyžaduje zohlednění těchto limitů pro zajištění optimální energetické účinnosti topení.

Odborná rada: Při návrhu systému pamatujte, že RTL ventil funkce přímo ovlivňuje hydraulické vyvážení otopné soustavy. Častá chyba spočívá v poddimenzování průtoku, proto vždy kontrolujte koeficient Kvs vzhledem k délce potrubí. Tento prvek se hodí pro regulaci jednotlivých okruhů, ale není vhodný jako primární zdroj pro vytápění celého objektu.

Výhody a nevýhody použití RTL ventilu

RTL ventil podlahové vytápění efektivně reguluje tím, že omezuje teplotu vratné vody v rozsahu 30 °C až 60 °C, čímž zajišťuje ochranu podlahových krytin před tepelnou degradací. Tento princip fungování RTL ventilu v topných systémech přímo zvyšuje energetickou účinnost topení, neboť vrací do kondenzačního kotle chladnější vodu, což umožňuje kotli pracovat v optimálním kondenzačním režimu. Ventil udržuje nastavenou teplotu v proporcionálním pásmu a otevírá se až při poklesu teploty pod zvolenou hodnotu, přičemž maximální pracovní diferenční tlak činí 100 kPa při jmenovitém tlaku PN 10.

Praktické přínosy a nevýhody RTL ventilu

Při rozhodování o instalaci RTL ventilu zvažte následující technické parametry a provozní omezení, které ovlivňují celkovou stabilitu systému:

• Ochrana podlahy: ventil omezuje povrchovou teplotu podlahy, která by neměla překročit teplotu vzduchu v místnosti o více než 9 °C.
• Energetická účinnost: lepší vychlazení vratné vody zvyšuje efektivitu kondenzačních kotlů, což snižuje celkovou spotřebu plynu.
• Hydraulické vyvážení otopné soustavy: RTL ventil zvyšuje nároky na hydraulické vyvážení soustavy, protože funguje jako dodatečný odpor v okruhu.
• Údržba a provoz: konstrukce ventilu s mosazným tělem CW617N a O-kroužky z EPDM může komplikovat odvzdušnění okruhu, což vyžaduje pečlivou instalaci odvzdušňovacích prvků.
• Omezení regulace: ventil nereaguje přímo na teplotu vzduchu v místnosti, ale pouze na teplotu protékajícího média, což může vést k přetápění při vysokých venkovních teplotách.

Odborná rada: Častou chybou při instalaci RTL ventilu je jeho použití pro příliš velké podlahové plochy nad 20 m², kde ventil nestíhá efektivně regulovat teplotu a dochází k nerovnoměrnému prohřátí podlahy. Zařízení se ideálně hodí pro menší plochy typu koupelen či předsíní, ale není vhodné jako jediný prvek pro regulaci velkých obytných prostor. Na co si dát pozor: vždy zajistěte dostatečný průtok a správné hydraulické vyvážení, jinak riskujete hlučnost ventilu způsobenou vysokou diferenční tlakovou ztrátou.

Otázka: Pro koho je RTL ventil vhodný a pro koho nikoliv?

RTL ventil je ideální pro majitele kombinovaných soustav, kteří chtějí připojit menší plochy podlahového vytápění k existujícímu radiátorovému okruhu bez nutnosti instalace čerpadlové skupiny. Naopak pro rozsáhlé systémy vytápění celého domu není tento ventil vhodný, protože neumožňuje přesnou regulaci teploty v místnosti podle aktuální tepelné potřeby objektu.

Doporučení pro správnou instalaci a údržbu RTL ventilů

Správná instalace RTL ventilu v podlahovém vytápění přímo ovlivňuje energetickou účinnost topení a zajišťuje dlouhodobou životnost celého systému. Pro dosažení optimálního provozu doporučuji dodržet následující postup.

Hydraulické vyvážení s RTL ventilem

Hydraulické vyvážení otopné soustavy je nezbytné pro rovnoměrný průtok topné vody všemi okruhy. Při instalaci RTL ventilu nejprve nastavte průtokové odpory na rozdělovači tak, aby voda proudila i do nejvzdálenějších smyček. Správné seřízení zabrání přehřívání některých částí podlahy a zajistí, že RTL ventil v podlahovém vytápění bude efektivně reagovat na teplotu zpátečky.

Odvzdušnění a nastavení teploty

Pro spolehlivý chod je nutné provést důkladné odvzdušnění okruhu, aby v potrubí nezůstaly žádné vzduchové bubliny omezující cirkulaci. Následně proveďte kalibraci provozní teploty podle typu podlahové krytiny.

1. Odvzdušnění soustavy – otevřete odvzdušňovací ventil a vypusťte veškerý vzduch při zapnutém čerpadle.
2. Nastavení teploty – otočte hlavicí RTL ventilu na hodnotu v rozsahu 30 až 60 °C podle doporučení výrobce podlahy.
3. Pravidelná údržba RTL ventilu – jednou ročně zkontrolujte těsnost ventilu a ověřte hladký chod termostatické hlavice pro zachování dlouhodobé životnosti.

Odborná rada: Častou chybou je instalace ventilu v nesprávném směru proudění vody, což vyřadí termostatickou regulaci z provozu. Tato instalace se hodí pro regulaci jednotlivých místností, ale není vhodná pro rozsáhlé plochy nad 20 metrů čtverečních, kde je potřeba čerpadlová skupina.

Vliv RTL ventilu na energetickou účinnost topného systému

RTL ventil přímo ovlivňuje energetickou účinnost topení tím, že omezuje teplotu vratné vody proudící zpět do zdroje tepla. Pokud vás zajímá, co je RTL ventil a jak funguje, vězte, že jeho hlavním úkolem je udržet teplotu otopné vody v podlahovém okruhu v rozmezí 30 °C až 60 °C. Snížení teploty vratné vody pod rosný bod spalin je klíčové pro provoz kondenzačního kotle, který díky tomu efektivně využívá skryté teplo vodní páry.

• Vyšší kondenzace spalin zvyšuje energetickou účinnost kotle až o 10 procent.
• Omezení teploty vratné vody brání přehřívání podlahové konstrukce, přičemž povrchová teplota podlahy by neměla překročit teplotu vzduchu v místnosti o více než 9 °C.
• Správná regulace teploty topení a hydraulické vyvážení otopné soustavy snižují celkové náklady na provoz systému.
• Instalace RTL ventilu na výstup z otopného tělesa umožňuje efektivní vychlazení topné vody, což je pro kondenzační kotel zásadní parametr.

Odborná rada: Častá chyba při instalaci RTL ventilu spočívá v jeho nesprávném umístění v potrubní trase, kde ventil musí být instalován přibližně v polovině potrubní části podlahového okruhu, nikoliv přímo na přívodní větvi bez ohledu na směr proudění. Tento ventil se hodí pro kombinované systémy, kde radiátory vyžadují vysoký teplotní spád, ale podlahové vytápění nikoliv. Naopak není vhodný pro systémy s tepelnými čerpadly, která vyžadují co nejnižší průtokový odpor bez dodatečných škrticích prvků, jež by omezovaly průtok média.

Otázka: Jakým způsobem RTL ventil přispívá k úspoře paliva u kondenzačního kotle?

RTL ventil udržuje teplotu vratné vody na nízké úrovni, což umožňuje kondenzačnímu kotli pracovat v kondenzačním režimu po delší dobu. Díky tomu kotel využívá energii obsaženou ve spalinách, která by u běžných systémů bez omezení teploty vratné vody unikla komínem.

Otázka: Jaké jsou hlavní materiály použité u kvalitních RTL ventilů?

Standardní provedení zahrnuje mosazné tělo typu CW617N, pružinu z nerezové oceli a O-kroužky z EPDM materiálu. Hlavice ventilu je obvykle vyrobena z ABS plastu a připojuje se standardizovaným závitem M30×1,5.

Srovnání RTL ventilů s alternativními regulačními prvky

Při výběru komponent pro podlahové vytápění je klíčové pochopit, jak fungují ventily v topení a jaké jsou jejich specifické funkce. Zatímco běžný termostatický ventil reaguje na teplotu vzduchu v místnosti, RTL ventil podlahové vytápění reguluje na základě teploty vratné vody v trubkách. Tento princip umožňuje přímé napojení podlahového okruhu na stávající radiátorový systém bez nutnosti instalace čerpadlové skupiny. Srovnání RTL ventilů s elektronickými systémy ukazuje, že elektronický regulační ventil sice nabízí sofistikovanější regulaci teploty topení a vzdálenou správu, ale vyžaduje externí napájení a složitější programování.

Srovnání regulačních mechanismů

RTL ventil pracuje v proporcionálním pásmu a udržuje konstantní teplotu vody v rozsahu 30 °C až 60 °C, přičemž maximální pracovní teplota média dosahuje až 90 °C. Na rozdíl od standardních termostatických ventilů, které reagují na okolní vzduch, RTL ventil omezuje povrchovou teplotu podlahy, která by neměla překročit teplotu vzduchu v místnosti o více než 9 °C. Elektronické ventily naproti tomu umožňují časové programování a vzdálenou regulaci teploty topení, což zvyšuje komfort, ale vyžaduje vyšší investici do řídicích jednotek.

Technické parametry a materiálové provedení

Při výběru komponent hraje roli konstrukční kvalita, kde materiály RTL ventilu, jako je mosazné tělo (CW617N), pružina z nerezové oceli a O-kroužky z EPDM, zajišťují dlouhodobou odolnost. Všechny varianty disponují průtokovým koeficientem Kvs 0,99 a jsou určeny pro jmenovitý tlak PN 10 s maximálním diferenčním tlakem 100 kPa. Instalace RTL ventilu vyžaduje připojení hlavice se standardním závitem M30×1,5 a využití svěrných spojek pro potrubí z mědi, oceli či PEX-AL-PEX.

Odborná rada: Instalace RTL ventilu je vhodná pro menší doplňkové plochy, jako jsou koupelny či chodby. Pro velké obytné zóny však doporučuji využít systémy s hydraulickým vyvážením otopné soustavy, které zajistí vyšší energetickou účinnost topení. Častá chyba spočívá v poddimenzování dimenze ventilu nebo jeho nesprávném umístění, což vede k hlučnosti a nedostatečnému průtoku vody. Instalace RTL ventilu se hodí pro majitele menších ploch do 20 m², zatímco pro rozsáhlé systémy s mnoha okruhy není tento typ regulace dostačující.

Otázka: Jaký je hlavní rozdíl mezi RTL ventilem a běžným termostatickým ventilem?

RTL ventil reguluje průtok na základě teploty vody protékající potrubím, zatímco termostatický ventil reaguje na teplotu okolního vzduchu v místnosti. RTL ventil je proto určen primárně k omezení teploty v podlahovém okruhu, aby nedošlo k přehřátí a poškození podlahové krytiny.

Otázka: Pro koho je RTL ventil vhodným řešením a pro koho nikoliv?

Tento ventil je ideální pro menší plochy do 20 m², kde potřebujete napojit podlahové vytápění na stávající radiátorový okruh bez nutnosti instalace rozdělovače s čerpadlem. Pro komplexní systémy s velkou plochou podlahového vytápění v celém domě se však toto řešení nehodí, neboť neumožňuje plnohodnotnou regulaci teploty v jednotlivých místnostech.

Integrace RTL ventilů do inteligentních domácích systémů řízení vytápění

Moderní inteligentní domácnost vyžaduje přesnou regulaci teploty topení, které RTL ventil podlahové vytápění dosahuje díky své specifické konstrukci. Pokud vás zajímá, jak funguje a jak nastavit RTL ventil pro vyšší komfort, můžete jej propojit s elektronickým termostatem. Instalace RTL ventilu vyžaduje osazení termopohonem, který umožňuje automatickou regulaci průtoku vody na základě pokynů z centrální řídicí jednotky.

• Termopohon zajistí přesnou odezvu na požadavky elektronického termostatu.
• Kompatibilita s řídicími systémy zvyšuje energetickou účinnost topení.
• Správné hydraulické vyvážení otopné soustavy zůstává klíčové i při automatizaci.

Odborná rada: Při výběru komponentů ověřte kompatibilitu. Například RTL ventil Heimeier standardně využívá závit M30x1,5, což usnadňuje osazení většinou běžně dostupných termopohonů na trhu. Častá chyba: instalace pohonu bez ověření zdvihu ventilu může vést k nedovírání okruhu. Uvědomte si, že RTL ventil primárně omezuje teplotu vratné vody, nikoliv teplotu vzduchu v místnosti, což představuje hlavní omezení při pokročilé automatizaci.

Bezpečnostní normy a standardy pro RTL ventily

Při instalaci RTL ventilu pro podlahové vytápění musíte dodržet přísné bezpečnostní normy, které zajišťují stabilitu systému. Každý RTL ventil podlahové vytápění musí splňovat tlakovou třídu PN 10, což zaručuje odolnost vůči provozním tlakům v otopné soustavě. Pro správnou funkčnost a dlouhou životnost je nutné hlídat maximální diferenční tlak, který nesmí překročit hodnotu 100 kPa.

• Materiály RTL ventilu musí disponovat certifikací pro provoz v otopných systémech a odolávat vysokým teplotám.
• Instalace RTL ventilu vyžaduje těsný spoj, který odpovídá normám pro hydraulické vyvážení otopné soustavy.
• Pravidelná údržba RTL ventilu chrání systém před korozí a zajišťuje požadovanou energetickou účinnost topení.

Odborná rada: Častá chyba při montáži spočívá v podcenění teplotních limitů zpátečky, což může poškodit regulační člen ventilu. Tento komponent se hodí pro systémy s nízkoteplotním okruhem, nikoliv pro přímé napojení na kotle s vysokým teplotním spádem bez omezovače.

Časté dotazy k RTL ventilům v topení

Otázka: Jak přesně funguje RTL ventil v podlahovém vytápění?

RTL ventil omezuje teplotu topné vody v rozsahu 30-60 °C pomocí teplotního čidla, které reguluje otevření ventilu, aby povrchová teplota podlahy nepřekročila hranici teploty vzduchu + 9 °C.

Otázka: Kde se správně instaluje RTL ventil v topném systému?

RTL ventil se instaluje přibližně v polovině potrubí podlahového okruhu a připojuje se pomocí svěrných spojek se závitem M30×1,5.

Otázka: Jaké jsou hlavní materiály použité u RTL ventilů?

RTL ventil má mosazné tělo CW617N, pružinu z nerezové oceli a O-kroužky z EPDM, což zajišťuje odolnost a dlouhou životnost.

Otázka: Jaký je maximální pracovní diferenční tlak RTL ventilu?

Maximální pracovní diferenční tlak RTL ventilu je 100 kPa (1 bar), což odpovídá standardní technické normě PN 10.

Otázka: Jaký má RTL ventil vliv na energetickou účinnost topení?

Omezení teploty vratné vody RTL ventilem zvyšuje energetickou účinnost topení u kondenzačních kotlů až o 10-15 % díky stabilnímu udržení kondenzačního režimu.

Otázka: Jaké jsou nejčastější chyby při instalaci RTL ventilu?

Častá chyba spočívá v nesprávném umístění ventilu na přívodní místo, špatném těsnění nebo nedostatečném odvzdušnění, což vede k nefunkčnosti systému.

Otázka: Jak se provádí hydraulické vyvážení otopné soustavy s RTL ventilem?

Hydraulické vyvážení otopné soustavy zahrnuje nastavení průtoku topné vody v okruhu pomocí regulačních šroubení a kontrolu těsnosti pro optimální funkci ventilu.

Otázka: Lze RTL ventil integrovat do chytrých domácích systémů?

Ano, RTL ventil lze kombinovat s elektronickými termostaty a termopohony pro dosažení přesnější regulace teploty topení v rámci inteligentních domácností.

Otázka: Jaký je doporučený rozsah nastavení teploty na RTL ventilu?

Doporučený rozsah nastavení teploty na RTL ventilu je 30-60 °C, přičemž samotné zařízení zvládá maximální pracovní teplotu až 90 °C.

Otázka: Jak často je potřeba provádět údržbu RTL ventilu?

Pravidelná kontrola a odvzdušnění by měly probíhat minimálně jednou ročně, aby se předešlo zanesení ventilu nečistotami z topného média.

Otázka: Jak se liší RTL ventil od termostatických ventilů?

RTL ventil reguluje teplotu vratné vody mechanicky, zatímco termostatické ventily reagují přímo na teplotu vzduchu v místnosti a nabízejí odlišný typ regulace.

Otázka: Jak zapojit RTL ventil podle schématu?

Instalace RTL ventilu vyžaduje zapojení do potrubí podlahového vytápění pomocí svěrných spojek, přičemž je nutné dodržet šipku směru toku vyznačenou na těle ventilu.

Otázka: Jaký je typický provozní teplotní rozsah RTL ventilu v podlahovém vytápění?

RTL ventil v podlahovém vytápění obvykle pracuje v rozsahu 30-50 °C, což zajišťuje stabilní a bezpečnou teplotu pro uživatele podlahy.

Otázka: Jaký je postup kontroly správné funkce RTL ventilu po instalaci?

Po instalaci změřte teplotu na vstupu a výstupu ventilu, která musí odpovídat nastavené hodnotě, a sledujte průtok, zda nedochází k přetápění.

Otázka: Jaké jsou hlavní výhody použití RTL ventilu oproti klasickým směšovacím ventilům?

RTL ventil se hodí pro menší plochy a rekonstrukce díky jednoduché konstrukci a nižší ceně, zatímco směšovací ventily jsou nevhodné pro systémy bez externího oběhového čerpadla.
