Praktická schémata a návrhy kotelen pro rodinné domy

Správné schéma vytápění a návrh kotelny jsou klíčové pro efektivní provoz rodinného domu. Plynový kotel, případně kaskádová kotelna, vyžaduje přesné dimenzování a správnou hydrauliku kotelny, aby zajistila spolehlivý a bezpečný zdroj tepla. Podívejte se, jak správně navrhnout kotelnu podle platných norem a technických požadavků.

Jak navrhnout schéma kotelny v rodinném domě

Jak navrhnout kotelnu pro rodinný dům vyžaduje přesné dimenzování výkonu kotle podle tepelných ztrát objektu, které obvykle činí kolem 8 kW pro standardní dům. Schéma kotelny zahrnuje správné zapojení hydrauliky kotelny a volbu topného systému, přičemž kaskádová kotelna umožňuje navýšení výkonu přes 3 MW propojením několika kotlů s odpovídající regulací.

Analýza tepelných ztrát a výběr výkonu kotle

Pro správný návrh kotelny je nezbytné spočítat tepelné ztráty rodinného domu. Tyto ztráty závisí na velikosti domu, kvalitě izolace a dalších faktorech a typicky se pohybují kolem 8 kW pro běžný rodinný dům. Výkon kotle musí odpovídat této hodnotě, aby zajistil efektivní vytápění bez zbytečných nákladů na přetopení nebo nedostatek tepla.

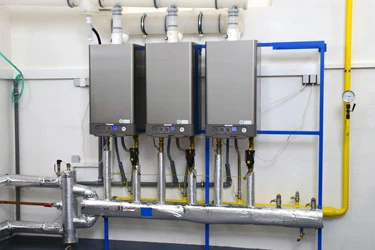

Kaskádové kotelny a jejich výhody

Kaskádová kotelna spojuje několik kotlů do jednoho systému, což umožňuje flexibilní řízení výkonu až přes 3 MW. Tento způsob je vhodný pro větší domy nebo objekty s proměnnou tepelnou zátěží. Regulace kotelny se postará o zapínání a vypínání jednotlivých kotlů podle potřeby, čímž se optimalizuje spotřeba paliva a zvýší bezpečnost kotelny.

Základní schémata topných systémů v rodinných domech

Nejběžnější jsou jednotrubkové a dvoutrubkové systémy vytápění. Jednotrubkové schéma je jednodušší a levnější, ale méně efektivní při rozdělení tepla do jednotlivých místností. Dvoutrubkové schéma naopak umožňuje lépe regulovat teplotu v jednotlivých topných větvích, což zlepšuje komfort a snižuje náklady na vytápění.

1. Výpočet tepelných ztrát – zhodnoťte izolaci a velikost domu pro přesné dimenzování kotle.
2. Volba kotle – zvolte kotel s výkonem odpovídajícím tepelným ztrátám, případně kaskádovou kotelnu pro vyšší požadavky.
3. Návrh schématu kotelny – navrhněte hydrauliku kotelny a topné větve podle typu zvoleného schématu vytápění.
4. Instalace regulace – zajistěte automatickou regulaci kotlů pro efektivní provoz a bezpečnost kotelny.

Typy kotlů vhodné pro rodinné domy a jejich vlastnosti

Plynové kotle

Plynové kotle, zejména kondenzační modely, představují nejčastější volbu pro rodinné domy díky vysoké účinnosti až 109 % a nízkým pořizovacím nákladům kolem 40 000 až 70 000 Kč. Instalace těchto kotlů je relativně jednoduchá a dobře zapadá do moderních schémat kotelen, včetně kaskádových systémů s regulací THERM TKR, která optimalizuje provoz podle aktuálních tepelných ztrát a venkovní teploty. Plynový kotel efektivně snižuje tepelnou ztrátu díky kondenzační technologii a umožňuje bezpečný provoz s minimální obsluhou, přičemž vyžaduje plynotěsný komín s odpovídajícím průřezem dle norem SNiP 41-01-2003.

Elektrické kotle

Elektrické kotle mají vyšší provozní náklady, protože spotřebovávají elektřinu přímo, což u rodinných domů s tepelnou ztrátou nad 5 kW může znamenat výrazné náklady na energii. Výhodou je však velmi jednoduchá instalace bez nutnosti komínu či zásobníku paliva, což šetří místo a snižuje nároky na bezpečnost kotelny. Elektrické kotle jsou vhodné především do menších rodinných domů s tepelnou ztrátou do 5 kW, kde je prioritou čistý provoz bez emisí a nízká údržba.

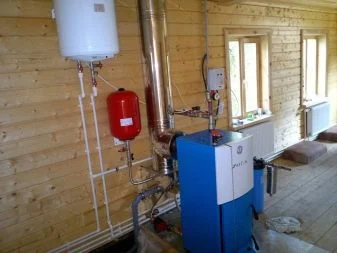

Kotle na tuhá paliva

Kotle na tuhá paliva se hodí do oblastí s častými výpadky plynu nebo elektřiny. V rodinných domech se nejčastěji používají kotle na dřevěné pelety nebo uhlí s výkonem od 10 do 30 kW. Tyto kotle vyžadují pravidelnou obsluhu, skladování paliva a pečlivé navržení schématu vytápění včetně hydraulického oddělení kotlového a topného okruhu pomocí rozdělovačů THERMSET. Provoz kotelny s tuhým palivem vyžaduje také instalaci odlučovačů nečistot a správnou ventilaci kotelny pro bezpečnost provozu.

Kotle na palivový olej

Kotle na palivový olej jsou méně ekologickou variantou vhodnou pro lokality bez přístupu k plynu. Pořizovací náklady jsou vyšší než u plynových kotlů, a provozní náklady závisí na ceně palivového oleje, která kolísá. Tyto kotle vyžadují skladovací nádrž na palivový olej a pravidelnou údržbu, včetně kontroly komínu a bezpečnostních prvků kotelny. Palivový olej má vyšší energetickou hodnotu než tuhá paliva, což umožňuje kompaktní kotelny s menším objemem paliva.

Odborná rada: Pro správný návrh kotelny v rodinném domě doporučuji vycházet z aktuálního schématu vytápění a hydrauliky kotelny, včetně volby vhodného odlučovače nečistot a expanzní nádoby, aby se minimalizovala tepelná ztráta a zajistila bezpečnost kotelny. Na co si dát pozor: častou chybou je poddimenzování komínu u plynových a olejových kotlů, což může vést k nebezpečnému zpětnému tahu spalin. Pro koho se to hodí vs. pro koho NE: kotle na tuhá paliva jsou vhodné pro rodiny v oblastech s nestabilní dodávkou plynu, ale nejsou ideální pro uživatele preferující nízkou údržbu a automatizaci.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Hydraulika a příslušenství kotelny – komponenty a funkce

Hydraulika kotelny představuje klíčovou část technického řešení vytápění rodinného domu. Správné zapojení a funkce jednotlivých komponent zajistí efektivní distribuci tepla, ochranu kotle a stabilní dodávku teplé vody podle schématu kotelny v rodinném domě.

Rozdělovače a ventily

Rozdělovače topných větví THERMSET hydraulicky oddělují kotlový okruh od topných větví, čímž zajišťují správný objemový průtok v každé větvi a zabraňují nežádoucímu ovlivňování průtoku mezi okruhy. Trojcestný ventil v primárním okruhu kaskády reguluje teplotu vratné vody mícháním teplé a studené vody, což optimalizuje provoz kondenzačního plynového kotle a snižuje tepelnou ztrátu systému. Správná funkce těchto komponent je nezbytná pro bezpečnost kotelny a dlouhodobou spolehlivost provozu.

Odlučovače nečistot a zásobníky

Odlučovače a separátory nečistot instalované na vratné potrubí topné vody zabraňují usazování kalů, rzi a dalších nečistot v kotlích a hydraulice, čímž předcházejí poruchám a snižují nároky na údržbu. Nepřímotopné zásobníky teplé vody typu NTR zabezpečují dostatečnou zásobu teplé užitkové vody při špičkové spotřebě a umožňují efektivní ohřev v kaskádových kotelnách. Doporučuje se jejich integrace do návrhu kotelny, aby byla zaručena bezporuchová a bezpečná funkce topného systému.

• ochrana kotle a výměníků před usazeninami a korozí
• stabilizace dodávky teplé vody při variabilní spotřebě
• snížení nároků na servis a prodloužení životnosti kotle

Tip: Častou chybou je vynechání odlučovače nečistot, což vede k rychlejšímu zanášení kotle a zvýšeným nákladům na opravy. Pro rodinné domy s vyšší tvrdostí vody je jeho instalace nezbytná.

Pro koho se to hodí: Hydraulika s rozdělovači a odlučovači je vhodná pro rodinné domy s více topnými okruhy a kaskádovými kotelnami. Pro jednoduché jednopatrové domy s malým výkonem kotle může být systém méně složitý, ale i zde je doporučena alespoň základní ochrana proti nečistotám.

Jednotrubkové versus dvoutrubkové schéma topení v rodinném domě

Pro návrh kotelny v rodinném domě je klíčové zvolit vhodné schéma vytápění, které ovlivní efektivitu a komfort topení. Jednotrubkové i dvoutrubkové topení mají své výhody a omezení, které je třeba zvážit s ohledem na velikost domu, typ kotle a plánovanou hydrauliku kotelny.

Jednotrubkové topení

Jednotrubkové topení využívá jednu trubku, kterou protéká voda postupně přes všechny radiátory. Existují varianty s horním nebo dolním vedením, přičemž každý radiátor je opatřen odvzdušňovacím ventilem pro odstranění vzduchu. Tento systém má nižší náklady na materiál a jednoduchou instalaci, ale teplota vody klesá se vzdáleností od kotle, což způsobuje nerovnoměrné vytápění. V kotelně s plynovým kotlem nebo kaskádovou kotelnou může tato nevýhoda ovlivnit tepelnou ztrátu a komfort.

Dvoutrubkové topení

Dvoutrubkové topení pracuje se samostatnou přívodní a vratnou trubkou, což umožňuje nezávislé nastavení teploty u každého radiátoru. Tento topný systém zajišťuje rovnoměrné rozložení tepla a lepší regulaci, vhodnou pro větší rodinné domy s komplexní hydraulikou kotelny. Instalace je náročnější a materiálově nákladnější, ale z hlediska bezpečnosti kotelny a efektivity vytápění představuje lepší volbu.

Bezpečnostní a stavební normy pro instalaci kotelny

Bezpečnostní normy kotelny v rodinném domě stanovují přesné požadavky na konstrukci a umístění komína včetně jeho plynotěsnosti a celkovou bezpečnost kotelny. Správné schéma kotelny v rodinném domě musí zohlednit nejen výkon plynového kotle, ale i bezpečnostní předpisy a minimalizaci tepelné ztráty v souladu s platnými normami ČSN EN 15502 a ČSN 73 4201.

Požadavky na komín a jeho umístění

Komín musí být plynotěsný a vedený vertikálně s minimálním vyústěním 50 cm nad nejvyšším bodem střechy, aby se zabránilo zpětnému proudění spalin a splnění požadavků normy ČSN EN 13384-1. Pokud je vzdálenost mezi hřebenem a komínem menší než 3 metry, musí být komín vyveden v rovině s hřebenem střechy. Komín nesmí procházet obytnými prostory a musí být chráněn proti dešťovým srážkám a větru pomocí deštníků nebo deflektorů, což zabraňuje korozi a poškození konstrukce. Plynotěsnost komína je nezbytná pro bezpečný odvod spalin a zabránění úniku oxidu uhelnatého do kotelny.

Materiály a konstrukce komína

Pro rodinné domy se nejčastěji používají keramické komíny, nerezové ocelové vložky a cihlové konstrukce. Keramický komín nabízí vysokou odolnost vůči teplotním výkyvům a kondenzátu, přičemž splňuje požadavky na dlouhou životnost a bezpečnost. Nerezová ocel je vhodná pro kondenzační kotle díky odolnosti proti kyselým kondenzátům. Cihlové komíny jsou standardem u novostaveb, poskytují tepelnou akumulaci a pevnost, ale vyžadují správnou izolaci a pravidelnou kontrolu. Volba materiálu komína ovlivňuje hydrauliku kotelny, bezpečnost a celkovou životnost systému.

Tip: Častou chybou je podcenění plynotěsnosti komína a nevhodné umístění, například příliš nízké zakončení nebo průchod komína obytnými místnostmi, což může vést k úniku spalin a ohrožení zdraví obyvatel.

Odborná rada: Instalace keramického komína je vhodná zejména pro rodinné domy s kondenzačními kotli, kde je potřeba odolnost vůči kondenzátu a vysokým teplotám, zatímco nerezové komíny jsou vhodné pro moderní plynové kotle s nižšími teplotami spalin. Naopak keramický komín není ideální pro starší kotle na tuhá paliva, kde může docházet k mechanickému poškození.

Údržba a servis kotelen – doporučené postupy a intervaly

Údržba kotelny je klíčová pro dlouhodobý a bezpečný provoz topného systému v rodinném domě. Pravidelné čištění a servis kotlů pomáhají minimalizovat tepelnou ztrátu a předcházet poruchám.

Pravidelná údržba kotlů

Čištění kotlů a kontrola jejich funkčnosti by měla probíhat minimálně jednou ročně. Údržba kotelny zahrnuje odstranění sazí a nečistot, které snižují účinnost plynového kotle nebo kaskádové kotelny, a kontrolu schématu vytápění, aby se předešlo zvýšené tepelné ztrátě.

Servisní kontroly a bezpečnostní prvky

Servis kotlů zahrnuje pravidelné ověřování bezpečnostních prvků kotelny, jako jsou bezpečnostní ventily a hydraulika kotelny. Správná funkce těchto komponent zajišťuje bezpečnost kotelny a prodlužuje životnost celého systému.

1. Kontrola bezpečnostních ventilů – ověřte těsnost a funkčnost
2. Proplach hydrauliky kotelny – odstranění usazenin pro stabilní tlak
3. Revize schématu vytápění – kontrola správného zapojení a funkce
4. Čištění výměníků tepla – odstranění usazenin pro maximální účinnost
5. Kontrola těsnění a izolací – minimalizace tepelné ztráty

Tip: Častou chybou je vynechání kontroly hydrauliky kotelny, což může vést k nevyváženému provozu a zbytečným poruchám. Údržba kotelny je vhodná pro všechny typy topných systémů, ale pro složitější schémata kotelen rodinných domů je nezbytná pravidelná odborná kontrola.

Integrace obnovitelných zdrojů energie do kotelny

Integrace obnovitelných zdrojů energie do kotelny výrazně zvyšuje energetickou účinnost rodinných domů a přináší úspory na provozních nákladech. Správné schéma kotelny v rodinném domě umožňuje kombinovat tradiční zdroje tepla, jako je plynový kotel nebo kaskádová kotelna, s moderními technologiemi, čímž se snižují tepelné ztráty a zlepšuje hydraulika kotelny.

Solární panely v kotelně

Solární panely představují efektivní způsob, jak pokrýt část tepelné potřeby domu a snížit náklady na energii. Integrace solárních panelů do kotelny umožňuje využití získané sluneční energie pro ohřev vody, čímž se snižuje zatížení plynového kotle a šetří palivo. Přitom je třeba dbát na správné schéma vytápění a bezpečnost kotelny, aby systém pracoval spolehlivě a bez rizik.

Tepelná čerpadla jako doplněk

Tepelná čerpadla se doporučují pro integraci s kotelnou, protože efektivně snižují emise a spotřebu energie. Ve spojení s plynovým kotlem nebo kaskádovou kotelnou dokážou minimalizovat tepelnou ztrátu a optimalizovat hydrauliku kotelny. Takové řešení nabízí ekologičtější vytápění s dlouhodobými úsporami nákladů.

Odborná rada: Při návrhu kotelny pro rodinný dům se ujistěte, že integrace obnovitelných zdrojů respektuje požadavky na bezpečnost kotelny a odpovídá plánovanému schématu vytápění.

Pokročilé možnosti regulace a automatizace kotelen

Moderní kotelny v rodinných domech využívají pokročilé regulace a automatizace ke zvýšení efektivity a komfortu provozu. Správně navržené schéma vytápění a hydraulika kotelny snižují tepelnou ztrátu a zvyšují bezpečnost kotelny. Níže naleznete doporučené schémata a návrhy kotelen v rodinných domech zaměřené na moderní řízení.

Kaskádové regulátory kotelen

Kaskádový regulátor umožňuje řízení více kotlů ve kaskádové kotelně jako jednoho systému. Optimalizuje výkon podle aktuální potřeby tepla a minimalizuje provozní náklady. Tento způsob regulace podporuje bezpečnost kotelny a snižuje tepelnou ztrátu díky přesnému řízení spalování a zapínání jednotlivých kotlů. Kaskádová kotelna s dobře navrženým schématem vytápění výrazně zvyšuje spolehlivost a životnost plynového kotle.

Chytré systémy a automatizace

Chytrý systém v kotelně umožňuje dálkové ovládání a monitorování provozu přes mobilní aplikace či webové rozhraní. Automatizace kotelny zajišťuje efektivní využití energie a předchází poruchám díky pravidelnému sběru dat a diagnostice. Výsledkem je nižší spotřeba plynu, lepší regulace teploty a snížení tepelných ztrát v celém systému. Automatičnost provozu zvyšuje komfort uživatelů a snižuje potřebu manuální obsluhy.

Praktické příklady a schémata kotelen pro různé typy rodinných domů

Praktické příklady a schémata kotelen pro různé typy rodinných domů představují základ správného návrhu vytápění. Ukážeme si modely s různými typy kotlů a schématy, které zohledňují tepelnou ztrátu domu i bezpečnost kotelny.

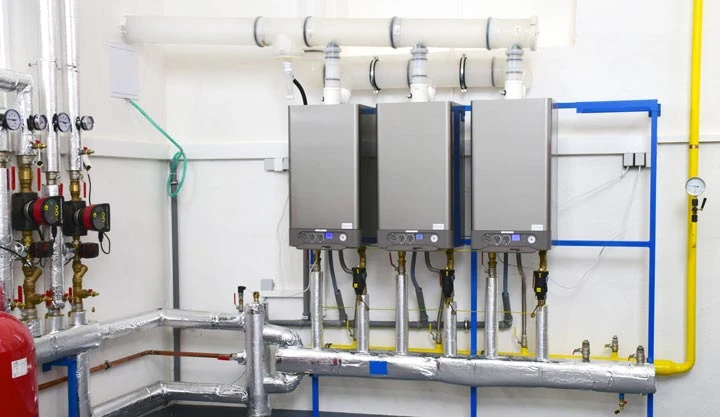

Modelový příklad kaskádové kotelny

Kaskádová kotelna se dvěma kotli THERM 45 KD.A nabízí výkonovou modulaci přes 90 kW, což je vhodné pro větší rodinné domy s vyšší tepelnou ztrátou. Schéma kotelny zahrnuje hydrauliku kotelny, která umožňuje efektivní propojení kotlů a optimalizuje rozvod tepla. Výhodou této varianty je možnost plynulé regulace výkonu a vyšší spolehlivost provozu.

Schéma kotelny s plynovým kotlem

Typické schéma kotelny pro rodinný dům obsahuje kondenzační plynový kotel s výkonem kolem 8 kW. Toto schéma vytápění je ideální pro menší objekty s nízkou tepelnou ztrátou. V návrhu je kladen důraz na bezpečnost kotelny a jednoduchou hydrauliku, která zajišťuje stabilní rozvod tepla. Doporučené schémata kotelen v rodinných domech často integrují odlučovač nečistot pro prodloužení životnosti systému.

• Kaskádová kotelna zvyšuje výkon a flexibilitu
• Plynový kotel je vhodný pro standardní tepelnou ztrátu
• Schéma kotelny musí zohlednit bezpečnost a hydrauliku
• Správný návrh snižuje provozní náklady a zvyšuje spolehlivost

Tip: Pro rodinné domy s větší tepelnou ztrátou doporučuji zvážit kaskádovou kotelnu, zatímco menší domácnosti ocení jednoduchost a efektivitu plynového kotle.

Časté dotazy

Jaký výkon kotle je vhodný pro běžný rodinný dům?

Výkon kotle by měl odpovídat tepelným ztrátám domu, obvykle kolem 8 kW pro standardní rodinný dům.

Jaké jsou výhody kaskádové kotelny?

Kaskádové kotelny umožňují flexibilní modulaci výkonu až přes 3 MW a zvyšují spolehlivost provozu.

Jaký je rozdíl mezi jednotrubkovým a dvoutrubkovým topením?

Jednotrubkové topení je jednodušší a levnější na materiál, ale může mít nerovnoměrné vytápění, zatímco dvoutrubkové umožňuje nezávislé nastavení radiátorů s vyššími náklady.

Jak často je potřeba provádět údržbu kotelny?

Doporučuje se provádět čištění a kontrolu kotlů minimálně jednou ročně a servisní kontroly bezpečnostních prvků také pravidelně.

Jaká jsou základní bezpečnostní pravidla pro instalaci komína?

Komín musí být plynotěsný, umístěný nejvýše 50 cm nad střechou, nesmí procházet obytnými prostory a musí být chráněný proti srážkám.

Lze do kotelny integrovat solární panely?

Ano, solární panely mohou pokrýt část tepelné potřeby a snížit náklady na vytápění.

Jak funguje kaskádový regulátor kotelny?

Kaskádový regulátor řídí více kotlů jako jeden celek a optimalizuje jejich provoz podle aktuálních potřeb tepla.

Jaké typy kotlů jsou nejvhodnější pro rodinné domy?

Nejčastěji se používají plynové kotle kvůli nízkým nákladům, elektrické kotle pro jednoduchost a kotle na tuhá paliva v oblastech bez plynu.

Co je hlavní výhodou dvoutrubkového topení?

Umožňuje nezávislé nastavení teploty na jednotlivých radiátorech a lepší komfort vytápění.

Jaké jsou doporučené intervaly servisu kotelny?

Servisní prohlídky se doporučují alespoň jednou za 12 měsíců, včetně kontroly hydrauliky a bezpečnostních prvků.

Jaké jsou zákonné požadavky na kotle v rodinných domech?

Podle platných předpisů nesmí být instalovány kotle, které nesplňují emisní třídu 5 nebo ekvivalentní normu, což je důležité pro ochranu ovzduší.

Jak správně dimenzovat výkon kotle vzhledem k tepelným ztrátám domu?

Výkon kotle by měl být asi o 10-20 % vyšší než vypočtené tepelné ztráty objektu, aby byla zajištěna dostatečná rezerva pro extrémní podmínky.

Jaké jsou rozdíly mezi kondenzačním a atmosférickým plynovým kotlem?

Kondenzační kotle dosahují účinnosti přes 90 % díky využití latentního tepla spalin, zatímco atmosférické kotle mají účinnost kolem 80 %.

Jak integrovat tepelné čerpadlo do stávající kotelny rodinného domu?

Tepelné čerpadlo se obvykle připojuje do rozvodů topení pomocí směšovacího ventilu a vyžaduje vhodný prostor pro jednotku, obvykle kolem 1,5 m².

Jaký je doporučený postup pro návrh hydrauliky kotelny?

Nejprve se stanoví potřebné průtoky a tlaky, pak se navrhnou potrubní rozvody s minimálními ztrátami a vhodným umístěním expanzní nádoby a čerpadel.

Jaké bezpečnostní prvky musí být součástí kotelny v rodinném domě?

Kotelna musí obsahovat pojistný ventil s nastavením na 3 bary, bezpečnostní termostat a detektor úniku plynu, aby byla zajištěna ochrana obyvatel.

Jak často je doporučeno provádět kontrolu komína u plynových kotlů?

Kontrola a čištění komína by měly probíhat minimálně jednou ročně, ideálně před topnou sezónou, aby se předešlo riziku požáru či úniku spalin.

Jaké jsou možnosti regulace teploty v kotelně pro zvýšení úspory energie?

Použití pokojových termostatů s modulací výkonu kotle a venkovních čidel umožňuje snížit spotřebu energie o 10-15 % díky přesnému řízení teploty.
