Správné dimenzování trubek topení přímo ovlivňuje efektivitu celého systému a zabraňuje vzniku nežádoucích zvuků v rozvodech. Výběr optimálního průřezu potrubí minimalizuje hydraulický odpor a zajišťuje rovnoměrné rozložení tepla do všech místností objektu.
Co si zapamatovat
- Správný průměr potrubí pro topení se pohybuje obvykle mezi 8 až 28 mm vnitřního průměru.
- Měděné trubky pro vytápění vydrží teploty až 200-250 °C a mají vysokou životnost přes 50 let.
- Příliš malý průměr potrubí zvyšuje tlakové ztráty a náklady na čerpání, příliš velký zvyšuje objem vody v systému.
- Normy jako DN15 odpovídají vnějším průměrům potrubí kolem 20-21,3 mm podle ISO a DIN.
- Hydraulický výpočet průměru závisí na výkonu zdroje tepla, délce potrubí a typu topného systému.
Základní principy výběru průměru potrubí pro vytápění
Správný průměr potrubí pro vytápění určíte na základě požadovaného výkonu zdroje tepla, celkové délky rozvodů a přípustné rychlosti proudění vody v systému. Optimální dimenzování trubek topení zajistí efektivní přenos energie bez nadměrného hluku nebo přetěžování oběhového čerpadla. Při návrhu platí, že větší průřez potrubí snižuje tlakové ztráty v topení, ale zároveň zvyšuje objem vody v systému, pořizovací náklady a nároky na prostor pro tepelnou izolaci potrubí.
Výběr potrubí pro vytápění vyžaduje zohlednění těchto klíčových parametrů:
- Výkon zdroje tepla – určuje celkové množství vody, které musí systémem protékat pro zajištění tepelné pohody.
- Průtok vody – závisí na teplotním spádu; vyšší průtok vyžaduje větší průřez potrubí pro udržení nízkého hydraulického odporu.
- Délka rozvodů – s rostoucí délkou potrubí narůstá tření, což vyžaduje pečlivé vyvážení mezi průměrem trubky a výkonem čerpadla.
- Typy topných systémů – systémy s radiátory mají odlišné nároky na rychlost proudění než podlahové vytápění.
| Materiál potrubí | Typické průměry (mm) | Hlavní vlastnosti |
|---|---|---|
| Měděné trubky | 8 – 28 | Vysoká tepelná vodivost, odolnost do 250 °C |
| Plastové trubky (PEX) | Dle normy DN | Nízký hydraulický odpor, flexibilita |
| Ocelové trubky | Dle normy DN | Vysoká pevnost, vyšší hydraulický odpor |
Odborná rada: Častou chybou je poddimenzování páteřních rozvodů, které vede k hlučnosti a nerovnoměrnému vytápění vzdálených místností. Na co si dát pozor: příliš malý průměr zvyšuje hydraulický odpor a náklady na čerpání, zatímco příliš velký průměr zpomaluje reakci systému na změnu teploty. Dimenzování se hodí pro novostavby i rekonstrukce, ale pro rozsáhlé systémy s více větvemi vždy doporučuji konzultaci s projektantem vytápění. Pamatujte, že správný průměr potrubí pro vytápění je kompromisem mezi investičními náklady a provozní efektivitou vašeho systému.
Otázka: Jaký vliv má materiál na volbu průměru trubek?
Materiál přímo ovlivňuje hydraulický odpor a tepelnou roztažnost systému. Například měděné trubky topení mají vynikající mechanickou pevnost, zatímco PEX trubky nabízejí snadnější montáž díky své flexibilitě, ale vyžadují dodržení teplotních limitů do 90 °C.
Otázka: Pro koho je přesné dimenzování potrubí klíčové?
Přesný výpočet je nezbytný pro majitele domů s tepelným čerpadlem nebo plynovým kotlem, kde záleží na každém pascalu tlakové ztráty. Tento postup se nehodí pro laické odhady bez znalosti výkonu zdroje a hydraulických tabulek, protože chybný návrh může trvale zvýšit provozní náklady na vytápění.
Materiály potrubí a jejich vliv na volbu průměru
Správný výběr materiálu zásadně ovlivňuje dimenzování trubek topení, protože každý materiál vykazuje jiný hydraulický odpor a tepelnou roztažnost. Při rozhodování, jaké trubky použít na topení, zohledněte především provozní teploty systému a požadovaný průřez potrubí pro zajištění plynulého průtoku topného média.
Měděné trubky
Měděné trubky jsou díky své vysoké teplotní odolnosti v rozmezí 200 až 250 °C ideální pro systémy s vyššími teplotními spády. Běžně se využívají vnitřní průměry od 8 do 28 mm, přičemž polotvrdé varianty představují standard pro rozvody k radiátorům. Jejich hladký povrch minimalizuje tlakové ztráty v topení, což usnadňuje návrh celého systému.
Plastové trubky (PEX, PP)
Plastové trubky vynikají nízkým hydraulickým odporem a vysokou flexibilitou, což zjednodušuje montáž v komplikovaných prostorách. Jejich teplotní odolnost dosahuje limitu 90 °C, proto nejsou vhodné pro přímé napojení na kotle na tuhá paliva bez směšování. Jsou odolné proti korozi, což prodlužuje životnost instalace v moderních nízkoteplotních okruzích.
Ocelové trubky
Ocelové trubky disponují vysokou pevností a vynikající tvarovou stálostí při zahřátí. Často se volí pro rozsáhlé systémy, avšak jejich drsnější vnitřní stěny zvyšují hydraulický odpor ve srovnání s mědí. Při návrhu je nutné dbát na správný průřez potrubí, aby nedocházelo k neúměrným tlakovým ztrátám v topení.
Vícevrstvé trubky
Vícevrstvé trubky efektivně kombinují kovové a plastové vrstvy, čímž propojují mechanickou tuhost kovu s ohebností plastů. Tato konstrukce omezuje prostup kyslíku a snižuje tepelnou roztažnost, což je klíčové pro dlouhodobou stabilitu topných systémů.
| Materiál | Teplotní odolnost | Hlavní výhoda |
|---|---|---|
| Měď | 250 °C | Vysoká odolnost |
| Plast (PEX) | 90 °C | Nízká hmotnost |
| Ocel | Vysoká | Mechanická pevnost |
Odborná rada: Častá chyba při návrhu spočívá v podcenění tloušťky izolace; pamatujte, že tepelná izolace potrubí je nezbytná pro zachování účinnosti systému. Volba materiálu se hodí pro novostavby i rekonstrukce, ale pro systémy s vysokým provozním tlakem a teplotou nad 100 °C se plastovým materiálům vyhněte.
Normy a standardy průměrů potrubí v topných systémech
Při rozhodování, jak zvolit průměr potrubí pro topení, musíte pracovat s označením DN (jmenovitý průměr), které definuje vnitřní světlost potrubí dle norem ISO a DIN. Častou chybou při instalaci je záměna vnitřního a vnějšího rozměru, což vede k nesprávnému výběru fitinek a následným netěsnostem. Například potrubí s označením DN15 odpovídá vnějšímu průměru 20 mm podle normy DIN, respektive 21,3 mm dle normy ISO. Pokud hledáte správný průměr potrubí pro vytápění, vždy ověřte tloušťku stěny materiálu, protože dimenzování trubek topení přímo ovlivňuje hydraulický odpor a tlakové ztráty v topení.
| Označení DN | Vnější průměr (mm) | Typické použití |
|---|---|---|
| DN10 | 16 mm | Podlahové topení |
| DN15 | 20 – 21,3 mm | Připojení radiátorů |
| DN20 | 25 – 26,9 mm | Stoupací potrubí |
Odborná rada: U plastohliníkových systémů, jako je PE20, se vnější průměr 20 mm stává standardem pro snadnou kompatibilitu komponent. Pro efektivní provoz musí být průřez potrubí dostatečný, aby rychlost proudění nezpůsobovala nadměrný hluk v systému. Vždy také dbejte na správnou tloušťku, jakou má tepelná izolace potrubí, která chrání systém před úniky energie a kondenzací. Tento postup volby se hodí pro běžné rodinné domy s běžným výkonem zdroje, ale není vhodný pro rozsáhlé průmyslové instalace s vysokým průtokem, kde je nutný individuální hydraulický výpočet.
Hydraulické aspekty a výběr materiálu
Správný výběr průměru potrubí pro vytápění musí zajistit dostatečný průtok topné vody při minimalizaci tlakových ztrát. Příliš malý průměr zvyšuje hydraulický odpor, což vede k nerovnoměrnému vytápění a vyšším nákladům na provoz oběhového čerpadla. Naopak příliš velký průměr zvyšuje celkový objem vody v systému, což prodlužuje dobu reakce na změnu teploty a zvyšuje pořizovací náklady na materiál.
- Měděné trubky topení – vykazují vysokou mechanickou pevnost a odolnost vůči teplotám až 250 °C, přičemž v rodinných domech se nejčastěji používají rozměry 15×1 mm až 28×1 mm.
- PEX trubky – nabízejí nízký hydraulický odpor a vysokou flexibilitu, avšak jejich provozní teplota by neměla dlouhodobě překročit 90 °C.
- Ocelové trubky – poskytují vynikající tepelnou stabilitu, ale vyžadují náročnější montážní postupy a mají vyšší hydraulický odpor než měď.
Otázka: Jak ovlivňuje materiál potrubí jeho dimenzování?
Materiál přímo určuje tloušťku stěny a vnitřní drsnost povrchu, což jsou parametry vstupující do výpočtu hydraulického odporu. Zatímco měď umožňuje díky hladkému povrchu a pevnosti tenčí stěny při zachování vysokého průtoku, plastové systémy vyžadují kvůli odlišné tloušťce stěny pečlivější kontrolu vnitřního průměru pro dosažení stejného výkonu.
Otázka: Pro koho je tento návod na dimenzování vhodný?
Tento postup je určen pro majitele rodinných domů a instalatéry při návrhu běžných otopných soustav s radiátory nebo podlahovým vytápěním. Pro složité systémy s tepelnými čerpadly, kaskádovými kotelnami nebo rozsáhlými rozvody doporučuji konzultaci s projektantem vytápění, který provede přesný hydraulický výpočet.
Hydraulické výpočty a optimální průtok v potrubí
Hydraulický výpočet určuje optimální průměr potrubí pro zajištění efektivního provozu systému, přičemž správný průřez potrubí minimalizuje tlakové ztráty v topení a zajišťuje rovnoměrnou distribuci tepla. Následující postup představuje praktický návod na výběr správného průměru potrubí pro topení.
Výpočet výkonu a délky potrubí
Základem pro dimenzování trubek topení je celkový výkon zdroje tepla v kW a přesná délka potrubí v metrech od zdroje k nejvzdálenějšímu radiátoru. Při návrhu berte v úvahu, že hydraulický odpor roste přímo úměrně s délkou trasy, což vyžaduje přesné určení tras v projektu, abyste věděli, jak určit optimální průměr potrubí pro vytápění domu.
Výpočet průtoku vody
Průtok vody v systému přímo souvisí s požadovaným tepelným výkonem a teplotním spádem mezi přívodním a vratným potrubím. Standardní výpočet vychází ze vzorce pro tepelný výkon, kde průtok vody vyjadřujeme v litrech za sekundu.
- Určení výkonu – stanovte tepelnou ztrátu vytápěné místnosti v kW.
- Stanovení teplotního spádu – zvolte rozdíl teplot, obvykle 20 stupňů Celsia.
- Výpočet průtoku – aplikujte vztah pro přenos tepla kapalinou pro daný výkon.
Volba průměru podle tlakových ztrát
Zvolený průměr potrubí zásadně ovlivňuje tlakové ztráty v topení, které musí oběhové čerpadlo překonat. Příliš malý průřez potrubí zvyšuje rychlost proudění, což vede k hlučnosti a nadměrnému namáhání čerpadla.
Odborná rada: Při návrhu dbejte na to, aby rychlost proudění v měděných trubkách topení nepřekročila 1,0 m/s, což zabrání erozi materiálu. Častá chyba: podcenění vlivu tvarovek na celkový odpor, proto vždy připočítejte 20 % k délce potrubí jako rezervu pro kolena a ventily. Tento postup se hodí pro běžné rodinné domy s radiátory, zatímco u rozsáhlých komerčních objektů je nutný podrobný hydrodynamický model.
Dopad typu topného systému na volbu průměru potrubí
Volba vhodného rozměru závisí na typu topných systémů a požadovaném průtoku teplonosné látky. Správné dimenzování trubek topení přímo ovlivňuje hydraulický odpor a celkové tlakové ztráty v topení, což rozhoduje o efektivitě oběhového čerpadla.
Podlahové topení
Pro podlahové topení se nejčastěji volí plastové trubky o rozměru 16×2 mm, které nabízí ideální poměr mezi flexibilitou a průtokem. Tento standardní průměr potrubí zajišťuje rovnoměrné rozložení tepla v betonové mazanině či anhydritu při dodržení nízkých rychlostí proudění. Odborná rada: Při instalaci podlahovky vždy dbejte na dodržení maximální délky okruhu do 100 metrů, aby nedocházelo k nadměrnému poklesu teploty vody. Tento systém se hodí pro nízkoteplotní zdroje, jako jsou tepelná čerpadla, zatímco pro přímé napojení na vysokoteplotní kotle není bez regulace vhodný.
Radiátorové topení
U radiátorových systémů se průměr potrubí pohybuje v rozmezí 12 až 22 mm, přičemž klíčovým faktorem je celkový výkon radiátorů a vzdálenost od zdroje tepla. Zatímco pro připojení jednoho otopného tělesa postačí průměr 12 nebo 15 mm, páteřní rozvody vyžadují větší průřez potrubí pro zajištění dostatečného objemového průtoku.
| Typ systému | Doporučený průměr (mm) | Hlavní materiál |
|---|---|---|
| Podlahové topení | 16 | PEX / PERT |
| Radiátor (připojení) | 12 – 15 | Měď / PEX-Al-PEX |
| Hlavní rozvody | 18 – 22 | Měděné trubky topení |
Častá chyba: poddimenzování hlavních rozvodů, které vede k hlučnosti systému a nedostatečnému výkonu koncových radiátorů. Nezapomínejte, že kvalitní tepelná izolace potrubí je nezbytná pro minimalizaci ztrát při transportu vody k radiátorům.
Montáž a spojování trubek s ohledem na průměr
Montáž potrubí vyžaduje přesné dodržení technologických postupů, aby se minimalizovaly tlakové ztráty v topení a předešlo netěsnostem. Pro měděné trubky je standardem pájení nebo moderní lisovací systémy, které zaručují dlouhou životnost spoje. Při rozhodování, jak vybrat správný průměr trubek pro topení, musíte zohlednit hydraulický odpor celého okruhu, který přímo ovlivňuje efektivitu oběhového čerpadla. Častou chybou je podcenění vnitřního průměru u větví s vysokým průtokem, což vede k nadměrnému hluku v systému a zbytečně vysoké spotřebě elektrické energie.
Pro efektivní instalaci a správné dimenzování trubek topení si připravte následující vybavení:
- Řezačky trubek odpovídající zvolenému rozsahu průměrů (např. pro měděné trubky běžných rozměrů 15 až 28 mm).
- Kalibrační trny pro obnovení kruhového průřezu po řezu, což je kritické u vícevrstvých a PEX trubek.
- Lisovací kleště s čelistmi určenými pro konkrétní průměr a profil tvarovky, které zajistí těsnost bez nutnosti pájení.
- Čisticí rouno pro odstranění oxidů z povrchu mědi před samotným pájením stříbrnou pájkou.

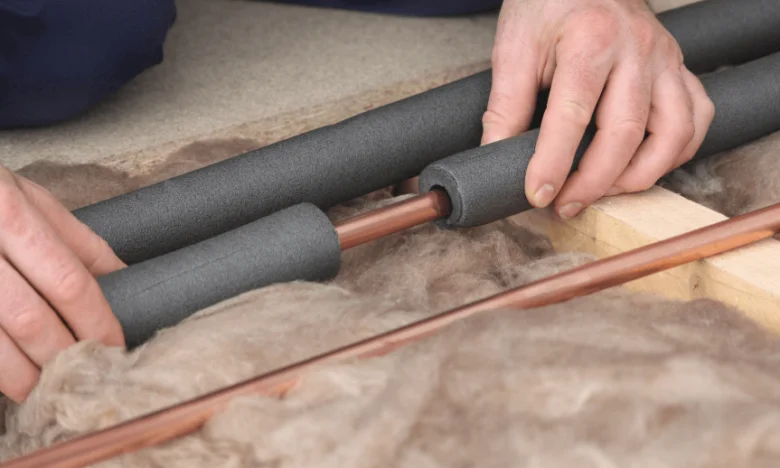

Odborná rada: Při montáži vždy dbejte na správné dimenzování trubek topení a následnou aplikaci tepelné izolace potrubí, zejména v místech, kde procházíte nevytápěnými prostory, aby nedocházelo k tepelným ztrátám. Správně zvolený průřez potrubí zajistí vyvážený průtok v celém systému a zabrání nerovnoměrnému vytápění místností.
| Materiál potrubí | Typické průměry (vnější) | Hlavní výhoda montáže |
|---|---|---|
| Měď (CU) | 8 – 28 mm | Vysoká mechanická pevnost |
| PEX trubky | dle normy DN | Flexibilita a odolnost |
| Vícevrstvé | dle výrobce | Kombinace tuhosti a ohybnosti |
Tato metoda spojování a dimenzování je ideální pro instalatéry hledající trvalé řešení s vysokou životností, zatímco pro svépomocnou montáž v omezeném prostoru mohou být vhodnější flexibilní PEX trubky, které nevyžadují náročné pájení. Na co si dát pozor: při kombinaci různých materiálů v jednom systému vždy zohledněte jejich rozdílnou tepelnou roztažnost a hydraulický odpor, aby nedocházelo k pnutí ve spojích. Výběr průměru potrubí se hodí pro novostavby i rekonstrukce, kde je kladen důraz na dlouhodobou spolehlivost, avšak není vhodný pro systémy, kde není prostor pro dodatečnou tepelnou izolaci potrubí.

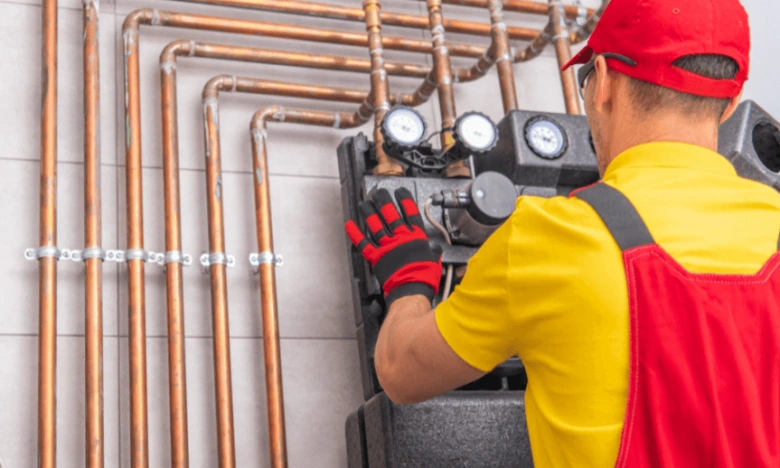

Údržba a diagnostika správného průměru potrubí
Diagnostika a údržba průtoku v otopném systému
Pravidelná údržba potrubí je klíčová pro zachování projektovaných parametrů, protože vnitřní usazeniny snižují průřez potrubí a zvyšují hydraulický odpor. Pokud řešíte, jak dimenzovat průměr trubek u topení, musíte počítat s tím, že časem narůstají tlakové ztráty v topení vlivem koroze nebo vodního kamene. Diagnostika stavu systému probíhá především sledováním rozdílu teplot mezi přívodním a vratným potrubím a kontrolou výkonu oběhového čerpadla.
Při úvaze, jak vybrat průměr trubek pro podlahové topení, věnujte pozornost těmto oblastem:
- Měření průtoku vody pomocí průtokoměrů na rozdělovači pro včasnou detekci zúžení průtoku.
- Pravidelné odkalování systému, které brání usazování nečistot a zvyšování hydraulického odporu.
- Kontrola, zda tepelná izolace potrubí zůstává neporušená, aby nedocházelo k nežádoucím tepelným ztrátám.
Odborná rada: Častou chybou je podcenění kvality otopné vody, která vede k tvorbě kalů a zúžení průřezu trubek již po několika letech provozu. Tento přístup se hodí pro majitele rodinných domů s měděnými nebo PEX rozvody, ale není vhodný pro systémy bez pravidelného servisu, kde hrozí nevratné ucpání armatur.
Ekonomické a ekologické aspekty volby potrubí
Ekonomický výběr potrubí pro vytápění závisí na poměru mezi počáteční investicí a dlouhodobou životností. Měděné trubky představují vyšší pořizovací cenu, ale nabízejí životnost přes 50 let a vynikající recyklovatelnost. Naopak moderní PEX trubky jsou levnější a flexibilnější, což výrazně zrychluje montáž. Při rozhodování zohledněte také hydraulický odpor, který u plastů může vyžadovat přesnější dimenzování trubek topení kvůli menšímu vnitřnímu průřezu potrubí.
| Materiál | Relativní cena | Životnost | Ekologický dopad |
|---|---|---|---|
| Měď | Vysoká | 50+ let | Plně recyklovatelné |
| PEX (plast) | Nízká | 30-40 let | Omezená recyklace |
| Ocel | Střední | 40+ let | Náročná výroba |
Odborná rada: Při plánování systému nezapomínejte na tepelnou izolaci potrubí, která snižuje tlakové ztráty v topení a provozní náklady. Častá chyba: podcenění vlivu drsnosti vnitřního povrchu trubky na proudění vody. Tento návod na výběr správného průměru potrubí pro topení doporučuji konzultovat s projektantem, pokud instalujete tepelné čerpadlo s nízkým teplotním spádem. Pro rodinné domy se osvědčuje kombinace odolných kovů u kotle a flexibilních plastů v rozvodech k radiátorům.
