Jak poznat a efektivně opravit nefunkční třícestný ventil topení

Nefunkční třícestný ventil v topení způsobuje nepravidelné rozdělení tepla a může vést k vyšší spotřebě energie. Rozpoznání poruchy a správná oprava ventilu zajistí efektivní provoz a prodlouží životnost topného systému. Naučíte se, jak podle schématu zapojení třícestného ventilu diagnostikovat problémy a provést jejich odstranění.

Jak diagnostikovat nefunkční třícestný ventil v topném systému

Nefunkční třícestný ventil v topení poznáte především podle nesprávné teploty vratné vody a nepravidelného průtoku. Kontrola ventilu spočívá v přesném měření teplot na přívodním, výstupním a vratném potrubí, ověření mechanického pohybu ventilu a funkčnosti elektromagnetické cívky. Správná teplota vratné vody by měla být nad 50 °C, jinak může signalizovat poruchu třícestného ventilu nebo nesprávné nastavení.

Měření teplot na potrubí

Pro diagnostiku začněte měřením teplot digitálním teploměrem na třech místech: přívodním potrubí, výstupním potrubí a především na vratném potrubí. Teplota vratné vody by měla být stabilně nad 50 °C, což potvrzuje správnou funkci třícestného ventilu topení. Nižší teplota signalizuje nedostatečný průtok nebo špatné nastavení ventilu podle schématu zapojení třícestného ventilu.

Kontrola mechanického pohybu ventilu

Ověřte, zda se ventil mechanicky pohybuje hladce bez zasekávání ventilu nebo odporu. Pomalý nebo zadrhávající pohyb často znamená mechanickou poruchu, která brání správnému přesměrování vody a vede k poruše třícestného ventilu. Pečlivá kontrola mechanického pohybu je klíčová pro úspěšnou opravu třícestného ventilu.

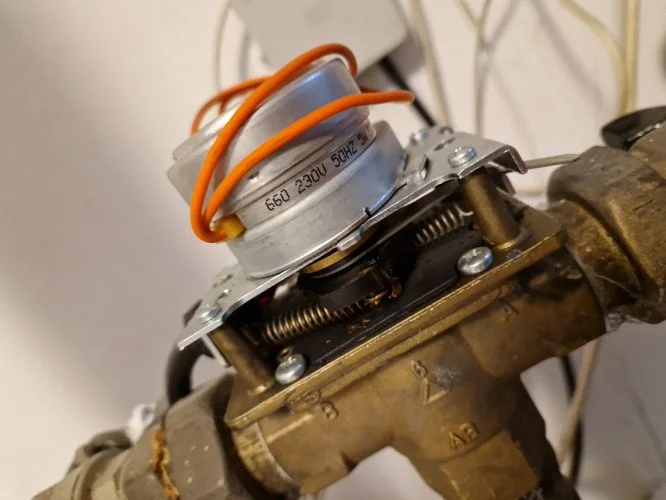

Test elektromagnetické cívky

Změřte měřením odporu funkčnost elektromagnetické cívky, která ovládá třícestný ventil. Výpadek nebo nesprávná hodnota odporu signalizuje poruchu cívky a tím i selhání ventilu. Kontrola elektromagnetické cívky patří mezi základní kroky při diagnostice a opravě třícestného ventilu topení.

Jaké jsou příznaky poruchy směšovacího a rozdělovacího třícestného ventilu

Poruchy třícestného ventilu se mohou projevit různými způsoby v závislosti na jeho typu – směšovacím nebo rozdělovacím. Správná diagnostika těchto příznaků je klíčová pro efektivní opravu třícestného ventilu a udržení stabilního topení. Následující podsekce detailně popisují charakteristické symptomy a pomohou vám rozpoznat, kdy je potřeba provést kontrolu ventilu kotle či nastavení třícestného ventilu podle schématu zapojení.

Jak poznat příznaky poruchy směšovacího třícestného ventilu

Směšovací třícestný ventil ovlivňuje teplotu vody v topení mícháním teplé a vratné vody, proto jeho porucha způsobuje kolísání teploty mezi 45 a 60 °C. Při nesprávném nastavení nebo mechanické závadě ventil neudrží stabilní průtok, což vede k typickému šumu v potrubí způsobenému nepravidelným prouděním vody. Tento jev často doprovází nerovnoměrné vytápění jednotlivých místností, kdy některé části topení jsou teplejší a jiné naopak chladnější. Takové chování signalizuje potřebu kontroly ventilu kotle a případné nastavení třícestného ventilu podle schématu zapojení.

• Kolísání teploty topení mezi 45-60 °C
• Šum v potrubí způsobený nepravidelným průtokem
• Nerovnoměrné vytápění místností
• Zvýšená spotřeba energie kvůli neefektivnímu míchání vody

Jak poznat příznaky poruchy rozdělovacího třícestného ventilu

Rozdělovací třícestný ventil rozděluje teplou vodu do různých okruhů topení, a jeho porucha se projevuje nerovnoměrným průtokem vody. Často dochází k výrazným teplotním rozdílům nad 50 °C mezi přívodem a vratným potrubím, což znamená, že některé okruhy jsou přetápěné a jiné nedostatečně teplé. Hluk ventilu, který vzniká při nepravidelném otevírání a zavírání, je dalším indikátorem závady. Tento stav ovlivňuje komfort vytápění a může signalizovat nutnost opravy třícestného ventilu včetně kontroly elektromagnetické cívky ventilu.

• Nerovnoměrný průtok vody do okruhů
• Výrazné teplotní rozdíly nad 50 °C mezi přívodem a vratným potrubím
• Hluk z ventilu při provozu
• Nerovnoměrné vytápění a hlučnost v topení

Tip: Porucha třícestného ventilu často souvisí s jeho špatným nastavením nebo zanesením, proto doporučuji pravidelnou preventivní údržbu. Pro podrobné schéma zapojení a návod na opravu třícestného ventilu u kotle je vhodné konzultovat odborné zdroje, například portál Eagri.cz.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Postup opravy třícestného ventilu krok za krokem

Postup opravy třícestného ventilu krok za krokem vám pomůže efektivně identifikovat a odstranit závady, které způsobují nefunkčnost ventilu topení. Níže najdete podrobný návod na opravu třícestného ventilu u kotle včetně přípravy nářadí, bezpečnostních opatření, demontáže, čištění a testování.

Jak připravit nářadí a bezpečnostní opatření před opravou třícestného ventilu

Před zahájením opravy třícestného ventilu připravte základní nářadí: nastavitelné klíče, ploché a křížové šroubováky, těsnící pásky a čisticí prostředky určené k odstranění usazenin. Doporučuji také mít po ruce náhradní těsnění a případně novou elektromagnetickou cívku ventilu. Pro bezpečný zásah vypněte topný systém a důkladně uzavřete přívod vody, aby nedošlo k úniku. Použijte ochranné rukavice a brýle, protože práce s horkou vodou a kovovými díly může být riziková. Při kontrole ventilu kotle vždy dbejte na to, aby teplota vody neklesla pod bezpečnou hranici, a vyhněte se popálení.

Krok za krokem: Demontáž, čištění a testování třícestného ventilu

1. Vypnutí topného systému – zajistěte, že kotel a čerpadlo jsou odpojené a systém je chlazený.
2. Uzavření přívodu vody – zabráníte úniku vody při demontáži ventilu.
3. Demontáž ventilu – pomocí vhodných klíčů opatrně odšroubujte třícestný ventil od potrubí.
4. Čištění ventilu – odstraňte usazeniny a nečistoty z ventilového tělesa i pohyblivých částí, což výrazně zlepší funkčnost ventilu.
5. Kontrola elektromagnetické cívky – ověřte, zda cívka správně reaguje na elektrický signál, případně ji vyměňte.
6. Testování pohybu ventilu – manuálně nebo elektricky ověřte, že ventil plynule přepíná mezi cestami, ideálně při teplotě vratné vody nad 50 °C.
7. Opětovná montáž – ventil znovu pevně připojte a utěsněte, podle schématu zapojení třícestného ventilu.
8. Nastavení třícestného ventilu – podle doporučení výrobce nastavte správnou polohu pro optimální regulaci teploty.

Tipy na opravu nefungujícího třícestného ventilu zahrnují pravidelnou preventivní údržbu a kontrolu cívky, protože častou chybou je zanedbání čištění, které vede k zablokování pohyblivých částí. Tento návod na opravu třícestného ventilu u kotle je vhodný pro zkušené kutily; pokud si nejste jisti, raději kontaktujte odborníka.

Jak správně nastavit třícestný ventil pro optimální provoz

Správné nastavení třícestného ventilu je klíčové pro optimální provoz topného systému a prevenci poruch. Nastavení třícestného ventilu ovlivňuje teplotu vratné vody, která by měla zůstat nad 50 °C, aby se zabránilo kondenzaci a poškození kotle. Současně je třeba vyvážit průtok vody mezi přívodními a vratnými okruhy tak, aby ventil správně směroval teplou vodu tam, kde je potřeba.

Jak správně nastavit třícestný ventil? Doporučuji postupovat podle těchto zásad:

• Kontrolujte teplotu vratné vody pravidelně, měla by být stabilní nad 50 °C
• Nastavujte ventil podle schématu zapojení třícestného ventilu a doporučení výrobce
• Vyvažujte průtok vody mezi okruhy, aby nedocházelo k přetékání ani nedostatečnému průtoku
• Provádějte pravidelnou kontrolu ventilu kotle, abyste předešli poruchám třícestného ventilu

Nejčastější chyby při nastavování třícestného ventilu zahrnují příliš nízkou teplotu vratné vody a nesprávné vyvážení průtoku, což může vést k nefunkčnosti ventilu a nutnosti opravy třícestného ventilu topení. Proto je přesné nastavení základní podmínkou pro bezproblémový provoz.

Preventivní údržba a časté chyby při instalaci třícestného ventilu

Preventivní údržba třícestného ventilu topení prodlužuje jeho životnost minimálně o 30 % a výrazně snižuje riziko poruch způsobených zanesením či korozí. Kontrola ventilu kotle by měla zahrnovat pravidelné čištění mechanických částí a ověření funkčnosti elektromagnetické cívky ventilu, která řídí pohyb ventilového tělesa. Zanesení nečistot, koroze nebo usazeniny vodního kamene patří mezi nejčastější příčiny poruch třícestného ventilu, jež lze často vyřešit demontáží a mechanickým vyčištěním bez nutnosti výměny celého ventilu.

Nejčastější chyby při instalaci a nastavování třícestného ventilu

• Nesprávné schéma zapojení třícestného ventilu vede k nesprávnému směrování topné vody mezi přívodní, vratné a sekundární potrubí, což způsobuje přehřívání kotle nebo nedostatečné vytápění.
• Nedostatečné dotažení spojů při instalaci třícestného ventilu způsobuje únik vody a následné selhání ventilu, často vedoucí k poškození elektromagnetické cívky.
• Zanesení ventilu nečistotami vzniká při zanedbání preventivní údržby, což omezuje pohyb ventilového tělesa a zhoršuje regulaci teploty.
• Nesprávné nastavení třícestného ventilu omezuje správnou cirkulaci topné vody v primárním i sekundárním okruhu, což může vést k nízkoteplotní korozi kotle a zkrácení jeho životnosti.

Tip: Pro správnou instalaci, nastavení i opravu třícestného ventilu vždy dodržujte výrobní schéma zapojení třícestného ventilu a provádějte preventivní údržbu minimálně jednou ročně. Pravidelná kontrola ventilu kotle a elektromagnetické cívky předejde nákladným opravám a zajistí optimální funkci topného systému.

Časté dotazy (FAQ) k nefunkčnímu třícestnému ventilu

Otázka: Jak poznám, že je třícestný ventil nefunkční?

Nefunkčnost poznáte podle kolísání teplot nad 50 °C, šumu v potrubí, nerovnoměrného vytápění a nepravidelného pohybu ventilu.

Otázka: Jak zjistím, jestli třícestný ventil funguje správně?

Změřte teploty na přívodním, výstupním a vratném potrubí; vratná voda by měla mít teplotu nad 50 °C a ventil by se měl volně pohybovat.

Otázka: Jaké jsou příznaky poruchy směšovacího třícestného ventilu?

Příznaky zahrnují kolísání teploty v topném okruhu, šum v potrubí a nerovnoměrné vytápění radiátorů.

Otázka: Jak opravím nefunkční třícestný ventil?

Vypněte topení, demontujte ventil, vyčistěte nečistoty, zkontrolujte elektromagnetickou cívku a případně vyměňte vadné díly.

Otázka: Jak správně nastavit třícestný ventil?

Udržujte teplotu vratné vody nad 50 °C, kontrolujte průtoky a vyhněte se přetahování ventilu pro správnou funkci.

Otázka: Jak často bych měl provádět údržbu třícestného ventilu?

Preventivní údržbu doporučujeme minimálně jednou ročně, včetně čištění a kontroly pohyblivých částí.

Otázka: Co způsobuje poruchu třícestného ventilu?

Poruchy často vznikají kvůli usazeninám, zaseknutí ventilu nebo poruše elektromagnetické cívky.

Otázka: Jak poznat špatně seřízený třícestný ventil?

Špatné seřízení se projeví nerovnoměrným vytápěním a kolísáním teplot v sekundárním okruhu.

Otázka: Je možné opravit třícestný ventil svépomocí?

Ano, základní opravy jako čištění nebo výměna cívky zvládnete sami s vhodným nářadím a dodržením bezpečnosti.

Otázka: Jaké chyby při instalaci třícestného ventilu vedou k jeho nefunkčnosti?

Nejčastější chyby jsou nesprávné zapojení potrubí, přetahování ventilu a zanedbání preventivní údržby.

Otázka: Co je to elektromagnetická cívka třícestného ventilu?

Je to část, která ovládá pohyb ventilu, její správná funkce je klíčová pro řízení průtoku vody.

Otázka: Jak testovat elektromagnetickou cívku?

Pomocí multimetru změřte odpor cívky a porovnejte s hodnotami doporučenými výrobcem.

Otázka: Jak ovlivňuje třícestný ventil spotřebu energie v topném systému?

Nefunkční ventil způsobuje neefektivní vytápění, což může zvýšit spotřebu energie až o 15 %.

Otázka: Co dělat, když třícestný ventil nefunguje správně i po opravě?

Kontaktujte odborný servis, protože může být nutná výměna celého ventilu nebo kontrola topného systému.

Otázka: Jaké jsou rozdíly mezi směšovacím a rozdělovacím třícestným ventilem?

Směšovací ventil míchá teplou a studenou vodu, rozdělovací ventil udržuje minimální teplotu vratné vody do kotle.

Tipy na opravu nefungujícího třícestného ventilu

Při opravě třícestného ventilu u kotle doporučuji přesné schéma zapojení třícestného ventilu a pravidelnou kontrolu ventilu kotle. Diagnostika ventilu by měla zahrnovat měření teplot a kontrolu elektromagnetické cívky, protože porucha třícestného ventilu často pramení právě zde.
