Topné systémy se liší nejen technologií, ale i způsobem rozvodu tepla, což významně ovlivňuje efektivitu a komfort vytápění. Základní schémata vytápění, jako je teplovodní nebo přímotopné, se liší v nárocích na instalaci i možnosti regulace teploty. Výběr správného schématu podporuje optimální využití kondenzačních kotlů a dalších moderních zdrojů tepla.
Klíčové závěry
- Teplovodní vytápění pracuje s topnou vodou do 115 °C, horkovodní nad 115 °C.
- Moderní kondenzační kotle mohou snížit náklady na energii až o 40 %.
- Podlahové vytápění vyžaduje teplotu topné vody do 45 °C a potrubí o průměru 16-20 mm.
- Jednotrubkové schéma je jednodušší, dvoutrubkové umožňuje lepší regulaci teploty v místnostech.
- Akumulační nádrže pro kotle na tuhá paliva mají objem 200-500 litrů pro vyrovnání tepla.
Přehled základních schémat vytápění a jejich charakteristiky
Základní schémata vytápění zahrnují teplovodní systémy s topnou vodou o teplotě do 115 °C, horkovodní systémy pracující s teplotou topné vody nad 115 °C a parní soustavy využívající páru jako topné médium. Teplovodní vytápění je nejrozšířenější v rodinných domech a kancelářských budovách díky nižší provozní teplotě a kompatibilitě s kondenzačními kotli a deskovými otopnými tělesy. Horkovodní systémy se uplatňují především v průmyslových objektech a velkých budovách, kde je potřeba vyšší teplotní hladiny pro efektivní rozvod tepla na delší vzdálenosti. Parní vytápění, charakteristické rozvodem páry a následným kondenzátem, se využívá zejména ve starších instalacích nebo tam, kde je vyžadována rychlá akumulace tepla.
Typy základních schémat vytápění
Teplovodní systémy pracují s topnou vodou o teplotě mezi 70-115 °C, což umožňuje efektivní provoz kondenzačních kotlů a zajišťuje optimální teplotu na vstupu do otopných těles. Horkovodní systémy operují s teplotou topné vody nad 115 °C, často kolem 130-150 °C, a jsou vhodné pro dálkové rozvody tepla nebo velké objekty s vysokými tepelnými ztrátami. Parní soustavy využívají páru o teplotě nad 100 °C, která se po ochlazení vrací jako kondenzát, čímž dochází k efektivnímu využití energie. Každý systém má specifické konstrukční požadavky na materiály potrubí, armatury a regulační prvky, které ovlivňují jeho energetickou efektivitu a provozní bezpečnost.
Rozdíl mezi místním a ústředním vytápěním
Místní vytápění znamená, že topná zařízení, jako jsou krby, kachlová kamna nebo elektrické přímotopy, jsou umístěna přímo v jednotlivých místnostech. Tento způsob vytápění nevyžaduje rozvod topné vody ani složitou regulaci, ale provozní náklady bývají vyšší a komfort nižší kvůli nemožnosti centrálního řízení teploty. Ústřední vytápění využívá jeden centrální zdroj tepla, například plynový kondenzační kotel nebo kotel na tuhá paliva s akumulační nádobou, ze kterého se topná voda rozvádí potrubím do otopných těles v různých místnostech. Teplota topné vody na vstupu do radiátorů se obvykle pohybuje mezi 70-90 °C, návratová teplota bývá o 10-20 °C nižší, což umožňuje efektivní regulaci a úsporu energie. Tento systém nabízí lepší komfort a energetickou efektivitu, proto je vhodný zejména pro rodinné domy a větší objekty.
Častá chyba: Při návrhu ústředního vytápění se někdy podceňuje správná dimenze potrubí a volba teplot topné vody, což může vést k nerovnoměrnému vytápění a vyšší spotřebě energie.
Pro koho se to hodí vs pro koho NE: Ústřední teplovodní vytápění je ideální pro novostavby a rekonstruované objekty s dostatečným prostorem pro rozvod potrubí a instalaci kotle. Naopak místní vytápění je vhodné pro malé chaty nebo objekty bez možnosti instalace rozvodů, kde je potřeba pouze občasné a rychlé vytápění.
Typy a funkce otopných těles a regulace v systémech vytápění
Otopná tělesa představují základní součást teplovodního vytápění a rozlišují se podle konstrukce a způsobu předávání tepla. Mezi nejčastější typy patří desková otopná tělesa, která mají hladký povrch a vysokou tepelnou kapacitu, a článková otopná tělesa tvořená jednotlivými články propojenými do celku. Konvektory pracují na principu proudění vzduchu, což zajišťuje rychlejší ohřev místnosti. Sálavé pásy se instalují převážně do stropů a vytvářejí příjemné rovnoměrné teplo s minimální cirkulací vzduchu.
Pro správnou funkci topných systémů je nezbytná kvalitní regulace teploty. Ventily umožňují přesné nastavení průtoku topné vody do jednotlivých otopných těles. Expanzní nádoby vyrovnávají tlak v systému, čímž zabraňují poškození způsobenému roztažností vody při ohřevu. Pojistné ventily chrání systém před přetlaky a přehřátím, což je klíčové pro bezpečný provoz kondenzačních kotlů i ostatních zdrojů tepla.
- Desková otopná tělesa – vysoká tepelná kapacita, hladký povrch
- Článková otopná tělesa – modulární konstrukce, vhodná pro starší domy
- Konvektory – rychlý ohřev vzduchu, vhodné pro místnosti s častým větráním
- Sálavé pásy – rovnoměrné sálavé teplo, instalace ve stropě
- Ventily – regulace průtoku a teploty v otopných tělesech
- Expanzní nádoby – kompenzace tlaku při změnách objemu vody
- Pojistné ventily – ochrana proti přetlakům a přehřátí

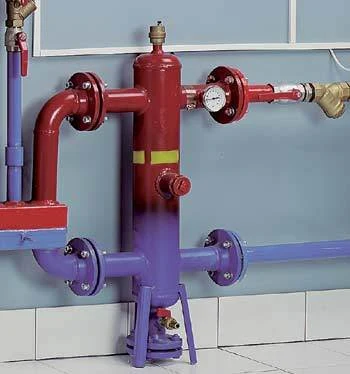

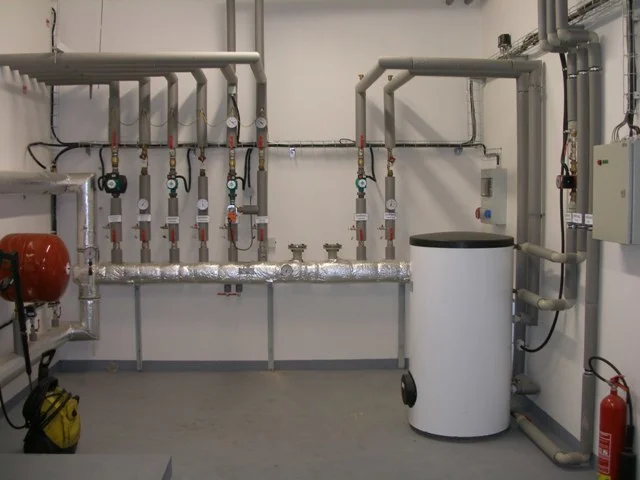

Jaké jsou hlavní části teplovodního vytápění a jak fungují
Správná kombinace otopných těles a regulačních prvků výrazně zvyšuje energetickou efektivitu topných systémů a umožňuje optimální využití zdrojů, jako jsou kondenzační kotle nebo akumulační nádoby.
Schémata zapojení topných rozvodů: jednotrubkové a dvoutrubkové systémy
V oblasti teplovodního vytápění se nejčastěji setkáte s dvěma základními schématy topení – jednotrubkovým a dvoutrubkovým. Jednotrubkové schéma představuje jednodušší a levnější řešení topných rozvodů, kdy voda protéká otopnými tělesy v sérii jedním potrubím. Tento systém však omezuje regulaci teploty v jednotlivých místnostech, protože teplota vody klesá postupně s průtokem.
Naopak dvoutrubkové schéma využívá samostatné přívodní a zpětné potrubí, což umožňuje přesnější regulaci teploty v každé místnosti zvlášť. To přispívá k lepší energetické efektivitě při kombinaci s kondenzačními kotli a akumulačními nádobami, protože tepelné ztráty jsou minimalizovány a teplota se dá snadno upravovat.
Jaká jsou základní schémata topení a kdy se používají
Dvoutrubové systémy se hodí pro větší rodinné domy a moderní topné systémy s požadavkem na komfortní ovládání. Jednotrubkové schéma je vhodné pro menší objekty s nižšími nároky na regulaci teploty.
| Typ schématu | Výhody | Nevýhody |
|---|---|---|
| Jednotrubkové schéma | Nižší pořizovací náklady, jednoduchá instalace | Horší regulace teploty, větší ztráty tepla |
| Dvoutrubkové schéma | Precizní regulace teploty, vyšší komfort | Vyšší pořizovací náklady, složitější montáž |
| Použití | Menší domy, jednoduché topné systémy | Větší domy, systémy s kondenzačními kotli |
Zdroje tepla v základních schématech vytápění a jejich charakteristiky
Hlavní zdroje tepla v topných systémech
Mezi nejčastější zdroje tepla v teplovodních systémech patří plynové kondenzační kotle, které díky kondenzační technologii dosahují úspory energie až 40 % oproti klasickým atmosférickým kotlům. Tyto kotle pracují s teplotou topné vody obvykle mezi 70-90 °C a umožňují bezpečný a efektivní provoz s nižšími emisemi CO₂. Tepelná čerpadla, využívající vzduch, vodu nebo zemní teplo, dosahují vysokého topného faktoru (COP) v rozmezí 3 až 5, což znamená, že na 1 kWh elektrické energie dodají 3 až 5 kWh tepla. Kotle na tuhá paliva vyžadují instalaci akumulační nádoby o objemu 200-500 litrů, která vyrovnává kolísání tepelného výkonu a prodlužuje intervaly přikládání paliva, přičemž doporučená teplota výstupní vody je maximálně 90 °C, aby se zabránilo poškození kotle a kondenzaci. Elektrické vytápění je snadné na instalaci, avšak provozní náklady jsou výrazně vyšší kvůli ceně elektřiny. Solární systémy, zejména kolektory na ohřev teplé užitkové vody, přispívají k ekologickému provozu, ale jejich účinnost závisí na intenzitě slunečního záření a často vyžadují doplnění jiným zdrojem tepla.
Možnosti kombinace zdrojů vytápění
Kombinace zdrojů tepla, například plynového kondenzačního kotle s tepelným čerpadlem, zvyšuje energetickou efektivitu a snižuje provozní náklady topného systému. Hybridní schéma využívá tepelné čerpadlo pro základní vytápění při nízkých venkovních teplotách a kondenzační kotel pro špičkové zatížení, což optimalizuje spotřebu paliva i elektřiny. Volba vhodné kombinace závisí na typu budovy, dostupnosti paliva, požadavcích na regulaci teploty a charakteru otopných těles (například desková radiátory nebo podlahové vytápění). Pro rodinné domy s moderní regulací teploty se často doporučuje právě hybridní systém, který zvyšuje spolehlivost provozu a umožňuje efektivní řízení spotřeby energie. Naopak v objektech s omezeným prostorem pro akumulační nádrž nebo bez možnosti instalace více zdrojů se kombinace nevyužívá.
- Plynové kondenzační kotle snižují spotřebu paliva až o 40 % oproti starším modelům
- Tepelná čerpadla dosahují COP 3-5, výrazně snižují náklady na vytápění
- Akumulační nádoba 200-500 l optimalizuje provoz kotlů na tuhá paliva a prodlužuje intervaly přikládání
- Hybridní systémy kombinují zdroje pro vyšší flexibilitu a energetickou efektivitu
- Častá chyba: poddimenzování akumulační nádoby u kotlů na tuhá paliva vede k častému přikládání a nižší účinnosti
- Pro koho se to hodí: rodinné domy s dostatkem prostoru a moderní regulací teploty; pro koho NE: malé byty nebo objekty bez technického zázemí pro více zdrojů
Normy, standardy a moderní technologie v topných systémech
Klíčové normy a standardy pro vytápění
Normy ČSN EN ISO 16484-3 a německé směrnice VDI 3813 a VDI 3814 stanovují jednotné zásady pro tvorbu schémat teplovodního vytápění a řízení budov. Díky těmto normám se zrychluje práce na návrhu a údržbě schémat o 50-70 % díky přesnému grafickému značení potrubí, armatur a otopných těles podle typu teplonosné látky a funkce. Dodržování emisních limitů a bezpečnostních pravidel podle těchto standardů zajišťuje spolehlivý provoz otopných těles, akumulačních nádob a regulačních prvků, čímž se prodlužuje životnost zařízení a snižují provozní náklady. Standardizace rovněž usnadňuje rychlou diagnostiku a opravy, což je klíčové pro udržení energetické efektivity teplovodních systémů.
| Norma | Oblast použití | Přínos pro vytápění |
|---|---|---|
| ČSN EN ISO 16484-3 | Řízení budov a topné systémy | Zvyšuje efektivitu tvorby a správy schémat |
| VDI 3813 | Grafické značení topných systémů | Standardizuje symboliku a usnadňuje komunikaci |
| VDI 3814 | Dokumentace a plánování | Zlepšuje bezpečnost a sledovatelnost instalací |
Moderní technologie v topných systémech
Kondenzační kotle, například od značky Viessmann, využívají technologii zpětného získávání latentního tepla spalin, což snižuje spotřebu paliva až o 40 % a emise CO₂ až o 50 %. Tyto kotle pracují s nižšími teplotami vratné vody (typicky 40-60 °C), což zvyšuje jejich účinnost a prodlužuje životnost zařízení. Pro optimalizaci provozu se používají inteligentní řídicí jednotky Vitotronic, které umožňují přesnou regulaci teploty topné vody a integraci s chytrými domácími systémy. Aplikace ViCare a Vitotrol umožňují dálkové ovládání a monitoring vytápění přes internet, což zvyšuje komfort uživatelů a energetickou efektivitu.
Pro kotle na tuhá paliva je doporučena akumulační nádoba o objemu 200-500 litrů, která vyrovnává kolísání dodávky tepla a prodlužuje intervaly přikládání paliva. Maximální teplota na výstupu z kotle by neměla překročit 90 °C, aby se zabránilo poškození kotle a tvorbě kondenzátu. Pravidelný servis a správná instalace certifikovanými odborníky jsou nezbytné pro dlouhodobý a bezpečný provoz topných systémů.
Tip: Častou chybou je nedostatečná integrace regulace teploty a absence chytrých systémů, což vede k vyšší spotřebě energie a nižšímu komfortu. Moderní kondenzační kotle s inteligentní regulací jsou vhodné pro novostavby i rekonstrukce, zatímco jednodušší systémy bez regulace se nehodí pro objekty s vyššími nároky na úsporu energie.
Údržba, servis a integrace vytápění s chytrými domácími systémy
Údržba a pravidelný servis topných systémů jsou klíčové pro jejich spolehlivý a efektivní provoz. U teplovodního vytápění s kondenzačními kotli se doporučuje pravidelná kontrola minimálně jednou ročně, včetně revize otopných těles a akumulační nádoby. Správná regulace teploty a čištění komponent prodlužují životnost zařízení a snižují riziko poruch.
Chytré domácí systémy a IoT technologie umožňují automatickou optimalizaci spotřeby tepla podle aktuálních potřeb domácnosti, čímž šetří energii a náklady. Integrace regulace vytápění s chytrými termostaty často zahrnuje monitorování teploty v jednotlivých místnostech a vzdálené ovládání přes mobilní aplikaci.
- Kontrola kotle – ověřte funkčnost kondenzačního kotle a čistotu výměníků
- Prověření otopných těles – zkontrolujte odvzdušnění a těsnost radiátorů
- Údržba akumulační nádoby – zkontrolujte tlak a stav izolace
- Kalibrace regulace – nastavte optimální teplotní režimy v chytrém systému
- Aktualizace softwaru – zajistěte pravidelnou aktualizaci chytrých ovládacích prvků
Tip: Častou chybou je zanedbání odvzdušnění otopných těles, což snižuje účinnost topného systému.
Časté dotazy (FAQ) k základním schématům vytápění a jejich využití
Přehled základních schémat vytápění a jejich využití v domácnosti
Otázka: Jaká jsou základní schémata vytápění?
Základní schémata zahrnují teplovodní systémy s topnou vodou do 115 °C, horkovodní nad 115 °C a parní obvody využívající páru jako topné médium.
Otázka: Jaký je rozdíl mezi jednotrubkovým a dvoutrubkovým schématem?
Jednotrubkové schéma je jednodušší a levnější, ale omezuje individuální regulaci. Dvoutrubkové schéma umožňuje přesnější regulaci teploty v jednotlivých místnostech díky samostatnému přívodu a návratu vody.
Otázka: Jaké jsou typy otopných těles používaných ve vytápění?
Nejčastější jsou desková otopná tělesa, dále článková, konvektory a sálavé pásy, které se volí podle požadavků na rychlost ohřevu a prostorové podmínky.
Otázka: Jaké teploty topné vody jsou doporučeny pro podlahové vytápění?
Pro podlahové vytápění se doporučuje teplota topné vody do 45 °C s potrubím o průměru 16-20 mm, aby nedošlo k přehřátí podlahy a zajištění komfortu.
Otázka: Jaké úspory energie přinášejí kondenzační kotle?
Kondenzační kotle snižují náklady na energii až o 40 % a zároveň omezují emise CO₂ až o polovinu díky efektivnímu využití tepla spalin.
Otázka: Co je akumulační nádoba a jaký má objem?
Akumulační nádoba vyrovnává výkyvy dodávky tepla zejména u kotlů na tuhá paliva, její objem běžně činí 200-500 litrů.
Otázka: Jak často je třeba provádět servis topných systémů?
Minimální doporučená frekvence servisu je jedna kontrola ročně, která zahrnuje kontrolu kotle, armatur a regulace teploty pro zachování efektivity a bezpečnosti.
Otázka: Jaké regulační prvky se používají ve vytápěcích systémech?
Používají se šikmé a přímé ventily, expanzní a pojistné ventily, hydraulické vyrovnávače tlaků a termostatické hlavice pro přesnou regulaci teploty v místnostech.
Otázka: Jak lze vytápění integrovat s chytrými domácími systémy?
Řídicí jednotky a aplikace umožňují dálkové ovládání a optimalizaci spotřeby energie, což zvyšuje komfort a energetickou efektivitu topných systémů.
Otázka: Jaké jsou ekologické výhody solárních vytápěcích systémů?
Solární kolektory využívají obnovitelnou energii k ohřevu teplé užitkové vody, čímž snižují spotřebu fosilních paliv a emise skleníkových plynů.
Otázka: Jaké jsou hlavní chyby při návrhu schémat vytápění?
Častou chybou je nevhodný výběr zdroje tepla, nedostatečná regulace teploty a špatná izolace rozvodů, což vede ke zvýšeným provozním nákladům.
Otázka: Jaké jsou typy schémat vytápění vhodné pro rodinné domy?
Pro rodinné domy jsou ideální teplovodní systémy s plynovými kondenzačními kotli, tepelnými čerpadly a podlahovým vytápěním pro rovnoměrné rozložení tepla.
Otázka: Jaká je funkce expanzní nádoby v topném systému?
Expanzní nádoba vyrovnává tlakové změny v topné soustavě způsobené ohřevem vody, čímž zabraňuje poškození potrubí a armatur.
Otázka: Jaké jsou technické značky používané ve schématech vytápění?
Používají se standardizované symboly armatur, ventilů, kotlů a potrubí dle norem ČSN a VDI, což usnadňuje čitelnost a montážní práce.
Otázka: Jak kombinovat různé zdroje vytápění v jednom systému?
Kombinace například plynového kotle s tepelným čerpadlem nebo solárními kolektory s akumulační nádrží umožňuje zvýšit energetickou efektivitu a flexibilitu provozu.
