Připojení elektromotoru 220V přes kondenzátor schéma a vlastnosti
Provoz třífázového elektromotoru v jednofázové síti 230V vyžaduje správné zapojení s kondenzátorem, který vytvoří potřebnou fázovou posuvnost pro vznik točivého magnetického pole. Správná volba kapacity kondenzátoru a dodržení schématu zapojení zajistí hladký rozběh motoru při zachování jeho provozních vlastností.
Stručně a jasně
- Elektromotor připojený přes kondenzátor na 220 V dosahuje přibližně 70 % jmenovitého výkonu.
- Kapacita běhového kondenzátoru se volí kolem 7 µF na 100 W výkonu motoru.
- Startovací kondenzátor má kapacitu typicky mezi 70-100 µF a je připojen jen při rozběhu.
- Skluz motoru připojeného přes kondenzátor je 3-5 % a rozběhový moment dosahuje asi 50 %.
- Kondenzátory musí mít provozní napětí minimálně 250 V, často se používají s rezervou 400 V a provozní teplotou do 85 °C.

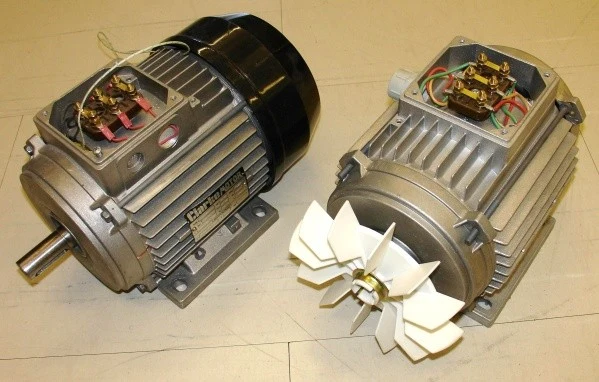

Jak připojit elektromotor 220V přes kondenzátor – krok za krokem
Připojení elektromotoru 220V přes kondenzátor vyžaduje správné určení konců vinutí a zapojení rozběhového prvku, který zajistí potřebný fázový posun pro rozběh motoru. Celý proces zahrnuje identifikaci pracovního a pomocného vinutí a následné připojení kondenzátoru mezi tyto větve, čímž simulujete rotující magnetické pole.
Měření a ověření polarity vinutí
Před samotným zapojením elektromotoru 220V musíte multimetrem změřit odpory jednotlivých vinutí. Nastavte multimetr na měření nízkých hodnot odporu a identifikujte konce vinutí, mezi kterými naměříte nejvyšší hodnotu (pomocné vinutí) a nejnižší hodnotu (pracovní vinutí). Měření polarity vinutí je klíčové pro správnou funkci motoru, neboť záměna konců vede k nesprávnému směru otáčení nebo přehřívání. Častá chyba: při měření se ujistěte, že nemáte mezi vinutími žádný zkrat vůči kostře motoru, což by signalizovalo poškozenou izolaci a ohrozilo vaši bezpečnost.

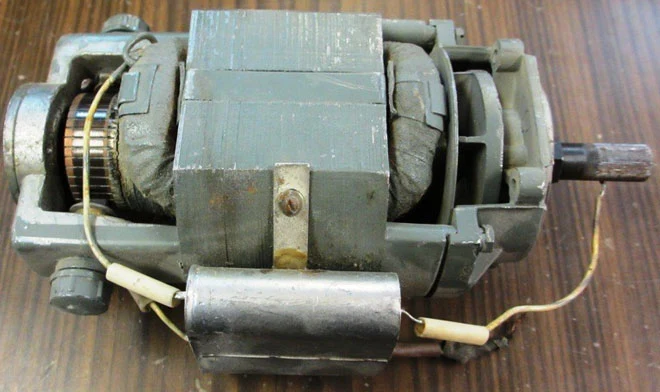

Připojení kondenzátoru a vodičů
Jakmile znáte hodnoty vinutí, můžete přistoupit k instalaci kondenzátoru, který způsobuje fázový posun nezbytný pro rozběh. Kapacita kondenzátoru motor obvykle volí v rozmezí 7 až 10 mikrofaradů na každých 100 wattů výkonu.
- Propojení vinutí – spojte konec pracovního vinutí se začátkem pomocného vinutí.
- Zapojení kondenzátoru – připojte rozběhový kondenzátor mezi volný konec pomocného vinutí a fázový vodič.
- Připojení napájení – přiveďte fázový vodič na společný bod vinutí a kondenzátoru, nulový vodič připojte na zbývající volný konec pracovního vinutí.
Tento postup zajistí správné schéma zapojení elektromotoru 220V přes kondenzátor a zajistí bezpečný chod stroje. Odborná rada: Vždy používejte pouze kondenzátory určené pro trvalý provoz s motory, nikoliv běžné startovací typy, které by se při trvalém zatížení přehřály. Zapojení se hodí pro běžné dílenské stroje, avšak pro motory s vysokým záběrovým momentem doporučuji instalaci odstředivého spínače.
Schéma zapojení elektromotoru 220V s kondenzátorem
Základní schéma zapojení elektromotoru 220V přes kondenzátor využívá fázový posun k vytvoření točivého magnetického pole v třífázovém motoru napájeném z jednofázové sítě. Pro úspěšné připojení elektromotoru 220V přes kondenzátor je nutné zapojit vinutí motoru do konfigurace delta (trojúhelník). Fázový vodič a nulový vodič se připojují na dvě ze tří svorek motoru, zatímco rozběhový kondenzátor motor 220V propojíte mezi jednu fázovou svorku a třetí volnou svorku vinutí.
- Identifikujte konce vinutí motoru pomocí měření polarity vinutí pro správné určení fází.
- Propojte svorky vinutí v konfiguraci trojúhelník dle schématu zapojení elektromotoru.
- Zapojte kondenzátor mezi pracovní fázi a pomocné vinutí pro vytvoření potřebného fázového posunu.
Správné schéma připojení jednofázového motoru 220V přes kondenzátor vyžaduje přesný výpočet, kde kapacita kondenzátoru motor ovlivňuje krouticí moment a zahřívání stroje. Častá chyba: podcenění napěťové odolnosti kondenzátoru, která musí být minimálně 400V AC. Vždy dbejte na bezpečnost zapojení motoru a použijte motorové spouštěče pro ochranu proti přetížení. Toto řešení se hodí pro lehké pohony, avšak není vhodné pro aplikace vyžadující vysoký rozběhový moment.
Typy kondenzátorů a jejich vlastnosti pro motory 220V
Správná volba typu kondenzátoru zásadně ovlivňuje krouticí moment a dlouhodobou stabilitu pohonu. Pro bezpečné zapojení motoru 230V s kondenzátorem musíte rozlišovat mezi trvalým provozem a krátkodobým rozběhem.
Rozdíly mezi běhovým a startovacím kondenzátorem
Běhový kondenzátor zajišťuje fázový posun potřebný pro chod motoru a obvykle vykazuje kapacitu kondenzátoru motor v rozmezí 10 až 50 µF. Oproti tomu startovací kondenzátor motor 220V slouží pouze k překonání počátečního odporu při rozběhu a dosahuje vyšších hodnot 70 až 100 µF. Vždy vybírejte typ kondenzátoru s provozním napětím minimálně 250 V, ideálně však 400 V pro zajištění dostatečné elektrické rezervy.
| Typ kondenzátoru | Typická kapacita | Hlavní účel |
|---|---|---|
| Běhový (polypropylen) | 10 – 50 µF | Trvalý fázový posun |
| Startovací (elektrolytický) | 70 – 100 µF | Krátkodobý rozběhový moment |
| Kombinovaný | Dle štítku motoru | Univerzální aplikace |
Odborná rada: Častá chyba spočívá v trvalém ponechání startovacího kondenzátoru v obvodu, což vede k přehřátí vinutí.
Doporučené značky a modely kondenzátorů
Pro spolehlivé vlastnosti zapojení elektromotoru 220V pomocí kondenzátoru volte prověřené výrobce jako Kemet, EPCOS nebo WIMA. Tyto značky zaručují stabilitu dielektrika i při vyšších provozních teplotách. Zatímco základní modely EPCOS pořídíte v řádech stovek korun, prémiové řady WIMA nabízejí vyšší životnost v náročných průmyslových podmínkách. Výběr správného komponentu přímo ovlivňuje bezpečnost zapojení motoru a celkovou účinnost stroje. Pro amatérské použití se tyto součástky hodí, avšak pro komerční stroje s vysokou zátěží doporučuji konzultaci s elektrikářem.
Jak vypočítat kapacitu kondenzátoru pro elektromotor 220V
Správný výpočet kapacity kondenzátoru motoru 220V je klíčový pro dosažení optimálního točivého momentu a zamezení přehřívání vinutí. Pro realizaci Steinmetzova zapojení motoru do jednofázové sítě využijte osvědčená empirická pravidla.
Vzorec pro výpočet kapacity kondenzátoru
Pro výpočet kapacity kondenzátoru motoru 220V se v praxi nejčastěji používá poměr 7 µF na každých 100 W výkonu motoru. Při zapojení do trojúhelníku (delta) je nutné počítat s vyšší kapacitou než u hvězdy, aby byl zajištěn dostatečný fázový posun. Správná kapacita kondenzátoru motoru ovlivňuje hladký chod a zamezuje vibracím. Pozor, poddimenzování vede k nízkému momentu, předimenzování zase k nadměrnému zahřívání vinutí.
Tabulka kapacit pro běhový a startovací kondenzátor
Výběr správné součástky závisí na zátěži při rozběhu. Běhový kondenzátor zajišťuje trvalý provoz, zatímco rozběhový kondenzátor motor 220V dodává potřebný výkon pro překonání setrvačnosti při startu.
| Výkon motoru (kW) | Běhový kondenzátor (µF) | Startovací kondenzátor (µF) |
|---|---|---|
| 0,4 kW | 40 µF | 80 µF |
| 1,1 kW | 100 µF | 200 µF |
| 2,2 kW | 200 µF | 400 µF |
Odborná rada: Častá chyba spočívá v trvalém ponechání startovacího kondenzátoru v obvodu, což vede k destrukci vinutí. Pro bezpečné zapojení motoru 230V s kondenzátorem vždy použijte odstředivý spínač nebo časové relé pro odpojení startovací větve po dosažení 75 % jmenovitých otáček. Tato metoda je vhodná pro kompresory a čerpadla, nikoliv pro ventilátory s nízkým rozběhovým odporem.
Bezpečnostní opatření a jištění motoru při zapojení s kondenzátorem
Při práci s elektrickými stroji je bezpečnost zapojení motoru naprostou prioritou, která chrání obsluhu i samotné zařízení před nevratným poškozením. Správné schéma zapojení elektromotoru musí vždy zahrnovat odpovídající ochranné prvky, které reagují na provozní anomálie.
Typické chyby při zapojení kondenzátoru
Mezi nejčastější chyby patří volba nevhodné kapacity kondenzátoru motoru, což vede k nadměrnému zahřívání vinutí. Nesprávné jištění motoru pak nedokáže včas odpojit obvod při přetížení.
- Záměna rozběhového a provozního kondenzátoru.
- Podcenění měření polarity vinutí před připojením.
- Použití kondenzátorů s nízkým napěťovým průrazem.
Tyto nedostatky způsobují přehřátí motoru a mohou vést k destrukci izolace.
Doporučené jištění a provozní podmínky
Pro bezpečný provoz instalujte vhodné motorové spouštěče, které chrání motor proti zkratu i dlouhodobému přetížení. Provozní teplota kondenzátorů nesmí překročit 85 °C, proto zajistěte dostatečné větrání.
Odborná rada: Zapojení motoru 230V s kondenzátorem se hodí pro dílenské stroje, ale není vhodné pro aplikace vyžadující časté reverzování pod zátěží bez odpovídajícího řízení.
Časté dotazy k připojení elektromotoru 220V přes kondenzátor
Otázka: Jaká je ideální kapacita kondenzátoru motoru na 1 kW výkonu?
Pro jednofázové zapojení se obvykle volí kapacita 70 uF na 1 kW výkonu elektromotoru. Při nižších hodnotách motor ztrácí krouticí moment, při příliš vysokých hrozí přehřívání vinutí.
Otázka: Jak změním směr otáčení motoru?
Směr změníte přepojením přívodního vodiče z jedné svorky kondenzátoru na druhou, čímž změníte fázový posuv na pomocném vinutí.
Otázka: Jaké napětí musí mít kondenzátor pro motor 220V?
Vždy používejte kondenzátory s provozním napětím minimálně 400 V až 450 V AC, aby byla zajištěna bezpečnost zapojení motoru při špičkách.
Otázka: Proč se motor při startu přehřívá?
Častá chyba: použití trvalého kondenzátoru místo rozběhového, nebo nesprávné měření polarity vinutí při zapojení.
Otázka: Hodí se tento způsob zapojení pro kompresory?
Zapojení elektromotoru 220V přes kondenzátor se hodí pro lehké zátěže, ale pro kompresory s vysokým rozběhovým momentem je nevhodné kvůli nízkému startovacímu proudu.
Otázka: Jak zapojit motor 230V s kondenzátorem v hvězdě?
Propojte svorky U2, V2, W2 do uzlu a fázi s nulou připojte na U1 a V1, přičemž kondenzátor zapojte mezi V1 a W1.
Otázka: Jak ověřit správné schéma zapojení elektromotoru?
Vždy ověřte štítkové údaje motoru a schéma zapojení elektromotoru 220V přes kondenzátor podle konkrétního typu vinutí.
Otázka: Je nutné měřit odpor vinutí?
Ano, před zapojením vždy proveďte měření polarity vinutí a odporu, abyste identifikovali hlavní a pomocné vinutí.
Otázka: Kdy použít motorové spouštěče?
Motorové spouštěče doporučuji vždy, neboť chrání motor proti přetížení a zkratu, což zvyšuje životnost zařízení.
Otázka: Jak funguje připojení elektromotoru 220V přes kondenzátor v praxi?
Kondenzátor vytváří umělou druhou fázi, která umožní rotaci magnetického pole v statoru.
Otázka: Jak poznám rozběhový kondenzátor motoru 220V?
Rozběhový kondenzátor je určen pouze pro krátkodobé připojení při startu, zatímco provozní kondenzátor zůstává připojen trvale.
Otázka: Na co si dát pozor při manipulaci?
Před jakoukoliv manipulací kondenzátor vybijte rezistorem, protože v něm může zůstat nebezpečné napětí i po odpojení od sítě.
Otázka: Jak ovlivní kondenzátor výkon motoru?
Při zapojení na 230V přes kondenzátor počítejte se snížením výkonu motoru na přibližně 70 % jeho nominální hodnoty.
Otázka: Jsou tyto kondenzátory polarizované?
Ne, pro střídavé motory se používají výhradně nepolarizované svitkové kondenzátory.
Otázka: Je tento postup bezpečný pro laiky?
Pokud nemáte elektrotechnickou kvalifikaci, svěřte zapojení odborníkovi, neboť nesprávná instalace představuje přímé riziko úrazu elektrickým proudem.
