Jak správně určit výkon elektromotoru a vybrat vhodný typ

Správné stanovení výkonu elektromotoru přímo ovlivňuje spolehlivost pohonu a celkovou energetickou účinnost elektromotoru v provozu. Přesný výpočet točivého momentu spolu s analýzou zatěžovacího cyklu zajišťuje optimální volbu motoru, která zabraňuje jeho přetěžování i zbytečným ztrátám při řízení elektromotoru.

Základní výpočty výkonu elektromotoru a jejich význam

Výkon elektromotoru určíte pomocí základního fyzikálního vztahu mezi točivým momentem a úhlovou rychlostí, přičemž standardní postup výpočtu využívá vzorec P = M × n / 9550. Tento výpočetní model poskytuje mechanický výkon na hřídeli v kilowattech, což je klíčový parametr pro výběr elektromotoru podle výkonu pro konkrétní aplikaci. Pro rychlé ověření parametrů lze využít online kalkulačku výkonu, která pracuje s těmito základními jednotkami výkonu.

Výpočet točivého momentu z výkonu a otáček

Pro stanovení mechanické síly, kterou elektromotor vyvine na hřídeli, využijete převrácený vzorec M = 9550 × P / n. V tomto vztahu představuje M točivý moment v Nm, P jmenovitý výkon v kW a n otáčky motoru za minutu. Pokud uvažujeme standardní průmyslový elektromotor o výkonu 5,5 kW při 1450 ot/min, výpočet vypadá následovně: M = 9550 × 5,5 / 1450, což dává hodnotu 36,2 Nm. Tento výpočet točivého momentu je nezbytný pro správné dimenzování pohonu, aby bylo zajištěno bezpečné překonání odporu zátěže v provozní podmínky motoru.

Výpočet výkonu z točivého momentu a otáček

Pokud znáte provozní parametry zátěže, můžete efektivně stanovit výkon elektromotoru pomocí vztahu P = M × n / 9550. Při návrhu pohonu, který vyžaduje točivý moment 80 Nm při 960 ot/min, získáte výkon dosazením do vzorce: P = 80 × 960 / 9550, což odpovídá přibližně 8,0 kW.

1. Změření momentu – určete přesnou hodnotu točivého momentu v Nm na hřídeli stroje pomocí torzního snímače.
2. Zjištění otáček – odečtěte reálné otáčky motoru z provozních podmínek nebo štítku, nikoliv otáčky synchronní.
3. Dosazení do vzorce – aplikujte hodnoty do rovnice P = M × n / 9550 pro získání výkonu v kW.

Odborná rada: Při návrhu pohonu vždy zohledněte účinnost elektromotoru a případné ztráty v převodovém ústrojí, protože jmenovitý výkon na štítku motoru představuje mechanický výkon na výstupní hřídeli, nikoliv elektrický příkon ze sítě.

Častá chyba: Při výpočtu dochází k záměně jmenovitých otáček a synchronních otáček motoru, což vede k poddimenzování pohonu. Pro výběr elektromotoru podle výkonu se vždy řiďte údaji uvedenými na typovém štítku pro dané zatížení. Tento výpočet se hodí pro běžné průmyslové stroje, avšak pro vysoce dynamické modelářské elektromotory nebo řízení elektromotoru s měničem frekvence je nutné zahrnout i koeficienty přetížení.

Tento postup je vhodný pro inženýry a techniky navrhující pohony průmyslových strojů, kde je vyžadována vysoká spolehlivost a dodržení bezpečnostní normy. Pro kutily a modeláře se tento způsob stanovení výkonu nehodí v případech, kdy motor pracuje v extrémně proměnlivých otáčkách nebo při nárazovém zatížení, kde je nutné zohlednit špičkový výkon a tepelné limity vinutí.

Hlavní typy elektromotorů a jejich vhodné použití

Správný výběr elektromotoru začíná přesnou analýzou aplikace a zátěžového profilu zařízení. Typy elektromotorů se zásadně liší v principu řízení otáček, konstrukci a způsobu, jakým dosahují maximální účinnosti elektromotoru při daném zatížení. Podle metodik pro dimenzování pohonů je klíčové sladit mechanickou charakteristiku motoru s požadavky zátěže, přičemž musíte zohlednit i provozní podmínky motoru, jako je okolní teplota či prašnost.

AC elektromotor představuje standard pro průmyslové pohony vyžadující konstantní rychlost a vysokou provozní spolehlivost. DC elektromotor umožňuje snadnou regulaci otáček a nabízí vysoký počáteční točivý moment, což je ideální pro aplikace s proměnlivou zátěží. Pokud vyžadujete precizní dynamiku, servo motor poskytuje přesné řízení polohy, rychlosti a točivého momentu v uzavřené smyčce. Pro úlohy vyžadující přesné polohování bez nutnosti zpětné vazby je nejvhodnější krokový motor.

Jak vybrat vhodný elektromotor podle výkonu

Při rozhodování o typu pohonu musíte zohlednit parametry, které přímo ovlivňují výpočet točivého momentu a celkový výkon elektromotoru. Základem je aplikace vzorce M = 9550 × P / n, kde P značí výkon v kW a n otáčky za minutu. Častou chybou je podcenění vlivu provozní teploty, která se v praxi pohybuje v rozmezí 18 až 22 stupňů Celsia, na účinnost elektromotoru. Při návrhu vždy dodržujte platné bezpečnostní normy a specifikace pro daný provozní režim.

Odborná rada: Výběr motoru se hodí pro aplikace s definovaným pracovním cyklem, ale není vhodný pro systémy s extrémními rázy, kde by mohlo dojít k poškození mechanických částí převodovky. Před finální instalací vždy ověřte, zda zvolený model vyhovuje tepelné třídě izolace vinutí a zda odpovídá jmenovitý výkon elektromotoru reálné zátěži systému.

Otázka: Jak ovlivňuje hmotnost motoru jeho výkon v modelářství?

V modelářství se výkon často odvozuje z hmotnosti modelu a požadovaného výkonového zatížení. Hmotnost samotného motoru se obvykle odhaduje jako výkon dělený třemi, přičemž moderní bezkomutátorové motory dosahují výrazně vyššího výkonu při nižší hmotnosti než tradiční spalovací jednotky.

Otázka: Proč je důležité správné dimenzování výkonu?

Nesprávné dimenzování vede k poddimenzování nebo předimenzování, což způsobuje problémy s výkonem, zvýšené provozní náklady a riziko selhání systému. Optimální sladění točivého momentu, výkonu a otáček zvyšuje celkovou efektivitu stroje a snižuje nároky na údržbu.

Více informací k technickým parametrům a normám najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Provozní podmínky a jejich vliv na výkon elektromotoru

Stabilní provozní podmínky jsou zásadní pro zachování deklarovaných parametrů stroje. Při návrhu aplikace a výběru elektromotoru podle výkonu musíte zohlednit vnější vlivy, které přímo modifikují reálnou účinnost elektromotoru. Zatímco ideální teplota okolí pro většinu průmyslových jednotek se pohybuje mezi 18 a 22 stupni Celsia, každé překročení této hranice o 10 stupňů může zkrátit životnost izolačního systému vinutí až na polovinu.

Detailní vliv teploty a chlazení na výkon a životnost elektromotoru spočívá v přímém vztahu mezi odvodem tepla a zatížitelností. Pokud není zajištěno adekvátní chlazení elektromotoru, dochází k nárůstu odporu vinutí, což následně snižuje efektivitu přeměny elektrické energie na mechanickou práci. Prach a vlhkost představují další kritické faktory. Usazování nečistot na chladicích žebrech výrazně snižuje spolehlivost elektromotoru a může vést k přehřátí, zatímco vysoká vlhkost zvyšuje riziko mezizávitových zkratů.

Parametry ovlivňující stabilitu a výkon

Při posuzování provozu je nutné sledovat následující faktory, které určují, jak správně vybrat výkon elektromotoru pro danou aplikaci:

• Teplota okolního prostředí: Udržování hodnoty do 40 stupňů Celsia zajišťuje stabilitu elektrických parametrů.
• Úroveň znečištění: Prach v motoru izoluje povrch a brání přirozenému sálání tepla do prostoru.
• Vibrace: Nadměrné chvění způsobuje mechanické namáhání ložisek a snižuje přesnost měření výkonu motoru.
• Relativní vlhkost: Hodnoty nad 85 procent vyžadují speciální krytí dle bezpečnostních norem pro zamezení koroze.

Odborná rada: Častá chyba spočívá v podcenění vlivu nadmořské výšky nad 1000 metrů, kde kvůli řidšímu vzduchu klesá chladicí účinnost ventilátoru. Provoz v těchto podmínkách vyžaduje snížení jmenovitého zatížení motoru o 5 až 10 procent, aby nedošlo k jeho tepelné degradaci. Tento postup je nutný u všech typů elektromotorů bez ohledu na jejich konstrukční provedení. Vhodnost konkrétního modelu pro specifické prostředí vždy ověřte v technickém listu výrobce, kde jsou definovány přípustné odchylky od standardních podmínek.

Metody měření výkonu elektromotoru v praxi

Přesné způsoby měření výkonu elektromotoru vycházejí z analýzy elektrických parametrů nebo mechanického výstupu. U běžných aplikací se nejčastěji využívá měření elektrického příkonu, který následně násobíme koeficientem účinnosti elektromotoru. Pro zjištění skutečného mechanického výkonu na hřídeli je nutné provést výpočet točivého momentu v kombinaci s měřením aktuálních otáček motoru pomocí tachometru či optického snímače.

Postupy pro třífázové stroje

Pokud řešíte, jak proměřit výkon třífázového elektromotoru, musíte pracovat s hodnotami sdruženého napětí a proudu ve všech fázích. Celkový elektrický příkon stanovíte podle vzorce P = odmocnina ze tří krát U krát I krát účiník. Měření výkonu motoru tímto způsobem vyžaduje použití kvalitního wattmetru nebo analyzátoru výkonu, který zohlední případné harmonické zkreslení v síti. U moderních systémů, kde probíhá řízení elektromotoru pomocí frekvenčního měniče, jsou tyto hodnoty často dostupné přímo v diagnostickém menu zařízení.

Tip: Při měření dbejte na dodržení bezpečnostní normy ČSN EN 60034, která definuje provozní podmínky motoru a povolené odchylky při zátěžových testech.

Častá chyba spočívá v ignorování oteplení vinutí, které výrazně mění vnitřní odpor a následně i účinnost elektromotoru během zátěže. Tato metoda se hodí pro průmyslové testování v laboratořích, ale pro běžnou údržbu postačí klešťový ampérmetr a otáčkoměr. Pro koho se tato metoda nehodí? Pokud pracujete s vysoce dynamickými modelářskými elektromotory, standardní wattmetr nestačí a musíte použít specializovanou telemetrii s vysokou vzorkovací frekvencí.

Pravidla výběru elektromotoru podle výkonu a aplikace

Při hledání optimálního pohonu je správný výběr elektromotoru podle výkonu zásadní pro dlouhodobou spolehlivost celého systému. Způsob, jak správně vybrat výkon elektromotoru pro danou aplikaci, vyžaduje analýzu zátěžového profilu a prostředí, ve kterém bude motor pracovat. Základem je výpočet točivého momentu (Nm) a otáček (rpm), přičemž pro motor s výkonem 5,5 kW při 1450 ot/min vychází točivý moment přibližně 36,2 Nm podle vzorce M = 9550 × P / n. Pro aplikace vyžadující 80 Nm při 960 ot/min je nutné zvolit motor s výkonem minimálně 8,0 kW.

Náklady na pořízení a provoz elektromotoru

Celkové náklady na provoz elektromotoru tvoří nejen pořizovací cena, ale především výdaje za elektrickou energii a pravidelnou údržbu. Vyšší účinnost elektromotoru se projeví nižší spotřebou, což dlouhodobě kompenzuje vyšší investici při nákupu. Při volbě motoru vždy zohledněte cykličnost provozu, protože špičkové zatížení přímo ovlivňuje životnost vinutí. Častá chyba: poddimenzování motoru, které vede k trvalému přetěžování a následným nákladným opravám mechanických částí. Tento postup se hodí pro průmyslové aplikace s konstantním chodem a jasně definovaným zátěžovým profilem, nikoliv pro občasné hobby využití, kde jsou nároky na efektivitu odlišné.

Bezpečnostní normy a certifikace

Dodržování bezpečnostních norem je povinné při výběru elektromotoru, aby byl zajištěn bezpečný provoz v souladu s legislativou. Každý motor musí disponovat odpovídající tepelnou ochranou, která zabrání poškození při přetížení, a vhodným krytím proti vnějším vlivům, jako je prach či vlhkost. Instalace bezpečnostních spínačů a správné uzemnění jsou nezbytné pro prevenci úrazů elektrickým proudem. Provozní teplota motoru by se měla v ideálních podmínkách pohybovat v rozmezí 18 až 22 °C.

• Definujte požadovaný točivý moment pro rozjezd stroje bez rizika zaseknutí, přičemž zohledněte moment setrvačnosti zátěže.
• Ověřte provozní podmínky, jako je okolní teplota, vlhkost a prašnost prostředí, které ovlivňují chlazení a izolaci motoru.
• Zkontrolujte kompatibilitu systému pro řízení elektromotoru, zejména u frekvenčních měničů, s vybraným typem motoru.
• Upřednostněte motory s certifikací odpovídající dané třídě bezpečnosti a provoznímu prostředí.

Odborná rada: Při návrhu pohonu vždy započítejte rezervu výkonu alespoň 15 procent nad vypočtenou hodnotu, což zajistí stabilní výkon elektromotoru i při krátkodobých výkyvech zátěže a prodlouží životnost komponent.

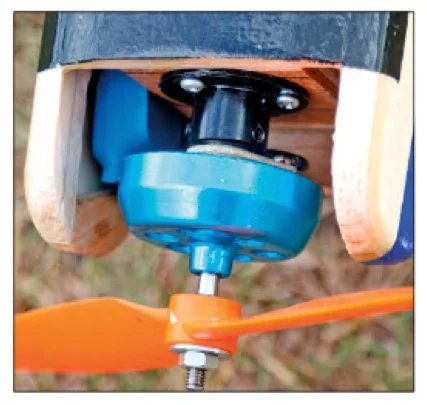

Stanovení výkonu modelářských elektromotorů

Stanovení výkonu elektromotoru u modelů závisí na celkové hmotnosti stroje a požadovaném letovém projevu. Správný postup, jak určit výkon elektromotoru pro konkrétní aplikaci, vychází z poměru mezi zatížením a potřebným tahem.

Výpočet výkonu a hmotnosti motoru

Pro efektivní návrh pohonu vydělte hmotnost modelu hodnotou výkonového zatížení. Pokud máte model o hmotnosti 900 g a cílíte na výkonové zatížení 8 g/W, potřebujete výkon elektromotoru 112,5 W. Odpovídající hmotnost motoru se v praxi pohybuje kolem 38 g, což je přibližně jedna třetina celkového výkonu ve wattech. Při návrhu zohledněte typy elektromotorů, protože účinnost elektromotoru se liší dle konstrukce. Častá chyba: podcenění hmotnosti motoru vede k přehřívání vinutí a následnému snížení životnosti celého pohonu. Tento výpočet se hodí pro rekreační modely, nikoliv pro extrémně rychlostní soutěžní speciály.

Výběr vrtule a její vliv na výkon

Volba vrtule zásadně ovlivňuje měření výkonu motoru a reálný odběr proudu. Vrtule s větší plochou zvyšují zatížení, což mění způsob, jakým probíhá řízení elektromotoru v zátěži.

Odborná rada: Při ladění pohonu vždy sledujte teplotu regulátoru, neboť i při správném výpočtu výkonu může nevhodná vrtule způsobit překročení povolených proudových limitů a narušit bezpečnostní normy provozu.

Časté dotazy k výkonu a výběru elektromotoru

Otázka: Jak spočítat výkon elektromotoru podle otáček a točivého momentu?

Použijte vzorec P (kW) = M (Nm) × n (ot/min) / 9550; například motor s 36,2 Nm a 1450 ot/min má výkon 5,5 kW.

Otázka: Jak se počítá točivý moment z výkonu a otáček?

Vzorec pro výpočet točivého momentu je M (Nm) = 9550 × P (kW) / n (ot/min); při výkonu 5,5 kW a 1450 ot/min je moment přibližně 36,2 Nm.

Otázka: Jak vybrat vhodný výkon elektromotoru pro konkrétní stroj?

Zohledněte požadovaný výkon, otáčky, provozní podmínky a bezpečnostní normy, aby byl motor správně dimenzován a vykazoval vysokou účinnost elektromotoru.

Otázka: Jaké jsou hlavní typy elektromotorů a kde se používají?

AC motory slouží pro konstantní rychlost, DC motory pro variabilní řízení, servomotory pro přesnou mechaniku a modelářské elektromotory pro pohon lehkých strojů.

Otázka: Jak měřit výkon třífázového elektromotoru v praxi?

Měření výkonu motoru probíhá pomocí wattmetrů, které snímají napětí, proud a účiník na všech třech fázích za ustáleného provozu.

Otázka: Jaký vliv má teplota na výkon elektromotoru?

Optimální provozní teplota je 18 až 22 °C; dlouhodobé překračování limitů snižuje účinnost a zkracuje životnost izolace vinutí.

Otázka: Jaké parametry ovlivňují výkon elektromotoru?

Výkon ovlivňují mechanický odpor, točivý moment, otáčky, kvalita chlazení, okolní vlhkost a celkový technický stav ložisek.

Otázka: Jak určit jmenovitý výkon elektromotoru?

Jmenovitý výkon odpovídá maximální trvalé zátěži, kterou motor vydrží při jmenovitých otáčkách bez přehřátí, a bývá uveden na štítku.

Otázka: Jaké jsou metody stanovení výkonu elektromotoru?

Metody zahrnují analytický výpočet, měření elektrického příkonu na svorkách nebo přímé měření brzdným momentem na výstupní hřídeli.

Otázka: Jak správně vybrat elektromotor podle výkonu?

Vyberte motor s výkonovou rezervou 15 až 20 % nad špičkovou zátěží stroje, přičemž vždy respektujte bezpečnostní normy daného prostředí.

Otázka: Co je KV u elektromotoru?

KV udává počet otáček za minutu na 1 volt napětí; tento údaj je klíčový pro výběr elektromotoru v bezkartáčovém provedení.

Otázka: Jak proměřit výkon 3F motoru?

Použijte klešťový wattmetr pro měření proudu a napětí ve všech fázích a následně aplikujte výpočet P = √3 × U × I × cos φ.

Otázka: Jak spočítat elektrický výkon motoru?

Elektrický výkon vypočítáte jako součin napětí, proudu a účiníku, přičemž zohledníte ztráty, které definují celkovou účinnost elektromotoru.

Otázka: Jaké jsou náklady na provoz elektromotoru?

Provozní náklady tvoří cena odebrané elektrické energie a pravidelná údržba; vyšší počáteční investice do úsporného motoru se vrací v nižší spotřebě.

Otázka: Jak fungují metody řízení výkonu elektromotorů?

Moderní řízení elektromotoru probíhá pomocí frekvenčních měničů, které plynule mění otáčky a točivý moment podle aktuální zátěže stroje.

Otázka: Jak dlouho vydrží elektromotor při správném provozu?

Při dodržení servisních intervalů a správném chlazení může průmyslový elektromotor spolehlivě fungovat 20 až 30 let.

Otázka: Jaký výkon by měl mít elektromotor pro model?

Výkon se určuje podle hmotnosti a typu modelu; častá chyba: podcenění chlazení u malých motorů při maximálním odběru proudu.

Otázka: Jaké jsou ekologické aspekty výběru elektromotoru?

Klíčová je třída energetické účinnosti (např. IE3 nebo IE4) a možnost recyklace měděného vinutí a hliníkového obalu po skončení životnosti.

Otázka: Jaký je rozdíl mezi AC a DC elektromotory?

AC motory jsou robustní a určené pro střídavou síť, zatímco DC motory nabízejí snadnější regulaci otáček v širokém rozsahu napětí.

Otázka: Jaké jsou chyby při výběru výkonu elektromotoru?

Příliš naddimenzovaný motor pracuje v neefektivním pásmu, zatímco poddimenzovaný motor se přehřívá a selhává; hodí se pro trvalý provoz vs. krátkodobé špičky.
