Výpočet potřebného výkonu ocelového radiátoru vychází primárně z přesné tepelné ztráty dané místnosti, kterou ovlivňuje zateplení objektu i velikost prosklených ploch. Správné určení těchto parametrů a následné započtení korekčního faktoru zajistí, že zvolené ocelové radiátory udrží v interiéru požadovanou teplotu i během mrazivých dnů.
⭐ Co byste měli vědět
- Standardní návrhová teplota pro obytné místnosti je 20 °C, pro koupelny 24 °C.
- Tepelná ztráta místnosti se počítá podle plochy (W/m²) nebo objemu (W/m³), například 40-50 W/m² u novostaveb.
- Výkon radiátoru se měří při teplotách 75/65/20 °C a standardní teplotní rozdíl dT je 50 °C.
- Ocelové deskové radiátory mají rychlou reakci a nízký objem vody, vhodné pro nízkoteplotní systémy.
- Korekční faktory umožňují přepočet výkonu radiátoru při jiných provozních teplotách topné vody.
Jak správně vypočítat tepelnou ztrátu místnosti pro radiátor
Pro určení potřebného výkonu radiátoru musíte nejprve vypočítat tepelnou ztrátu místnosti, která odpovídá součinu plochy místnosti a koeficientu potřeby tepla. U běžných novostaveb počítejte s hodnotou 40 až 50 Wattů na metr čtvereční při návrhové teplotě 20 °C. Pokud vás zajímá, jak spočítat optimální výkon radiátoru pro vytápění místnosti, vynásobte plochu v metrech čtverečních zvoleným koeficientem zohledňujícím zateplení objektu.
Tepelná ztráta přímo závisí na zvolené návrhové teplotě, která se liší podle účelu místnosti. Zatímco obývací pokoje vyžadují standardních 20 °C, v koupelně musíte uvažovat s teplotou 24 °C, což zvyšuje nároky na výkon radiátoru. Při výpočtu tepelného výkonu radiátoru na m3 místnosti zohledněte také výšku stropu, neboť větší objem místnosti vyžaduje vyšší tepelný tok pro udržení tepelné pohody.
| Typ místnosti | Návrhová teplota | Potřeba tepla (W/m2) |
|---|---|---|
| Pasivní novostavba | 20 °C | 20 – 30 |
| Zateplený dům | 20 °C | 40 – 50 |
| Starší objekt | 20 °C | 60 – 80 |
| Koupelna | 24 °C | 100+ |
Odborná rada: Častá chyba spočívá v podcenění tepelných ztrát u místností s velkými prosklenými plochami nebo rohových pokojů. Pro tyto prostory vždy připočtěte rezervu 10 až 15 procent k vypočtenému výkonu, abyste předešli nedostatečnému vytopení v mrazech. Tento výpočet se hodí pro běžné uživatele v bytech, nicméně pro nízkoenergetické domy s rekuperací doporučuji konzultaci s projektantem vytápění, který přesně určí korekční faktor.
Standardní parametry a vzorce pro výpočet výkonu radiátoru
Pro správný návrh otopné soustavy je klíčový přesný výpočet topného výkonu radiátoru, který vychází z normovaných podmínek výrobce. Tento proces zahrnuje stanovení tepelné ztráty místnosti a následnou aplikaci korekčních faktorů podle skutečné teploty topné vody.
Význam standardních teplot 75/65/20 °C
Výrobci uvádějí výkon radiátoru při jmenovitých podmínkách, kde teplota topné vody na vstupu činí 75 °C, na výstupu 65 °C a teplota okolí v místnosti dosahuje 20 °C. Tyto parametry definují základní tepelný tok, který ocelový radiátor odevzdá do prostoru za hodinu. Odchylka od těchto hodnot zásadně mění reálný výkon zařízení.
Výpočet teplotního rozdílu (dT)
Teplotní rozdíl (dT) vyjadřuje vztah mezi průměrnou teplotou vody v radiátoru a teplotou okolí. Standardní hodnota dT=50 °C se počítá jako rozdíl mezi aritmetickým průměrem teplot vody (70 °C) a vnitřní teplotou vzduchu (20 °C). Pokud se teplota topné vody sníží, klesá i tento rozdíl a tím přímo úměrně klesá celkový výkon radiátoru.
Aplikace korekčních faktorů
Korekční faktor slouží k přepočtu výkonu při jiných provozních teplotách, než jsou standardní podmínky. Při nízkoteplotním vytápění, například s tepelným čerpadlem při 55 °C, je výkon ocelového radiátoru výrazně nižší.
- Stanovení tepelné ztráty – vypočítejte tepelnou potřebu místnosti ve wattech dle tepelně izolačních vlastností konstrukce.
- Určení provozních parametrů – zvolte teplotní spád soustavy, například 55/45/20 °C.
- Aplikace korekčního faktoru – vynásobte katalogový výkon radiátoru odpovídajícím koeficientem z tabulky výrobce pro zvolený spád.
- Výběr radiátoru – zvolte typ s výkonem odpovídajícím po korekci vypočtené tepelné ztrátě.
Odborná rada: Častou chybou je záměna jmenovitého výkonu za reálný při nízkoteplotním provozu. Vždy ověřte korekční faktor, jinak bude místnost nedotápěná. Tento výpočet výkonu radiátoru krok za krokem s příkladem je nezbytný pro správné dimenzování každého otopného tělesa. Tento postup se hodí pro návrh nových systémů, zatímco při výměně radiátorů v starších domech s vysokým spádem může být nadbytečný.
Typy ocelových radiátorů a jejich vliv na výkon
Při výběru otopného tělesa hrají zásadní roli konstrukční parametry, které přímo určují tepelný výkon radiátoru a jeho reakční dobu v interiéru. Správné pochopení rozdílů mezi jednotlivými typy je klíčové pro efektivní výpočet výkonu radiátoru a zajištění tepelné pohody.
Typy ocelových radiátorů a jejich charakteristiky

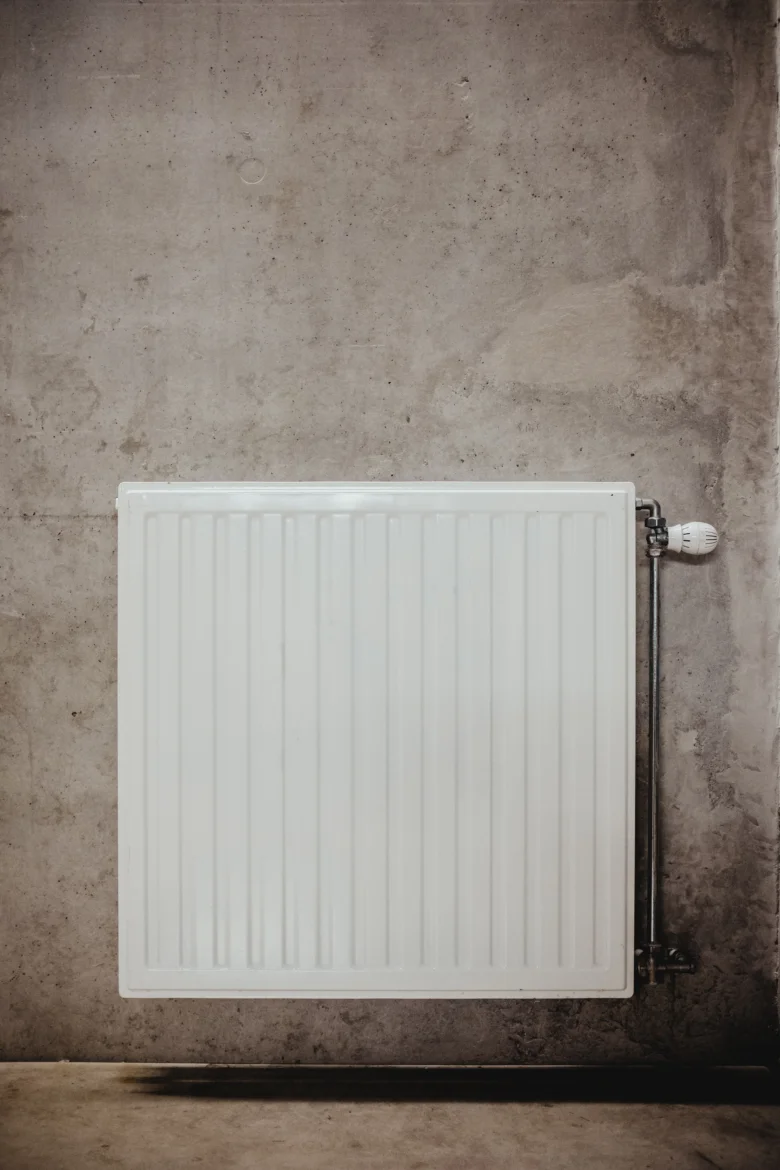

Ocelový deskový radiátor je oblíbený pro nízký objem vody, což zajišťuje rychlou reakci na změny teploty topné vody. Naopak ocelový článkový radiátor nabízí vysokou variabilitu rozměrů a snadnou údržbu. Tepelná setrvačnost těchto těles se liší podle jejich konstrukční hloubky a hmotnosti.
- Deskové radiátory: ideální pro moderní systémy s nízkým spádem a tepelnými čerpadly.
- Článkové radiátory: vhodné pro rekonstrukce, kde je vyžadována vysoká odolnost a specifické rozměry.
- Hmotnost: jeden článek radiátoru obvykle váží pod 2 kg, což usnadňuje montáž.
Odborná rada: Při výměně starých plechových radiátorů za nové vždy zohledněte skutečnou tepelnou ztrátu místnosti, nikoliv pouze fyzické rozměry původního tělesa.
Jak určit výkon článkového radiátoru podle rozměrů a parametrů
Celkový výkon článkového radiátoru přímo závisí na počtu sekcí, celkové výšce a hloubce tělesa. Standardní výška radiátoru se pohybuje v rozmezí 200 až 2500 mm, přičemž hloubku lze volit od 2 do 6 řad trubek. Pro přesný výpočet výkonu je nutné aplikovat korekční faktor, který zohledňuje teplotu topné vody a teplotu v místnosti.
- Výška radiátoru: přímo ovlivňuje sálavou plochu a přirozenou konvekci vzduchu.
- Počet článků: násobením výkonu jednoho článku získáte celkový výkon tělesa.
- Korekční faktor: upravuje jmenovitý výkon podle skutečných provozních podmínek otopné soustavy.
Častá chyba: Opomenutí korekčního faktoru při nízkoteplotním vytápění vede k poddimenzování soustavy. Tento typ radiátorů se hodí pro prostory s proměnlivými nároky na teplo, zatímco pro systémy s vysokou setrvačností jsou vhodnější jiné varianty.
Korekční faktory pro různé provozní teploty
Korekční faktor je klíčovým parametrem, který upravuje nominální výkon radiátoru při odlišných provozních teplotách od standardních podmínek 75/65/20 °C. Při návrhu otopné soustavy musíte zohlednit, jak teplota topné vody zásadně mění reálný výkon radiátoru oproti katalogovým hodnotám.
Výpočet korekčního faktoru krok za krokem
Výpočet korekčního faktoru provádějte pomocí teplotního spádu, který definuje rozdíl mezi průměrnou teplotou vody v tělese a teplotou vzduchu v místnosti. Pro určení potřebného výkonu radiátoru nejprve stanovte tepelnou ztrátu místnosti. Následně vyhledejte v technickém listu výrobce koeficient odpovídající vaší provozní teplotě topné vody. Pokud teplota topné vody klesá, korekční faktor se zvyšuje, což vyžaduje instalaci větší otopné plochy pro zachování tepelné pohody v interiéru.
| Teplotní spád (°C) | Korekční faktor (přibližný) |
|---|---|
| 75/65/20 | 1,00 |
| 65/55/20 | 1,25 |
| 55/45/20 | 1,65 |
| 45/35/20 | 2,30 |
Praktický příklad použití korekčního faktoru
Pokud ocelový radiátor disponuje výkonem 1000 W při teplotním spádu 75/65/20 °C, při provozu na nízkoteplotní spád 55/45/20 °C se jeho reálný výkon snižuje. Aplikací korekčního faktoru 1,65 zjistíte, že pro pokrytí stejné tepelné ztráty potřebujete těleso s nominálním výkonem 1650 W. Odborná rada: Častou chybou je podcenění tohoto přepočtu u tepelných čerpadel, což vede k nedotápění místností. Tento postup je vhodný pro novostavby s nízkým spádem, nikoliv pro starší systémy s vysokou teplotou vody.
Údržba a kvalita topné vody
Kvalita otopné vody přímo ovlivňuje dlouhodobý výkon radiátoru i celkovou efektivitu otopné soustavy. Nevhodné chemické složení vody vede k usazování vodního kamene a následné korozi vnitřních stěn, což snižuje průtok a tepelný přestup. Jakmile se v systému vytvoří usazeniny, koroze postupně snižuje výkon radiátoru a může vést k jeho neprůchodnosti. Pravidelná údržba radiátorů je proto klíčová pro zachování projektované tepelné ztráty místnosti i při nízkých teplotách topné vody.
Správná péče o ocelový radiátor
- Odvzdušňování provádějte minimálně jednou ročně před zahájením topné sezóny, abyste odstranili vzduchové kapsy bránící cirkulaci.
- Kontrolujte tlak v systému podle manometru na kotli, který by se měl běžně pohybovat v rozmezí 1,2 až 1,8 baru.
- Používejte inhibitory koroze, pokud kvalita otopné vody vykazuje vysoký obsah kyslíku nebo agresivní pH hodnoty.
Odborná rada: Častou chybou je doplňování vody do systému bez její předchozí úpravy, což do okruhu zanáší čerstvý kyslík a minerály. Správná údržba prodlužuje životnost radiátoru o desítky let. Tento přístup se hodí pro každého majitele otopné soustavy, zatímco pro systémy s hliníkovými komponenty je chemická úprava vody naprosto nezbytná, aby nedocházelo k elektrolytické korozi. Pokud máte pochybnosti o stavu vody, doporučuji konzultaci s topenářem, který provede rozbor a navrhne korekční faktor pro vaši soustavu.
Časté dotazy k výpočtu výkonu ocelových radiátorů
Otázka: Jak vypočítat výkon radiátoru podle plochy místnosti?
Vypočítejte tepelnou ztrátu jako součin plochy místnosti (m²) a koeficientu potřeby tepla (např. 40-50 W/m² pro novostavby). Výkon radiátoru by měl tento výpočet pokrýt.
Otázka: Co znamenají čísla 75/65/20 °C na radiátoru?
Jedná se o teploty vstupní vody (75 °C), výstupní vody (65 °C) a okolní teploty (20 °C), které slouží jako standardní parametry pro výpočet výkonu radiátoru.
Otázka: Jaký výkon radiátoru potřebuji pro místnost o velikosti 12 m²?
Při standardní výšce 2,5 m a koeficientu 40 W/m² je potřeba výkon 12 x 2,5 x 40 = 1200 W.
Otázka: Jak se aplikuje korekční faktor při nižších teplotách topné vody?
Korekční faktor upravuje výkon radiátoru; při snížení teploty topné vody z 75 °C na 55 °C klesá výkon, proto je třeba zvětšit plochu radiátoru.
Otázka: Jak ovlivňuje kvalita otopné vody výkon radiátoru?
Nízká kvalita otopné vody může způsobit korozi a zanášení radiátorů, což snižuje jejich tepelný výkon a životnost.
Otázka: Jaký je rozdíl mezi ocelovými deskovými a článkovými radiátory?
Deskové radiátory mají nízký objem vody a rychlejší reakci, článkové mají variabilní rozměry a jsou lehčí, s tepelnou setrvačností střední úrovně.
Otázka: Jak správně umístit radiátor pro optimální výkon?
Radiátory se umisťují pod okna nebo na obvodové zdi, aby se minimalizovaly tepelné ztráty a zajistila rovnoměrná distribuce tepla.
Otázka: Jak spočítat tepelnou ztrátu místnosti podle objemu?
Tepelná ztráta se vypočítá jako objem místnosti (m³) násobený koeficientem zateplení, například 25-35 W/m³ pro novostavby.
Otázka: Kdy je potřeba zvětšit plochu radiátoru?
Při nižších provozních teplotách topné vody, například kolem 55 °C, je nutné použít větší plochu radiátoru kvůli nižšímu výkonu.
Otázka: Jak často je třeba odvzdušňovat radiátory?
Doporučuje se pravidelně odvzdušňovat radiátory, alespoň jednou ročně, aby se zajistila správná cirkulace a maximální výkon.
Otázka: Jaký vliv má způsob připojení radiátoru na jeho výkon?
Nejvyšší výkon radiátoru je při křížovém zapojení shora-dolů, připojení může být boční, spodní nebo vrchní s různými účinky na efektivitu.
Otázka: Jak spočítat výkon článkového radiátoru podle počtu článků?
Výkon článkového radiátoru se vypočítá jako součin výkonu jednoho článku (např. 100-150 W) a počtu článků.
Otázka: Jak používat kalkulačku výkonu radiátoru?
Zadejte rozměry místnosti, požadovanou teplotu a parametry topné vody; kalkulačka vypočítá požadovaný výkon a doporučí typ radiátoru.
Otázka: Jaké jsou časté chyby při výpočtu výkonu radiátoru?
Častá chyba: ignorování tepelné ztráty místnosti při výpočtu výkonu. Nesprávné měření plochy, ignorování korekčních faktorů a nevhodné umístění radiátoru vedou k neefektivnímu vytápění.
Otázka: Jaký výkon radiátoru je vhodný pro koupelnu?
Pro koupelny se doporučuje vyšší výkon, například 80-100 W/m², s návrhovou teplotou kolem 24 °C. Výpočet výkonu radiátoru se zde liší od běžných obytných prostor.
