Jak najít přerušený drát ve zdi pomocí indikačního šroubováku
Indikační šroubovák představuje jednoduchý a účinný nástroj pro lokalizaci přerušeného drátu v elektroinstalaci ve zdi. Správným postupem lze rychle odhalit místo poruchy bez nutnosti rozsáhlých demontáží. Přesnost a bezpečnost práce závisí na správném používání tohoto přístroje.
💡 Důležité na úvod
- Indikační šroubovák umožňuje detekovat přerušený drát v hloubce až 10 cm pod povrchem zdi.
- Elektroinstalace se obvykle vede ve vzdálenosti přibližně 15 cm od podlahy nebo stropu.
- Při lokalizaci je nutné vypnout napájení, zejména fázi, aby byla zajištěna bezpečnost.
- Přerušení drátu se projeví ztrátou napětí v zásuvkách nebo nefunkčním osvětlením v místnosti.
- Pro přesné nalezení zlomu je třeba očistit oblast o šířce 10-15 cm kolem očekávaného místa poškození.
Jak bezpečně připravit elektroinstalaci před hledáním přerušeného drátu
Před lokalizací přerušeného drátu ve zdi je nezbytné bezpečně vypnout napájení, především fázi, která přenáší elektrický proud. Tento krok minimalizuje riziko úrazu a zároveň umožňuje bezpečné použití indikačního šroubováku k ověření stavu elektroinstalace. Bez správného vypnutí jističe či pojistky hrozí nebezpečí zásahu elektrickým proudem během hledání či opravy kabelu.
Jak bezpečně vypnout napájení před hledáním přerušeného drátu
Nejprve je nutné vypnout hlavní jistič nebo konkrétní pojistku napájející obvod, kde se přerušený drát předpokládá. Vypnutí fáze je zásadní, protože právě fáze vede elektrický proud a představuje největší riziko úrazu. Tento krok vždy proveďte před jakýmkoliv dalším měřením či manipulací s elektroinstalací ve zdi. Při vypínání dbejte na to, abyste identifikovali správný jistič, a pokud si nejste jisti, použijte vyhledávač jističů nebo označte obvody pro další práci. Použití ochranných pomůcek, jako jsou izolační rukavice a ochranné brýle, je doporučeno pro zvýšení bezpečnosti práce s elektřinou.
- Vypněte hlavní jistič nebo pojistku příslušného obvodu
- Zaměřte se na fázi, která vede elektrický proud
- Používejte ochranné pomůcky při práci s elektroinstalací
- Ujistěte se o správné identifikaci vypínaného jističe
Jak ověřit odpojení fáze pomocí indikačního šroubováku
Po vypnutí jističe je nezbytné ověřit, že fáze je skutečně odpojena a v obvodu není žádné napětí. Indikační šroubovák při kontaktu s neaktivním vodičem nesvítí, což znamená, že obvod je bez napětí a bezpečný pro další zásahy. Tento jednoduchý test trvá jen několik sekund, ale představuje klíčový prvek bezpečnost práce s elektřinou. Při práci s indikačním šroubovákem držte nástroj za izolovanou rukojeť a kontrolujte vodiče podle pokynů výrobce. Pokud indikační šroubovák signalizuje přítomnost napětí, je třeba znovu ověřit správnost vypnutí jističe.
- Přiložte indikační šroubovák k vodiči fáze
- Sledujte svítící kontrolku indikačního šroubováku
- Nepřítomnost světla znamená odpojení napájení
- Používejte šroubovák s platnou certifikací bezpečnosti
Tip: Při hledání přerušeného kabelu ve zdi s indikačním šroubovákem je vypnutí fáze základní bezpečnostní opatření, bez kterého nelze pokračovat dál.
Princip fungování indikačního šroubováku při lokalizaci přerušení
Indikační šroubovák detekuje přítomnost elektrického napětí v elektrickém vodiči díky vestavěnému senzoru, který reaguje na elektrické pole kolem vodiče pod napětím. Při kontaktu hrotu šroubováku s vodičem nebo kovovým kontaktem pod napětím se rozsvítí LED dioda nebo zazní zvukový signál, což potvrzuje přítomnost elektrického napětí. Pokud je vodič přerušený, elektrický proud v místě přerušení chybí a indikační šroubovák signál nevykazuje. Tento rozdíl v indikaci umožňuje přesně lokalizovat místo přerušení kabelu ve zdi.
Princip lokalizace přerušení spočívá v postupném přikládání hrotu indikačního šroubováku na přístupná místa elektroinstalace, například na zásuvky, vypínače nebo odkryté části vodičů. Při pohybu podél vedení se signál udržuje, dokud je vodič neporušený. V místě zlomu nebo přerušení vodiče indikační šroubovák přestane reagovat, což přesně ukazuje hranici funkčního propojení. Tato metoda umožňuje lokalizovat přerušený drát bez nutnosti rozsáhlého bourání zdi.
Indikační šroubovák je vhodný zejména pro hledání přerušení v jedné větvi elektroinstalace, kde je jisté, že vedení je pod napětím. Před použitím je nezbytné vypnout jističe v dané části elektroinstalace a ověřit absence napětí pomocí aktivního indikačního přístroje, aby byla zajištěna bezpečnost práce s elektřinou. Použití indikačního šroubováku bez vypnutí napájení představuje riziko úrazu elektrickým proudem.
Postup použití indikačního šroubováku při lokalizaci přerušeného drátu ve zdi:
- Zapněte jistič a ověřte, že elektroinstalace je pod napětím pomocí aktivního indikačního šroubováku
- Přiložte hrot indikačního šroubováku na přístupné místo vodiče, například zásuvku nebo vypínač
- Pomalu posouvejte šroubovák podél vedení ve zdi, sledujte indikaci LED nebo zvukový signál
- Zaznamenejte přesné místo, kde indikační signál zhasne nebo ustane – zde pravděpodobně došlo k přerušení vodiče
- Po lokalizaci místa přerušení naplánujte opravu elektroinstalace s ohledem na bezpečnostní normy
Tip: Indikační šroubovák je efektivní nástroj pro rychlou orientační kontrolu, avšak nelze jej považovat za jediný prostředek pro komplexní diagnostiku elektroinstalace. Pro přesnou lokalizaci přerušení kabelu lze kombinovat s dalšími metodami, například akustickou nebo indukční lokalizací. V případě nejistoty doporučuji konzultaci s kvalifikovaným elektrikářem.
Častá chyba: Použití indikačního šroubováku bez vypnutí napájení a bez ověření absence napětí jiným detektorem může vést k úrazu elektrickým proudem.
Pro koho se indikační šroubovák hodí: Pro domácí kutily a elektrikáře při rychlé orientační kontrole přerušení v jedné větvi elektroinstalace pod napětím.
Pro koho není vhodný: Pro komplexní diagnostiku více větví nebo v situacích, kdy není jisté, zda je elektroinstalace pod napětím, nebo při hledání přerušení nulového vodiče bez dalších měřících přístrojů.
Krok za krokem: Jak najít přerušený drát ve zdi pomocí indikačního šroubováku
Lokalizace přerušeného drátu ve zdi pomocí indikačního šroubováku vyžaduje přesný a bezpečný postup. Následující kroky popisují přípravu, měření i interpretaci signálů tak, abyste snadno identifikovali místo poruchy a mohli zahájit opravu kabelu ve zdi.
Příprava před měřením
Než začnete hledat přerušený drát, vypněte napájení příslušné elektroinstalace ve zdi, ideálně na jističích. Bezpečnost práce s elektřinou je zásadní, proto použijte vhodný indikační šroubovák určený pro daný typ instalace, který dokáže indikovat přítomnost napětí. Ověřte neexistenci napětí na vodičích pomocí testera nebo multimetru, abyste předešli úrazu. Vyčistěte oblast asi 10 až 15 cm kolem místa, kde předpokládáte přerušení drátu, protože odstranění prachu a omítky zlepší přesnost lokalizace kabelu. Připravte si dostatek světla a pevnou podložku, abyste mohli měření provádět bezpečně a pohodlně.
Postup měření a lokalizace
Indikační šroubovák pomáhá lokalizovat přerušený drát pomocí postupného měření. Začněte měřením u známého funkčního kontaktu nebo zásuvky a pomalu posouvejte šroubovák podél cesty elektroinstalace ve zdi. V místě, kde je kabel přerušený, indikační šroubovák přestane signalizovat přítomnost napětí – kontrolka zhasne. Tento způsob lokalizace přerušení umožňuje určit přesné místo závady s přesností kolem 10-15 cm. Pro lepší orientaci si můžete označit postupně naměřené body pomocí tužky nebo lepicí pásky.
- Vypněte napájení a připravte bezpečné pracovní místo
- Vyčistěte omítku v oblasti hledání přerušení drátu
- Použijte indikační šroubovák a pomalu přejíždějte podél elektroinstalace
- Sledujte svítící kontrolku a lokalizujte místo, kde zhasne
- Označte toto místo pro následnou opravu kabelu ve zdi
Interpretace signálů indikačního šroubováku
Indikační šroubovák při měření reaguje svítící kontrolkou, která signalizuje průchod napětí ve vodiči. Pokud kontrolka zhasne v určitém místě, znamená to, že elektroinstalace ve zdi je v tomto bodě přerušena. Je nezbytné správně rozlišit fázi, nulu a uzemnění, protože indikační šroubovák může reagovat různě na jednotlivé vodiče. Fáze obvykle dává silnější signál, zatímco nula a ochranný vodič mohou indikovat slabší nebo žádný signál. Nesprávná interpretace může vést k mylnému určení místa přerušení. Proto doporučuji pro přesnější lokalizaci měřit vždy na fázovém vodiči a případně ověřit výsledky jiným měřicím přístrojem.
Tip: Častou chybou je ignorování bezpečnostních opatření a měření pod proudem, což může způsobit úraz nebo poškození přístroje. Indikační šroubovák se hodí pro rychlou orientaci, ne pro detailní diagnostiku všech typů přerušení. Pro složitější situace se doporučuje použití speciálních detektorů kabelů.
Další metody lokalizace přerušeného drátu ve zdi kromě indikačního šroubováku
Při lokalizaci přerušeného drátu ve zdi existují kromě indikačního šroubováku i další techniky, které usnadňují přesné určení místa poruchy. Tyto metody jsou často využívány při složitějších elektroinstalacích, kde indikační šroubovák nemusí stačit.
Akustická metoda
Akustická metoda využívá generátor připojený k elektrickému vodiči, který vytváří slabý elektrický signál. Pomocí sluchátek se při vedení podél stěny naslouchá charakteristickému cvaknutí v místě přerušení drátu. Tento způsob lokalizace kabelu ve zdi nabízí přesnost kolem 10-15 cm a je vhodný tam, kde nelze použít běžné detektory kabelů.
Indukční metoda
Indukční metoda funguje tak, že generátor vysílá signál do vodiče, který se přenáší po elektroinstalaci ve zdi. Sluchátka zachytávají zesílený signál, který postupně slábne až v místě zlomu drátu. Tento způsob indikace přerušeného drátu ve zdi umožňuje přesnější lokalizaci v porovnání s jednoduchým indikačním šroubovákem a je šetrný k okolním stěnám.

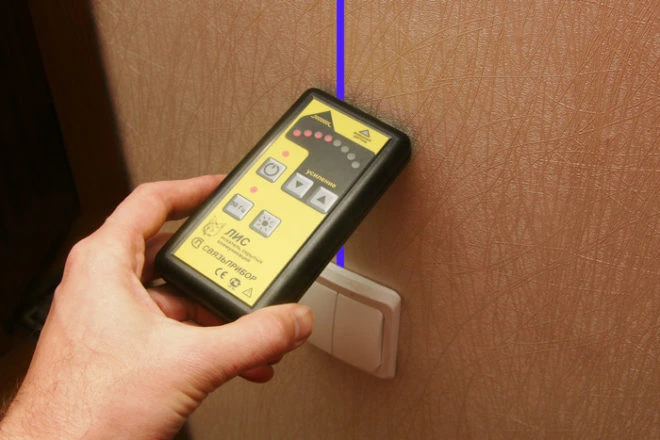

Tranzistorový přijímač
Tranzistorový přijímač se vede po povrchu zdi a vydává zvukový signál, který je stabilní v neporušených částech elektroinstalace. V místě přerušení však zvuk náhle zaniká, což pomáhá přesně určit umístění zlomeného kabelu. Tento nástroj umožňuje lokalizaci přerušení bez nutnosti demontáže a minimalizuje poškození zdi.
- Akustická a indukční metody nabízejí vyšší přesnost než indikační šroubovák
- Tranzistorový přijímač je vhodný pro rychlou a šetrnou lokalizaci bez nutnosti přístupu k vodiči
- Pro bezpečnost práce s elektřinou vždy vypněte proud a použijte vhodné ochranné pomůcky
Tip: Častou chybou při hledání přerušeného drátu ve zdi je spoléhání se pouze na indikační šroubovák v místech s kovovými konstrukcemi, kde může dojít k rušení signálu. V takových případech doporučuji využít kombinaci akustické a indukční metody pro spolehlivější výsledky.
Tyto alternativní metody lokalizace přerušení drátu ve zdi se hodí zejména při složitějších elektroinstalacích, kde je potřeba přesnost a minimalizace poškození stěn. Naopak pro jednoduché případy a rychlou kontrolu je indikační šroubovák vhodnější a dostupnější nástroj.
Výběr indikačního šroubováku podle typu elektroinstalace a vodiče
Výběr správného indikačního šroubováku je klíčový pro efektivní lokalizaci přerušeného drátu ve zdi. Při výběru je nutné zohlednit typ elektroinstalace, zejména zda pracujete s napětím střídavým (AC) nebo stejnosměrným (DC), a dále citlivost přístroje, která ovlivňuje schopnost detekce slabých signálů ve vodiči. Indikační šroubováky určené pro domácí elektroinstalace obvykle detekují střídavé napětí v rozsahu 100-250 V, což odpovídá běžnému napětí v zásuvkách a vypínačích.
U speciálních aplikací, například při lokalizaci kabelu s nízkým napětím nebo v průmyslových instalacích, je vhodné zvolit model s vyšší citlivostí a možností detekce DC napětí. Nevhodný výběr může vést k nesprávné indikaci, což komplikuje opravu kabelu ve zdi a může ohrozit bezpečnost práce s elektřinou. Pro bezpečné použití doporučuji vybírat indikační šroubováky s certifikací a ochranou proti přepětí.
Jak funguje indikační šroubovák při hledání přerušeného kabelu
Indikační šroubovák funguje na principu detekce elektrického pole kolem vodiče pod napětím. Při přiložení hrotu k místu na zdi, kde vede kabel, se rozsvítí nebo zazní zvukový signál, pokud je vodič pod napětím průchozí až k danému bodu. Přerušený drát ve zdi se pozná tak, že signál při průchodu přes poruchové místo ustane.
| Typ elektroinstalace | Doporučený indikační šroubovák | Vhodné napětí | Poznámka |
|---|---|---|---|
| Domácí střídavá (AC) | Standardní indikační šroubovák | 100-250 V | Běžné zásuvky a světla |
| Průmyslová stejnosměrná (DC) | Šroubovák s DC detekcí | 12-48 V | Např. solární instalace, automaty |
| Nízké napětí a signálové kabely | Vysoce citlivý model | Pod 12 V | Speciální elektroinstalace |
Tip: Pro koho se indikační šroubovák hodí? Je vhodný pro základní lokalizaci přerušeného drátu ve zdi v domácích podmínkách, nikoli však pro složité průmyslové instalace, kde je potřeba profesionální měřící technika. Na co si dát pozor: nepoužívejte indikační šroubovák bez ověření, zda je v dané části elektroinstalace skutečně napětí – může dojít k nebezpečnému zkratu nebo nesprávné diagnostice.
Bezpečnostní opatření při práci s indikačním šroubovákem
Při lokalizaci přerušeného drátu v elektroinstalaci ve zdi pomocí indikačního šroubováku je nezbytné striktně dodržovat bezpečnostní pravidla práce s elektřinou. Nesprávné používání nástroje nebo nedodržení bezpečnostních opatření může vést k úrazu elektrickým proudem, poškození elektroinstalace nebo falešným indikacím. Ochrana zdraví a prevence nehod patří mezi základní požadavky při hledání přerušeného kabelu.
Pro bezpečnou práci platí tato konkrétní pravidla:
- Používejte certifikované izolované ochranné pomůcky, například elektroizolační rukavice s minimální dielektrickou pevností 1000 V a obuv s nevodivou podrážkou.
- Nepoužívejte indikační šroubovák na vlhkých, mokrých nebo kondenzací zasažených površích, protože vlhkost snižuje izolační vlastnosti a zvyšuje riziko průrazu elektrického proudu.
- Vyvarujte se práce v prašném prostředí, které může způsobit zhoršení kontaktu indikačního šroubováku s vodiči a vést k nesprávné indikaci nebo poškození přístroje.
- Před započetím lokalizace přerušeného drátu vždy vypněte napájení v daném obvodu na hlavním jističovém panelu, aby se eliminovalo riziko úrazu a zkratu.
- Nedotýkejte se kovových částí elektroinstalace bez izolace, zejména vodičů „fáze“, „nuly“ a „země“, pokud není jistota, že je obvod bez napětí.
Jak bezpečně najít přerušený kabel ve zdi s indikačním šroubovákem
Pro přesnou indikaci přerušeného drátu postupujte systematicky a dodržujte bezpečnostní opatření. Indikační šroubovák je nejspolehlivější na suchých, čistých a nepoškozených površích, kde minimalizuje falešné signály. U starších nebo vlhkých elektroinstalací věnujte zvláštní pozornost stavu izolace a případným známkám poškození, které mohou ovlivnit měření.
Tip: Častou chybou je práce s indikačním šroubovákem bez předchozího vypnutí elektrického obvodu, což zvyšuje riziko zkratu a úrazu elektrickým proudem. Dodržování uvedených bezpečnostních opatření snižuje riziko nehody i poškození elektroinstalace při hledání přerušeného kabelu bez nutnosti demontáže.
Časté dotazy (FAQ) k hledání přerušeného drátu pomocí indikačního šroubováku
Otázka: Jak bezpečně vypnout napájení před hledáním přerušeného drátu?
Vypněte hlavní jistič a ověřte odpojení pomocí indikačního šroubováku, který nesmí svítit na fázi. Dodržujte bezpečnost práce s elektřinou a používejte izolační rukavice.
Otázka: Jak indikační šroubovák pomáhá najít přerušený drát?
Indikační šroubovák detekuje přítomnost napětí; v místě přerušení kontrolka zhasne, což usnadňuje lokalizaci kabelu ve zdi s přesností 10-15 cm.
Otázka: Jaký je správný postup měření indikačním šroubovákem?
Postupujte krokově podél elektroinstalace ve zdi, očistěte oblast 10-15 cm a sledujte změny signálu, aby bylo možné najít přerušený drát.
Otázka: Lze použít indikační šroubovák na všechny typy elektroinstalací?
Vyberte model vhodný pro dané napětí a typ vodiče; aktivní indikační šroubováky s baterií detekují AC i DC napětí.
Otázka: Jak přesná je lokalizace přerušení pomocí indikačního šroubováku?
Přesnost lokalizace je obvykle 10-15 cm, závislá na materiálu zdi a stavu elektroinstalace.

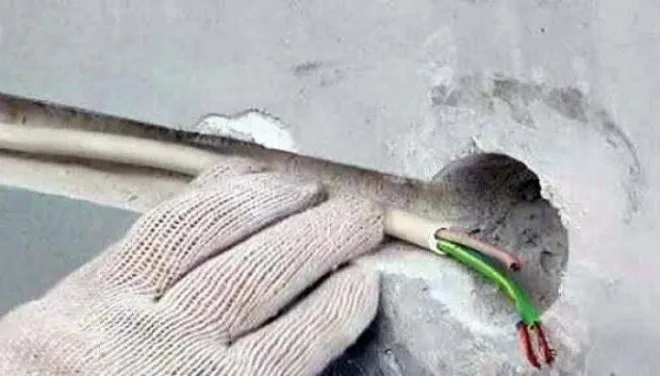

Otázka: Jak opravit přerušený drát po jeho nalezení?
Zkraťte poškozený úsek, očistěte konce a spojte je izolovanými konektory nebo pájením s kvalitní izolační páskou.
Otázka: Co dělat, když je drát veden v kabelové trubce?
Použijte tažné zařízení k vytáhnutí starého kabelu a zaveďte nový bez nutnosti bourání zdi.
Otázka: Jaké jsou bezpečnostní pokyny při práci s indikačním šroubovákem?
Vždy vypněte napájení, používejte ochranné rukavice, vyhněte se vlhkým a prašným místům a před měřením zkontrolujte funkčnost šroubováku.
Otázka: Jak lokalizovat přerušení v kabelových trubkách?
Kombinace indikačního šroubováku a dalších přístrojů umožňuje přesnou lokalizaci i v trubkách, přičemž je třeba opatrně přistupovat k místu měření.
Otázka: Jaký vliv má materiál zdi na hledání přerušeného drátu?
Materiál jako beton, cihla nebo sádrokarton ovlivňuje průchod signálu a lokalizace má přesnost kolem 10 cm v závislosti na typu zdi.
Otázka: Může indikační šroubovák detekovat přerušený drát bez demontáže zdi?
Ano, umožňuje lokalizaci přerušení do hloubky až 10 cm pod povrchem bez nutnosti bourání.
Otázka: Jak odlišit přerušený drát od funkčního pomocí indikačního šroubováku?
Funkční vodič rozsvítí kontrolku na šroubováku, přerušený drát způsobí zhasnutí signálu v místě přerušení.
Kdy je vhodné použít indikační šroubovák na hledání přerušeného drátu ve zdi
Použití indikačního šroubováku je ideální při podezření na přerušený drát v neviditelné elektroinstalaci, pokud máte přístup k oběma koncům vodiče a dodržujete bezpečnost práce s elektřinou. Tento nástroj se však nehodí pro velmi tlusté nebo vícežilové kabely bez předchozí izolace.
