Jak správně vybrat průřez kabelu podle výkonu a proudu s výpočtem
Správný výběr průřezu kabelu zásadně ovlivňuje bezpečnost i funkčnost elektrické instalace. Tabulka průřezu kabelu podle výkonu a proudu usnadňuje přesný výpočet průřezu vodiče podle proudové zatížitelnosti, což pomáhá předejít přehřívání a poruchám. Dimenzování kabelů tak zvládnete efektivně a s jistotou.
To hlavní z článku
- Průřez kabelu se uvádí v mm², standardní hodnoty jsou od 0,5 mm² do 50 mm².
- Maximální proud kabelu závisí na průřezu, materiálu, izolaci a způsobu uložení, např. 2,5 mm² vodič snese 20-24 A.
- Úbytek napětí by neměl překročit 3 % u osvětlení a 5 % u běžných spotřebičů.
- Výpočet proudu se řídí vzorcem I = P / (U × cosφ), kde cosφ se liší podle typu zátěže.
- Pro jednofázový výkon 5 kW a délku kabelu 40 m je vhodný průřez 4 mm² s dovoleným proudem 27 A.
Jak vypočítat průřez kabelu podle výkonu a proudu
Průřez kabelu se vypočítá na základě elektrického proudu, který určuje výkon elektrický, napětí a účiník. Základní vzorec pro výpočet proudu je I = P / (U × cosφ), kde I je elektrický proud v ampérech, P výkon v wattech, U napětí ve voltech a cosφ účiník – ukazatel efektivity využití energie. Tento proud pak slouží k určení správného průřezu kabelu podle proudové zatížitelnosti vodičů a materiálu vodiče.
Výpočet se liší podle typu napětí. Pro jednofázový proud se používá uvedený vzorec přímo, zatímco u třífázového proudu se vydělí výkon kořenem ze tří (√3), tedy I = P / (√3 × U × cosφ). Například u výkonu 5 kW, napětí 230 V a cosφ 0,95 vychází jednofázový proud přibližně 23,4 A.
Jak správně vypočítat průřez kabelu podle výkonu a proudu
- Určit výkon elektrický – zjistit příkon zařízení v wattech (W nebo kW).
- Změřit nebo zjistit napětí elektrické – typicky 230 V pro jednofázové, 400 V pro třífázové sítě.
- Zjistit účiník (cosφ) – často bývá mezi 0,8 až 1,0 podle zařízení.
- Vypočítat proud I – použít vzorec I = P / (U × cosφ) pro jednofázové nebo I = P / (√3 × U × cosφ) pro třífázové napětí.
- Vybrat průřez kabelu – podle proudové zatížitelnosti z tabulky průřezu kabelu a materiálu vodiče, zohlednit délku kabelu kvůli úbytku napětí.
Tip: Přesný výpočet průřezu vodiče je nezbytný pro bezpečnou a efektivní elektrickou instalaci a minimalizaci úbytku napětí kabelu.
Tabulka průřezů kabelů s doporučením výběru podle proudu
Tabulka průřezů kabelů podle proudu představuje základní pomůcku pro správný výběr vodiče v elektrické instalaci. Správné dimenzování kabelů zabrání přehřívání, minimalizuje úbytek napětí kabelu a zaručí bezpečný a spolehlivý provoz. Materiály vodičů, především měď a hliník, významně ovlivňují jejich proudovou zatížitelnost a tím i volbu průřezu.
Jak vybrat průřez kabelu pro běžné proudy podle tabulky
Tabulka průřezů kabelů a proudů uvádí maximální proudové zatížení pro nejčastěji používané průřezy od 0,5 mm² do 50 mm². Například měděný vodič o průřezu 2,5 mm² je dimenzován pro proudy mezi 20 a 24 A, což odpovídá běžným instalacím v domácnostech. Pro vyšší zatížení, například 10 mm² vodič, může bezpečně přenášet proud až 57 A. U hliníkových vodičů je nutné počítat s nižší proudovou zatížitelností, protože jejich elektrický odpor je vyšší. Výběr správného průřezu kabelu podle proudu je proto klíčový pro bezpečnost elektrické instalace a minimalizaci rizika přehřívání či požáru.
| Průřez vodiče (mm²) | Maximální proud (A) – měď | Maximální proud (A) – hliník |
|---|---|---|
| 0,5 | 6 | 4 |
| 2,5 | 20-24 | 15-18 |
| 10 | 50-57 | 35-40 |
Odborná rada: Výpočet průřezu vodiče se neobejde bez zohlednění délky vedení a požadavků na úbytek napětí kabelu, jak doporučuje portál Eagri.cz.

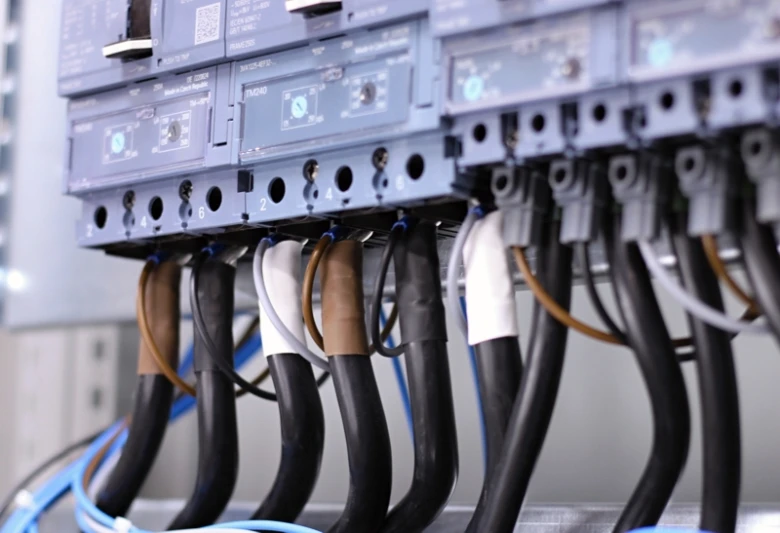

Jaký průřez kabelu na 16A 400V a na 32A?
Pro elektrickou instalaci s proudem 16 A při napětí 400 V je běžně doporučován měděný kabel s průřezem 2,5 mm². Tento vodič zvládne bezpečně přenést proud až do 24 A, což zajišťuje dostatečnou rezervu nad normální zatížení. Naopak u jističe 32 A je vhodné zvolit kabel s průřezem mezi 6 a 10 mm², aby byla dodržena proudová zatížitelnost vodičů a minimalizován úbytek napětí kabelu. Přesný výběr závisí na dalších parametrech, například na délce a způsobu uložení kabelu, které ovlivňují dimenzování kabelů.
Častá chyba: Podcenění délky vedení vede k nedostatečnému průřezu a vyššímu úbytku napětí, což může poškodit zařízení nebo způsobit přehřátí.
| Proud (A) | Doporučený průřez (měď) (mm²) | Doporučený průřez (hliník) (mm²) |
|---|---|---|
| 16 | 2,5 | 4 |
| 32 | 6-10 | 16 |
Výběr průřezu kabelu podle proudu je vhodný pro většinu běžných domácích i průmyslových instalací, zatímco pro speciální aplikace nebo dlouhá vedení je lepší konzultovat dimenzování s odborníkem.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Výpočet úbytku napětí a jeho vliv na dimenzování kabelu
Úbytek napětí představuje pokles elektrického napětí podél kabelu, který ovlivňuje správnou funkci připojených zařízení. Správný výpočet průřezu vodiče podle výkonu a délky kabelu je proto nezbytný pro minimalizaci tohoto úbytku a bezpečné dimenzování elektrické instalace.
Jak vypočítat úbytek napětí v kabelu
Úbytek napětí v kabelu lze vypočítat pomocí vzorce, který zahrnuje elektrický proud, délku kabelu, průřez vodiče a měrný odpor materiálu. Pro jednofázový obvod platí vzorec:
U_drop = 2 × ρ × I × L / S
kde U_drop je úbytek napětí [V], ρ je měrný odpor vodiče [Ω·mm²/m], I je proud [A], L je délka kabelu [m] a S je průřez vodiče [mm²]. Pro třífázový obvod se délka kabelu nepočítá dvakrát, vzorec je:
U_drop = √3 × ρ × I × L / S
Doporučený limit úbytku napětí je maximálně 3 % pro osvětlení a do 5 % pro běžné spotřebiče z celkového napětí instalace (např. 230 V). Při délce kabelu 40 m a proudu 23,9 A je třeba zvolit takový průřez vodiče, aby úbytek nepřekročil tyto limity, což zajistí stabilní dodávku elektrické energie.
Jak úbytek napětí ovlivňuje dimenzování kabelu
Úbytek napětí přímo ovlivňuje dimenzování kabelu, protože příliš malý průřez zvyšuje odpor a tím i ztráty napětí. Pokud úbytek překročí povolené limity, mohou elektrická zařízení pracovat nestabilně nebo dojít k jejich poškození. Proto je při dimenzování kabelů nutné zohlednit délku vedení a proudovou zatížitelnost vodičů.
- Změřit délku kabelu – přesná délka ovlivňuje velikost úbytku napětí.
- Stanovit maximální proud – podle výkonu připojených zařízení.
- Vybrat materiál vodiče – měrný odpor mědi a hliníku se liší.
- Spočítat průřez vodiče – tak, aby úbytek nepřekročil hranice 3 % nebo 5 %.
- Ověřit tabulku průřezu kabelu – pro správnou volbu dimenzování kabelů.
Tip: Na co si dát pozor: Častou chybou je poddimenzování průřezu kabelu při delších vedeních, což vede k nadměrnému úbytku napětí a ztrátám energie. Tento problém často vzniká, pokud se výpočet průřezu vodiče podle výkonu a délky kabelu neprovádí přesně.
Pro koho se to hodí: Výpočet a výběr průřezu kabelu podle úbytku napětí je nezbytný zejména u domácích elektroinstalací s delšími trasami a vyšším příkonem. Naopak u krátkých a nízkonapěťových vedení s nízkým proudem lze použít standardní průřezy bez složitých výpočtů.
Dovolené proudy vodičů podle průřezu, materiálu a izolace
Dovolený proud vodiče závisí především na jeho průřezu, materiálu a typu izolace. Pro měděné vodiče s PVC izolací při okolní teplotě 30 °C platí, že s rostoucím průřezem roste i proudová zatížitelnost. Například vodič 1,5 mm² unese 15-17 A, 2,5 mm² 20-24 A a 10 mm² dokáže přenést 46-57 A. Vyšší teplota okolí snižuje dovolený proud kvůli zhoršenému odvodu tepla a zvyšuje úbytek napětí kabelu, což je třeba zohlednit při dimenzování kabelů.
Izolace kabelu ovlivňuje maximální dovolený proud – PVC izolace má nižší tepelnou odolnost než například XLPE, což znamená, že pro stejné podmínky je dovoleno nižší proudové zatížení. Proto je při výběru průřezu kabelu podle proudu nutné brát v potaz také typ izolace a případně upravit výpočet průřezu vodiče.
Tabulka a návod na výběr průřezu vodiče podle proudu (měď, PVC, 30 °C)
| Průřez kabelu (mm²) | Dovolený proud (A) | Poznámka |
|---|---|---|
| 1,5 | 15-17 | vhodné pro osvětlení a malé spotřebiče |
| 2,5 | 20-24 | běžný průřez pro zásuvky |
| 10 | 46-57 | použití pro větší spotřebiče |
| 50 | 118-142 | průřez pro hlavní přívody |
Tip: Při výpočtu průřezu vodiče podle výkonu a proudu vždy zvažte také teplotu okolí a materiál vodiče, aby nedošlo k přetížení a nadměrnému úbytku napětí kabelu. Výběr průřezu kabelu podle proudu by měl odpovídat maximálnímu očekávanému zatížení a podmínkám instalace.
Výběr průřezu kabelu s ohledem na délku vedení a způsob uložení
Délka kabelu a způsob jeho uložení zásadně ovlivňují dimenzování průřezu vodiče. Delší vedení způsobuje vyšší úbytek napětí, což je nutné kompenzovat volbou většího průřezu. Kromě toho je třeba zohlednit korekční faktory, které upravují dovolený proud podle okolní teploty a podmínek instalace.
Korekční faktory při výběru průřezu
Při dimenzování kabelů se uplatňují korekční faktory, které snižují proudovou zatížitelnost vodičů. Například při teplotě okolí 40 °C se používá korekční faktor 0,87, což znamená snížení dovoleného proudu na 87 % nominální hodnoty. Další faktor ovlivňuje seskupení kabelů, kde se používá koeficient kolem 0,8. Izolace kabelu rovněž upravuje tyto hodnoty podle materiálu, což je podstatné pro přesný výpočet průřezu vodiče.
Specifické aplikace: Fotovoltaika a elektromobily
U fotovoltaických systémů a nabíječek elektromobilů je volba průřezu kabelu obzvláště důležitá kvůli specifickému proudovému zatížení a často značné délce vedení. Správný výběr průřezu s ohledem na úbytek napětí a korekční faktory zajišťuje bezpečný provoz a minimalizuje energetické ztráty. Pro tyto aplikace doporučuji konzultovat tabulky průřezu kabelu a provést přesný výpočet podle výkonu a délky kabelu.
Tip: Při výpočtu průřezu vodiče podle výkonu a délky kabelu nezapomeňte vždy zohlednit tyto korekční faktory, jinak může dojít k přehřátí nebo nadměrnému úbytku napětí.
Chyby při výběru průřezu kabelu a jak se jim vyhnout
Poddimenzování kabelu patří mezi nejčastější chyby při dimenzování vodičů a vede k přehřívání, které zvyšuje riziko požáru a výrazně snižuje životnost elektroinstalace. Například kabel 1,5 mm² s PVC izolací unese maximálně 15-17 A, proto použití pro proudy nad tuto hodnotu způsobí rychlý nárůst teploty vodiče. Další častou chybou je nepočítání s úbytkem napětí, který při délce kabelu nad 30 metrů může přesáhnout normou povolených 3-5 %, což způsobí snížení výkonu a poruchy zařízení.
Výpočet průřezu vodiče musí zahrnovat nejen proudovou zatížitelnost, ale také délku vedení a materiál vodiče. Měď s měrným odporem cca 0,0175 Ω·mm²/m umožňuje menší průřezy než hliník, který má měrný odpor kolem 0,028 Ω·mm²/m a vyžaduje o 30-40 % větší průřez pro stejný proud. Častou chybou je proto použití hliníkových kabelů bez odpovídajícího zvětšení průřezu.
Dalším přehlíženým faktorem je volba správného typu izolace. PVC izolace při okolní teplotě 30 °C dovoluje proudovou zatížitelnost například 20-24 A pro kabel 2,5 mm², ale při vyšších teplotách (40 °C a více) je nutné uplatnit korekční faktor 0,87, což snižuje dovolený proud. Nevhodná izolace nebo instalace kabelu ve vlhkém prostředí bez dostatečné ochrany může vést k degradaci izolace a zkratu.
- Poddimenzování kabelu pro proud nad doporučenou hodnotu (např. 1,5 mm² pro více než 17 A) způsobuje přehřívání a ohrožuje bezpečnost.
- Nepočítání s úbytkem napětí při délce kabelu nad 30 m vede k nesprávnému dimenzování a snížení výkonu spotřebičů.
- Použití hliníkových vodičů bez zvýšení průřezu o 30-40 % snižuje spolehlivost a bezpečnost instalace.
- Ignorování korekčních faktorů pro teplotu a způsob uložení kabelu může vést k překročení dovolených proudů.
Tip: Pro přesný výpočet průřezu kabelu podle výkonu a proudu vždy použijte tabulku proudové zatížitelnosti odpovídající materiálu a izolaci vodiče a zohledněte délku kabelu pomocí výpočtu úbytku napětí. Dodržení těchto parametrů minimalizuje riziko přehřátí a zajistí bezpečný provoz elektroinstalace.
Časté dotazy a odpovědi o výběru průřezu kabelu
Otázka: Jak vypočítat průřez kabelu podle výkonu?
Výpočet průřezu kabelu začíná výpočtem proudu I = P / (U × cosφ), kde P je výkon, U napětí a cosφ účiník. Následně se podle proudové zatížitelnosti vodičů a délky kabelu vybere průřez z tabulky průřezu kabelu s ohledem na úbytek napětí.
Otázka: Jaký průřez kabelu je potřeba pro 16A a 400V instalaci?
Pro instalaci s proudem 16 A a napětím 400 V se obvykle volí měděný kabel s průřezem 2,5 mm², který zajišťuje dostatečnou proudovou zatížitelnost a odpovídající dimenzování kabelů.
Otázka: Jaký průřez kabelu zvolit pro 11 kW motor?
Pro 11 kW motor při 400 V a cosφ přibližně 0,85 je proud asi 16 A, proto doporučuji kabel s průřezem minimálně 4 mm² měděného vodiče, který zaručuje bezpečný provoz.
Otázka: Jaký průřez kabelu je vhodný pro 32A jistič?
Pro 32 A jistič se obvykle používá kabel s průřezem 6 mm² měděného vodiče s PVC izolací, který zvládne proudovou zatížitelnost nad 32 A v souladu s normami IEC.
Otázka: Jak vypočítat úbytek napětí na kabelu?
Úbytek napětí se vypočítá vzorcem ΔU = (2 × L × I × ρ) / S pro jednofázové a ΔU = (√3 × L × I × ρ × cosφ) / S pro třífázové obvody, kde L je délka kabelu, I proud, ρ měrný odpor materiálu a S průřez vodiče.
Otázka: Jaké jsou dovolené proudy pro kabely s PVC izolací?
Například u měděných vodičů s PVC izolací při 30 °C je dovolený proud 20-24 A pro 2,5 mm², 46-57 A pro 10 mm² a 118-142 A pro 50 mm², což je základní parametr pro dimenzování kabelů.
Otázka: Proč je důležitý úbytek napětí při výběru kabelu?
Úbytek napětí nesmí překročit 3 % u osvětlení a 5 % u běžných spotřebičů, protože vyšší úbytek snižuje výkon zařízení a může způsobit jejich poškození.
Otázka: Jak ovlivňuje materiál vodiče výběr průřezu?
Měď má měrný odpor 0,0175 Ω·mm²/m, zatímco hliník 0,028 Ω·mm²/m, proto hliníkové vodiče vyžadují větší průřez než měděné pro stejnou proudovou zatížitelnost.
Otázka: Jaké korekční faktory se uplatňují při dimenzování kabelů?
Při výpočtu je třeba zohlednit teplotní korekci (např. 0,87 pro 40 °C), seskupení kabelů (např. 0,8 pro dva vedle sebe) a typ izolace, což ovlivňuje proudovou zatížitelnost vodičů.
Otázka: Jak se liší dimenzování kabelu pro fotovoltaiku a elektromobily?
U fotovoltaiky se často počítá s dlouhými vedeními a vyšším úbytkem napětí, u elektromobilů s vysokými nabíjecími proudy, což vyžaduje přesný výpočet průřezu kabelu podle výkonu a proudu.
Otázka: Jaké jsou nejčastější chyby při výběru průřezu kabelu?
Častou chybou je poddimenzování kabelu, ignorování úbytku napětí, volba nevhodného materiálu nebo izolace, což vede k přehřívání a riziku poruchy nebo požáru.
Otázka: Jak zjistit správný průřez kabelu pro 11 kW motor?
Vypočtěte proud dle vzorce I = P / (U × cosφ) a vyberte z tabulky průřez odpovídající minimálně 16 A, což obvykle znamená 4 mm² měděného vodiče.
Otázka: Jaký je vztah mezi výkonem, proudem a průřezem kabelu?
Vyšší elektrický výkon vyžaduje vyšší proud, který musí být veden kabelem s dostatečným průřezem, aby nedošlo k přehřátí a nadměrnému úbytku napětí kabelu.
Otázka: Jaký průřez vodiče je potřeba pro 32A?
Pro jistič 32 A je doporučený průřez kabelu 6 mm² měděného vodiče s PVC izolací, který zajistí bezpečnou proudovou zatížitelnost dle platných norem IEC.
Otázka: Jak spočítat průřez vodiče podle délky kabelu?
Délka kabelu ovlivňuje úbytek napětí, proto je třeba při výpočtu průřezu kabelu podle výkonu zvětšit průřez tak, aby úbytek nepřekročil 3-5 % podle příslušných vzorců.
Chyby při výběru průřezu kabelu a jak je předejít
Poddimenzování kabelu a ignorování úbytku napětí patří mezi nejčastější chyby, které vedou k přehřívání a zkrácení životnosti instalace. Doporučuji vždy zkontrolovat dimenzování kabelu podle platných norem IEC a zvážit korekční faktory podle konkrétního prostředí.
Výpočet průřezu kabelu na základě proudu a výkonu
Postup výpočtu průřezu kabelu začíná přepočtem elektrického výkonu na proud pomocí vzorce I = P / (U × cosφ). Následně se podle tabulek proudové zatížitelnosti vodičů a délky kabelu zvolí odpovídající průřez s ohledem na úbytek napětí a materiál vodiče. Konzultace s odborníkem zajistí správný výběr v souladu s normami.
