Princip činnosti a použití redukčních ventilů v praxi

Redukční ventily slouží k přesnému snižování a regulaci tlaku kapalin nebo plynů v potrubních systémech. Jejich princip spočívá v membránovém ventilu, který automaticky upravuje tlak podle nastavených hodnot. Použití těchto tlakových regulátorů je klíčové v průmyslu i domácnostech pro bezpečný a efektivní provoz zařízení.

Jak funguje redukční ventil: základní princip činnosti

Redukční ventil udržuje konstantní výstupní tlak plynu nezávisle na kolísání vstupního tlaku, a to díky vyvážení sil mezi tlakem média působícím na membránu a předepnutou pružinou. Membrána se pohybuje podle rozdílu těchto sil a reguluje průtok plynu tak, aby výstupní tlak zůstal stabilní v rozmezí obvykle 1 až 6 barů, což odpovídá běžným aplikacím ve vodovodních a plynových systémech.

Key takeaways:

• Redukční ventil funguje jako membránový tlakový regulátor, který automaticky upravuje průtok plynu tak, aby výstupní tlak zůstal konstantní i při vstupním tlaku v rozmezí 6 až 16 barů.
• Membrána reaguje na změny vstupního tlaku tak, že při poklesu výstupního tlaku ventil otevírá průtok a při jeho zvýšení jej uzavírá, čímž udržuje stabilní tlak.
• Pružina je nastavena na požadovaný výstupní tlak a působí proti tlaku plynu, což umožňuje přesné nastavení regulace v rozsahu dle konkrétního zařízení.
• Tento membránový ventil minimalizuje riziko přetlaku a zabraňuje poškození připojených zařízení, například kotlů nebo svařovacích přístrojů.

Princip fungování redukčního ventilu je založen na mechanickém vyrovnávání sil bez potřeby elektronických komponent. Plynový ventil tohoto typu se používá především pro bezpečnou regulaci tlaku v instalacích, kde je nutné chránit zařízení před nadměrným tlakem a zajistit plynulý průtok média. Bezpečnost ventilů závisí na správném nastavení výstupního tlaku a pravidelné údržbě, která zahrnuje kontrolu těsnosti a funkčnosti membrány a pružiny.

Typy redukčních ventilů a jejich specifika

Redukční ventily se rozlišují podle konstrukce a principu snížení tlaku, což přímo ovlivňuje přesnost výstupního tlaku a vhodnost pro konkrétní aplikace. Základní dělení zahrnuje jednostupňové a dvoustupňové ventily, přičemž existují také speciální digitální modely s elektronickou regulací průtoku a tlaku.

Jednostupňové redukční ventily

Jednostupňový ventil snižuje tlak média v jediném kroku, obvykle z vysokého vstupního tlaku (například 10-16 barů u vodovodních systémů) na požadovaný pracovní tlak (např. 3 bary). Tento typ ventilů je konstrukčně jednodušší a cenově dostupnější, ale méně stabilní při kolísání vstupního tlaku. V praxi se často používá membránový ventil, kde membrána vyrovnává tlak média s předepnutou pružinou, což umožňuje základní regulaci průtoku. Hodí se pro méně náročné aplikace, jako jsou domácí vodovodní instalace, kde není potřeba extrémní přesnost. Častou chybou je instalace jednostupňového ventilu do systémů s výraznými výkyvy tlaku, což vede k nestabilnímu výstupnímu tlaku a riziku poškození zařízení.

Dvoustupňové redukční ventily

Dvoustupňový ventil snižuje tlak ve dvou fázích: nejprve z vysokého vstupního tlaku na mezistupeň (například z 20 barů na 8 barů) a následně na přesný pracovní tlak (např. 3 bary). Tento princip výrazně zlepšuje stabilitu a přesnost nastavení výstupního tlaku, protože první stupeň vyrovnává větší tlakové rozdíly a druhý stupeň pak jemně reguluje tlak na požadovanou hodnotu. Dvoustupňové ventily se používají v aplikacích s vysokými nároky na konstantní tlak, například v plynových ventilech pro svařování nebo průmyslových procesech. Díky lepší regulaci průtoku snižují opotřebení membrán a bezpečnostních ventilů, čímž prodlužují životnost celého systému. Doporučuje se jejich použití tam, kde je potřeba minimalizovat kolísání tlaku pod 0,1 baru.

Speciální a digitální ventily

Digitální redukční ventily jsou vybaveny elektronickými senzory a displeji pro přesné nastavení a monitorování jak tlaku, tak průtoku média. Automatická optimalizace výkonu umožňuje rychlé přizpůsobení aktuálním podmínkám bez manuálního zásahu. Tyto ventily často integrují pojistný ventil, který chrání systém před nebezpečným přetlaky nad 6 barů, a jsou vhodné pro kritické průmyslové aplikace vyžadující přesnost ±0,05 baru. Speciální ventily jsou navrženy pro konkrétní plyny, například ventily pro kyslík jsou vyrobeny z materiálů odolných vůči oxidaci a ventily pro acetylen obsahují zpětné pojistky proti šlehnutí plamene.

Tip: Pro instalace s vodou doporučuji zajistit před a za ventilem rovné úseky potrubí dlouhé minimálně 5× průměr potrubí (DN), aby se zajistilo laminární proudění a přesné měření tlaku. Častou chybou je instalace ventilu přímo za koleno nebo jinou překážku, což vede k nesprávné regulaci.

Pro koho se to hodí: Dvoustupňové a digitální ventily jsou ideální pro průmyslové provozy a aplikace s vysokými nároky na přesnost a bezpečnost. Jednostupňové ventily jsou vhodné pro domácí a méně náročné systémy, kde není potřeba precizní regulace tlaku.

Konstrukce a klíčové komponenty redukčních ventilů

Redukční ventil sestává z několika přesně navržených komponent, které společně umožňují stabilní a bezpečnou regulaci tlaku média. Konstrukce ventilu se liší podle druhu plynu, což ovlivňuje volbu materiálů a integrovaných bezpečnostních prvků přizpůsobených specifickým požadavkům provozu. Následující části detailně popisují technické parametry a hlavní části redukčních ventilů využívaných v praxi.

Materiály používané u redukčních ventilů

Materiály ventilů musí odolávat konkrétním chemickým a fyzikálním vlastnostem plynu, aby byla zajištěna dlouhodobá bezpečnost a spolehlivost. Například ventily pro kyslík jsou vyráběny z mosazi nebo nerezové oceli s povrchovou úpravou, která zabraňuje oxidaci a riziku vzniku jisker. Ventily pro acetylen obsahují pojistné prvky proti zpětnému šlehnutí plamene a používají materiály, které minimalizují riziko jiskření, například ocel a bronz.

• Ventily pro kyslík: mosaz, nerezová ocel s antioxidační povrchovou úpravou
• Ventily pro acetylen: ocel, bronz s integrovanou pojistkou proti zpětnému šlehnutí
• Ventily pro běžné plyny: kombinace plastových částí odolných tlaku, bronzu a oceli

Klíčové konstrukční komponenty redukčních ventilů

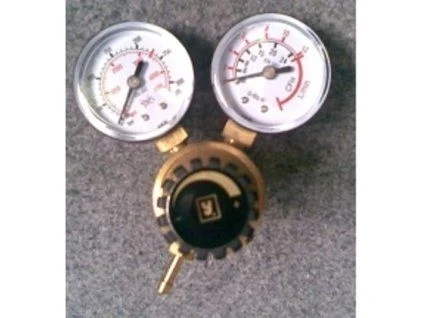

Redukční ventil obsahuje membránu, pružinu, ventilový mechanismus, manometry a filtr, které společně zajišťují přesnou regulaci výstupního tlaku bez ohledu na kolísání vstupního tlaku. Membrána, vyrobená z elastomerů nebo speciálních polymerů vhodných pro daný plyn, reaguje na tlakové změny a přenáší sílu na ventilový mechanismus. Pružina je předepnutá tak, aby vyrovnávala tlak média působícího na membránu a umožňovala stabilní nastavení výstupního tlaku. Ventilový mechanismus reguluje průtok plynu podle polohy membrány. Manometry měří tlak na vstupu i výstupu a jsou nezbytné pro kontrolu správné funkce ventilu. Filtr, často z nerezové oceli s jemností 0,3 mm nebo sítkem o velikosti pórů 80-100 µm, chrání vnitřní části ventilu před nečistotami a usazeninami.

• Membrána: elastomerová nebo polymerová, citlivá na tlakové změny
• Pružina: předepnutá kovová, nastavuje sílu proti membráně pro stabilní tlak
• Ventilový mechanismus: přesně reguluje průtok plynu podle polohy membrány
• Manometry: měří vstupní a výstupní tlak, zajišťují bezpečnou kontrolu
• Filtr: nerezová ocel, jemnost 0,3 mm nebo sítko 80-100 µm, zabraňuje zanesení ventilu

Tip: Při instalaci redukčního ventilu je nezbytné přesně nastavit výstupní tlak podle specifikace zařízení a pravidelně čistit nebo měnit filtr, aby se předešlo poškození membrány a zajišťovala dlouhodobá bezpečnost a spolehlivost ventilu. Častou chybou je zanedbání údržby filtru, což vede k nepravidelné regulaci tlaku a zkrácení životnosti ventilu.

Praktické použití redukčních ventilů v různých odvětvích

Redukční ventily slouží jako tlakové regulátory, které udržují konstantní tlak plynu nebo vody v různých aplikacích. Jejich princip činnosti spočívá v regulaci průtoku prostřednictvím membránového ventilu, který automaticky upravuje tlak na požadovanou hodnotu.

Jak fungují redukční ventily a kde se používají

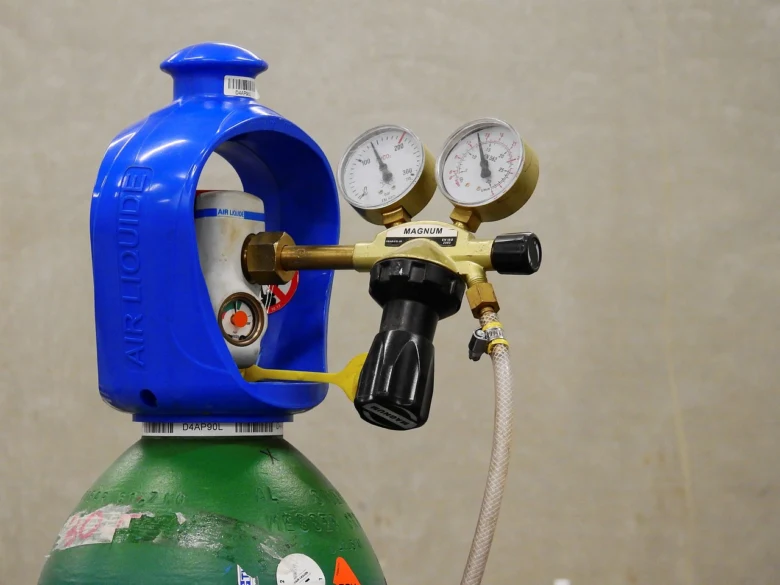

V praxi se redukční ventily využívají zejména ve svařování k bezpečné regulaci plynu, v topných systémech pro stabilizaci tlaku a zajištění optimálního výkonu kotlů, v průmyslových aplikacích pro přesnou regulaci médií a ve vodárenství, kde ventil HERZ pomáhá snižovat spotřebu vody až o 20 % díky efektivní regulaci průtoku a nastavení tlaku. Plynové ventily a bezpečnost ventilů doplňují systém tak, aby minimalizovaly riziko přetlaku.

• svařování – regulace tlaku ochranných plynů
• topení – účel a princip činnosti redukčních ventilů v topných systémech
• průmyslové aplikace – přesná kontrola průtoku a tlaku
• vodárenství – úspora vody díky ventilu HERZ

Tip: Při instalaci redukčního ventilu je důležité správné nastavení tlaku, protože nesprávné hodnoty mohou způsobit poruchy systému.

Správná instalace a nastavení redukčního ventilu

Správná instalace a nastavení redukčního ventilu jsou klíčové pro bezpečný a efektivní provoz systému. Následující postup a rady vám pomohou nastavit tlakový regulátor přesně podle potřeb a zajistit spolehlivou regulaci průtoku.

Postup kalibrace výstupního tlaku

Kalibrace redukčního ventilu zahrnuje jemné nastavení regulačního šroubu, kterým se upravuje výstupní tlak. Sledujte manometr, abyste dosáhli požadované hodnoty přesně podle technického listu výrobce. Přesné nastavení tlaku zajišťuje optimální funkci membránového ventilu a minimalizuje riziko poruch.

Bezpečnostní tipy při instalaci

Při instalaci plynového ventilu je nezbytné pevné připojení a pomalé otevírání ventilu, aby se předešlo nárazovému tlaku v systému. Po dokončení práce vždy uzavřete zdroj plynu a zkontrolujte těsnost spoje. Bezpečnost ventilů závisí také na správném nastavení tlaku a pravidelné údržbě, která zabraňuje únikům a nehodám.

1. Připojte redukční ventil pevně k potrubí – zajistěte těsnost bez úniků
2. Pomalu otevřete ventil – vyhněte se prudkým nárazům tlaku
3. Nastavte tlak podle výrobce – použijte regulační šroub a sledujte manometr
4. Zkontrolujte těsnost a bezpečnost ventilů – pravidelně provádějte kontrolu a údržbu

Tip: Nesprávné nastavení tlaku je častou chybou, která vede k selhání regulace průtoku a může ohrozit celý systém. Tento návod na správné použití redukčních ventilů pomůže předejít těmto problémům.

Údržba a diagnostika redukčních ventilů

Údržba redukčních ventilů je klíčová pro jejich spolehlivý provoz a správnou regulaci průtoku a tlaku v instalacích. Pravidelná kontrola a diagnostika pomáhá odhalit opotřebení, které může ovlivnit funkčnost membránového ventilu a dalších částí.

Diagnostika opotřebení membrány

Opotřebení membrány se obvykle projevuje kolísáním výstupního tlaku a nesprávným nastavením tlakového regulátoru. Pokud membrána ztrácí pružnost nebo je poškozená, dochází k nestabilní regulaci průtoku, což může vést ke zvýšenému zatížení plynového ventilu či jiných částí systému. Včasná výměna membrány je nezbytná pro zachování bezpečnosti ventilů a správné funkce redukčního ventilu.

Pravidelná kontrola a čištění filtrů

Údržba zahrnuje pravidelnou kontrolu těsnosti a čistotu filtrů, které zabraňují zanášení ventilu nečistotami. Zanesený filtr snižuje účinnost tlakové regulace a může způsobit poruchy. Doporučuji kontrolovat filtry minimálně jednou za půl roku a při zjištění usazenin je vyčistit nebo vyměnit.

Nejčastější chyby při nastavování redukčních ventilů

• Nastavení tlaku mimo doporučený rozsah vede k nadměrnému opotřebení membrány
• Nedostatečná diagnostika způsobuje zanedbání údržby a následné poruchy
• Ignorování pravidelného čištění filtrů snižuje životnost ventilu

Praktické tipy pro použití a nastavení redukčních ventilů zahrnují dodržování výrobních instrukcí a pravidelné kontroly tlakových hodnot pro optimální výkon.

Časté dotazy o redukčních ventilech (FAQ)

Otázka: Jaký je princip činnosti redukčního ventilu?

Princip činnosti je založen na rovnováze mezi tlakem média působícím na membránový ventil a předepnutou pružinou, což umožňuje stabilní nastavení tlaku výstupního média bez ohledu na kolísání vstupního tlaku.

Otázka: Jak se nastavuje redukční ventil na vodu?

Nastavení tlaku se provádí pomalým otáčením regulačního šroubu, přičemž tlakový regulátor sledujete na připojeném manometru, obvykle v rozmezí 1 až 6 barů podle požadavků systému.

Otázka: Co je redukční ventil a jak pracuje?

Redukční ventil slouží k regulaci průtoku a snížení tlaku média z vyšší hodnoty na požadovanou nižší úroveň, čímž chrání zařízení a zajišťuje bezpečnost ventilů v instalaci.

Otázka: Jaký je rozdíl mezi jednostupňovým a dvoustupňovým redukčním ventilem?

Jednostupňový ventil snižuje tlak v jednom kroku, zatímco dvoustupňový ventil provádí regulaci ve dvou krocích pro přesnější a stabilnější nastavení tlaku.

Otázka: K čemu slouží manometr u redukčního ventilu?

Manometr slouží k přesnému měření vstupního a výstupního tlaku, což usnadňuje správné nastavení a kontrolu funkce ventilu.

Otázka: Jak často je třeba kontrolovat redukční ventil?

Údržba a kontrola by měla probíhat minimálně jednou za 6 měsíců, včetně kontroly těsnosti a stavu membránového ventilu, aby se předešlo poruchám.

Otázka: Jaké bezpečnostní zásady platí při používání redukčních ventilů?

Při instalaci a údržbě vždy uzavřete přívod média, ventil otevírejte pomalu a dbejte na správné nastavení tlaku, což minimalizuje riziko netěsností a nehod.

Otázka: Kdy a proč se používají redukční ventily?

Používají se k ochraně zařízení a potrubí před přetlaky, k regulaci tlaku plynu nebo vody a ke stabilizaci průtoku v průmyslových i domácích instalacích.

Otázka: Jaký je maximální vstupní tlak u běžných redukčních ventilů?

Například ventil HERZ 3/4″ zvládá vstupní tlak 6 až 16 barů s výstupním nastavením v rozmezí 1 až 6 barů.

Otázka: Jaké jsou nejčastější chyby při nastavování redukčních ventilů?

Nejčastější je příliš rychlé otevírání ventilu a nesprávné nastavení tlaku, což může způsobit nestabilitu průtoku a ohrozit bezpečnost systému.

Otázka: Jak lze zjistit opotřebení membrány?

Opotřebení se projeví kolísáním výstupního tlaku nebo únikem média, což signalizuje nutnost výměny membrány pro zachování správné funkce ventilu.

Otázka: Jak se provádí instalace redukčního ventilu?

Instalace se provádí na vstupní potrubí s dodržením směru průtoku dle šipek na těle ventilu, připojení by mělo být pevné a bez napětí, aby byla zachována bezpečnost ventilů.

Otázka: Co je digitální redukční ventil?

Digitální ventil využívá elektronické řízení s displejem pro přesnou regulaci a monitorování tlaku, což zvyšuje efektivitu a usnadňuje nastavení průtoku.

Otázka: Jak redukční ventil šetří vodu?

Snížením a stabilizací tlaku omezí zbytečné průtoky a vodní rázy, což může vést k úspoře vody až o 20 % v domácích instalacích.

Otázka: Jaký materiál se používá u redukčních ventilů pro kyslík?

Používají se materiály odolné vůči oxidaci a korozi, například mosaz nebo nerez, aby se zabránilo nebezpečným chemickým reakcím v plynovém ventilu.

Otázka: Kdo by neměl používat redukční ventily?

Redukční ventily nejsou vhodné pro systémy s extrémně nestabilními médii nebo tam, kde je potřeba regulace tlaku v řádu milibarů, bez odborného dohledu a správného nastavení.
