5 spolehlivých způsobů, jak rozpoznat fázi a nulu ve vodičích

Rozpoznání fáze a nuly ve vodičích je klíčové pro bezpečnou práci s elektřinou a správné zapojení zařízení. Existuje několik způsobů, jak zjistit fázi multimetrem nebo zkoušečkou, a zároveň správně odlišit nulák od uzemnění. Přináším pět spolehlivých metod, které vám pomohou vyhnout se chybám a rizikům při práci s elektrickými obvody.

Jak vizuálně rozpoznat fázi a nulový vodič podle barevného značení

Identifikace fázového (L) a nulového (N) vodiče vychází z evropských norem IEC, které stanovují přesné barevné značení vodičů v elektroinstalacích. V moderních instalacích je nulový vodič vždy modrý, ochranný vodič má žlutozelenou izolaci a fázové vodiče jsou hnědé, černé nebo šedé. Toto platí jak pro jednofázové sítě 230 V, tak pro třífázové sítě 400 V, kde jsou fáze označeny jako L1 (hnědá), L2 (černá) a L3 (šedá).

Ve starších elektroinstalacích, zejména před rokem 2000, však může být barevné značení nejednoznačné, například všechny vodiče mohou být bílé nebo černé bez rozlišení. V takových případech je nutné vodiče ověřit měřením, protože vizuální identifikace sama o sobě není spolehlivá.

Tip: V některých starších instalacích může být nulový vodič označen bílou nebo šedou barvou, což není v souladu s normou. Proto doporučuji vždy ověřit správnost barevného značení pomocí měřicích přístrojů, aby nedošlo k záměně fáze s nulou.

Barevné značení vodičů je základní metodou identifikace, ale nikdy nesmí být jediným kritériem. Vizuální rozpoznání je vhodné zejména pro rychlou orientaci, ale pro bezpečnou práci s elektroinstalací je nezbytné vodiče vždy potvrdit měřením napětí nebo odporu.

Jak určit fázi a nulu pomocí zkoušečky napětí (vadasky, indikačního šroubováku)

Pro určení, jak poznat fázi a nulu ve vodičích, se často používají jednoduché zkoušečky napětí, jako je vadaska a indikační šroubovák. Každý z těchto přístrojů funguje na odlišném principu a má svá specifika, která ovlivňují spolehlivost měření.

Princip fungování vadasky

Vadaska obsahuje doutnavku, která svítí, pokud mezi měřenými vodiči existuje napětí. Doutnavka zároveň zatěžuje obvod, což umožňuje přesnější určení přítomnosti fázového vodiče. Vadaska tak měří napětí přímo a pomáhá rozlišit fázi od nulového vodiče podle toho, kde svítí – mezi fází a nulou či zemí. Tento způsob je spolehlivý pro základní orientaci v elektroinstalaci.

Vliv indukovaného napětí na spolehlivost indikačního šroubováku

Indikační šroubovák rozsvítí kontrolku při kontaktu s fázovým vodičem, ale může také reagovat na indukované napětí, které vzniká v sousedních vodičích bez skutečného napětí. Toto indukované napětí snižuje spolehlivost měření, protože šroubovák může nesprávně indikovat fázi i na nulovém vodiči nebo uzemnění. Proto je vhodné kombinovat měření s jinými metodami a ověřovat výsledky.

Bezpečnostní upozornění při použití zkoušeček

Při práci s vadaskou a indikačním šroubovákem vždy dodržujte základní bezpečnostní pravidla. Než začnete měřit, vypněte proud v daném obvodu, abyste předešli úrazu elektrickým proudem. Používejte pouze nářadí s izolovanými rukojeťmi a nikdy nespoléhejte pouze na jeden typ zkoušečky. Pro komplexnější posouzení je vhodné využít i multimetr s označením fáze a nuláku.

1. Vypnout proud – zajistit bezpečné podmínky pro měření
2. Použít vadasku – změřit napětí mezi vodiči a identifikovat fázi
3. Ověřit indikačním šroubovákem – kontrola přítomnosti fázového vodiče
4. Vyhodnotit možný vliv indukovaného napětí – nepřijmout výsledek bez další kontroly
5. Použít multimetr – potvrdit přesné označení fáze a nuláku

Tip: Pro správné rozeznání fáze a nuláku zkoušečkou je vhodné kombinovat metody a v případě pochybností konzultovat odborníka. Více informací o elektrických vodičích a jejich označení naleznete na Wikipedia – Elektroinstalace.

Jak přesně měřit fázi a nulu multimetrem: nastavení a postup

Přesné měření fáze a nuly multimetrem vyžaduje správné nastavení přístroje a bezpečný postup. Následující podsekce popisují krok za krokem, jak zjistit fázi multimetrem a odlišit fázový vodič od nulového v elektrickém vedení.

Nastavení multimetru pro správné měření

Multimetr nastavte na režim střídavého napětí, označený jako ACV nebo V~. Tento režim je nezbytný pro měření napětí v elektrických obvodech s proměnlivým proudem. Správné nastavení zajistí přesné zobrazení hodnot napětí mezi vodiči. Pokud byste zvolili nesprávný režim, výsledky měření by mohly být zkreslené nebo nulové.

Postup měření fáze a nuly multimetrem

1. Připojte červenou sondu multimetru na jeden z vodičů a černou sondu na druhý vodič.
2. Změřte napětí mezi vodiči – mezi fázovým a nulovým vodičem by mělo být přibližně 220-230 V.
3. Pro potvrzení nulového vodiče připojte černou sondu na zem a červenou na vodič, který považujete za nulový; napětí by mělo být blízko 0 V.
4. Výsledek pomůže správně označit fázi a nulu ve vodičích podle naměřených hodnot.

Tento postup umožňuje snadno zjistit, který vodič je fáze a který nulák, a to i bez speciálního označení vodičů.

Bezpečnostní tipy při měření multimetrem

1. Vypněte napájení před jakýmkoliv zapojením měřicích sond.
2. Používejte izolační rukavice a nepracujte v mokrém prostředí.
3. Zkontrolujte funkčnost sond a správné nastavení multimetru před měřením.
4. Dodržujte bezpečnostní pravidla, abyste se vyhnuli úrazu elektrickým proudem.

Tip: Častá chyba je měřit bez vypnutí jističe, což může vést k nebezpečným zkratům nebo úrazům. Měření napětí musí vždy probíhat s maximální opatrností a správnou technikou.

Domácí metody na rozlišení fáze a nuly a jejich rizika

Vizuální identifikace a barevné značení vodičů

Barevné označení vodičů podle mezinárodních norem IEC a evropských standardů je základním vodítkem pro rozlišení fáze a nuly. Nulový vodič (N) má modrou izolaci, ochranný vodič (PE) je žlutozelený a fázové vodiče (L) bývají hnědé, černé nebo šedé. V jednofázových instalacích 230 V je fáze obvykle hnědá, zatímco ve třífázových 400 V jsou fáze označeny jako L1 (hnědá), L2 (černá) a L3 (šedá). U starších elektroinstalací z doby před rokem 2000 se často setkáte s vodiči bez barevného značení, například všechny jsou bílé nebo černé, což výrazně zvyšuje riziko chybné identifikace.

Tip: Barevné značení je pouze orientační, proto je vždy nutné vodiče ověřit měřením, abyste předešli nebezpečí úrazu elektrickým proudem.

Použití zkoušeček napětí (vadaska, indikační šroubovák)

Zkoušečky napětí jsou nejběžnějšími nástroji pro rozlišení fáze a nuly. Vadaska, vybavená doutnavkou, umožňuje měření napětí mezi vodiči a zatížení obvodu, což pomáhá určit pořadí fází L1, L2 a L3 podle intenzity svitu. Indikační šroubovák rozsvítí kontrolku při kontaktu s fázovým vodičem, avšak může reagovat i na indukované napětí, což snižuje jeho spolehlivost. Bezdotykové testery a displejové vadasky někdy indikují napětí i při jeho absenci kvůli indukovanému napětí z vedlejších kabelů, což může vést k mylnému závěru.

Bezpečnostní upozornění: Při práci se zkoušečkami vždy používejte izolační rukavice a dbejte na správné držení přístroje, aby nedošlo k úrazu. Nikdy se nespoléhejte pouze na bezdotykové testery.

Měření multimetrem

Multimetr v režimu střídavého napětí (ACV nebo V~) je nejpřesnější nástroj pro určení fáze a nulového vodiče. Při měření napětí mezi fází a nulou byste měli naměřit hodnotu přibližně 220-230 V. Napětí mezi nulou a zemí se pohybuje kolem 0 V. Odpor mezi nulovým a ochranným vodičem (PE) by měl být nízký, typicky do 200 ohmů, přičemž odpor na ochranném vodiči bývá nižší než na nulovém. Při měření je nezbytné vypnout napájení v rozvodnici a používat multimetr s funkčními sondami a správným nastavením.

Tip: Častou chybou je měření bez vypnutí napětí nebo použití poškozených sond, což může vést k nesprávným výsledkům a ohrožení bezpečnosti.

Domácí a improvizované metody (s vysokým rizikem)

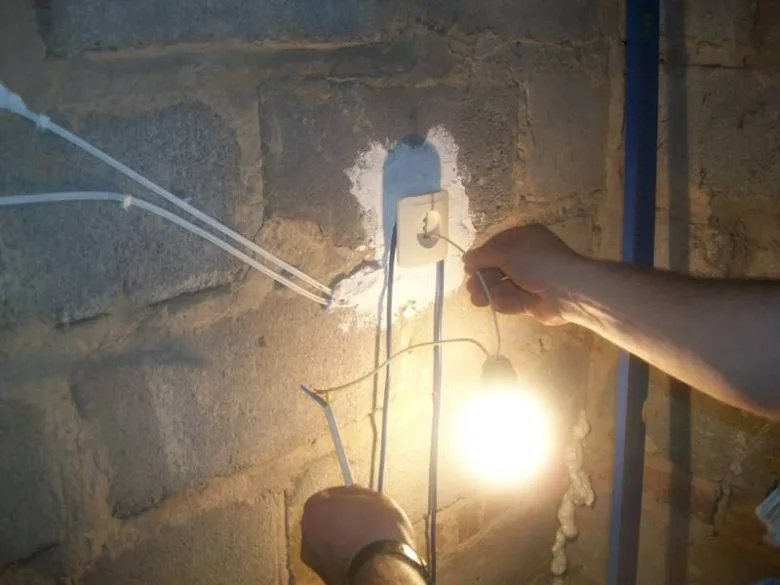

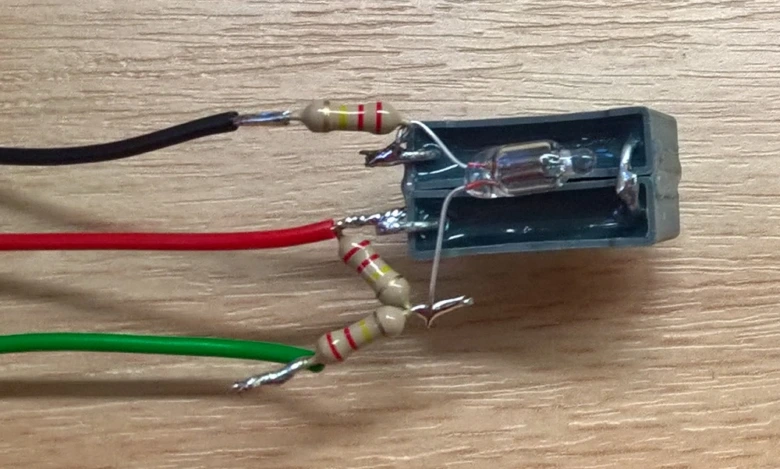

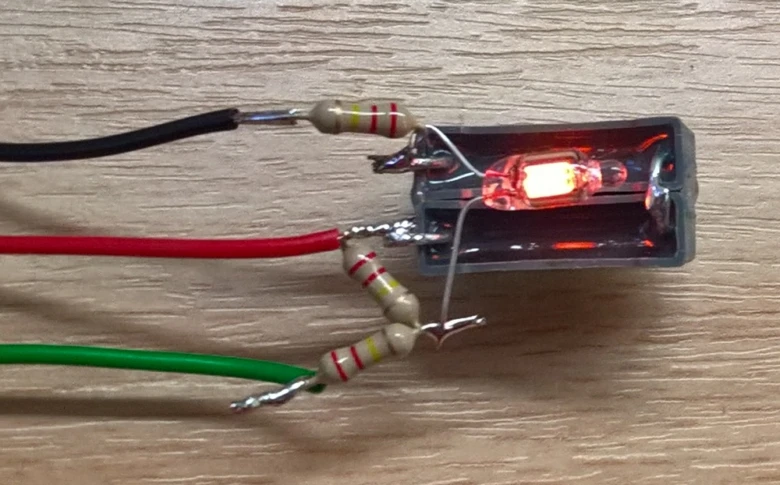

Mezi domácí způsoby rozlišení vodičů patří použití žárovky připojené na dva dráty délky cca 50 cm, kde fáze způsobí rozsvícení žárovky. Neonová žárovka může indikovat fázi slabým světlem. Metoda s bramborou využívá odpor přibližně 1 MΩ a po 5-10 minutách ztmavne řez brambory u fázového vodiče. V DC obvodu lze ponořit dva dráty do vody a vodič, u kterého se tvoří bubliny, je mínus. Tyto metody jsou však nepřesné, nebezpečné a mohou vést k nečekaným zkratům, poškození elektroinstalace nebo úrazu elektrickým proudem.

Odborná rada: Domácí improvizované metody nejsou vhodné pro bezpečnou identifikaci vodičů a měly by být používány pouze v krajních případech s maximální opatrností, případně vůbec ne.

Bezpečnostní opatření při identifikaci vodičů

Před jakoukoliv manipulací s elektroinstalací vždy vypněte napájení v hlavním rozvaděči. Používejte izolační rukavice a nářadí s dielektrickou ochranou minimálně 1000 V. Nedotýkejte se holých vodičů rukou ani kovových částí přístrojů. Používejte pouze certifikované a pravidelně kalibrované měřicí přístroje. Nesprávná identifikace vodičů může způsobit vážné úrazy nebo požár.

Tip: Pro bezpečnost a přesnost doporučuji kombinovat vizuální kontrolu barevného značení s měřením multimetrem nebo kvalitní zkoušečkou napětí. Domácí metody jsou rizikové a nejsou vhodné pro běžné použití.

Bezpečnostní pravidla při práci s elektrickými vodiči

Při určování fáze a nulového vodiče je nezbytné dodržovat bezpečnostní pravidla, která minimalizují riziko úrazu elektrickým proudem. Prvním a základním krokem je vždy vypnutí napájení v hlavní rozvodnici před jakoukoliv manipulací s vodiči. Použití izolačních rukavic s minimální dielektrickou pevností 1000 V a nářadí s certifikací podle normy EN 60900 výrazně snižuje riziko průrazu elektrického napětí.

Pro měření doporučuji používat pouze certifikované přístroje, například multimetry s funkcí měření střídavého napětí (ACV) a zkoušečky fáze s jasným označením rozsahu a polarity. Při práci s vodiči nikdy nedotýkejte holých částí rukama ani neprovádějte měření za připojeného napětí bez odpovídající ochrany. Vzdálenost rukou od vodičů by měla být minimálně 10 cm, aby se předešlo náhodnému kontaktu.

• Vypněte hlavní jistič nebo pojistku v rozvodnici před jakoukoliv manipulací.
• Používejte izolační rukavice s dielektrickou pevností alespoň 1000 V.
• Pracujte s nářadím a měřicími přístroji certifikovanými dle EN 60900.
• Nepřibližujte ruce k holým vodičům na méně než 10 cm.
• V případě pochybností vyhledejte odbornou pomoc.

Tip: Častou chybou je spoléhání se pouze na vizuální barevné značení vodičů bez ověření měřením, což může vést k nebezpečným omylům, zejména ve starších instalacích s nejednoznačným značením. Pro bezpečné rozlišení fáze a nuláku kombinujte vizuální kontrolu s měřením multimetrem nebo kvalitní zkoušečkou napětí.

Postupy pro identifikaci vodičů ve starších instalacích bez barevného značení

Ve starších elektroinstalacích bez barevného značení je rozlišení fázového a nulového vodiče složitější a vyžaduje přesné měření. Následující postupy pomohou zjistit, kde je fáze a kde nula ve vodičích, a zároveň upozorní na bezpečnostní rizika spojená s prací v takových instalacích.

Charakteristika starších elektroinstalací

Starší elektroinstalace často používají vodiče bez barevného značení, nejčastěji bílé nebo černé, což výrazně ztěžuje jejich rozlišení. Absence jasného označení fáze a nuláku zvyšuje riziko chyb při zapojování a vyžaduje použití měřicích přístrojů.

Měření napětí a odporu pro identifikaci vodičů

Pro správné rozlišení vodičů použijte multimetr nebo zkoušečku:

1. Měření napětí – změřte napětí mezi vodiči; při správném zapojení ukáže přístroj 220-230 V mezi fázovým a nulovým vodičem.
2. Měření odporu – odpojte vodiče od sítě a změřte odpor mezi nulovým vodičem a ochranným vodičem; měl by být velmi nízký, což pomáhá odlišit nulák od uzemnění.
3. Kontrola označení – pokud je možné, hledejte označení fáze L nebo nuláku N na přístrojích nebo rozvaděči, ale ve starších instalacích často chybí.

Bezpečnostní doporučení pro práci ve starých instalacích

Při práci v instalacích bez barevného značení vždy vypněte napájení a ověřte jeho stav zkoušečkou. Používejte izolační rukavice a nástroje s izolovanými rukojeťmi. Zvýšená opatrnost je nezbytná, protože nesprávné určení vodičů může vést k úrazu elektrickým proudem.

Tip: Častá chyba je spoléhání se pouze na vizuální kontrolu vodičů bez ověření měřením, což může způsobit záměnu fáze s nulou. Pro koho se tento postup hodí? Pro elektrikáře a kutily pracující se staršími rozvody bez barevného značení, ale ne pro laiky bez potřebných měřicích přístrojů a znalostí.

Časté dotazy

Jak poznat fázi a nulák ve vodičích?

Fázi poznáte podle barev hnědá, černá nebo šedá, nulový vodič je modrý, ověřte měřením napětí 220-230 V multimetrem.

Jak se značí fáze a nulák v elektroinstalaci?

Fázové vodiče jsou hnědé, černé nebo šedé, nulový vodič je modrý, ochranný žlutozelený podle norem IEC.

Jak zjistit fázi a nulu bez přístrojů?

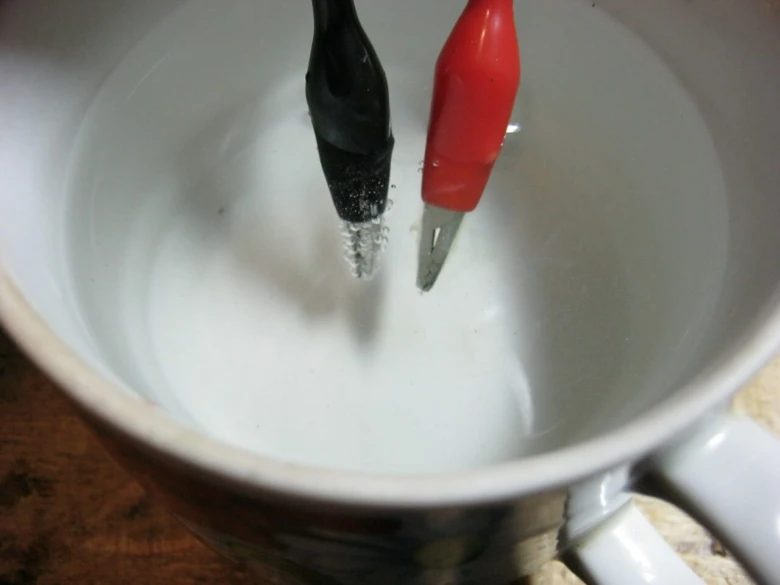

Metody jako žárovka nebo brambora jsou nepřesné a nebezpečné, doporučuje se použití zkoušečky nebo multimetru.

Jak správně používat multimetr k měření fáze a nuly?

Nastavte multimetr na střídavé napětí (ACV), měřte mezi vodiči, fáze a nula by měly ukázat 220-230 V.

Jak rozlišit nulový vodič od ochranného?

Měření odporu mezi nulou a zemí ukáže u ochranného vodiče nižší odpor než u nulového, obvykle do 200 ohmů.

Jak postupovat při identifikaci vodičů v starší elektroinstalaci?

Vodiče bez barevného značení měřte multimetrem na napětí a odpor, vždy vypněte proud a používejte ochranné pomůcky.

Proč může indikační šroubovák ukazovat fázi i když není připojená?

Může reagovat na indukované napětí z okolních vodičů, proto není 100% spolehlivý.

Jak bezpečně pracovat s vodiči při identifikaci fáze a nuly?

Vypněte proud v rozvodnici, používejte izolační rukavice a certifikované měřicí přístroje.

Co dělat, když neznáte barevné značení vodičů?

Použijte multimetr nebo zkoušečku napětí k ověření vodičů a neváhejte konzultovat s odborníkem.

Jaké jsou rizika domácích metod rozlišení fáze a nuly?

Metody jako brambora nebo žárovka jsou nepřesné a mohou vést k úrazu elektrickým proudem, proto se nedoporučují.

Jak určit fázi a nulu pomocí zkoušečky napětí?

Použijte zkoušečku napětí (vadasku) a přiložte ji ke vodiči; pokud se rozsvítí, jedná se o fázi, nulák nezpůsobí svit.

Jak správně rozlišit nulový vodič od ochranného vodiče?

Nulový vodič je obvykle modrý a je spojen s uzemněním v rozvaděči, zatímco ochranný vodič je zelenožlutý; měření odporu mezi vodiči pomůže jejich identifikaci.
