Jak připojit vodovodní potrubí bez svařování praktické návody

Připojení vodovodního potrubí bez svařování nabízí rychlé a spolehlivé řešení zejména u PE trubek DN 32. Svěrné tvarovky umožňují mechanické spojení potrubí, které zvládnete sami bez speciálních nástrojů. Správná instalace a tlakové zkoušky zajistí dlouhodobou těsnost a bezpečnost celého systému.

Jaké materiály vodovodních trubek lze používat bez svařování?

Vodovodní potrubí bez svařování se nejčastěji realizuje pomocí PE-HD trubek s průměrem DN 32 mm a PP-RCT trubek, které mají teplotní odolnost do 70 °C. Tyto materiály umožňují spolehlivé spojení bez nutnosti svařování, využívají se svěrné tvarovky nebo jiné mechanické spojení potrubí, což zjednodušuje instalaci i případné opravy.

PE-HD trubky DN 32 jsou odolné vůči chemickým vlivům a mechanickému namáhání, proto se hodí zejména pro studenou vodu. PP-RCT trubky navíc zvládají vyšší teploty, což je důležité u rozvodů teplé vody. Barevné označení trubek výrazně usnadňuje rozlišení – modré jsou určeny pro studenou a červené pro teplou vodu.

Jaké jsou způsoby připojení vodovodních trubek bez svařování

• Svěrné tvarovky – rychlé a spolehlivé mechanické spoje bez speciálního nářadí
• Kompresní spojky – vhodné pro řezání plastových trubek a jednoduchou montáž
• Spojky s O-kroužky – umožňují snadnou demontáž a opětovné použití
• Tlakové zkoušky potrubí – doporučená kontrola těsnosti před zakrytím potrubí v pískovém loži

Tip: Na co si dát pozor – nesprávné řezání plastových trubek může poškodit těsnění svěrných tvarovek a způsobit netěsnosti.

Tento způsob instalace se hodí pro většinu běžných domácích rozvodů, ale ne pro vysokotlaké průmyslové aplikace, kde je svařování stále standardem.

Jak vybrat správné svěrné tvarovky pro připojení potrubí?

Pro připojení vodovodního potrubí bez svařování představují mechanické svěrné tvarovky spolehlivé a rychlé řešení. U PE trubek DN 32 mm (vnější průměr 32 mm, tloušťka stěny 3,0 mm u PN16) umožňují tyto tvarovky zasunutí trubky a dotažení převlečné matice bez nutnosti speciálního nářadí. Spoj je tak těsný a pevný, přičemž lze tvarovky snadno demontovat a opětovně použít.

Svěrné tvarovky, například italské značky Unidelta, jsou určeny především pro PE-HD materiál, který je standardem pro vodovodní rozvody. U PPR trubek je spojování bez svařování méně běžné, protože většina instalací využívá svařování za tepla při cca 280 °C. Nicméně existují svěrné tvarovky kompatibilní i s PPR trubkami, pokud odpovídají průměru a tloušťce stěny.

Při výběru tvarovek je nutné zohlednit průměr potrubí, materiál (PE-HD vs PPR) a tlakové zatížení, které zpravidla odpovídá PN16 (maximální provozní tlak 1,6 MPa). Správná montáž vyžaduje precizní řez plastových trubek speciálními řezačkami, aby nedošlo k poškození těsnění. Položení potrubí do pískového lože o minimální tloušťce 10 cm chrání trubky před mechanickým poškozením a prodlužuje životnost spoje.

Jak spojit PE a PPR trubky bez svařování

• Vyberte svěrnou tvarovku přesně podle průměru potrubí (např. DN 32 pro PE trubky) a kompatibilního materiálu
• Připravte čistý řez trubky pomocí speciálních kleští nebo řezačky, odstraňte všechny otřepy
• Nasuňte svěrnou tvarovku na trubku a pevně dotažením převlečné matice zajistěte těsný spoj
• Proveďte tlakové zkoušky potrubí s tlakem minimálně 1,5 MPa po dobu několika hodin pro ověření těsnosti
• Vyhněte se časté chybě: nedotažená převlečná matice nebo špatně zarovnané trubky způsobují netěsnosti a riziko úniku vody

Tip: Svěrné tvarovky bez svařování jsou ideální pro rychlé montáže a opravy, zejména v instalacích s PE trubkami DN 32. Pro trvalé a rozsáhlé rozvody s vyššími nároky na odolnost doporučuji zvážit svařované spoje, které lépe odolávají dlouhodobému zatížení a teplotním výkyvům.

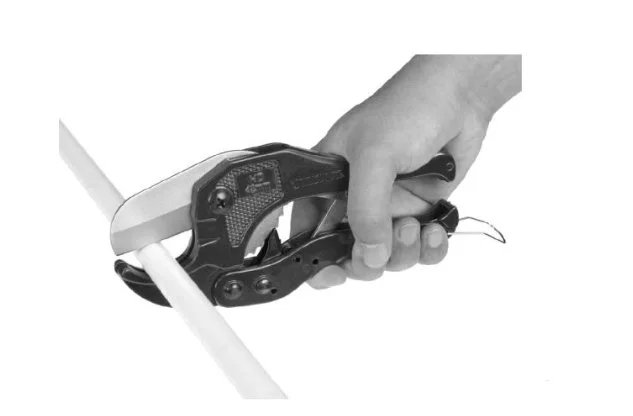

Jak připravit a nařezat potrubí pro instalaci bez svařování?

Řezání plastových trubek představuje základní krok pro správné mechanické spojení vodovodního potrubí bez svařování. Použití speciální řezačky na plast zaručuje hladký a přesný řez bez otřepů, které by mohly poškodit těsnění svěrných tvarovek a způsobit netěsnost spoje. Řezání flexou se nedoporučuje, protože vytváří hrubé otřepy a nerovnosti, které komplikují montáž a snižují těsnost spoje.

Pro správnou přípravu trubek dodržte tento postup:

• Vyberte řezačku na plast určenou pro PE trubky DN 32 (vnější průměr 32 mm, tloušťka stěny 3,0 mm u PN16) nebo jiný odpovídající průměr.
• Řežte trubku kolmo s maximální pečlivostí, aby byl řez rovný a hladký bez zkosení.
• Odstraňte drobné otřepy a případné nerovnosti pomocí speciálního nože na odjehlení nebo jemného pilníku.
• Ujistěte se, že konec trubky je čistý, suchý a bez mastnoty či nečistot, které by mohly ovlivnit těsnost spoje.
• Při instalaci dodržte hloubku uložení potrubí mezi 80 až 120 cm pod terénem a položte trubku na pískové lože o tloušťce minimálně 10 cm, které chrání před poškozením ostrými kameny.

Chyby při připojování vodovodních trubek bez svařování a jak se jim vyhnout

Častou chybou je použití flexy pro řezání, což vede k nerovným okrajům s otřepy a následnému netěsnění spoje. Dalším častým problémem bývá nedostatečné očištění konců trubek od nečistot a mastnoty před montáží, což snižuje kvalitu mechanického spojení. Doporučuje se vždy používat vhodnou řezačku na plast a pečlivě kontrolovat stav řezaných konců.

Tip: Kvalita řezu výrazně ovlivňuje pevnost a těsnost spoje, což je zásadní pro úspěšné provedení tlakové zkoušky potrubí a dlouhodobou spolehlivost instalace bez svařování.

Jak krok za krokem připojit vodovodní potrubí bez svařování?

Jak připojit vodovodní potrubí bez svařování rychle a bezpečně? Tento návod na spojení vodovodních trubek bez svařování krok za krokem vám pomůže zvládnout montáž spolehlivě a s minimem nářadí.

Příprava trubek a nářadí

Připravte PE trubky DN 32 na přesnou délku pomocí řezačky plastových trubek, která zajistí čistý řez bez otřepů. Následně připravte svěrné tvarovky, které slouží k mechanickému spojení potrubí bez svařování. Dbejte na správné nářadí pro pevné dotažení převlečné matice.

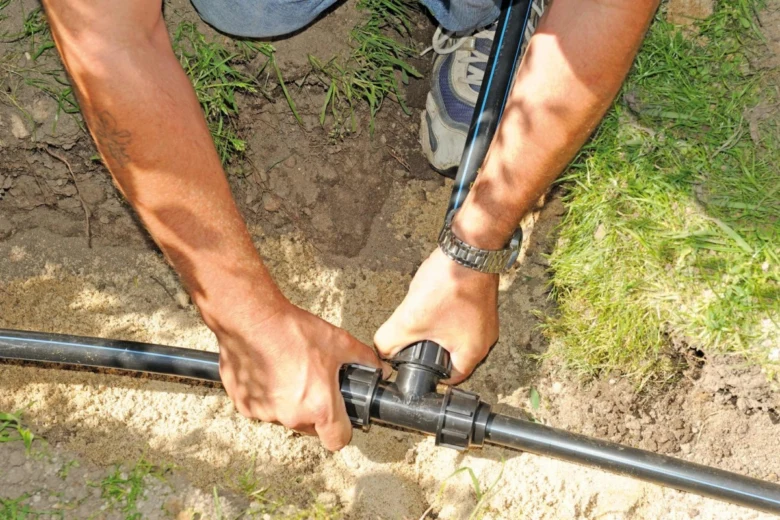

Nasazení svěrných tvarovek

Trubku zasuňte dostatečně hluboko do svěrné tvarovky, kde těsnicí prvky zajistí nepropustnost spoje. Správné nasazení tvarovky je základ kvalitního spoje. Nevhodné nasazení může způsobit netěsnosti nebo snížení životnosti spoje.

Dotažení a kontrola spoje

Pevně dotažená převlečná matice zajistí těsnost a pevnost spoje. Po montáži proveďte tlakové zkoušky potrubí, aby se ověřila správná montáž a absence netěsností. Správná montáž prodlužuje životnost spoje i přes 50 let.

1. Řezání plastových trubek – zajistěte rovný a čistý řez bez otřepů
2. Nasazení svěrné tvarovky – trubku zasuňte až na doraz s těsnicími prvky
3. Dotažení převlečné matice – pevně utáhněte pro zajištění těsnosti
4. Tlaková zkouška potrubí – ověřte nepropustnost spoje

Tip: Častou chybou je nedostatečné dotažení převlečné matice, což vede k únikům vody. Pro montáž bez svařování se svěrnými tvarovkami se hodí zejména pro instalace s PE trubkami DN 32 a pískovým ložem potrubí, kde je mechanické spojení potrubí výhodou. Pro rozsáhlé a tlakové rozvody však doporučuji zvážit i jiné metody spojování.

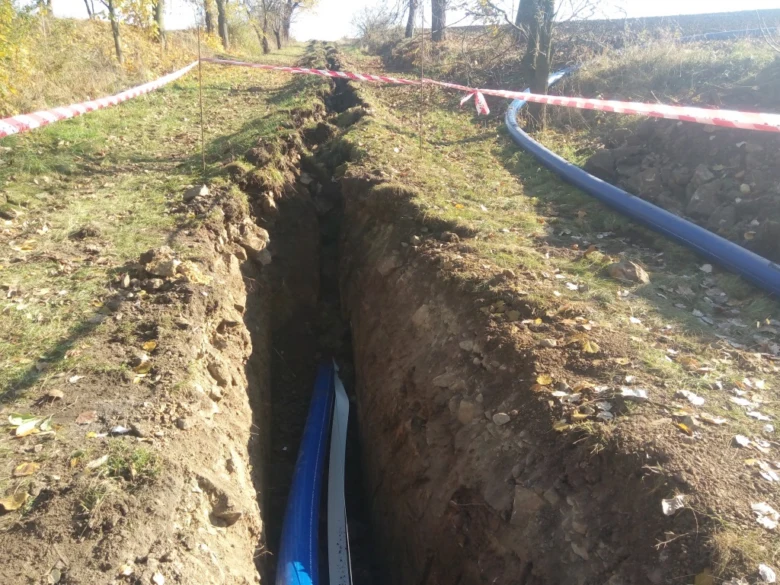

Jak správně uložit potrubí do země a zajistit jeho ochranu?

Pro správné uložení vodovodního potrubí do země je klíčové dodržet doporučenou hloubku a zajistit ochranu potrubí před mechanickým poškozením. Tato opatření významně prodlužují životnost instalace a usnadňují následné způsoby připojení vodovodního potrubí bez svařování.

Jak správně připravit pískové lože pro uložení potrubí?

Pískové lože by mělo být rovnoměrně rozprostřeno v tloušťce přibližně 10 cm v hloubce 80-120 cm pod terénem. Tento štěrkodrťový podklad chrání potrubí před ostrými kameny a nerovnostmi podloží, které by mohly způsobit mechanické poškození. Správně připravené pískové lože rovněž minimalizuje deformace PE trubek DN 32 a usnadňuje tlakové zkoušky potrubí po instalaci. Při řezání plastových trubek je důležité zajistit čisté a rovné řezy, aby montáž pomocí svěrných tvarovek a mechanického spojení potrubí proběhla bez problémů.

Kdy lze uložit RC trubky bez pískového lože?

RC trubky vynikají vysokou odolností, proto je možné je ukládat přímo do země bez nutnosti pískového lože. Přesto se pro dlouhodobou životnost a spolehlivost doporučuje pískové lože 10 cm použít i u těchto trubek. Toto opatření snižuje riziko poškození během výkopových prací i při následném provozu. Bez pískového lože hrozí vyšší riziko mechanického poškození, zejména při tvrdším podloží. Pro správné napojení vodovodního potrubí bez svařování je vhodné vždy zhodnotit konkrétní podmínky uložení a přizpůsobit ochranná opatření.

• Hloubka uložení: 80-120 cm pod terénem
• Pískové lože tloušťky 10 cm chrání potrubí před kameny
• RC trubky lze ukládat bez pískového lože, ale s doporučením jeho použití
• Mechanické spojení potrubí a svěrné tvarovky vyžadují přesné a čisté řezy trubek

Jak provést tlakové zkoušky a kontrolu těsnosti spojů?

Jak dlouho by měla trvat tlaková zkouška a co sledovat?

Tlaková zkouška vodovodního potrubí bez svařování by měla trvat minimálně 2 až 3 hodiny, aby bylo možné spolehlivě odhalit netěsnosti. Potrubí se natlakuje vzduchovou pumpou nebo vodou na provozní tlak, který u PE trubek DN 32 s mechanickými svěrnými tvarovkami obvykle činí 1,5 až 2 MPa (15-20 barů). Během zkoušky sledujte pokles tlaku na manometru, který nesmí přesáhnout 0,1 MPa za hodinu. Vizuálně kontrolujte spoje, zejména u svěrných tvarovek, kde se únik projeví kapáním vody nebo slyšitelným syčením vzduchu. Potrubí musí zůstat odkryté, aby bylo možné okamžitě lokalizovat netěsnost bez překážek, jako je pískové lože nebo omítka.

Proč je důležité nechat potrubí po zkoušce vysušit?

Po tlakové zkoušce vodou je nezbytné potrubí nechat odkryté a vysušit, protože uvnitř může vzniknout kondenzace způsobující vlhkost. Kondenzovaná voda může degradovat těsnění mechanických spojů a při nízkých teplotách zvyšuje riziko poškození trubek i kovových částí spojení korozí. Vysušení potrubí prodlužuje životnost rozvodu a zajišťuje spolehlivost instalace. U vzduchové tlakové zkoušky se kondenzace netvoří, ale je nutné dbát na správné dotažení svěrných tvarovek, aby nedocházelo k únikům. Tento postup je zvláště důležitý u PE trubek DN 32, kde mechanické spoje vyžadují precizní instalaci.

• Natlakujte potrubí vzduchovou pumpou nebo vodou na provozní tlak 1,5-2 MPa
• Sledujte pokles tlaku na manometru, nepřesahujte 0,1 MPa za hodinu
• Kontrolujte spoje vizuálně, zejména svěrné tvarovky a mechanická spojení
• Nechte potrubí odkryté během celé tlakové zkoušky pro snadnou lokalizaci úniků
• Po zkoušce vodou nechte potrubí vysušit, aby se zabránilo kondenzaci a poškození spojů

Tip: Častou chybou je zakrytí potrubí před dokončením tlakové zkoušky, což znemožňuje včasné odhalení netěsností a může vést k pozdějším haváriím. Pro koho se tlaková zkouška vzduchem hodí, jsou menší instalace s rychlou kontrolou, zatímco tlaková zkouška vodou je vhodnější pro rozsáhlejší rozvody, kde je potřeba simulovat reálný provozní tlak.

Jaké jsou nejčastější chyby při připojování bez svařování a jak se jim vyhnout?

Při instalaci vodovodních trubek bez svařování se často setkáme s několika základními chybami, které výrazně ovlivňují životnost potrubí i jeho funkčnost. Nejčastěji dochází k mělkému uložení potrubí – hloubka pod 80 cm nechrání PE trubky DN 32 dostatečně před mechanickým poškozením a mrazem. Dalším častým problémem je nedotažení svěrných tvarovek a mechanických spojení potrubí, což vede k netěsnostem a vyžaduje opravu.

Chybí také správné pískové lože potrubí o tloušťce minimálně 10 cm, které zajišťuje rovnoměrné rozložení tlaku a chrání trubky před ostrými kameny. Při řezání plastových trubek se doporučuje čistý a rovný řez, aby těsnění správně dosedlo a nedošlo k poškození spoje.

• Mělké uložení potrubí pod 80 cm zvyšuje riziko porušení
• Nedotažené tvarovky způsobují netěsnosti a únik vody
• Absence pískového lože zkracuje životnost potrubí
• Poškozené těsnění při spojování vede k únikům
• Nesprávné řezání trubek ztěžuje správné mechanické spojení

Jak postupovat při instalaci vodovodních trubek bez svařování proto zahrnuje důkladné dodržování těchto pravidel. Chyby při připojování vodovodních trubek bez svařování a jak se jim vyhnout jsou klíčové pro dlouhodobou spolehlivost systému. Pro správné spojení PE a PPR trubek bez svařování doporučuji pečlivě kontrolovat dotažení tvarovek a použít kvalitní těsnění.

Jak opravit netěsné spoje bez svařování?

Netěsný spoj v potrubí poznáte podle kapání vody nebo vlhkosti kolem spoje. Nejjednodušší opravou je dotažení matice, která svírá těsnění a zajišťuje mechanické spojení potrubí. Pokud únik vody přetrvává, pomůže výměna těsnění za nové, vhodné zejména u svěrných tvarovek a PE trubek DN 32. V některých případech je nezbytné vyměnit celou tvarovku, aby bylo dosaženo správné těsnosti bez svařování.

Praktické návody na připojení vodovodních trubek bez svařování často zdůrazňují význam pravidelné údržby potrubí a tlakových zkoušek potrubí. Tyto kontroly odhalí netěsnosti včas a prodlouží životnost celého systému, zvláště pokud je potrubí uloženo v pískovém loži, kde je riziko poškození řezáním plastových trubek vyšší.

1. Identifikace netěsného spoje – zkontrolujte vlhkost a kapání kolem spoje
2. Dotažení matice – použijte vhodný klíč pro pevné utažení bez poškození
3. Výměna těsnění – demontujte tvarovku a nahraďte těsnění nové kvality
4. Výměna tvarovky – pokud těsnění nestačí, nahradíte celý spojovací díl
5. Provedení tlakové zkoušky – ověřte těsnost po opravě před opětovným použitím

Tip: Častá chyba je přetahování matice, které může poškodit těsnění a způsobit větší únik. Údržba potrubí s pravidelnými kontrolami a správným uložením v pískovém loži minimalizuje riziko opakovaných netěsností.

Jak přizpůsobit instalaci potrubí různým typům staveb?

Jak připojit vodovodní potrubí bez svařování je třeba přizpůsobit typu stavby, protože dřevostavby, zděné domy i technické místnosti vyžadují odlišný přístup k upevnění, izolaci a hloubce uložení potrubí. V dřevostavbách je nutné použít tepelnou izolaci, která zabraňuje kondenzaci a tepelným ztrátám. Potrubí se upevňuje pomocí svěrných tvarovek a mechanických spojení, která jsou šetrná k materiálu stěn.

Ve zděných domech je běžnou praxí vysekání drážek do zdi pro PE trubky DN 32 a další rozvody. Tato metoda umožňuje chránit potrubí a zároveň zajistit estetický vzhled. Hloubka uložení musí odpovídat klimatickým podmínkám a požadavkům na tlakové zkoušky potrubí. Pro technické místnosti platí zásada instalace na pískové lože potrubí pro snadnější opravy a řezání plastových trubek.

• Dřevostavba vyžaduje tepelnou izolaci a upevnění bez poškození konstrukce
• Zděný dům vyžaduje vysekat drážky pro pevné uchycení potrubí
• Hloubka uložení se přizpůsobuje klimatickým podmínkám a typu potrubí

Tip: Při připojení vodovodního potrubí bez svařování je nutné dbát na přesné řezání plastových trubek a správné mechanické spojení, aby nedocházelo k netěsnostem.

Časté dotazy (FAQ) k připojení vodovodního potrubí bez svařování

Otázka: Jaké jsou nejběžnější materiály vodovodních trubek pro instalaci bez svařování?

PE-HD trubky DN 32 mm a PP-RCT s teplotní odolností do 70 °C jsou nejčastější volbou pro bezsvařovací připojení vodovodního potrubí.

Otázka: Jak správně nařezat plastové trubky pro spojení svěrnými tvarovkami?

Použijte řezačku na plastové trubky a zajistěte hladký řez bez otřepů, které by mohly poškodit těsnění svěrné tvarovky.

Otázka: Jaký je minimální poloměr ohybu pro PE trubku DN 32 mm?

Minimální poloměr ohybu je přibližně 70-80 cm, aby nedošlo k deformaci a poškození mechanického spoje potrubí.

Otázka: Jak hluboko se obvykle ukládá vodovodní potrubí v ČR?

Potrubí se ukládá do hloubky 80-120 cm, což zabraňuje zamrznutí a zároveň umožňuje správné založení v pískovém loži.

Otázka: Jak fungují mechanické svěrné tvarovky?

Svěrné tvarovky umožňují rychlé zasunutí trubky a dotažení převlečné matice bez použití svařování či speciálního nářadí.

Otázka: Jak provést tlakovou zkoušku potrubí bez svařování?

Tlaková zkouška trvá několik hodin, během nichž se sleduje pokles tlaku nebo únik vody; potrubí musí být před zkouškou odkryté a vysušené.

Otázka: Jak opravit netěsný spoj bez svařování?

Netěsnost odstraníte dotažením matice, výměnou těsnění nebo výměnou svěrné tvarovky, což je rychlé a nevyžaduje svařování.

Otázka: Jaké jsou nejčastější chyby při instalaci potrubí bez svařování?

Častou chybou je mělké uložení pod 80 cm, nedotažené tvarovky, absence pískového lože a poškození těsnění při nepřesném řezání.

Otázka: Je možné spojit PE a PPR trubky bez svařování?

Ano, existují speciální přechodové tvarovky, které umožňují mechanické spojení PE a PPR trubek bez svařování.

Otázka: Jak přizpůsobit instalaci potrubí různým typům staveb?

V dřevostavbách doporučuji používat objímky s tepelnou izolací, ve zděných domech se potrubí ukládá často do drážek ve zdivu.

Otázka: Co je pískové lože a proč je důležité?

Pískové lože o tloušťce cca 10 cm chrání potrubí před ostrými kameny a mechanickým poškozením, čímž prodlužuje životnost instalace.

Otázka: Jaká je životnost potrubí připojeného bez svařování?

Při správné instalaci mají PE trubky životnost přes 50 let, což je srovnatelné se svařovanými spoji.

Otázka: Jaké nářadí je potřeba pro připojení potrubí bez svařování?

Potřebujete řezačku na plastové trubky a klíč na dotažení převlečných matic svěrných tvarovek, žádné speciální svařovací nářadí.

Otázka: Jaké jsou výhody svěrných tvarovek oproti svařování?

Výhodou je rychlá a čistá instalace, možnost demontáže spoje a absence rizika poškození trubek vysokou teplotou.

Otázka: Jak se vyhnout poškození těsnění při montáži?

Dbejte na čistý a rovný řez bez otřepů, nepoužívejte flexu k řezání a správně dotahujte matici, aby těsnění nebylo deformováno.
