Jak správně nastavit tlakový spínač vody krok za krokem

Správné nastavení tlakového spínače vody zajistí bezproblémový chod vaší vodárny a minimalizuje riziko poruch. Postup krok za krokem vám pomůže přesně seřídit tlakový spínač TSA tak, aby spolehlivě reagoval na změny tlaku vody. Díky tomu prodloužíte životnost zařízení a zajistíte stabilní dodávku vody.

Co je tlakový spínač a jak funguje?

Tlakový spínač vody automaticky zapíná a vypíná čerpadlo podle aktuálního tlaku kapaliny v domácí vodárně. Jeho hlavním úkolem je udržovat tlak v rozmezí, které zajistí stabilní dodávku vody bez přetížení čerpadla. Typický zapínací tlak je 2,0-2,1 bar, při kterém spínač aktivuje čerpadlo, zatímco vypínací tlak zastaví jeho provoz po dosažení požadované hodnoty.

Princip fungování tlakového spínače spočívá v měření tlaku kapaliny přes membránu nebo pružinu, která ovládá elektrický kontakt čerpadla. Správné nastavení tlakového spínače vody je klíčové pro jeho bezchybný provoz a zabránění častým poruchám tlakového spínače. U modelů jako TSA nebo VR2D je možné v rámci nastavení upravit hodnoty zapínacího a vypínacího tlaku podle konkrétních potřeb.

Jak krok po kroku nastavit tlakový spínač k vodárně

Nastavení tlakového spínače vody vyžaduje přesné seřízení spínacích tlaků, aby čerpadlo pracovalo efektivně a bez nadměrného opotřebení. Při správném nastavení je třeba dbát na limity maximálního a minimálního tlaku, které výrobce udává ve schématu zapojení tlakového spínače. Tím se zajistí optimální provoz domácí vodárny a prodlouží životnost zařízení.

Jak připravit zařízení a prostředí před nastavením spínače

Před zahájením nastavení tlakového spínače vody je nezbytné zajistit bezpečnost a správné podmínky pro práci. Prvním krokem je odpojení čerpadla od elektrické sítě vypnutím jističe nebo vytažením zástrčky, čímž se výrazně sníží riziko úrazu elektrickým proudem při manipulaci se spínačem. Následně je třeba snížit tlak v systému na nulu otevřením nejníže položeného ventilu nebo kohoutku, což zabrání nečekaným tlakových rázům a umožní bezpečné sejmutí krytu spínače.

Bez této přípravy hrozí poškození tlakového spínače nebo jiných komponent vodárny, což může způsobit časté poruchy a zkrátit životnost zařízení. Proto doporučuji provést tyto konkrétní kroky:

• Odpojit čerpadlo od elektrické sítě vypnutím hlavního jističe
• Uzavřít přívod vody do systému
• Otevřít nejníže položený ventil pro úplné snížení tlaku na nulu (0 bar)
• Zkontrolovat manometrem, že tlak v systému skutečně klesl na 0 bar
• Sejmout kryt tlakového spínače podle přiloženého návodu
• Seznámit se se schématem zapojení tlakového spínače, které obvykle obsahuje označení hlavního a diferenčního šroubu

Takto připravené zařízení a prostředí umožní přesné a bezpečné nastavení tlakových hodnot spínače TSA, VR2D nebo jiných modelů. Správná příprava je klíčová pro stabilní spínání čerpadla v rozsahu běžně používaných tlaků, například zapínací tlak kolem 2,0-2,1 bar a vypínací tlak mezi 3,0 až 3,5 bar.

Tip: Častou chybou je nedostatečné snížení tlaku před sejmutím krytu, což může vést k poškození pružin uvnitř spínače nebo k úniku vody. Proto vždy ověřte nulový tlak manometrem před další manipulací.

Jak krok za krokem nastavit tlakový spínač vody

Správné nastavení tlakového spínače vody zahrnuje úpravu hlavního šroubu a diferenční matice, které určují zapínací tlak a hysterezi. Následující postup popisuje, jak seřizovat tlakový spínač TSA krok za krokem, aby spolehlivě ovládal vodárenské čerpadlo.

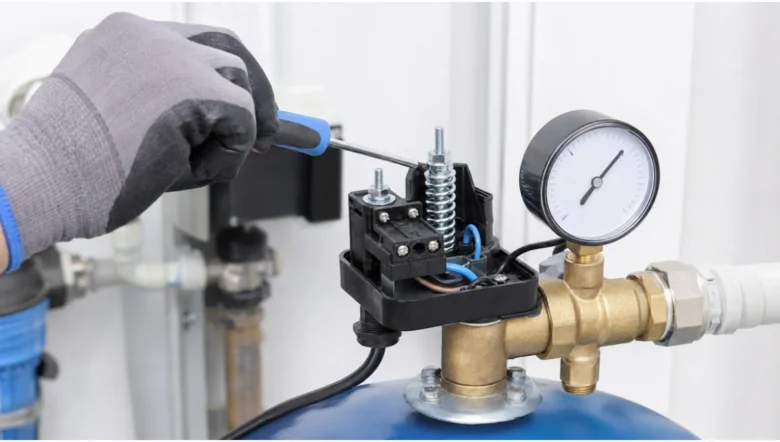

Nastavení hlavního šroubu

Hlavní šroub reguluje zapínací i vypínací tlak spínače. Otáčením šroubu ve směru hodinových ručiček zvyšujete hodnoty tlaků, obvykle o čtvrt až půl otáčky na jedno nastavení. Přesné nastavení zapínacího tlaku závisí na požadavcích vašeho systému a měří se manometrem připojeným k vodárně. Správné nastavení hlavního šroubu je klíčové pro správný chod zařízení.

Nastavení diferenční matice (hystereze)

Diferenční matice ovládá rozdíl mezi zapínacím a vypínacím tlakem, tedy hysterezi spínače. Doporučená minimální hodnota hystereze je 0,6 bar, aby se zabránilo častému spínání čerpadla, které může vést k poruchám tlakového spínače. Uvolněním nebo utažením této matice upravíte rozsah tlaku, při kterém se spínač vypne po dosažení zapínacího tlaku.

Kontrola a ověření nastavení

Po provedení nastavení tlakového spínače k vodárně proveďte minimálně tři spínací cykly, během kterých sledujte hodnoty na manometru. Ověřte stabilitu zapínacího a vypínacího tlaku a funkčnost spínače v reálném provozu. Tento krok pomáhá odhalit případné chyby v nastavení a předejít poruchám tlakového spínače.

1. Uvolněte diferenční matici – pro nastavení hystereze
2. Otočte hlavní šroub – zvyšte nebo snižte zapínací tlak o čtvrt až půl otáčky
3. Připojte manometr – sledujte tlak během spínacích cyklů
4. Proveďte tři spínací cykly – ověřte stabilitu a správnou funkci
5. Dotáhněte diferenční matici – nastavte doporučenou hysterezi (min. 0,6 bar)

Tip: Častou chybou je příliš nízká hystereze, která vede k rychlému opakování spínání a předčasnému opotřebení spínače. Pro koho se nastavení hodí: domácí vodárny s běžnými požadavky na tlak. Pro složitější systémy doporučuji konzultaci se specialistou.

Jak správně nastavit tlak vzduchu v tlakové nádobě

Tlak vzduchu v tlakové nádobě by měl být zhruba o 0,2 bar nižší než zapínací tlak tlakového spínače vody. Například pokud je zapínací tlak nastavený na 2,0 bar, tlak vzduchu v nádobě by měl dosahovat přibližně 1,8 bar. Toto pravidlo platí také pro nastavení tlakového spínače TSA nebo modelu VR2D a pomáhá předejít poruchám tlakového spínače, které mohou vzniknout při nesprávném tlaku.

Pro správné nastavení proveďte tyto kroky:

• Vypněte vodárnu a odpojte elektrické napájení
• Odlijte vodu z tlakové nádoby, aby nebyla pod tlakem vody
• Pomocí manometru změřte tlak vzduchu v nádobě přes ventil na jejím těle
• Nastavte tlak vzduchu pomocí kompresoru nebo pumpičky na požadovanou hodnotu – o 0,2 bar nižší než zapínací tlak spínače
• Zkontrolujte správné nastavení spínacích a rozpínacích tlaků podle schématu zapojení tlakového spínače

Pravidelná kontrola tlaku vzduchu v tlakové nádobě pomáhá udržet optimální funkci vodárny a minimalizuje riziko poruch tlakového spínače k vodárně.

Jak řešit běžné problémy a chyby při nastavování tlakového spínače

Při nastavování tlakového spínače na vodu často dochází k několika běžným problémům, které ovlivňují správnou funkci vodárny. Níže najdete přehled nejčastějších chyb a způsobů, jak je diagnostikovat a odstranit.

Příčiny příliš častého spínání

Malá hystereze v tlakovém spínači způsobuje časté spínání čerpadla, které zbytečně zatěžuje motor a zvyšuje spotřebu energie. Doporučená hystereze je minimálně 0,6 baru, což umožňuje dostatečný rozptyl mezi sepnutím a vypnutím. Další příčinou může být netěsnost v systému vedoucí ke ztrátě tlaku a následnému častému spouštění.

Problémy s nesepnutím čerpadla

Špatné nastavení zapínacího tlaku tlakového spínače může znemožnit sepnutí čerpadla, stejně jako chyby v elektrickém zapojení podle schématu zapojení tlakového spínače. Důkladná kontrola správného nastavení a revize elektrického propojení jsou nezbytné kroky při řešení této poruchy.

Nepřetržitý chod čerpadla

Pokud je vypínací tlak nastaven příliš vysoko nebo výkon čerpadla neodpovídá požadavkům systému, čerpadlo může běžet nepřetržitě. Tento stav zvyšuje opotřebení čerpadla a může vést k jeho poškození. Správné nastavení tlakového spínače vr2d a odpovídající výkon čerpadla jsou klíčové pro prevenci tohoto problému.

Tip: Častá chyba je nesprávné nastavení hystereze, která vede k předčasnému opotřebení čerpadla. Pro správné nastavení tlakového spínače TSA vždy dodržte výrobní doporučení a zkontrolujte těsnost systému.

Jak ovlivňuje výškový rozdíl nastavení tlaku?

Výškový rozdíl v instalaci vodárny výrazně ovlivňuje tlak v systému, což je zásadní faktor při správném nastavení tlakového spínače. Pokud tento vliv nezohledníte, může dojít k nesprávnému spínání čerpadla a poruchám tlakového spínače.

Fyzikální princip změny tlaku podle výšky

Tlak vody se mění přibližně o 0,1 bar na každý metr výškového rozdílu mezi místem měření a tlakovým spínačem. To znamená, že pokud je tlakový spínač umístěn výše nebo níže než výtokový bod, tlak v systému se odpovídajícím způsobem zvýší nebo sníží. Výškový rozdíl tak přímo ovlivňuje aktuální tlak vody, který je základem pro správné nastavení tlakového spínače.

Praktický dopad na nastavení spínače

Při výškovém rozdílu kolem 10 metrů musíte upravit nastavení tlakového spínače o zhruba 1 bar, aby spínací a vypínací tlak odpovídaly reálným podmínkám. To platí pro různé typy spínačů, včetně modelů TSA nebo VR2D. Pro správné nastavení tlakového spínače k vodárně doporučuji zvážit výšku instalace a podle toho upravit spínací tlak podle schématu zapojení tlakového spínače.

• Výškový rozdíl 10 m = změna tlaku cca 1 bar
• Ignorování výškového rozdílu vede k nesprávnému spínání čerpadla
• Nastavení tlakového spínače musí respektovat fyzikální podmínky instalace

Tip: Při nastavování tlakového spínače na vodu vždy zkontrolujte umístění spínače v souvislosti s nejvyšším tlakem v systému, abyste předešli častým poruchám tlakového spínače a zbytečnému opotřebení čerpadla.

Časté dotazy

Jak seštelovat tlakový spínač?

Seřízení tlakového spínače provádějte uvolněním diferenční matice, nastavením hlavního šroubu po čtvrt až půl otáčce a kontrolou zapínacího tlaku manometrem, ideálně kolem 2,0-2,1 bar.

Kolik má být tlak ve vodárně?

Tlak ve vodárně by měl být nastaven mezi 2,0 až 3,5 bar podle typu čerpadla a velikosti tlakové nádoby.

Jak se nastavuje tlak v tlakovém spínači TSA?

Nastavení TSA spínače zahrnuje uvolnění diferenční matice, nastavení hlavního šroubu pro požadovaný zapínací tlak a ladění hystereze, doporučená hodnota je 0,6 až 1 bar.

Jak nastavit plovákový spínač?

Plovákový spínač nastavte tak, aby spínal čerpadlo při poklesu hladiny vody, konkrétní výška závisí na typu nádrže a požadavcích systému.

Jak často kontrolovat tlak v tlakové nádobě?

Tlak v tlakové nádobě by se měl kontrolovat minimálně dvakrát ročně, aby se předešlo poškození systému.

Co dělat, když čerpadlo často spíná?

Časté spínání může být způsobeno malou hysterezí nebo netěsnostmi; zvyšte rozdíl tlaků a zkontrolujte těsnost potrubí.

Proč čerpadlo nesepne?

Nesepnutí může být způsobeno špatným nastavením zapínacího tlaku nebo vadným elektrickým připojením, zkontrolujte oboje pečlivě.

Jak nastavit tlak vzduchu v tlakové nádobě?

Nastavte tlak vzduchu v nádobě o 0,2 bar nižší než je zapínací tlak spínače, například při 2,0 bar zapínacím tlaku je tlak vzduchu 1,8 bar.

Jaký je vliv výškového rozdílu na tlakový spínač?

Výškový rozdíl 10 metrů odpovídá změně tlaku cca 1 bar, což je nutné zohlednit při nastavení spínače.

Jak se provádí kontrola správného nastavení spínače?

Po nastavení proveďte minimálně tři spínací cykly a sledujte stabilitu zapínacího a vypínacího tlaku na manometru.

Jak správně nastavit hysterezi u tlakového spínače?

Hysterezi nastavte tak, aby rozdíl mezi zapínacím a vypínacím tlakem byl přibližně 1,5 až 2 bary, což zabrání častému spínání čerpadla.

Jak vybrat vhodný tlakový spínač pro domácí vodárnu?

Vyberte spínač s pracovní tlakem odpovídajícím rozsahu 1,5 až 4 bary a s kompatibilitou k vašemu typu čerpadla a tlakové nádobě.
