Jak správně vypočítat zátěžový proud pro výběr jističe
Správný výpočet zátěžového proudu je klíčový pro bezpečný a efektivní výběr jističe v domácnosti. Přesné určení hodnoty zajišťuje nejen ochranu elektrických zařízení, ale i dodržení bezpečnostní rezervy podle platných norem. Naučíte se, jak postupovat krok za krokem a vyhnout se častým chybám při volbě jističe.
To hlavní z článku
- Zátěžový proud se vypočítá jako I = P / U, kde U je 230 V pro jednofázové a 400 V pro třífázové rozvody.
- Bezpečnostní rezerva kolem 25 % je doporučena pro pojistku proti přetížení.
- Typické jističe pro byty jsou 1×16 A, 1×20 A, 1×25 A a 1×32 A, zatímco pro rodinné domy 3×16 A, 3×20 A nebo 3×25 A.
- Jističe mají charakteristiky B, C a D podle typu zátěže, přičemž B je nejběžnější pro domácnost.
- Instalaci a výměnu jističe musí provádět kvalifikovaný elektrikář s revizní zprávou, cena výměny je v řádu tisíců Kč.
Jak vypočítat zátěžový proud podle příkonu spotřebičů
Zátěžový proud pro výběr jističe vypočítáte podle vzorce I = P / U, kde I je proud v ampérech, P příkon spotřebiče ve wattech a U napětí v voltech. Pro jednofázový rozvod použijte napětí 230 V, u třífázového rozvodu je to 400 V. Tento jednoduchý výpočet umožňuje přesně určit hodnotu proudu, kterou musí jistič bezpečně přenést, a tím zajistit správný výběr jističe.
Výpočet pro jednofázový rozvod
Pro jednofázový rozvod se napětí U standardně počítá jako 230 V. Pokud máte spotřebič s příkonem 4600 W, vypočtete zátěžový proud podle vzorce I = P / U, tedy 4600 W děleno 230 V. Výsledkem je přibližně 20 A. Tento proud musí jistič zvládnout, proto je vhodné vybrat jistič s odpovídající charakteristikou a bezpečnostní rezervou.
Výpočet pro třífázový rozvod
U třífázového rozvodu se napětí počítá jako 400 V, ale příkon spotřebiče se dělí napětím vynásobeným odmocninou ze tří, tedy přibližně 3 × 230 V. Pro příkon 16 560 W vypočítáme zátěžový proud jako I = 16 560 / (3 × 230), což je asi 24 A. Tento výpočet zátěžového proudu pro výběr jističe je klíčový pro správné dimenzování a bezpečnost elektrické instalace.
- Identifikujte příkon spotřebičů – zjistěte celkový příkon ve wattech.
- Určete typ rozvodu – jednofázový (230 V) nebo třífázový (400 V).
- Použijte vzorec výpočtu proudu – I = P / U pro jednofázový, I = P / (3 × U_fáze) pro třífázový rozvod.
- Vyberte jistič – zvolte jistič s proudovou hodnotou o něco vyšší, než je vypočítaný proud, kvůli bezpečnostní rezervě.
Tip: Při výpočtu zátěžového proudu pro jistič nezapomeňte na bezpečnostní rezervu minimálně 10 %, aby nedocházelo k nežádoucímu vypínání jističe při běžném provozu.
Chyby při výpočtu zátěžového proudu pro jistič a jak se jim vyhnout spočívají často v nesprávném zohlednění typu rozvodu nebo zanedbání celkového příkonu všech spotřebičů. Dodržení přesného vzorce a správného napětí je proto klíčové.
Rozdíl mezi jednofázovým a třífázovým rozvodem a vliv na výpočet
Jednofázový rozvod v domácnostech pracuje s napětím 230 V a je běžný zejména v bytech. Třífázový rozvod, který má napětí 400 V, se využívá především v rodinných domech a u větších elektrických odběrů. Tento rozdíl v napětí zásadně ovlivňuje výpočet zátěžového proudu, který je klíčový pro správný výběr jističe.
Při dimenzování jističe je nutné zohlednit, zda jde o jednofázový nebo třífázový rozvod, protože výpočet zátěžového proudu v ampérech vychází z jiných hodnot napětí a celkového výkonu spotřebičů. Výpočet jističe podle zátěžového proudu a výkonu spotřebiče tedy musí respektovat napěťové parametry konkrétního rozvodu a přidat bezpečnostní rezervu.
- Jednofázový rozvod: 230 V, vhodný pro menší zatížení
- Třífázový rozvod: 400 V, umožňuje vyšší výkon a nižší proud při stejném výkonu
- Výpočet zátěžového proudu se liší podle typu rozvodu i celkové soudobosti zatížení
Tip: Při výpočtu zátěžového proudu pro jistič v domácnosti často vznikají chyby při zanedbání rozdílu v napětí, což vede k nevhodnému dimenzování jističe a ohrožení bezpečnosti. Proto je potřeba vždy ověřit typ rozvodu a použít správnou formuli.
Podrobnější informace o charakteristice jističů a jejich výpočtu najdete například na stránkách Wikipedie věnovaných jističům (https://cs.wikipedia.org/wiki/Jistič).
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Jak zohlednit bezpečnostní rezervu a soudobost zatížení
Pro správný výpočet zátěžového proudu při výběru jističe je nezbytné zohlednit nejen součet proudů spotřebičů, ale také bezpečnostní rezervu a soudobost zatížení. Tyto faktory výrazně ovlivňují dimenzování jističe a zajišťují bezpečný a efektivní provoz elektrické instalace.
Význam bezpečnostní rezervy
Bezpečnostní rezerva ve výši 25 % podle ČSN norem slouží k ochraně před přetížením, které může vzniknout například při náhlém nárůstu odběru. Započítání této rezervy do výpočtu jističe zvýší spolehlivost a sníží riziko jeho častého vypínání. Doporučený postup je připočítat k celkovému zátěžovému proudu 25 % navíc, což poskytuje dostatečnou ochranu i při krátkodobých výkyvech.
Co je soudobost zatížení
Soudobost zatížení vyjadřuje skutečnost, že ne všechny spotřebiče v domácnosti běží současně na plný výkon. Tento faktor umožňuje snížit dimenzi jističe oproti součtu maximálních proudů všech zařízení. Při výpočtu jističe pro jednofázový i třífázový rozvod se proto uplatňuje koeficient soudobosti, který odráží reálné provozní podmínky a vede k efektivnějšímu výběru jističe.
- Určení součtu jmenovitých proudů – sečtěte proudy všech spotřebičů v dané větvi.
- Připočtení bezpečnostní rezervy – vynásobte součet proudů koeficientem 1,25.
- Aplikace soudobosti zatížení – vynásobte výsledek koeficientem soudobosti podle typu instalace.
- Výběr jističe – zvolte jistič s hodnotou vyšší nebo rovnou výslednému zátěžovému proudu.
Tip: Častou chybou při výpočtu zátěžového proudu pro jistič je vynechání bezpečnostní rezervy nebo ignorování soudobosti zatížení, což může vést k nevhodnému dimenzování a nedostatečné ochraně. Podle mého názoru se proto vyplatí vždy zohlednit oba faktory pro správný výběr jističe.
Charakteristiky jističů a jejich vhodnost pro domácí použití
Charakteristika jističů zásadně ovlivňuje správný výběr jističe pro vaši domácnost. Typy B, C a D se liší hodnotami spouštěcího proudu a vhodností pro různé zátěže, což je klíčové při výpočtu zátěžového proudu a zajištění bezpečnosti v jednofázovém i třífázovém rozvodu.
Typ B – domácí použití
Typ B jističe je vhodný pro domácí osvětlení a běžné zásuvky s proudovým rozsahem od 10 do 25 A. Tento typ nabízí rychlé vypnutí při překročení jmenovitého proudu, což zabezpečuje ochranu běžných spotřebičů a minimalizuje riziko poškození elektrických zařízení.
Typ C – spotřebiče s rozběhovým proudem
Typ C se doporučuje pro spotřebiče s vyšším rozběhovým proudem, například lednice nebo malé elektromotory. Proudové rozsahy jsou obvykle od 16 do 32 A, což umožňuje bezpečný provoz zařízení s nárazovým odběrem energie bez zbytečných výpadků.
Typ D a nerovnoměrné zatížení fází
Typ D je průmyslový jistič určený pro velké rozběhové proudy a v domácnostech se běžně nepoužívá. Nerovnoměrné zatížení fází může výrazně snižovat životnost jističe a zhoršovat jeho funkčnost, proto je třeba dbát na správné dimenzování a rovnoměrné rozložení zátěže.
| Typ jističe | Proudové rozsahy (A) | Vhodné použití |
|---|---|---|
| B | 10-25 | Domácí osvětlení, zásuvky |
| C | 16-32 | Lednice, spotřebiče s motory |
| D | Nad 32 | Průmyslové aplikace |
Tip: Při výpočtu jističe nezapomeňte připočítat bezpečnostní rezervu a zohlednit, zda máte jednofázový nebo třífázový rozvod, aby bylo zajištěno spolehlivé a bezpečné fungování elektroinstalace.
Jaký jistič je vhodný pro lednici a jak spočítat zátěžový proud? Lednice má vyšší rozběhový proud, proto se doporučuje jistič typu C s proudem minimálně 16 A. Výpočet zátěžového proudu by měl zahrnovat maximální proud spotřebiče a bezpečnostní rezervu kolem 20 %.
Postup výběru a instalace jističe krok za krokem
Pro správný výběr jističe v domácnosti je nutné přesně spočítat zátěžový proud, který spotřebiče odebírají, a zajistit tak bezpečný a efektivní provoz elektrického rozvodu. Následující návod na výpočet zátěžového proudu při výběru jističe vás provede jednotlivými kroky.
Příprava a sepsání příkonů
Sečtěte příkony všech spotřebičů v domácnosti v jednotkách wattů (W) nebo kilowattů (kW). Zahrňte všechny hlavní spotřebiče, jako jsou lednice, pračka, osvětlení a další. Tento součet slouží jako základ pro výpočet zátěžového proudu.
Výpočet zátěžového proudu a přidání rezervy
Výpočet jističe začněte vzorcem I = P / U, kde I je proud v ampérech, P příkon ve wattech a U napětí (230 V pro jednofázový rozvod). Přidejte bezpečnostní rezervu 25 % pro pokrytí krátkodobých špiček a budoucích rozšíření podle platných norem ČSN.

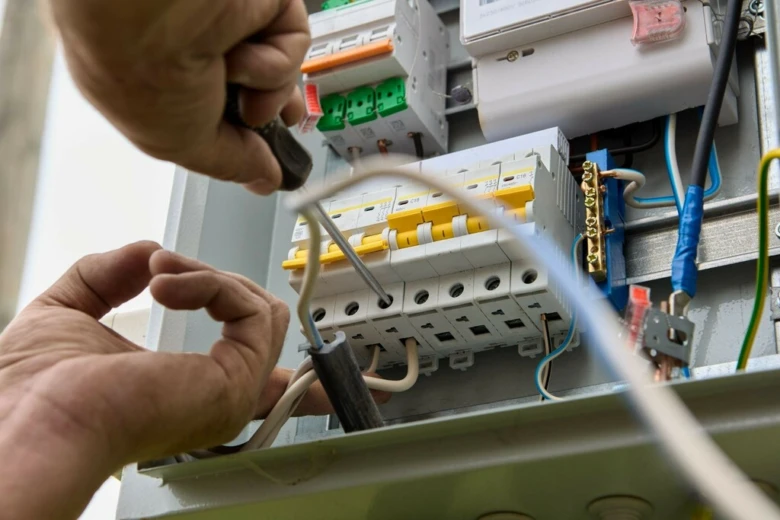

Instalace a revize jističe
Instalaci jističe musí provést kvalifikovaný elektrikář, který zajistí správné zapojení podle projektu. Po dokončení je nutná revizní zpráva potvrzující bezpečnost a funkčnost. Cena výměny jističe se standardně pohybuje v řádu několika tisíc korun.
- Sestavení seznamu spotřebičů – zaznamenejte příkony v domácnosti
- Výpočet zátěžového proudu – aplikujte vzorec a přidejte rezervu
- Výběr vhodné hodnoty jističe – zvolte standardní proudovou hodnotu
- Instalace elektrikářem – zajistěte odborný zásah
- Provedení revize – nechte zpracovat revizní zprávu
Tip: Při výpočtu zátěžového proudu pro jistič v domácnosti se vyhněte časté chybě podcenění bezpečnostní rezervy, která může vést k nečekanému vypínání jističe při krátkodobých špičkách. Pro jednofázový rozvod postačí jednodušší výpočet, zatímco u třífázového rozvodu je nutné zohlednit rozložení zatížení mezi fáze.

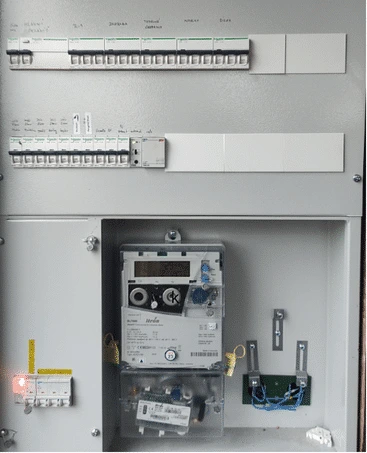

Doporučené velikosti jističů pro byty a rodinné domy
Velikost jističe závisí především na typu rozvodu a charakteru domácnosti. Pro byty s jednofázovým rozvodem jsou běžné jističe v rozsahu 1×16 A až 1×32 A. Například jistič 16 A udrží zátěž přibližně do 3,5 kW, což postačuje pro standardní bytovou elektroinstalaci s lednicí, osvětlením a běžnými spotřebiči. V případě potřeby vyššího výkonu se volí jistič 20 A nebo 25 A, vždy s ohledem na bezpečnostní rezervu.
Rodinné domy zpravidla využívají třífázový rozvod s jističem 3×16 A až 3×32 A. Třífázový jistič 3×16 A umožní připojení zařízení s celkovým výkonem kolem 11 kW. Vyšší hodnoty jsou vhodné pro domy s větším počtem elektrických spotřebičů a tepelných čerpadel.
Výpočet jističe podle zátěžového proudu a výkonu spotřebiče
Pro správný výběr jističe je nutné spočítat zátěžový proud, který spotřebiče či celá domácnost odebírají. Výpočet jističe se provádí podle vzorce I = P / (U × √3) pro třífázový rozvod a I = P / U pro jednofázový, kde P je výkon ve wattech a U napětí (230 V jednofázově). Je důležité přidat bezpečnostní rezervu, aby se zabránilo častému vypínání jističe.
| Typ domácnosti | Typ rozvodu | Doporučená velikost jističe | Maximální příkon (kW) |
|---|---|---|---|
| Byt | Jednofázový | 1×16 A | cca 3,5 |
| Byt | Jednofázový | 1×25 A | cca 5,7 |
| Rodinný dům | Třífázový | 3×16 A | cca 11 |
| Rodinný dům | Třífázový | 3×32 A | cca 22 |
Tip: Častou chybou při výpočtu zátěžového proudu pro jistič je podcenění součtu všech spotřebičů a zanedbání bezpečnostní rezervy. To může vést k nechtěnému spínání jističe při běžném provozu. Výběr jističe podle skutečné zátěže a typu rozvodu zajistí bezpečný a spolehlivý provoz vaší elektroinstalace.
Časté chyby při výpočtu zátěžového proudu a jak se jim vyhnout
Chyby při výpočtu zátěžového proudu pro jistič a jak se jim vyhnout
Mezi nejčastější chyby při výpočtu zátěžového proudu patří vynechání bezpečnostní rezervy minimálně 25 %, která odpovídá doporučením ČSN. Bez této rezervy může dojít k přetížení jističe, což vede k jeho častému vypínání nebo poškození elektroinstalace. Například při vypočteném zátěžovém proudu 20 A by měl být jistič dimenzován minimálně na 25 A, aby byla zachována bezpečnost a spolehlivost provozu.
Dalším častým omylem je nepočítání se soudobostí zatížení, tedy s tím, že všechny spotřebiče neběží současně na plný výkon. Výpočet zátěžového proudu jako součtu všech příkonů bez korekce vede k nadhodnocení nebo podhodnocení jističe. Pro domácnosti se soudobost zatížení obvykle pohybuje mezi 0,6 až 0,8, což znamená, že celkový příkon spotřebičů je třeba násobit tímto koeficientem pro reálný odhad zatížení.
Nesprávný výběr charakteristiky jističe, například použití typu B místo C u spotřebičů s vyššími rozběhovými proudy (lednice, čerpadla), snižuje efektivitu ochrany a může způsobit nežádoucí vypínání. Naopak použití charakteristiky D v domácnostech není standardní a může vést k neefektivní ochraně. Pro jednofázový rozvod jsou nejčastější jističe s charakteristikou B, pro třífázové rozvody se často volí charakteristika C.
Nedostatečná konzultace s kvalifikovaným elektrikářem znamená riziko přehlédnutí specifických podmínek instalace, jako je typ rozvodu (jednofázový nebo třífázový), nerovnoměrné zatížení fází nebo plánované budoucí rozšíření instalace. To může vést k nevhodnému výběru jističe, který neodpovídá reálné zátěži.
Tip: Pro správný výpočet zátěžového proudu a výběr jističe vždy zahrňte bezpečnostní rezervu 25 % a zohledněte soudobost zatížení v rozsahu 0,6 až 0,8. Doporučuji konzultovat výpočet s elektrikářem, který zohlední charakteristiku jističe a specifika vašeho rozvodu.
- Nepřidání bezpečnostní rezervy 25 % zvyšuje riziko přetížení a častých vypnutí jističe
- Ignorování soudobosti zatížení vede k nesprávnému dimenzování jističe, což může ohrozit bezpečnost i funkčnost
- Výběr nevhodné charakteristiky jističe (např. B místo C) zhoršuje ochranu a provozní spolehlivost
- Vynechání odborné konzultace zvyšuje pravděpodobnost chyb v návrhu a instalaci elektroinstalace
Časté dotazy a odpovědi k výpočtu zátěžového proudu a výběru jističe
Otázka: Kolik kW odpovídá jističe 25 A?
Jistič 25 A při napětí 230 V unese příkon přibližně 5750 W (5,75 kW) v jednofázovém rozvodu.
Otázka: Kolik kW unese jistič 16 A?
Jistič 16 A při 230 V unese maximální příkon asi 3680 W (3,68 kW).
Otázka: Jaký jistič potřebuji pro spotřebič o výkonu 2000 W?
Pro spotřebič 2000 W v jednofázovém rozvodu postačí jistič 10 A, který unese až 2300 W.
Otázka: Kolik udrží 10 A jistič?
10 A jistič unese proud do 10 A, což odpovídá příkonu 2300 W při 230 V.
Otázka: Jak spočítat zátěžový proud pro výběr jističe?
Sečtěte příkony všech spotřebičů a vydělte napětím 230 V u jednofázového rozvodu nebo 400 V × √3 u třífázového. Přidejte bezpečnostní rezervu 25 % pro spolehlivost.
Otázka: Jaký jistič je vhodný pro lednici?
Pro lednici se doporučuje jistič typu C s proudem 16 A, protože zvládne vyšší rozběhový proud motoru.
Otázka: Jaký jistič mám zvolit na osvětlení v bytě?
Pro osvětlení se běžně používají jističe typu B s proudem 10 až 16 A, záleží na celkovém příkonu.
Otázka: Jaký je rozdíl mezi jističem typu B a C?
Typ B vypíná rychle při nižším přetížení, typ C snese vyšší rozběhové proudy, vhodný pro motory a spotřebiče s indukční zátěží.
Otázka: Co je to soudobost zatížení?
Soudobost zatížení znamená, že ne všechny spotřebiče běží současně, což snižuje celkový zátěžový proud a umožňuje volit menší jistič.
Otázka: Jak dlouho trvá instalace jističe?
Instalace jističe kvalifikovaným elektrikářem obvykle trvá několik hodin včetně revizní kontroly.
Otázka: Jak často je potřeba revize jističe?
Revizi elektroinstalace a jističů se doporučuje provádět jednou za 5 let pro zajištění bezpečnosti.
Otázka: Jaký jistič použít pro rodinný dům s elektrickým vytápěním?
Pro rodinný dům s elektrickým vytápěním se často volí třífázové jističe 3×32 A a více v závislosti na celkovém příkonu.
Otázka: Co zahrnuje revizní zpráva při výměně jističe?
Revizní zpráva zahrnuje kontrolu instalace, bezpečnostních parametrů a soulad s platnými normami, což je nutné při změně jističe.
Otázka: Jaký vliv má délka kabelů na výběr jističe?
Delší kabely s menším průřezem způsobují větší úbytek napětí, proto může být nutné zvolit jistič s nižším proudem nebo kabel s větším průřezem.
Otázka: Jak vybrat jistič při kombinaci jednofázových a třífázových spotřebičů?
Je nezbytné vypočítat zatížení pro každou fázi zvlášť a zvolit jističe podle nejvyššího zatížení na jednotlivých fázích.
Otázka: Jaké chyby při výpočtu zátěžového proudu pro jistič a jak se jim vyhnout?
Častou chybou je nepočítat s bezpečnostní rezervou 25 % nebo ignorovat soudobost zatížení. Doporučuji vždy připočítat rezervu a analyzovat reálné zatížení domácnosti pro správný výběr jističe.
