Jak určit plus a minus podle barev vodičů v elektroinstalaci

Správné určení polarity plus a minus vodičů podle barev v elektroinstalaci je klíčové pro bezpečnou a funkční montáž elektrických zařízení. Barevné značení vodičů u 220 V i 12 V DC systémů umožňuje rychlou orientaci a minimalizuje riziko chyb při zapojování. Znát standardní barvy kabelů a jejich význam výrazně usnadňuje práci s elektroinstalací.

Jaké jsou standardní barvy vodičů pro plus a minus v AC a DC instalacích?

Standardní barevné značení vodičů umožňuje jednoznačně určit polaritu plus a minus v elektroinstalacích jak střídavého (AC), tak stejnosměrného proudu (DC). V AC instalacích jsou fázové vodiče označeny hnědou, černou nebo šedou barvou, nulový vodič má modrou izolaci a ochranný vodič je vždy žlutozelený. V DC instalacích se plus vodič označuje červenou barvou a minus vodič bílou, což platí zejména pro 12V DC systémy. Toto barevné značení je klíčové pro bezpečnost a správné zapojení elektroinstalace.

Jaké jsou barvy vodičů pro plus a minus v DC instalacích?

V DC elektroinstalacích, například v 12V napájecích systémech, určuje červená barva izolace kladný vodič (plus). Záporný vodič (minus) je pak označen bílou barvou izolace. Toto barevné značení vodičů plus a minus v elektrickém zapojení usnadňuje rychlé rozpoznání polarity a minimalizuje riziko nesprávného zapojení zařízení. Barevné značení vodičů 12V DC tak pomáhá nejen při instalaci, ale i při následné údržbě a opravách. V některých případech lze místo bílé použít také černou barvu pro minus vodič, ale červená plus a bílá minus jsou v ČR nejčastější standard.

Jaké jsou standardní barvy vodičů pro plus a minus v AC instalacích?

V AC elektroinstalacích s napětím 220V a více mají fázové vodiče (L1, L2, L3) barvy hnědou, černou a šedou. Tyto tři barvy odpovídají jednotlivým fázím v třífázovém rozvodu. Nulový vodič (N) je modrý a slouží k uzavření elektrického obvodu. Ochranný vodič (PE) má žlutozelenou izolaci, která je standardem pro bezpečnostní uzemnění. Toto barevné značení vodičů 220V je podle platných norem a pomáhá správně identifikovat funkční vodiče během instalace i revize elektroinstalace. Staré barevné značení vodičů se dnes již nepoužívá a může být zdrojem záměny.

Jak správně určit polaritu vodičů pomocí měřicích přístrojů?

Pro správné určení polarity vodičů je nezbytné využít vhodné měřicí přístroje, které umožní přesné a bezpečné zjištění, který vodič představuje plus (fázi) a který minus (nulák). Zároveň je třeba rozlišovat mezi spolehlivými přístroji a těmi, jejichž výsledky mohou být ovlivněny okolními vlivy.

Jak správně používat multimetr pro určení polarity vodičů?

Pro určení polarity vodičů se nejčastěji používá multimetr nastavený na měření střídavého napětí (AC) nad 220 V. Multimetr přímo měří napětí mezi vodiči a umožňuje přesně určit, který vodič představuje fázi (plus) a který nulák (minus) podle velikosti a polarity naměřených hodnot. V elektroinstalaci s barevným značením vodičů 220V bývá fáze označena barvami hnědá, černá nebo šedá, zatímco nulák je modrý. Multimetr také pomůže odhalit případné chyby ve starém barevném značení vodičů, kdy barvy neodpovídají standardu.

Při měření je třeba dodržovat bezpečnostní opatření, například použít vhodné izolační rukavice a nepřekračovat doporučené rozsahy měření. Multimetr je spolehlivý nástroj pro přesné označení polarity vodičů a doporučuji ho jako první volbu při kontrole elektroinstalace.

Proč není indikační šroubovák vždy spolehlivý pro určení polarity vodičů?

Indikační šroubovák pracuje na principu detekce elektrického pole a může reagovat i na indukované napětí, které není skutečným napětím vodiče. To způsobuje, že indikační šroubovák nemusí vždy přesně určit, který vodič je plus a který minus, zejména v instalacích s více vodiči nebo v blízkosti jiných napájecích zdrojů. Navíc jeho odezva nezohledňuje skutečné hodnoty napětí, což může vést k chybnému označení polarity vodičů.

Proto je indikační šroubovák vhodný pouze pro rychlou orientaci, nikoliv pro definitivní určení polarity, například v případě barevného značení vodičů 12V DC, kde je přesnost klíčová. Doporučuje se vždy ověřit výsledky indikačního šroubováku multimetrm, aby se předešlo chybám v elektroinstalaci a zajistila bezpečnost.

Tip: Častá chyba je spoléhat se pouze na indikační šroubovák při určování polarity. Pro správné oznacení plus a minus na kabelech v rozvaděči vždy použijte multimetr, který měří skutečné napětí a zajišťuje přesnost.

Jak se značí fáze (L), nulák (N) a ochranný vodič (PE) barevně?

Ve standardní elektroinstalaci se barevné značení vodičů liší podle typu sítě a účelu vodiče. Správné rozpoznání barev usnadňuje bezpečnou manipulaci s elektrickými rozvody a minimalizuje riziko chybného zapojení.

Barevné značení v jednofázových sítích

V jednofázových sítích je fáze označena hnědou barvou, což odpovídá fázovému vodiči. Nulový vodič má modrou barvu. Toto barevné značení platí pro běžné střídavé napětí 220 V a usnadňuje rychlou orientaci při instalaci i opravách.

Barevné značení v třífázových sítích

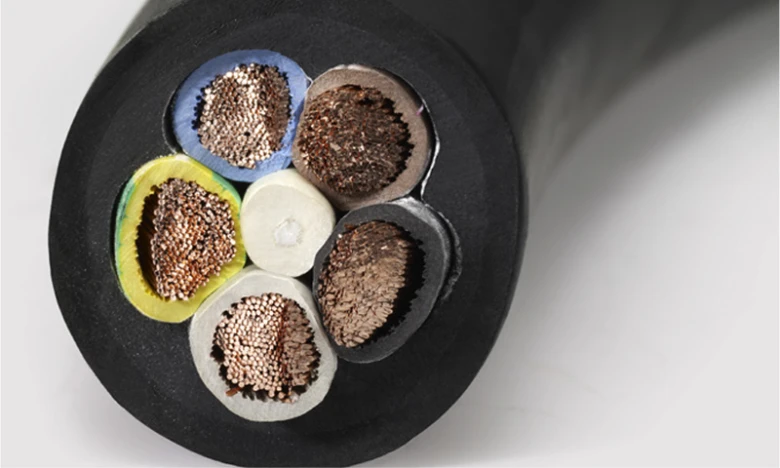

Třífázové rozvody využívají barevné označení podle jednotlivých fází: fáze L1 je hnědá, L2 černá a L3 šedá. Nulový vodič je vždy modrý a ochranný vodič žlutozelený. Toto rozlišení platí pro vodiče CYKY a zajišťuje přehlednost v komplexních instalacích.

Staré barevné značení vodičů

Starší elektroinstalace často používaly jiná barevná označení, například bílý vodič jako nulák a černý jako ochranný vodič. Takové značení je dnes považováno za nevhodné a neodpovídá současným bezpečnostním normám.

Tip: Při práci s elektroinstalací vždy ověřte skutečné zapojení pomocí vhodných měřicích přístrojů, protože staré barevné značení může vést k záměně fází a nuláku.

Tip: Jak se značí plus a minus vodiče při 220V napájení? V síti 220 V AC se polarita plus a minus nevyužívá, proto se vodiče označují jako fáze a nulák podle barev, nikoliv jako plus a minus.

Bezpečnostní zásady při práci s elektroinstalací a vodiči

Bezpečnost je klíčová při práci s elektroinstalací, proto vždy před manipulací s vodiči vypněte proud v hlavním rozvaděči. Použití izolačních rukavic a dielektrického nářadí výrazně snižuje riziko úrazu elektrickým proudem. Barva kabelů plus a minus nemusí vždy přesně odpovídat skutečné polaritě, zvláště u starého barevného značení vodičů, proto je nezbytné zjistit polaritu měřením pomocí vhodného přístroje.

Při práci si dejte pozor na tyto zásady:

• Vypněte proud v rozvodnici před jakýmkoliv zásahem do elektroinstalace
• Používejte izolační rukavice pro ochranu před průrazem elektrickým proudem
• Pracujte pouze s nářadím s dielektrickou ochranou
• Nezávisle na barvě vodičů vždy ověřte polaritu měřením
• Nepoužívejte předpoklady založené pouze na barevném značení vodičů 220V či 12V DC

Tip: Častá chyba je spoléhání se výhradně na barevné značení vodičů L1, L2, L3 nebo na barvy plus a minus bez ověření polarity měřením, což může vést k nebezpečným situacím. Bezpečnost práce vyžaduje vždy ověřit skutečnou polaritu, nejen spoléhat na barvu kabelů.

Označování vodičů po opravách a v instalacích s vodičem PEN

Po opravách elektroinstalace je nezbytné správně označit vodiče, aby byla zachována bezpečnost a přehlednost zapojení. Označování vodičů se provádí pomocí barevných pásek nebo smršťovacích trubiček, které odpovídají platným normám a usnadňují rozpoznání polarity i funkce vodičů.

PEN vodič, který kombinuje funkce ochranného a nulového vodiče, má izolaci žlutozelenou s modrými konci. Toto označení je klíčové při práci s elektroinstalacemi obsahujícími tento vodič, zejména v rozvodech 220 V.

Jak označit kabely plus a minus v rozvaděči

• Použijte barevné pásky nebo smršťovací trubičky odpovídající barvám pro plus a minus vodiče, například červenou pro plus a černou nebo modrou pro minus ve 12 V DC instalacích.
• Při práci s vodiči v instalacích s PEN vodičem označte konce vodiče modrou páskou, aby byla jasná jeho nulová funkce.
• Dodržujte barevné značení vodičů 220 V i staré barevné značení vodičů tam, kde je to potřebné, aby se předešlo chybám při údržbě a opravách.

Odborná rada: Při opravách vždy ověřte původní barevné značení vodičů a doplňte jej páskami či trubičkami, abyste zajistili správnou identifikaci polarity a funkce vodičů.

Standardy barevného značení vodičů mimo EU

Barevné značení vodičů v elektroinstalaci se mimo Evropskou unii výrazně liší, proto je nutné znát místní standardy. V USA představuje červená barva obvykle plus (fázi) a černá minus (nulák nebo záporný vodič) především u 12V DC a nízkonapěťových systémů. Naopak v Rusku platí norma GOST, která určuje vlastní barevné kódy, například modrá značí nulový vodič a hnědá fázi, což se odlišuje od evropských značek.

Tyto rozdíly poukazují na nutnost ověřit si konkrétní pravidla barevného značení vodičů v elektroinstalaci pro danou zemi před jakoukoliv úpravou nebo instalací.

Jaké jsou standardní barvy pro plus a minus vodiče ve 12V DC a barevné značení vodičů 220V v různých zemích

Tip: Při práci v zahraničí nebo s dováženými zařízeními se nespoléhejte pouze na barvy vodičů, ale vždy ověřte konkrétní elektrostandardy a případně změřte polaritu.

Časté dotazy (FAQ) k určení polarity vodičů podle barev

Otázka: Jak urcit plus a minus podle barev vodicu?

Plus je u 12V DC obvykle označen červenou barvou, minus pak bílou nebo černou. Ve 220V AC elektroinstalaci se polarita plus a minus neuplatňuje, protože jde o střídavý proud.

Otázka: Jak správně určit polaritu vodičů podle barev?

Dodržujte platné normy, kde červená značí plus, modrá nulák a žlutozelená ochranný vodič. Měření multimetr ukáže skutečnou polaritu a potvrdí barevné značení.

Otázka: Jaké jsou standardní barvy pro plus a minus vodiče ve 12V DC?

Plus má červený vodič, minus černý nebo bílý, což se používá například v automobilové elektroinstalaci.

Otázka: Jaké barvy mají fáze L1, L2 a L3 v třífázovém rozvodu?

L1 je hnědá, L2 černá, L3 šedá; nulák má modrou barvu a ochranný vodič je žlutozelený.

Otázka: Jak se značí fáze a nulák v domácí elektroinstalaci?

Fáze je hnědá (L), nulák modrý (N) a ochranný vodič žlutozelený (PE).

Otázka: Jaké je barevné značení vodičů CYKY a určení plusu a mínusu?

CYKY kabely používají stejný systém jako běžná elektroinstalace – hnědá je fáze, modrá nulák, žlutozelená ochranný vodič.

Otázka: Jak můžu určit plus a minus vodič pomocí multimetru?

Nastavte multimetr na měření stejnosměrného napětí (DC). Červený vodič ukáže kladné napětí, černý vodič nulovou nebo zápornou hodnotu.

Otázka: Jak označit kabely plus a minus v rozvaděči?

Používejte barevné pásky nebo smršťovací trubičky dle norem, aby bylo jasné, který vodič je plus a který minus.

Otázka: Jaká je barva kabelu pro plus a minus ve 12V DC instalaci?

Plus je červený vodič, minus bílý nebo černý, což je standard pro nízkonapěťové DC zapojení.

Otázka: Jak poznat plus a minus vodiče podle barevného značení?

Plus má obvykle červenou barvu, minus černou nebo bílou. Doporučuje se ověřit měřením, protože staré instalace mohou mít jiné značení.

Otázka: Jaké barvy vodičů byly používány ve starších elektroinstalacích?

Starší instalace používaly často bílou jako nulový vodič a černou nebo šedou jako fázi, což je dnes již nevyhovující.

Otázka: Jak správně označit vodiče po opravách elektroinstalace?

Použijte barevné pásky nebo trubičky podle platných norem, aby bylo barevné značení vodičů jednoznačné a bezpečné.

Otázka: Jaké chyby se často dělají při určování polarity podle barvy vodičů?

Častá chyba je spoléhat se pouze na barvu bez ověření měřením, což může vést k nesprávnému zapojení a bezpečnostním rizikům.

Otázka: Jak poznám fázi v jednofázové síti?

Fáze je standardně hnědá, ale může být i černá nebo bílá, zejména ve starších instalacích.

Otázka: Jak zjistit polaritu plus a minus vodiče v autě?

Plus je většinou červený vodič, minus černý nebo bílý, ale vždy je vhodné použít multimetr pro ověření polarity.
