USB pinout podle barev vodičů je klíčový pro správné zapojení a fungování USB zařízení. Různé typy USB kabelů a konektorů mají specifické rozložení pinů, které je vhodné znát pro bezpečné a efektivní propojení. Přehledná schémata usnadňují orientaci v jednotlivých rozhraních a zabraňují chybám při instalaci.
Podstata v kostce
- USB 2.0 Type-A konektor má 4 piny s barevným značením: červený (+5 V), černý (GND), bílý (D−) a zelený (D+).
- USB 3.0 a novější verze používají modré nebo tyrkysové barvy pro odlišení rychlosti přenosu dat až 20 Gbps.
- USB Type-C konektor obsahuje 24 pinů a podporuje napájení až 100 W s reverzibilním zapojením.
- Barevné označení portů USB usnadňuje rozpoznání jejich funkcí, např. červená značí nabíjecí porty i při vypnutém zařízení.
- Maximální délka kabelu pro USB 2.0 je 5 metrů, pro USB 3.0 pak 3 metry, delší vyžadují aktivní kabely nebo napájené huby.
Základní USB pinouty a barevné značení vodičů
[intro]
USB 2.0 Type-A konektor obsahuje čtyři vodiče, které mají standardní barevné značení a jasně definované funkce. Správné rozpoznání a zapojení těchto barev je klíčové pro bezproblémový přenos dat a napájení USB zařízení.
Jaké jsou jednotlivé barvy vodičů u USB 2.0 Type-A a jejich funkce?
USB 2.0 Type-A kabel používá čtyři základní vodiče s barevným označením, které usnadňuje orientaci při zapojení. Červený vodič přenáší napájecí napětí +5 V (VBUS), které slouží k napájení připojených zařízení. Černý vodič představuje zemní spojení (GND), je základem pro uzavření elektrického obvodu. Bílý a zelený vodič přenášejí diferenciální datové signály – bílý pro D− a zelený pro D+. Tento datový pár umožňuje komunikaci mezi hostitelem a periferií. Barevné značení USB vodičů je standardizované a při jeho respektování se minimalizuje riziko nesprávného zapojení, které může způsobit poškození zařízení nebo nestabilní komunikaci.
Standardní USB pinout schéma tedy vypadá následovně:
- Červený vodič: +5 V (VBUS)
- Černý vodič: Zem (GND)
- Bílý vodič: Data D−
- Zelený vodič: Data D+
Jaké jsou technické parametry přenosu USB 2.0 Type-A?
USB 2.0 podporuje maximální přenosovou rychlost až 480 Mbps, což je dostatečné pro většinu běžných periferií, jako jsou klávesnice, myši nebo flash disky. Maximální proud, který může USB port poskytnout, je omezen na 500 mA. Tento proud je určen pro bezpečné napájení připojených zařízení bez rizika přetížení nebo poškození. Pokud by došlo k nesprávnému zapojení vodičů, například prohození napájecího červeného a zemního černého vodiče, může dojít k trvalému poškození USB zařízení, případně k selhání komunikace. Proto je nutné vždy dodržovat správné barevné značení USB vodičů a podle něj číst USB pinout barevné značení kabelů.
Tip: Při opravách nebo výrobě USB kabelů si ověřte barevné značení vodičů pomocí oficiálních USB pinout schémat, abyste předešli chybám vedoucím k poškození zařízení.
Typy USB rozhraní a jejich pinouty
Typy USB konektorů a jejich pinouty
USB rozhraní se liší tvary konektorů i počtem pinů, což ovlivňuje jejich použití a rychlost přenosu dat. V této sekci se zaměříme na nejběžnější typy USB konektorů, přehled jejich tvarů a konkrétní pinouty včetně barevného značení vodičů u USB Type-B a jeho mini a micro variant. Pro detailní zapojení doporučuji také zdroj https://eagri.cz, který nabízí praktické schémata a technické specifikace.

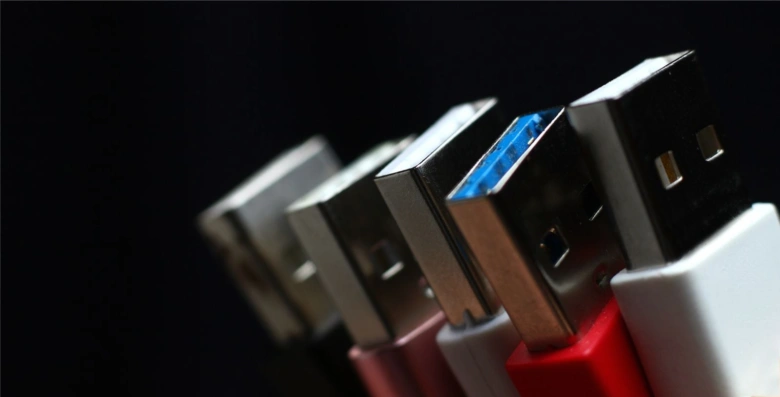

Jaké jsou hlavní typy USB konektorů a jejich tvary?
Mezi nejrozšířenější typy USB konektorů patří USB Type-A, USB Type-B včetně jeho mini a micro verzí a moderní USB Type-C. USB Type-A má standardní obdélníkový tvar, který najdete například na počítačích a nabíječkách. USB Type-B je čtvercový s robustním designem, často používaný pro tiskárny a externí disky; jeho mini USB je menší varianta vhodná pro přenosná zařízení jako digitální fotoaparáty. Micro USB má lichoběžníkový průřez s menšími rozměry a používá se především u mobilních telefonů a drobné elektroniky. USB Type-C představuje moderní univerzální konektor s oboustranným symetrickým designem a 24 piny, který podporuje vysokorychlostní přenosy dat a napájení.
| Typ konektoru | Tvar | Použití | Počet pinů |
|---|---|---|---|
| USB Type-A | Obdélník | Počítače, nabíječky | 4 (USB 2.0) / 9 (USB 3.x) |
| USB Type-B | Čtverec | Tiskárny, externí disky | 4 |
| Mini USB | Menší čtverec | Fotoaparáty, GPS | 5 |
| Micro USB | Lichoběžník | Mobily, drobná zařízení | 5 |
| USB Type-C | Symetrický ovál | Nová zařízení, notebooky | 24 |
Jaké je barevné značení vodičů u USB Type-B a jeho variant?
USB Type-B konektory a jejich mini a micro verze používají barevné značení vodičů, které odpovídá standardu USB 2.0. Červený vodič slouží k přenosu napětí +5 V, černý je zemnící vodič (GND), bílý přenáší datový signál D− a zelený datový signál D+. Toto barevné rozdělení zajišťuje správné zapojení všech signálových a napájecích vedení. Přesné schéma zapojení pinů u USB Type-B a jeho mini a micro variant zahrnuje tyto čtyři barvy a jejich přiřazení k pinům podle fyzického uspořádání konektoru. Pro lepší orientaci doporučuji použít USB pinout schéma, které detailně ukazuje umístění každého pinu a jeho funkci.
| Barva vodiče | Funkce | Pin v USB Type-B |
|---|---|---|
| Červená | +5 V | Pin 1 |
| Bílá | D− | Pin 2 |
| Zelená | D+ | Pin 3 |
| Černá | GND | Pin 4 |
Tip: Při montáži USB kabelů s konektory Type-B, mini nebo micro USB se často stává chyba v záměně datových vodičů D− a D+, což vede k nefunkčnosti připojení. Doporučuji vždy ověřit barevné značení podle oficiálních schémat a nepoužívat kabely s nejasným zapojením.
Tento přehled je součástí praktického průvodce usb pinouty a typy konektorů, který vám pomůže správně identifikovat a zapojit USB kabely podle jejich typů a barev vodičů. Pro více informací o USB Type-C pinoutu a rychlostech přenosu dat je vhodné konzultovat specializované zdroje včetně technické dokumentace výrobce.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
USB Type-C: Pinout, funkce pinů a alternativní režimy
USB Type-C představuje moderní univerzální konektor s 24 piny, který umožňuje vysokorychlostní přenos dat, napájení i přenos videa. Následující podsekce detailně popisují funkce jednotlivých pinů a vysvětlují alternativní režimy, včetně využití pinů SBU1 a SBU2 pro video signál.
Funkce jednotlivých pinů USB Type-C
USB Type-C pinout obsahuje 24 pinů symetricky rozložených na obou stranách konektoru. Hlavní funkce pinů jsou:
- VBUS – poskytuje napájení až 20 V a 5 A (maximálně 100 W), což umožňuje napájet i výkonnější zařízení
- GND – zemnící vodič, zajišťuje bezpečný návratový proudový obvod
- D+ a D− – tradiční datové linky pro USB 2.0 připojení
- RX+/RX− a TX+/TX− – vysoce rychlé datové linky pro USB 3.1/3.2, umožňují duplexní přenos signálu
- CC1 a CC2 – kontrolní piny pro detekci orientace kabelu a vyjednávání napájení či režimu připojení
- VConn – napájecí pin pro aktivní kabely a adaptéry, poskytuje 5 V
- SBU1 a SBU2 – pomocné linky využívané pro alternativní režimy přenosu multimediálního obsahu
Pinout USB Type-C je navržen tak, aby byl oboustranný, což znamená, že kabel lze zapojit libovolnou stranou. Barevné značení USB kabelů a jejich funkce obvykle korespondují s interním rozložením vodičů, kde:
- červený vodič odpovídá VBUS
- černý vodič je GND
- zelený a bílý slouží pro D+ a D− datové linky
Toto USB schéma zapojení pinů usnadňuje orientaci při instalaci a opravách.
Alternativní režimy USB-C (DisplayPort, HDMI, MHL)
Alternativní režimy umožňují USB Type-C přenášet video a audio signál vedle dat a napájení. Pro tyto režimy se využívají speciální piny SBU1 a SBU2, které slouží jako kanály pro přenos signálu například DisplayPort, HDMI nebo MHL.
- Aktivace alternativního režimu – zařízení vyjednává přes CC piny, zda podporuje režim jako DisplayPort nebo HDMI
- Přesměrování signálu – datové linky RX+/RX− a TX+/TX− mohou být využity pro vysokorychlostní video přenos
- Využití SBU pinů – SBU1 a SBU2 přenášejí doplňkové signály, například pro audio nebo ovládací data v režimu DisplayPort
- Napájení a řízení – VBUS a VConn zajišťují potřebné napájení aktivních adaptérů nebo zařízení v alternativních režimech
Alternativní režimy USB-C rozšiřují možnosti standardního USB, což oceníte při připojování monitorů, televizí nebo profesionálních zobrazovacích zařízení. Přesné USB kabel barvy a jejich funkce v těchto případech zůstávají stejné, ale přenášený obsah se liší podle režimu.
Tip: Při výběru kabelu USB Type-C pro přenos obrazu doporučuji zvolit certifikované kabely s podporou alternativních režimů, protože levné kabely často neobsahují správně zapojené SBU piny.
- USB Type-C nabízí univerzální konektor s 24 piny a symetrickým designem
- VBUS a GND zajišťují napájení až 100 W
- CC1 a CC2 detekují orientaci kabelu a vyjednávají režim připojení
- SBU1 a SBU2 slouží pro přenos videa v alternativních režimech jako DisplayPort a HDMI
Toto usb schéma zapojení pinů a barevné značení USB vodičů usnadňuje pochopení komplexního fungování USB Type-C rozhraní.
Barevné značení USB portů a jejich význam
Barevné značení USB portů pomáhá uživatelům rychle rozpoznat typ rozhraní a jeho funkce. Toto značení odráží nejen generaci USB, ale také zvláštní vlastnosti, jako je podpora rychlého nabíjení nebo napájení při vypnutém zařízení. Jak číst USB pinout a jeho barevné označení je proto klíčové pro správné využití portů a připojení.
USB kabel barvy a jejich funkce se liší podle standardu a výrobce, ale obecně platí následující pravidla:
- Černá barva označuje USB 2.0 porty, které podporují přenosovou rychlost až 480 Mbps. Tyto porty jsou nejběžnější na starších zařízeních a zajišťují základní funkce připojení.
- Bílá barva je také spojována s USB 2.0, ale méně často používána, často v levnějších nebo starších modelech.
- Modrá barva značí USB 3.0 porty, které zvládají rychlosti přenosu dat až do 5 Gbps. Modrá barva je standardem pro moderní počítače a periferie.
- Červená a žlutá barva indikují porty s funkcí nabíjení, které dokážou dodávat proud i při vypnutém zařízení. Červené porty často podporují vyšší proudy, což je vhodné pro rychlé nabíjení.
- Zelená barva je specifická pro Qualcomm Quick Charge porty, které optimalizují nabíjení zařízení kompatibilních s touto technologií.
- Fialová barva označuje Huawei SuperCharge porty, které umožňují velmi rychlé nabíjení zařízení značky Huawei.
Toto barevné značení se může lišit podle výrobce, proto je vhodné při nejistotě konzultovat manuál zařízení. Barevné značení USB portů usnadňuje orientaci mezi typy USB konektorů a jejich funkcemi, zejména při práci s USB Type-C pinout nebo USB kabely různých typů.
Tip: Častou chybou je zaměňovat porty s vysokou rychlostí přenosu za porty s rychlým nabíjením – modrý USB 3.0 port nemusí vždy podporovat rychlé nabíjení, proto je třeba hledat doprovodné označení nebo použít speciální nabíjecí porty (červené, zelené, fialové).
Barevné značení USB portů tedy nejen ukazuje technickou specifikaci, ale také funkční možnosti napájení a nabíjení, což je zásadní pro správný výběr připojení.
Správné pájení USB kabelů a prevence chyb
Správné pájení USB kabelů vyžaduje znalost barevného značení vodičů a pečlivý postup, aby nedošlo k poškození zařízení nebo nestabilnímu přenosu dat. V USB kabelech se obvykle používají čtyři základní barvy vodičů: červená pro +5 V napájení, černá jako zem (GND), bílá a zelená pro datové linky D- a D+. Jak číst USB pinout a jeho barevné označení je proto klíčové pro správné zapojení a funkčnost.
- Příprava kabelu – odstraněním vnější izolace odkryjte jednotlivé vodiče a odizolujte je asi 5 mm.
- Identifikace barev – ověřte správnou barvu vodičů podle standardního USB pinout schématu, které odpovídá typu USB konektoru (USB-A, USB-B nebo USB Type-C).
- Čištění a cínování – očistěte a lehce pocínujte konce vodičů, aby pájení bylo pevné a spolehlivé.
- Připájení vodičů – podle barevného značení USB vodičů připojte vodiče ke správným pinům konektoru, vyhněte se prohození datových vodičů (bílá a zelená).
- Kontrola propojení – po zapájení zkontrolujte, zda nedošlo k přepólování nebo zkratům mezi vodiči.
- Izolace spojů – jednotlivé spoje důkladně izolujte pomocí smršťovací bužírky nebo izolační pásky.
Nejčastější chyby při pájení USB kabelů
- Přepólování napájecích vodičů (červený a černý vodič) vede k nefunkčnosti nebo trvalému poškození USB zařízení.
- Prohození datových vodičů (bílá a zelená) způsobuje nestabilní komunikaci a chyby v přenosu dat.
- Nedostatečná izolace jednotlivých vodičů způsobuje zkrat a selhání připojení.
- Použití nekvalitních kabelů bez správného barevného značení zvyšuje riziko nesprávného zapojení.
Odborná rada: Při pájení USB kabelů vždy použijte osciloskop nebo tester pro ověření správného zapojení a přenosu signálu. Praktický průvodce USB pinouty a typy konektorů vám pomůže vyhnout se chybám a zajistit dlouhodobou spolehlivost připojení.
Přesné dodržení barevného kódování vodičů USB je nezbytné nejen pro standardní USB-A nebo USB-B rozhraní, ale i pro moderní USB Type-C pinout, který má složitější uspořádání pinů. USB kabel barvy a jejich funkce tak tvoří základní orientaci pro každého, kdo chce pájet nebo opravovat USB kabely bez rizika poškození.
Aktivní vs. pasivní USB-C kabely: rozdíly a pinout
Aktivní a pasivní USB-C kabely se liší nejen konstrukcí, ale také funkcí a zapojením pinů v USB Type-C pinoutu. Pasivní USB-C kabely obsahují pouze vodiče odpovídající USB pinoutu a barevné značení USB vodičů slouží k identifikaci jejich funkcí – například červený vodič nese napájení +5 V, zelený a bílý datové linky, černý zem. Tyto kabely neposkytují žádnou elektroniku, proto nemají integrované obvody a jejich elektrické parametry jsou dány pouze kvalitou vodičů a stíněním.
Naopak aktivní USB-C kabely mají v sobě zabudované obvody, které vyžadují napájení přes speciální pin VConn. VConn poskytuje aktivním kabelům až 1 W energie, což umožňuje například zesílení signálu nebo komunikaci o stavu kabelu a přenosu. Díky této elektronice aktivní kabely dokážou zajistit stabilnější přenos dat i při delších délkách kabelu a podporují napájení s vyššími proudy. Pinout aktivního kabelu tedy zahrnuje kromě klasických vodičů i přívod VConn, který se u pasivních kabelů nepoužívá.
Rozhraní USB a jeho pinout s barevným označením pomáhá rychle orientovat, jaké vodiče nesou napětí, zem, data nebo signály VConn. Pro lepší přehlednost uvádím základní rozdíly v podobě seznamu:
- Pasivní USB-C kabel – obsahuje pouze vodiče podle USB pinout schématu, bez elektroniky, napájení VConn nevyužívá
- Aktivní USB-C kabel – má integrované obvody napájené přes VConn (až 1 W), podporuje delší délky a vyšší kvalitu přenosu
- Pinout aktivního kabelu zahrnuje klasické vodiče a přídavný napájecí pin VConn pro elektroniku
- Barevné značení USB vodičů odpovídá standardním funkcím: červený (+5 V), černý (GND), zelený a bílý (data), další piny slouží pro konfiguraci a napájení VConn
Tip: Na co si dát pozor při výběru kabelu – aktivní USB-C kabely jsou vhodné pro přenos dat na dlouhé vzdálenosti nebo při vyšším výkonu napájení, zatímco pasivní kabely jsou ideální pro běžné krátké propojení. Při nesprávném použití aktivního kabelu bez podpory VConn může dojít k nestabilitě přenosu.
Pro komplexní pochopení je užitečné znát i USB pinout schéma pro USB-A, USB-B a USB-C, které ukazuje rozdílné zapojení pinů a jejich barevné označení podle typu konektoru. To pomůže správně číst usb pinout a jeho barevné označení při práci s různými typy USB kabelů.
FAQ: Časté dotazy o USB pinoutu a barevném značení
Otázka: Co znamenají jednotlivé barvy vodičů v USB kabelu?
Červený vodič je +5 V (VBUS), černý slouží jako zem (GND), bílý a zelený přenášejí diferenciální data D− a D+. U USB 3.0 se navíc objevuje modrý vodič pro SuperSpeed data.
Otázka: Jaký je standardní pinout USB 2.0 Type-A konektoru?
USB 2.0 Type-A má 4 piny: PIN 1 je +5 V, PIN 2 D−, PIN 3 D+ a PIN 4 GND. Tento pinout definuje základní napájení a datový přenos.
Otázka: Jaké jsou hlavní typy USB konektorů a jak se liší?
Hlavní typy jsou USB Type-A, Type-B (včetně mini a micro) a Type-C. USB-C má 24 pinů a podporuje oboustranné zapojení a vyšší rychlosti.
Otázka: Co znamená červený USB port na počítači?
Červený port indikuje podporu trvalého napájení pro nabíjení zařízení i při vypnutém počítači.
Otázka: Jaké napětí a proud poskytuje USB 2.0 port?
Standardní USB 2.0 port dodává 5 V a maximálně 500 mA, tedy výkon 2,5 W.
Otázka: Jaký je pinout USB Type-C konektoru?
USB Type-C obsahuje 24 pinů, včetně VBUS, GND, datových linek D+/D−, vysokorychlostních přenosů RX+/RX− a TX+/TX−, signálů CC a napájení VConn.
Otázka: Jaké jsou alternativní režimy USB-C?
Přes piny SBU1 a SBU2 USB-C podporuje přenos videa jako DisplayPort, HDMI a MHL, což rozšiřuje využití konektoru.
Otázka: Jak správně pájet USB kabely podle barev vodičů?
Pájení vyžaduje přesné dodržení barevného značení, čisté spoje bez oxidace a kontrolu správného přiřazení pinů, aby se zabránilo zkratům.
Otázka: Jaké jsou rozdíly mezi aktivními a pasivními USB-C kabely?
Aktivní kabely mají integrované obvody napájené přes VConn, umožňují delší délky a stabilnější signál, zatímco pasivní kabely jsou jednodušší a kratší.
Otázka: Jaká je maximální délka USB 2.0 a USB 3.0 kabelů?
Maximální délka USB 2.0 kabelu je 5 metrů, u USB 3.0 je to 3 metry. Delší kabely vyžadují aktivní zesilovače nebo napájené USB huby.
Otázka: Jaké jsou standardní funkce jednotlivých pinů USB 3.0 Type-A konektoru?
USB 3.0 Type-A má 9 pinů, z toho 4 odpovídají USB 2.0 a 5 přidávají linky pro SuperSpeed data (TX+/TX−, RX+/RX−).
Otázka: Jaké jsou barvy vodičů u USB 3.0 kabelu a co znamenají?
USB 3.0 kabel obsahuje červený (+5 V), černý (GND), zelený (D+), bílý (D−) a modrý vodič pro SuperSpeed přenosy.
Otázka: Jaké napětí a proud poskytuje USB 3.1 Gen 2 port?
USB 3.1 Gen 2 port standardně nabízí 5 V a až 3 A proudu, což umožňuje výkon až 15 W pro rychlé nabíjení.
Otázka: Jak se liší pinout micro USB konektoru od mini USB?
Micro USB má 5 pinů s menším rozměrem a odlišným rozložením než mini USB, což ovlivňuje kompatibilitu zařízení.
Otázka: Jaké jsou hlavní rozdíly v pinoutu USB Type-B a USB Type-C konektorů?
USB Type-B má 4 piny a je určeno pro periferní zařízení, USB Type-C má 24 pinů s oboustranným zapojením a podporou alternativních režimů.
Otázka: Jak správně identifikovat a pájet vodiče USB kabelu podle barev pro USB 2.0?
Červený je +5 V, černý zem, zelený Data+ a bílý Data−. Pájení musí být pevné, bez zkratů a s kontrolou continuity.
Otázka: Které piny USB Type-C se používají pro přenos napájení a jaké mají parametry?
Napájení přenášejí piny VBUS a GND, které zvládají až 20 V a 5 A při použití USB Power Delivery.
Otázka: Jaké jsou nejčastější chyby při zapojování USB pinů podle barev a jak jim předejít?
Častá chyba je záměna Data+ a Data− nebo napájecích vodičů, což může poškodit zařízení. Používejte vždy ověřené USB pinout schéma a nástroje pro kontrolu spojů.
