Komplexní metody diagnostiky a detekce poruch řídící jednotky ECU

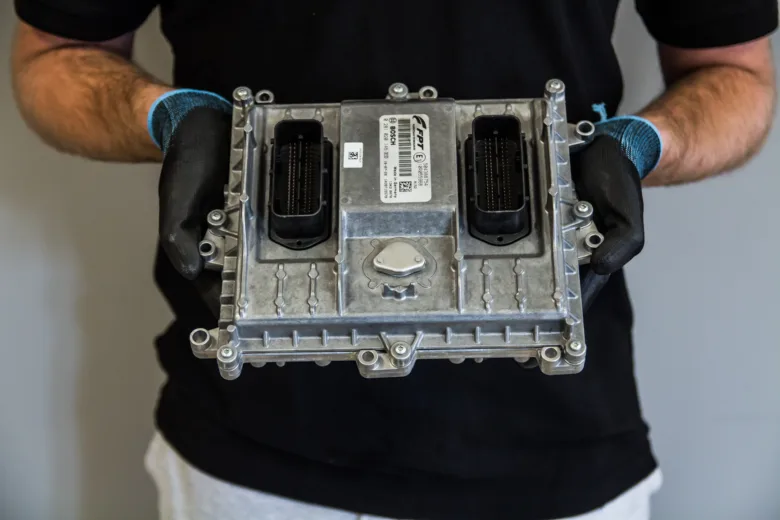

Řídící jednotka ECU je mozkem moderního vozu a její porucha může výrazně ovlivnit jeho provozuschopnost. Diagnostika ECU odhaluje chyby řídící jednotky pomocí specializovaných nástrojů a systémů autodiagnostiky, což umožňuje přesnou identifikaci závad a efektivní ECU opravu. Správné metody zjišťování problémů šetří čas i náklady na servis.

Základní principy diagnostiky řídící jednotky ECU a čtení chybových kódů

Diagnostika řídící jednotky ECU probíhá připojením diagnostického skeneru k diagnostickému konektoru vozu, který umožňuje čtení chybových kódů ECU přes protokol OBD-II nebo CAN bus. Tyto kódy indikují konkrétní poruchy v elektronice motoru či dalších systémech a ukládají se do paměti řídící jednotky pro pozdější analýzu. Díky autodiagnostice lze rychle identifikovat přerušení, zkrat nebo nesprávné signály v systému.

Jak číst chybové kódy ECU

Pro čtení chybových kódů ECU se využívá standardní diagnostický konektor OBD-II, přes který diagnostický skener komunikuje se řídící jednotkou pomocí sériové komunikace. Kódy rozlišujeme na statické – trvale uložené při potvrzené poruše, a sporadické – dočasné chyby, které se mohou objevit náhodně. Diagnostický skener zobrazí číselné kódy, například P0300 (náhodné výpadky zapalování), které je třeba následně interpretovat.

Typy chybových kódů a co znamenají

Existují dva základní typy chybových kódů, které pomáhají diagnostikovat poruchy ECU:

Tyto kódy pomáhají přesně určit závadu a usnadňují ECU opravu.

Fyzické metody měření a testování komponent ECU a přidružených systémů

Fyzické měření a testování komponent řídící jednotky ECU patří mezi základní metody diagnostiky ECU, které doplňují softwarovou autodiagnostiku přes OBD-II nebo CAN bus. Tyto metody umožňují odhalit chyby řídící jednotky, jež nemusí být zaznamenány v paměti ECU, například mechanické závady na snímačích či akčních členech.

Měření napětí a proudu

Voltmetr měří napětí na napájecích obvodech ECU, což potvrzuje správné připojení a funkci napájení. Ampérmetr zase umožňuje kontrolovat proudový odběr, který by měl odpovídat technickým parametrům výrobce. Nesprávné hodnoty napětí či proudu často indikují poruchy napájení nebo zkrat.

Měření odporu snímačů a akčních členů

Ohmmetr slouží k měření odporu snímačů a akčních členů, čímž se odhalí přerušení vodičů či zkraty. Pomocí této paralelní diagnostiky, která nezávisí na řídící jednotce ECU, lze identifikovat fyzické závady senzoru nebo pohonu, i když ECU sama chybu nezaregistruje.

Sledování signálů osciloskopem

Osciloskop sleduje průběh napětí signálů v reálném čase a dokáže tak odhalit nepravidelnosti, jako jsou šumy nebo přerušení, které voltmetr ani ampérmetr nezachytí. Tato metoda je neocenitelná při návodu na diagnostiku a odhalení poruch ECU, zejména u složitějších elektronických systémů.

1. Připojte voltmetr a ampérmetr – změřte napětí a proud na napájecích svorkách ECU.
2. Použijte ohmmetr – otestujte odpor snímačů a akčních členů pro zjištění elektrických závad.
3. Zapojte osciloskop – sledujte signály v reálném čase a vyhodnoťte jejich kvalitu.

Tip: Práce s elektrickými obvody vyžaduje opatrnost a dodržování bezpečnostních pravidel, aby nedošlo ke zkratu nebo poškození ECU. Podrobné návody a testy najdete také na portálu DTest.cz, který se zabývá nezávislou diagnostikou a opravami elektroniky ve vozidlech.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Pokročilé diagnostické postupy včetně vizuální kontroly a měření komprese

Pokročilé diagnostické postupy kombinují mechanické měření a vizuální kontrolu pro přesné zjištění poruch řídící jednotky ECU a motoru. Tyto metody doplňují standardní autodiagnostiku přes OBD-II a CAN bus, protože některé mechanické závady, například poškození válců motoru, řídící jednotka nezachytí.

Měření komprese motoru

Měření komprese odhaluje netěsnosti a poškození válců a ventilů, která přímo ovlivňují výkon a chod motoru. Tento postup zahrnuje připojení tlakoměru do otvoru po svíčce a spuštění motoru na volnoběh, kdy se měří maximální tlak v jednotlivých válcích. Hodnota komprese by měla být u benzínových motorů v rozmezí 9 až 14 barů, u dieselových motorů obvykle 15 až 22 barů. Rozdíl větší než 10 % mezi jednotlivými válci signalizuje poruchu, kterou ECU nemusí registrovat jako chybu. Nízká komprese může indikovat poškozená těsnění ventilů, vydřené stěny válců nebo prasklé pístní kroužky.

Vizuální kontrola endoskopem

Endoskop STORZ umožňuje detailní vizuální diagnostiku vnitřních částí motoru bez nutnosti demontáže. Tento profesionální nástroj poskytuje živý obraz stavu stěn válců, sedel ventilů, pístů a sacího traktu. Pomocí endoskopu lze odhalit vydření, kavitaci, usazeniny i natavená dna pístů, což jsou mechanické závady, které řídící jednotka ECU nehlásí. Endoskopická kontrola je efektivnější a méně časově náročná než rozebírání motoru a umožňuje přesné lokalizování problému.

Analýza emisí jako doplněk diagnostiky

Analýza emisí měří koncentrace oxidu uhelnatého (CO), uhlovodíků (HC), oxidu dusíku (NOx) a oxidu uhličitého (CO2) ve výfukových plynech. Odchylky od normálních hodnot indikují nesprávné spalování, netěsnosti v sacím nebo výfukovém systému či chyby v řízení motoru, které nemusí být zachyceny jako konkrétní chybový kód v ECU. Tato metoda pomáhá odhalit například netěsnosti sání, poruchy lambda sondy nebo problémy s dávkováním paliva.

Tip: Kombinace měření komprese, endoskopické kontroly a analýzy emisí patří mezi nejefektivnější metody zjišťování poruch řídící jednotky ECU a souvisejících mechanických problémů.

• Častá chyba: spoléhání se pouze na OBD-II skener bez fyzické kontroly motoru a válců.
• Pro koho se to hodí: majitelé vozidel s nejasnými chybami nebo opakujícími se poruchami motoru, kdy standardní diagnostika nezachytí mechanické závady.
• Pro koho NE: u vozidel bez známek mechanických problémů a stabilním chodem motoru postačuje běžná autodiagnostika přes CAN bus.

Příčiny poruch řídící jednotky ECU a faktory ovlivňující životnost

Porucha řídící jednotky ECU vzniká převážně kvůli několika konkrétním příčinám, které přímo ovlivňují její funkčnost a životnost. Přehřívání nad provozní teplotu 85-105 °C poškozuje polovodičové součástky, zejména tranzistory a kondenzátory, což vede k chybám v řízení motoru. Zkratové stavy v elektrickém systému, například přímý spoj mezi napájecím vodičem a kostrou, způsobují trvalé poškození tištěných spojů a často vyřazují ECU z provozu. Vlhkost pronikající do pouzdra nebo konektorů vyvolává korozní procesy na kontaktech a spoji, což zhoršuje elektrickou vodivost a stabilitu signálů. Mechanické poškození, například nárazy nebo nesprávná manipulace při montáži, vede k prasklinám v plošném spoji nebo uvolnění součástek. Dlouhodobé vibrace nad 10 Hz způsobují mikrotrhliny v pájených spojích a snižují životnost jednotky. Koroze je často důsledkem vlhkosti v kombinaci s nečistotami a snižuje spolehlivost ECU.

V praxi tvoří přibližně 12 % poruch řídících jednotek neopravitelná poškození, zejména vlivem proniknutí vody nebo požáru, kdy je nutná výměna celé jednotky. Tento fakt zdůrazňuje nezbytnost správné ochrany ECU proti vlhkosti, přehřátí a mechanickému namáhání. Pro účinnou diagnostiku poruch ECU se standardně využívá autodiagnostika přes rozhraní OBD-II a sběrnici CAN bus, které umožňují rychlé a přesné načtení chybových kódů a sledování provozních parametrů v reálném čase.

• Přehřívání nad 85 °C poškozuje polovodičové součástky
• Zkratové stavy ničí tištěné spoje a mohou ECU vyřadit
• Vlhkost v pouzdru způsobuje korozní poškození kontaktů
• Mechanické nárazy vedou k prasklinám a uvolnění součástek
• Vibrace nad 10 Hz zkracují životnost pájených spojů
• Koroze snižuje spolehlivost a stabilitu signálů

Tip: Častou chybou je nedostatečné zajištění těsnosti konektorů a pouzdra ECU, což umožňuje pronikání vlhkosti a následnou korozi. Doporučuji pravidelně kontrolovat stav těsnění a konektorů, zejména po servisních zásazích.

Pro koho se to hodí: Diagnostika a údržba ECU je nezbytná pro majitele vozidel s elektronickým řízením motoru starších 5 let, kdy riziko poruch stoupá.

Pro koho NE: Novější vozidla s originální záruční ochranou by měla být diagnostikována a opravována autorizovanými servisy, aby nedošlo ke ztrátě záruky.

Jaké jsou příznaky poruch řídící jednotky ECU a jak je diagnostikovat

Mezi hlavní příznaky patří náhodné vypínání motoru, potíže se spuštěním, nepravidelný chod motoru a nesprávné reakce na signály senzorů, například nesprávné dávkování paliva nebo chyby v zapalování. Diagnostika ECU pomocí OBD-II scanneru umožňuje okamžité zjištění chybových kódů, které identifikují konkrétní závady, například přerušení signálu snímače klikového hřídele nebo chyby v komunikaci přes CAN bus. Taková data usnadňují přesné určení příčiny poruchy a plánování oprav.

Možnosti opravy a konfigurace ECU, včetně klonování a režimů imobilizéru

Oprava ECU využívá specializovaný software, který umožňuje cílené zásahy do programování řídící jednotky motoru včetně úprav firmware a opravy chyb v paměti. Konfigurace ECU probíhá ve třech základních režimech: Klon, Virgin a Immo Off. Režim Klon přesně kopíruje data a nastavení původní jednotky včetně imobilizéru, což je nezbytné při výměně za novou jednotku stejného typu. Režim Virgin resetuje jednotku do továrního nastavení, přičemž imobilizér se aktivuje až po instalaci do vozidla a synchronizaci s klíčem. Režim Immo Off kompletně deaktivuje imobilizér, což usnadňuje spuštění vozidla, avšak výrazně snižuje bezpečnost a měl by být používán pouze v autorizovaných servisech.

Po dokončení opravy a konfigurace se ECU testuje na simulátoru provozu, který reprodukuje reálné podmínky vozidla včetně signálů ze snímačů a akčních členů. Tento test trvá obvykle 30 až 60 minut a ověřuje správnou funkci vstřikovacích systémů, zapalování, komunikaci přes CAN bus i režimy imobilizéru bez nutnosti montáže do auta. Simulátor zároveň umožňuje detekovat skryté chyby, které by se při běžném provozu projevily později.

Postupy a nástroje pro diagnostiku poruch ECU

• Použití autodiagnostiky přes OBD-II a CAN bus k načtení a analýze chybových kódů uložených v paměti ECU
• Kontrola parametrů v reálném čase, jako jsou napětí snímačů, signály z klikového hřídele a průtok vzduchu, pomocí specializovaného diagnostického software
• Měření elektrických parametrů napájení a signálů na konektorech ECU voltmetrem, ampérmetrem a osciloskopem pro odhalení přerušení, zkratů a rušení
• Testování opravené nebo rekonfigurované jednotky na simulátoru provozu pro potvrzení plné funkčnosti bez nutnosti instalace do vozidla
• Diagnostika a oprava vyžadují zkušenosti s konkrétní značkou a modelem vozidla a přístup k originálním nebo kompatibilním softwarovým nástrojům

Tip: Na co si dát pozor – nevhodné použití režimu Immo Off může vést k výraznému snížení zabezpečení vozidla a porušení legislativních požadavků na imobilizér. Tento režim je vhodný pouze pro profesionální dílny s oprávněním a zkušenostmi, nikoliv pro amatérské zásahy nebo neautorizované servisy.

Význam pravidelné kontroly a role moderních diagnostických nástrojů

Pravidelná kontrola řídící jednotky ECU umožňuje odhalit až 99 % závad, které by jinak mohly negativně ovlivnit provoz vozidla. Moderní diagnostické nástroje, jako jsou přístroje využívající protokoly OBD-II a CAN bus, výrazně zvyšují efektivitu diagnostiky. Zkušenosti servisních firem s více než 30letou praxí jsou klíčové pro správnou interpretaci dat a následnou ECU opravu. Kdy je vhodné provádět diagnostiku řídící jednotky ECU? Doporučuje se provádět ji nejen při podezření na chyby řídící jednotky, ale také jako součást pravidelné autodiagnostiky pro prevenci závad.

Jaké diagnostické metody se používají pro detekci závad ECU

Pro detekci závad ECU se využívají metody zahrnující čtení chybových kódů, měření signálů a testování komunikace přes OBD-II rozhraní. Tyto postupy a nástroje pro diagnostiku poruch ECU umožňují rychlou lokalizaci závad a minimalizují riziko rozsáhlejších oprav.

Tip: Pravidelná diagnostika s využitím moderních přístrojů je nejlepší prevencí proti náročné a nákladné opravě řídící jednotky. Na co si dát pozor: nesprávná interpretace chybových kódů může vést k zbytečným výměnám dílů.

Softwarové algoritmy a protokoly komunikace používané při diagnostice ECU

Softwarové algoritmy a komunikační protokoly představují základní nástroje pro efektivní diagnostiku ECU. Tyto technologie umožňují nejen detekovat chyby řídící jednotky, ale také interpretovat a přenášet diagnostická data pro další zpracování.

Základní softwarové algoritmy

Softwarové algoritmy v ECU neustále monitorují provozní parametry a vyhodnocují anomálie, které indikují chyby řídící jednotky. Algoritmy detekují nesrovnalosti v datech a často provádějí korekci chyb v reálném čase, čímž zvyšují spolehlivost systému. Detekce chyb zahrnuje například kontrolu integrity dat a sledování hodnot senzorů.

Diagnostické protokoly OBD-II a CAN bus

Pro komunikaci s ECU se běžně používají protokoly OBD-II a CAN bus. OBD-II umožňuje čtení chybových kódů a živých dat z řídící jednotky, což je základem autodiagnostiky. CAN bus zajišťuje rychlý a spolehlivý přenos diagnostických dat mezi ECU a diagnostickým přístrojem. Tyto protokoly umožňují přesnou diagnostiku a usnadňují ECU opravu.

Tip: Přesná autodiagnostika závisí na správné interpretaci chybových kódů ECU při diagnostice, kterou umožňují právě softwarové algoritmy a standardizované protokoly.

Specifika diagnostiky v elektromobilech a hybridních vozidlech

Diagnostika elektronické řídící jednotky auta v elektromobilech a hybridních vozidlech vyžaduje speciální přístup kvůli odlišné konstrukci a komponentám. Zahrnuje nejen standardní kontrolu ECU, ale také sledování bateriových systémů a elektrických motorů, které nejsou přítomny u spalovacích motorů.

Rozdíly v diagnostice oproti spalovacím motorům

Elektromobily mají specifické řídící jednotky ECU, které řídí elektrický pohon a spravují tok energie mezi bateriemi a motory. Diagnostika ECU v těchto vozidlech se liší od klasických aut se spalovacím motorem, protože nezahrnuje měření komprese motoru ani kontrolu zapalování. Komunikace často probíhá přes sběrnice CAN bus s rozšířenými protokoly autodiagnostiky OBD-II.

Kontrola bateriových systémů a měničů

Diagnostika bateriových systémů a měničů v elektromobilech je klíčová pro zjištění chyb řídící jednotky a prevenci vážných poruch. Kontrolují se parametry jako:

• napětí a stav nabití jednotlivých článků baterie
• teplota bateriového modulu
• funkčnost měničů měnících stejnosměrný proud na střídavý
• komunikace mezi baterií, měniči a ECU

Tip: Častou chybou je ignorování pravidelné diagnostiky bateriových systémů, což může vést k rychlému opotřebení nebo selhání baterie.

Diagnostika ECU v elektromobilech a hybridech tak zahrnuje komplexní kontrolu nejen řídící jednotky, ale i klíčových elektrických komponent pro bezpečný provoz vozidla.

Vliv aktualizací firmware na diagnostiku a odstraňování poruch ECU

Firmware ECU řídí základní funkce elektronické řídící jednotky a jeho aktuálnost zásadně ovlivňuje přesnost diagnostiky ECU i efektivitu oprav. Aktualizace firmware opravují chyby v softwaru, optimalizují komunikaci přes protokoly OBD-II a CAN bus a zlepšují detekci chyb řídící jednotky, což usnadňuje autodiagnostiku a rychlejší odhalení poruch. Naopak neaktuální firmware často způsobuje nesprávnou diagnostiku, kdy může dojít k falešným nebo neúplným chybovým hlášením, což zkomplikujě ECU oprava.

Pravidelné aktualizace firmware proto patří mezi základní postupy a nástroje pro diagnostiku poruch ECU, které výrazně zvyšují spolehlivost diagnostických dat a prodlužují životnost řídící jednotky.

Tip: Pro správnou diagnostiku a odhalení poruch ECU vždy nejprve zkontrolujte verzi firmware a v případě potřeby ji aktualizujte, aby se eliminovaly chyby a zajistila kompatibilita s diagnostickými přístroji.

Bezpečnostní aspekty a ochrana ECU proti kybernetickým útokům

Kybernetické útoky představují stále větší riziko pro bezpečnost ECU, jelikož umožňují neoprávněný přístup k řídící jednotce přes diagnostické rozhraní OBD-II nebo CAN bus. Tyto útoky mohou vést k manipulaci s daty, chybám řídící jednotky a narušení funkčnosti vozidla. Zabezpečení řídící jednotky ECU proto zahrnuje několik úrovní ochrany, především pravidelné aktualizace softwaru, které opravují známé bezpečnostní nedostatky a posilují odolnost proti novým hrozbám.

Fyzická ochrana řídící jednotky omezuje přístup k jejím konektorům a brání neoprávněným zásahům. Pro správnou diagnostiku poruch ECU a efektivní ECU opravu je nezbytné používat bezpečné postupy a nástroje, které respektují bezpečnostní zásady.

• Pravidelně provádějte aktualizace softwaru ECU přes autorizované servisy
• Zajistěte fyzickou ochranu řídící jednotky před neoprávněným přístupem
• Používejte certifikované diagnostické přístroje pro autodiagnostiku
• Sledujte podezřelé chybové kódy ECU a neignorujte varovné signály

Tip: Bezpečnost ECU je klíčová nejen pro správnou funkci vozidla, ale i pro ochranu proti kybernetickým útokům, které mohou ovlivnit řízení a bezpečnost jízdy.

Časté dotazy

Jak často by měla být prováděna diagnostika řídící jednotky ECU?

Doporučuje se provádět diagnostiku při každé větší servisní kontrole nebo při podezření na závadu, aby bylo možné odhalit až 99 % možných problémů.

Co znamená chybový kód P0300 v diagnostice ECU?

Kód P0300 označuje náhodné vynechání zapalování v jednom nebo více válcích, což může ovlivnit chod motoru.

Jaké přístroje jsou nejčastěji používány pro fyzickou diagnostiku ECU?

Voltmetr, ampérmetr, ohmmetr a osciloskop jsou základní nástroje pro měření napětí, proudu, odporu a sledování signálů.

Proč je měření komprese důležité při diagnostice motoru?

Měření komprese odhaluje netěsnosti ve válcích a problémy s ventily, které mohou způsobit mechanické poruchy motoru.

Jak ovlivňuje vlhkost životnost řídící jednotky ECU?

Vlhkost pronikající do pouzdra nebo konektorů způsobuje korozní procesy, které snižují stabilitu a funkčnost ECU.

Jaké jsou rozdíly v diagnostice ECU mezi elektromobily a spalovacími vozy?

Elektromobily vyžadují diagnostiku bateriových systémů, měničů a elektrických motorů, které nejsou součástí klasických spalovacích motorů.

Jak aktualizace firmware pomáhají při diagnostice ECU?

Aktualizace firmware opravují chyby, zlepšují diagnostiku a prodlužují životnost jednotky.

Co je režim Immo Off při konfiguraci ECU?

Režim Immo Off znamená vymazání imobilizéru, takže jednotka funguje bez zabezpečení proti krádeži.

Jaká jsou základní zabezpečení proti kybernetickým útokům na ECU?

Pravidelná aktualizace softwaru, silné autentizační mechanismy a fyzická ochrana jednotky jsou klíčové metody zabezpečení.

Kolik procent řídících jednotek ECU je podle statistik neopravitelných?

Podle statistik je přibližně 12 % řídících jednotek neopravitelných, často kvůli poškození vodou nebo požárem.

Jaké jsou běžné příznaky selhání řídící jednotky ECU?

Mezi běžné příznaky patří nepravidelný chod motoru, problémy se startováním a blikající kontrolka motoru na palubní desce.

Jaký je postup při resetování chybových kódů v ECU?

Obvykle se používá diagnostický přístroj, který po vyčtení kódů umožní jejich vymazání stiskem konkrétního tlačítka nebo příkazem v softwaru.

Jak se provádí vizuální kontrola řídící jednotky ECU?

Kontrola zahrnuje kontrolu konektorů, kabeláže a desky plošných spojů na známky poškození, koroze nebo spálení, což je první krok v diagnostice.

Jaký vliv má špatné uzemnění na funkci ECU?

Špatné uzemnění může způsobit nestabilní signály a chybové stavy, proto je důležité zkontrolovat a zajistit pevný kontakt uzemňovacích vodičů.

Které protokoly komunikace se nejčastěji používají při diagnostice ECU?

Nejčastěji se používají protokoly CAN, K-Line a UDS, které umožňují výměnu dat mezi diagnostickým přístrojem a ECU.

Jak funguje klonování řídící jednotky ECU a kdy je použitelné?

Klonování spočívá v přenosu dat a konfigurace z jedné ECU do druhé, často se používá při výměně vadné jednotky za novou identickou.

Jaké jsou metody testování vstupních a výstupních signálů ECU?

Používá se osciloskop a multimetrové měření pro ověření správné úrovně a průběhu signálů na senzorech a akčních členů připojených k ECU.

Jak aktualizace firmware ovlivňuje diagnostiku a opravy ECU?

Aktualizace firmware může odstranit softwarové chyby, zlepšit kompatibilitu a umožnit lepší diagnostiku díky novým funkcím a opravám kódů.
