Přehled průměrů a rozměrů PVC kanalizačních trubek podle GOST
PVC kanalizační trubky podle normy GOST mají přesně stanovené průměry, rozměry a tloušťku stěny, které zajišťují spolehlivost a dlouhou životnost instalací. Třída tuhosti SN pak určuje pevnost trubek vůči vnějším tlakům, což je klíčové pro správný výběr materiálu do kanalizačních systémů. Správné pochopení těchto parametrů pomáhá předejít častým chybám při výběru a montáži potrubí.
To hlavní z článku
- PVC kanalizační trubky dle GOST mají vnější průměry od 32 mm do 500 mm podle typu a použití.
- Tloušťka stěny trubek se pohybuje od 1 mm u vnitřních až po 12,3 mm u těžkých externích variant (SN8 a výše).
- Životnost PVC kanalizačních trubek dosahuje až 50 let díky vysoké chemické odolnosti a pevnosti materiálu.
- Délka trubek se liší od 0,3 m u vnitřních až po 5 m u některých výrobků pro vnější kanalizaci.
- Doporučený sklon kanalizace se pohybuje od 0,8 % do 3 % v závislosti na průměru potrubí a zajišťuje samovolný odtok odpadních vod.
Standardní průměry a rozměry PVC kanalizačních trubek podle GOST
Standardní průměry a rozměry PVC kanalizačních trubek podle GOST se pohybují od 32 mm do 500 mm vnějšího průměru. Jmenovitý průměr (DN) slouží jako orientační hodnota a neodpovídá přesně vnitřnímu nebo vnějšímu rozměru trubky. Podle normy GOST 51613-2000 se vnější průměr měří přes vnější hrany trubky, zatímco vnitřní průměr vzniká odečtením dvojnásobku tloušťky stěny od vnějšího průměru. Tloušťka stěny se liší podle typu a zatížení, přičemž ovlivňuje pevnost a životnost potrubí.
Jaké jsou standardní vnější průměry PVC kanalizačních trubek podle GOST?
Standardní vnější průměry PVC kanalizačních trubek podle GOST začínají na 32 mm a sahají až do 500 mm. Tento rozsah umožňuje využití v různých typech kanalizačních systémů od domácích instalací po rozsáhlé průmyslové sítě. Vnější průměr je klíčovým rozměrem pro správný výběr potrubí a jeho kompatibilitu se spojkami a dalšími prvky. Norma GOST 51613-2000 přesně stanovuje tyto rozměry, aby zajistila standardizaci a spolehlivost instalace.
| Jmenovitý průměr (DN) | Vnější průměr (mm) | Typické použití |
|---|---|---|
| DN 32 | 32 | Domácí odpadní potrubí |
| DN 110 | 110 | Standardní odpadní kanalizace |
| DN 500 | 500 | Průmyslové kanalizační sítě |
Jaká je tloušťka stěny PVC kanalizačních trubek podle typu a použití?
Tloušťka stěny PVC kanalizačních trubek podle GOST se pohybuje mezi 1 mm a 12,3 mm v závislosti na třídě tuhosti SN a plánovaném zatížení. Silnější stěny patří trubkám určeným pro vyšší mechanické zatížení, například v komunikacích nebo průmyslových areálech. Tloušťka stěny přímo ovlivňuje vnitřní průměr trubky, protože vnitřní průměr se počítá odečtením dvojnásobku tloušťky stěny od vnějšího průměru. Volba správné tloušťky zajišťuje dlouhodobou odolnost a spolehlivost kanalizačního systému.
| Typ trubky | Tloušťka stěny (mm) | Třída tuhosti SN | Určení použití |
|---|---|---|---|
| Lehká | 1,0-2,5 | SN2 – SN4 | Domácí instalace |
| Střední | 3,0-6,0 | SN8 – SN16 | Zpevněné plochy, zahrady |
| Těžká | 7,0-12,3 | SN32 – SN64 | Silnice, průmysl |
Tip: Při výběru kanalizačních trubek se vyplatí znát přesné rozměry a třídu tuhosti podle GOST, protože nesprávná tloušťka stěny může vést k praskání či deformacím pod zatížením.
Výpočet vnitřního průměru a význam tloušťky stěny
V této sekci se zaměříme na výpočet vnitřního průměru PVC kanalizačních trubek a vysvětlíme, jak významná je tloušťka stěny pro jejich funkčnost a pevnost. Správné pochopení těchto parametrů pomáhá zvolit vhodný rozměr trubek podle GOST a zajistit optimální průtok i dlouhou životnost kanalizačního systému.
Jak vypočítat vnitřní průměr PVC kanalizační trubky?
Vnitřní průměr PVC kanalizační trubky se stanoví odečtením dvojnásobku tloušťky stěny od vnějšího průměru. Tento jednoduchý vzorec lze vyjádřit jako:
vnitřní průměr = vnější průměr − 2 × tloušťka stěny.
Například u trubky s vnějším průměrem 110 mm a tloušťkou stěny 5 mm bude vnitřní průměr:
110 mm − 2 × 5 mm = 100 mm.
Právě vnitřní průměr určuje průtokovou kapacitu potrubí, tedy kolik vody trubkou skutečně proteče. Proto je důležité znát přesné rozměry kanalizačních trubek podle GOST. U standardních PVC trubek se tloušťka stěny liší podle třídy tuhosti SN a rozměrů, což ovlivňuje i celkovou délku PVC trubek používaných v instalacích.
Proč je důležitá tloušťka stěny u PVC kanalizačních trubek?
Tloušťka stěny PVC trubek je klíčová pro mechanickou pevnost a odolnost proti vnějším tlakům, například zatížení zeminy nebo provozních podmínek. Silnější stěna zvyšuje tuhost a snižuje riziko deformace, čímž prodlužuje životnost kanalizačního systému.
Na druhou stranu větší tloušťka stěny znamená menší vnitřní průměr a tím i menší průtokovou kapacitu. Proto je nutné zvolit optimální tloušťku podle plánovaného zatížení a požadavků na průtok. V praxi se tloušťka stěny PVC trubek volí v závislosti na třídě tuhosti SN (např. SN4, SN8), která určuje odolnost proti vnějším tlakům a zároveň ovlivňuje možnosti spojování PVC trubek.
Tip: Při výběru kanalizačních trubek vždy porovnejte průměry trubek s tabulkou průměrů a rozměrů PVC trubek pro kanalizaci podle GOST, abyste zajistili správný kompromis mezi pevností a průtokem. Častá chyba je podcenění tloušťky stěny, což vede k předčasným prasklinám nebo deformacím pod zatížením.
Třídy tuhosti (SN) PVC kanalizačních trubek a jejich význam
Třídy tuhosti SN PVC kanalizačních trubek určují jejich schopnost odolávat vnějšímu zatížení a ovlivňují volbu tloušťky stěny trubek. Podle normy GOST rozlišujeme hlavně třídy SN2, SN4 a SN8, které se liší jak svou mechanickou pevností, tak rozměry kanalizačních trubek. Třída tuhosti SN2 je lehká a trubky v této kategorii mají tloušťku stěny do 2,3 mm, což odpovídá zatížení přibližně 630 Pa. Trubky SN2 se hodí pro instalace s nízkým mechanickým tlakem, například uvnitř budov.
Třída SN4 představuje střední tuhost s tloušťkou stěny v rozmezí 2,5 až 12,3 mm a zatížením až kolem 800 Pa. Tyto PVC kanalizační trubky se nejčastěji používají v lehčích zemních instalacích, kde je potřeba větší odolnost, ale není nutná extrémní pevnost.
Nejpevnější z běžně používaných jsou trubky třídy SN8 s tloušťkou stěny od 3,2 do 15,3 mm a zatížením až 1000 Pa. Jsou vhodné pro těžké podmínky, například pod vozovkami nebo v místech s vysokou dopravní zátěží.
| Třída tuhosti SN | Tloušťka stěny (mm) | Zatížení (Pa) | Doporučené použití |
|---|---|---|---|
| SN2 | do 2,3 | cca 630 | Vnitřní instalace, nízké zatížení |
| SN4 | 2,5-12,3 | cca 800 | Lehké zemní rozvody |
| SN8 | 3,2-15,3 | až 1000 | Těžké podmínky, vozovky |
Tip: Pro správný výběr třídy tuhosti SN je nezbytné zohlednit plánované zatížení trubek a místo instalace. Nevhodný výběr může vést k předčasnému poškození, zejména u trubek s příliš tenkou stěnou v náročném prostředí.
Proč je důležité znát průměry PVC kanalizačních trubek podle GOST
Přesné rozměry kanalizačních trubek a jejich třídy tuhosti SN podle GOST zaručují správné spojování PVC trubek a dlouhodobou životnost potrubního systému. Znát detailní popis průměrů a délkových rozměrů PVC kanalizačních trubek je klíčové pro plánování instalace a zajištění požadované odolnosti proti mechanickému zatížení.

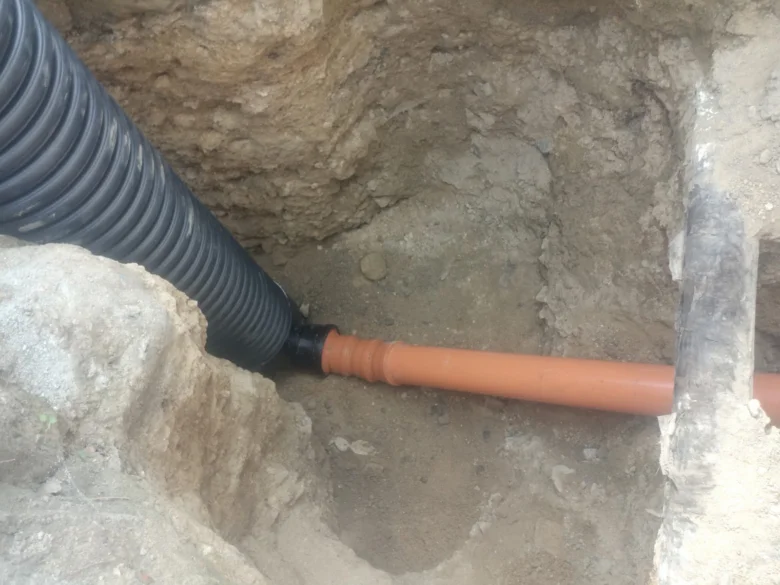

Dostupné délky a barvy PVC kanalizačních trubek dle GOST
Délky trubek a barvy PVC kanalizačních trubek podle normy GOST odpovídají konkrétním požadavkům pro vnitřní i vnější kanalizaci. Pro vnitřní kanalizaci se používají šedé HT trubky, které mají délky od 0,3 do 3 metrů. Vnější kanalizace využívá oranžové KG trubky v délkách od 1,2 do 5 metrů. Toto barevné rozlišení usnadňuje identifikaci typu potrubí přímo na stavbě.
Délka trubky je důležitá nejen pro efektivní instalaci, ale i pro správné spojování PVC trubek a zajištění požadované třídy tuhosti SN, která ovlivňuje odolnost vůči zatížení. Rozměry kanalizačních trubek podle GOST zahrnují i průměry trubek a tloušťku stěny PVC trubek, což je klíčové pro správný výběr materiálu.

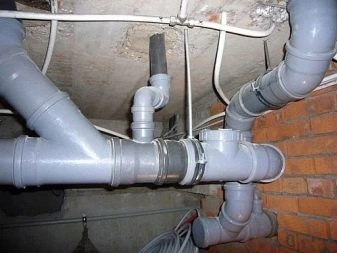

- Vnitřní kanalizace: šedé HT trubky, délka PVC trubek 0,3-3 m
- Vnější kanalizace: oranžové KG trubky, délka PVC trubek 1,2-5 m
Přehled rozměrů a průměrů PVC trubek pro kanalizaci dle GOST
Detailní popis průměrů a délkových rozměrů PVC kanalizačních trubek dle GOST najdete v tabulkách, které zahrnují standardní průměry trubek a tloušťky jejich stěn pro různé třídy tuhosti SN. Tyto parametry umožňují přesné plánování kanalizačních rozvodů a zajišťují dlouhodobou životnost potrubí.

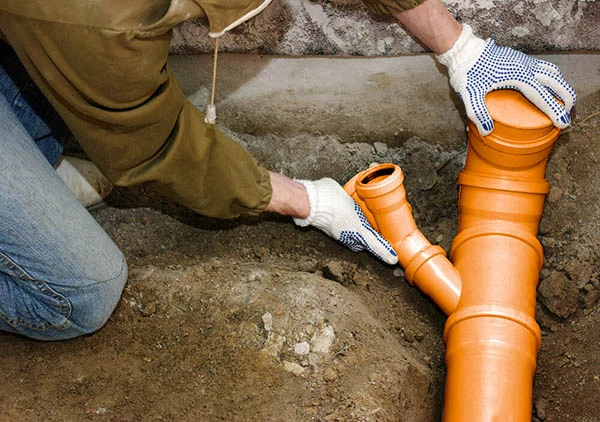

Spojování a montáž PVC kanalizačních trubek podle GOST
Spojování a montáž PVC kanalizačních trubek podle GOST vyžadují dodržení specifických postupů a použití správných materiálů, aby byla zajištěna těsnost spoje a dlouhodobá funkčnost instalace. Metody se liší podle typu trubek a konkrétního použití v kanalizačním systému.
Jaké jsou způsoby spojování PVC kanalizačních trubek podle GOST?
Podle normy GOST se spojování PVC kanalizačních trubek nejčastěji provádí nasunutím hrdla s těsnicím kroužkem. Tento kroužek je vyroben z pružného materiálu a zajišťuje vodotěsnost i plynotěsnost spoje bez nutnosti dalších přídavných materiálů. Těsnicí kroužky se používají u většiny standardních PVC trubek, jejichž průměry a tloušťka stěny odpovídají požadavkům třídy tuhosti SN.
Pro HT trubky, které jsou určeny pro odolnější kanalizační instalace, je možné použít také lepení speciálním lepidlem určeným pro PVC nebo svařování. Lepení vyžaduje důkladné očištění a odmaštění spojovaných ploch, aby byla zajištěna pevnost a těsnost spoje. Svařování se u PVC trubek využívá méně často, ale poskytuje velmi pevné a trvanlivé spoje vhodné zejména pro větší průměry trubek.
Tip: Při spojování trubek vždy zkontrolujte správný rozměr a průměr trubek podle GOST, protože i malý nesoulad může ohrozit těsnost spoje a vést k únikům.

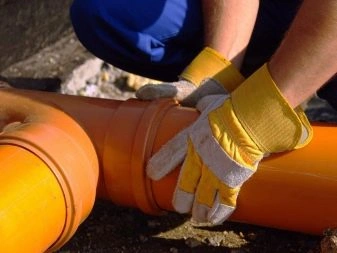

Jaké jsou doporučené montážní postupy pro PVC kanalizační trubky?
Montáž PVC kanalizačních trubek musí vždy začínat kontrolou těsnicích prvků a rozměrů trubek. Nesprávné nasazení těsnicího kroužku nebo použití poškozených dílů často způsobuje netěsnosti. Použití správných montážních nástrojů pomáhá předejít deformaci trubek a usnadňuje přesné spojení.
- Kontrola dílů – zkontrolujte průměry trubek, těsnicí kroužky a stav povrchu spojů.
- Montáž těsnicího kroužku – vložte kroužek do hrdla trubky a ujistěte se o jeho neporušenosti.
- Nasazení trubky – zasunujte trubku do hrdla s kroužkem plynulým tlakem bez kroucení.
- Použití lepidla (u HT trubek) – naneste lepidlo rovnoměrně na spojované plochy a spojte do požadované pozice.
- Kontrola spoje – ověřte, že spoj je pevný a těsný, případně použijte vhodné doplňky pro utěsnění.
Doporučené montážní nástroje:
- měřicí pásmo pro ověření délky PVC trubek
- čisticí prostředky pro odmaštění ploch
- montážní klíče a páky usnadňující nasazení trubek
- speciální kartáče nebo hadry pro čištění těsnicích ploch
Tip: Častou chybou je nedostatečné očištění spojovaných ploch nebo poškození těsnicího kroužku při montáži, což vede k únikům. Montáž PVC kanalizačních trubek proto provádějte vždy pečlivě a s vhodnými nástroji.
Pro koho se montáž PVC kanalizačních trubek podle GOST hodí? Je vhodná pro většinu domácích i menších průmyslových kanalizací, které vyžadují spolehlivost a standardizované průměry trubek. Naopak pro velmi náročné průmyslové aplikace s extrémními mechanickými nebo chemickými požadavky mohou být vhodnější jiné typy materiálů a spojovacích technologií.
Doporučené sklonění a minimální rozměry kanalizačních trubek
Doporučené sklonění potrubí a minimální rozměry kanalizačních trubek jsou klíčové pro správnou funkci odpadního systému v budovách různého typu. Podle normy GOST se sklonění potrubí liší podle průměru trubek tak, aby byl zajištěn optimální odtok a zabránilo se usazování nečistot.
Pro průměry trubek od 32 do 50 mm je doporučené sklonění potrubí 3 %. U větších průměrů do 110 mm se sklonění snižuje na 2 %. Největší průměry, tedy 150 až 200 mm, vyžadují minimální sklonění 0,8 %. Tyto hodnoty odpovídají rozměrům a průměrům plastových kanalizačních trubek dle GOST a jsou nezbytné pro správné fungování vnitřní i vnější kanalizace.
Minimální průměr vnější kanalizace je stanoven na 110 mm, což zabezpečuje dostatečnou kapacitu pro odvod splaškových i dešťových vod z budov. Pro vnitřní kanalizaci v budovách s více patry se často volí trubky s menším průměrem, avšak vždy v souladu s doporučenými rozměry kanalizačních trubek a jejich tloušťkou stěny, která je dána třídou tuhosti SN.
| Průměr trubky (mm) | Doporučené sklonění potrubí (%) | Použití |
|---|---|---|
| 32-50 | 3 | Vnitřní kanalizace |
| 51-110 | 2 | Vnitřní i vnější kanalizace |
| 150-200 | 0,8 | Vnější kanalizace |
Tip: Při plánování kanalizačního systému je důležité zkontrolovat délku PVC trubek a správné spojování PVC trubek, aby nedocházelo k netěsnostem nebo nesprávnému sklonění. Dodržení třídy tuhosti SN zajistí odolnost potrubí proti mechanickému namáhání.
Tolerance rozměrů a certifikace PVC kanalizačních trubek podle GOST
Tolerance rozměrů PVC trubek stanovuje norma GOST jako klíčový parametr pro zajištění správné funkčnosti a bezpečnosti kanalizačních systémů. Tyto tolerance rozměrů zahrnují povolené odchylky průměrů trubek, tloušťky stěny PVC trubek a délky PVC trubek. Dodržení přesných rozměrů je nezbytné pro správné spojování PVC trubek a zamezení netěsnostem či mechanickému poškození během instalace.
Certifikace PVC trubek podle GOST zahrnuje mimo jiné tlakové zkoušky, které ověřují, zda trubky vydrží požadované provozní tlaky bez úniku nebo deformace. Tato certifikace garantuje, že materiál splňuje požadavky na třídu tuhosti SN, což je důležité pro odolnost vůči zatížení z okolního prostředí.
Detailní popis průměrů a délkových rozměrů PVC kanalizačních trubek dle GOST
- Povolené tolerance průměrů trubek se zpravidla pohybují v rozmezí ±1 až ±3 mm podle konkrétního průměru.
- Tloušťka stěny PVC trubek má toleranci kolem ±0,2 mm, což ovlivňuje mechanickou pevnost.
- Délka PVC trubek může mít odchylku až ±5 mm, což usnadňuje manipulaci a montáž.
- Dodržení těchto tolerancí je nezbytné pro správné uložení a sklonění potrubí, aby kanalizace správně odtékala.
Tip: Častou chybou při výběru je neznalost tolerance rozměrů PVC trubek podle GOST, což vede k problémům při spojování a netěsnostem. Pro přesné dimenze je vhodné využít tabulku průměrů a rozměrů PVC trubek pro kanalizaci podle GOST.
Montážní postupy a doporučené nástroje pro instalaci PVC kanalizačních trubek
Montáž PVC kanalizačních trubek vyžaduje přesný montážní postup, který zahrnuje přípravu konců, správné spojování a kontrolu těsnicích prvků. Pro úspěšnou instalaci je nezbytné používat doporučené nástroje, mezi které patří řezačka na trubky, mazadlo pro těsnicí kroužky a vhodné klíče pro utažení spojů.
- Příprava konců – odřízněte trubky na požadovanou délku podle tabulky průměrů a rozměrů PVC trubek pro kanalizaci podle GOST a očistěte je od otřepů.
- Nanesení mazadla – aplikujte mazadlo na těsnicí kroužek a vnitřek spojky, aby se zajistila těsnost a snížilo riziko poškození kroužku při zasouvání.
- Spojování PVC trubek – zasuňte trubku do spojky s těsnicím kroužkem plynulým tlakem bez kroucení, přičemž dodržujte správný sklon potrubí pro optimální odtok.
- Kontrola spoje – ověřte, že těsnicí kroužek je správně usazen a spoj pevně drží bez vůle, což je klíčové pro zabránění únikům.
- Montáž potrubí – upevněte trubky pomocí vhodných držáků a zkontrolujte délku PVC trubek a tloušťku jejich stěny v souladu s požadavky třídy tuhosti SN.
Tip: Častou chybou je zanedbání mazání těsnicích kroužků, což může vést k netěsnostem a nutnosti opakované montáže. Tento montážní postup s doporučenými nástroji je vhodný pro všechny standardní průměry a rozměry kanalizačních trubek dle GOST, ale pro specifické aplikace s vysokým tlakem doporučuji konzultaci s odborníkem.
Časté dotazy
Jaké jsou nejběžnější průměry PVC kanalizačních trubek podle GOST?
Nejčastější průměry jsou 32, 40, 50, 75, 110 a 160 mm vnějšího průměru, dle typu a použití.
Jak se vypočítá vnitřní průměr PVC trubky?
Vnitřní průměr se rovná vnějšímu průměru minus dvojnásobek tloušťky stěny (např. pro trubku s vnějším průměrem 110 mm a tloušťkou stěny 3,2 mm je vnitřní průměr 103,6 mm).
Co znamenají třídy tuhosti SN u PVC trubek?
Třídy SN označují kruhovou tuhost trubek, například SN2 má tloušťku stěny do 2,3 mm a zatížení do 630 Pa, SN8 dosahuje tloušťky až 15,3 mm a zatížení 1000 Pa.
Jaké délky mají PVC kanalizační trubky?
Délky se pohybují od 0,3 m u vnitřních trubek do 5 m u některých vnějších variant podle GOST.
Jaké jsou doporučené barvy pro PVC kanalizační trubky?
Vnitřní kanalizace používá šedé HT trubky, vnější kanalizace oranžové KG trubky podle standardu GOST.
Jak se spojují PVC kanalizační trubky?
Trubky se spojují nasunutím hrdla s těsnicím kroužkem, který zajišťuje vodotěsnost, případně se používá lepidlo nebo tmel.
Jaké je doporučené sklonění potrubí pro správný odtok?
Sklonění je 3 % pro průměry 32-50 mm, 2 % do 110 mm a 0,8 % pro větší průměry 150-200 mm.
Jaké jsou minimální průměry kanalizačních trubek pro vnitřní a vnější použití?
Minimální průměr vnější kanalizace je 110 mm, u vnitřní do bytu je doporučeno do 75 mm.
Jaké tolerance rozměrů platí pro PVC trubky podle GOST?
Tolerance jsou přibližně ±1 mm u vnějšího průměru a ±0,1 mm u tloušťky stěny, dle normy GOST se provádí tlakové zkoušky.
Jaké nástroje jsou doporučené pro montáž PVC kanalizačních trubek?
Doporučují se řezačky trubek, mazadla na těsnicí kroužky a montážní klíče pro pevné a těsné spoje.
Jaká je maximální pracovní teplota PVC kanalizačních trubek podle GOST?
Maximální pracovní teplota PVC trubek podle GOST je obvykle 60 °C, což je důležité pro správný výběr materiálu při instalaci.
Jaké jsou standardní tloušťky stěn PVC kanalizačních trubek dle GOST?
Standardní tloušťky stěn se pohybují od 2,3 mm do 5,0 mm v závislosti na průměru a třídě tuhosti trubky.
Jaký je doporučený minimální poloměr ohybu PVC kanalizačních trubek?
Minimální poloměr ohybu je zpravidla 25 násobek vnějšího průměru trubky, aby nedošlo k poškození materiálu.
Jaké jsou rozdíly mezi pevnostními třídami PVC trubek podle GOST?
Pevnostní třídy určují odolnost trubek vůči tlakům a zatížení, například SN4 znamená tuhost 4 kN/m².
Jaká jsou pravidla pro značení PVC kanalizačních trubek podle GOST?
Značení obsahuje informace o výrobci, průměru, třídě tuhosti a standardu, například „PVC 110×4,0 SN8 GOST“.
