Rozdíly a instalace vnější a vnitřní kanalizace krok za krokem
Vnější a vnitřní kanalizace plní odlišné funkce a jejich instalace vyžaduje dodržení specifických norem, například správný průměr odpadní trubky WC a minimální sklon odpadního potrubí. Znalost těchto rozdílů pomáhá zajistit bezproblémový odtok a dlouhodobou spolehlivost celého systému. Při výběru materiálů, jako je KG DN 500 pro venkovní kanalizaci, je nutné respektovat platné normy odpadního potrubí.
Co si zapamatovat
- HT trubky pro vnitřní kanalizaci mají tepelnou odolnost běžně do 60 °C, krátkodobě až 90 °C.
- Průměry vnitřních HT trubek se pohybují od 32 mm do 160 mm, vnější KG trubky začínají na větších průměrech, typicky DN 100 a více.
- Minimální sklon připojovacích potrubí je 3 %, doporučený 5 %, u DN 100 a 125 může být 2 %.
- Maximální délka nevětraných připojovacích potrubí DN 40 je 1 m, DN 100 až 6 m, s možností čištění až 10 m.
- Spojování HT trubek probíhá pomocí hrdlových spojů s těsněním, což umožňuje rychlou a snadnou montáž.
Hlavní rozdíly mezi vnější a vnitřní kanalizací z hlediska materiálů a konstrukce
Vnitřní kanalizace používá HT systém z polypropylenu (PP), který má tepelnou odolnost do 60 °C, krátkodobě až 90 °C, a typické průměry trubek mezi 32 a 160 mm. Naproti tomu vnější kanalizace využívá robustnější KG systém, který je navržen tak, aby odolal mechanickému poškození i povětrnostním vlivům, a má větší průměry od DN 100 až po KG DN 500. Oba systémy jsou kompatibilní, což umožňuje bezproblémové napojení v místě průchodu z vnitřku ven.
HT a KG systémy se liší nejen materiálem a konstrukcí, ale i normou odpadního potrubí a požadavky na montáž odpadního potrubí. Vnitřní kanalizace vyžaduje dodržení minimálního sklonu odpadního potrubí norma, aby bylo zajištěno správné odtékání odpadních vod. Průměr odpadní trubky WC se obvykle volí v rozmezí 100-110 mm, což odpovídá standardům vnitřní kanalizace.
Rozdíly mezi vnější a vnitřní kanalizací z hlediska materiálů
| Parametr | Vnitřní kanalizace (HT systém) | Vnější kanalizace (KG systém) |
|---|---|---|
| Materiál | Polypropylen (PP) | Polypropylen (PP), robustnější konstrukce |
| Tepelná odolnost | 60 °C (krátkodobě až 90 °C) | Odolnost vůči teplotám a povětrnosti |
| Průměr trubek | 32-160 mm | DN 100 až KG DN 500 |
| Odolnost | Vhodná pro vnitřní podmínky | Vysoká odolnost vůči mechanickému poškození a povětrnostním vlivům |
| Kompatibilita | Kompatibilní s KG systémem | Kompatibilní s HT systémem |
Tip: Při montáži odpadního potrubí je klíčové správné napojení odpadních trubek, aby nedocházelo k únikům a aby byla zajištěna funkčnost celého systému. Na co si dát pozor: častou chybou je nesprávný sklon odpadního potrubí, který způsobuje zpětný tok a ucpávání.
Tento přehled umožňuje lépe porozumět, jak se liší vnější a vnitřní kanalizace nejen v materiálech, ale i v konstrukčních požadavcích a použití.

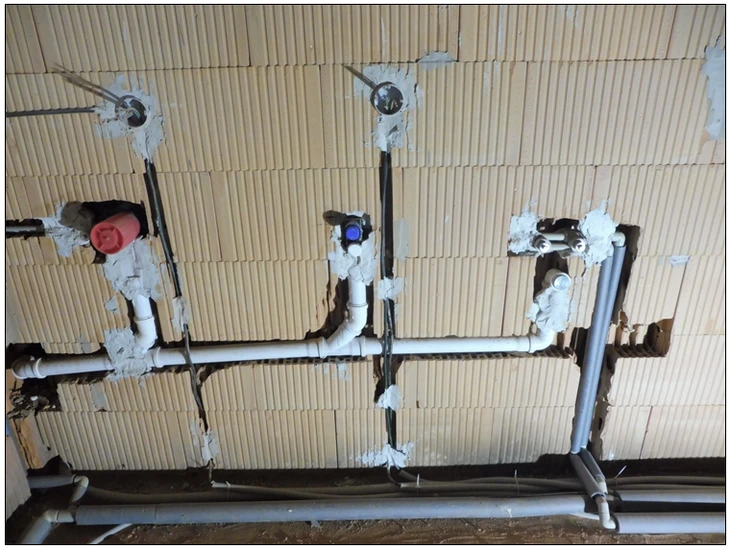

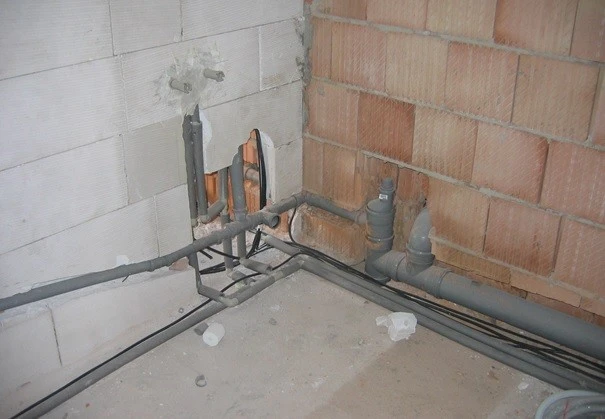

Jak správně instalovat vnitřní kanalizaci v rodinném domě podle norem
Instalace vnitřní kanalizace v rodinném domě vyžaduje použití správných materiálů a dodržení montážních pravidel. Následující návod na montáž vnitřní kanalizace v rodinném domě popisuje klíčové kroky od výběru trubek až po upevnění potrubí s ohledem na normu odpadní potrubí.
Jaký materiál a průměr trubek se používá pro vnitřní kanalizaci?
Pro vnitřní kanalizaci se standardně používají HT trubky z polypropylenu (PP), které jsou vhodné pro odvod odpadních vod s teplotou do 60 °C, krátkodobě až 90 °C. Průměr odpadní trubky WC bývá obvykle 110 mm, ale vnitřní kanalizace zahrnuje průměry od 32 mm pro odpad z umyvadel až po 160 mm pro hlavní stoupačky. HT trubky jsou lehké a snadno se s nimi manipuluje, což usnadňuje montáž odpadního potrubí i v těžko přístupných místech.
Jak se provádí spojování a vedení potrubí ve vnitřní kanalizaci?
Spojování HT trubek se provádí hrdlovými spoji s gumovým těsněním, která zaručují nepropustnost a zároveň umožňují mírné posuny potrubí při usazení domu. Potrubí by mělo být vedeno s minimem kolen, protože každé koleno zvyšuje riziko ucpání a zpomaluje odtok. Ideální je umístit potrubí do instalačních předstěn nebo do drážek ve stěnách, což zároveň usnadňuje upevnění potrubí pomocí objímek ke konstrukci. Potrubí se nesmí vést pod stropy obytných místností kvůli šíření hluku.
kanalizace vnější a vnitřní
Rozdíl mezi vnější a vnitřní kanalizací spočívá především v materiálech a konstrukci. Vnitřní kanalizace používá lehčí HT trubky z polypropylenu s tepelnou odolností do 60 °C, zatímco vnější kanalizace využívá robustnější KG trubky (například KG DN 500) odolné proti povětrnostním vlivům a mechanickému poškození. Montáž odpadního potrubí vnější kanalizace vyžaduje dodržení minimální hloubky uložení a správného sklonu, který norma odpadní potrubí stanovuje na minimálně 3 %.
- Minimalizujte kolena potrubí a vedte potrubí v instalačních předstěnách.
- Upevněte potrubí objímkami pevně ke konstrukci.
- Nepoužívejte vedení pod stropy kvůli hluku.
FAQ
Otázka: Jaký je rozdíl mezi HT a KG kanalizací?
HT trubky jsou určeny pro vnitřní kanalizaci, vyrobené z polypropylenu s tepelnou odolností do 60 °C. KG trubky jsou robustnější a používají se pro vnější kanalizaci, kde odolávají povětrnostním vlivům a mechanickému poškození.
Otázka: Jaký je minimální sklon připojovacích potrubí?
Norma stanovuje minimální sklon odpadního potrubí na 3 %, doporučený je 5 %. Pro potrubí DN 100 a DN 125 může být minimální sklon 2 %.
Otázka: Jaká je maximální délka nevětraného připojovacího potrubí DN 40?
Maximální délka je 1 metr pro DN 40, 6 metrů pro DN 100, přičemž čištění je možné až do délky 10 metrů.
Otázka: Jak správně spojovat HT trubky?
HT trubky se spojují pomocí hrdlových spojů s gumovým těsněním, které zajišťují nepropustnost a usnadňují montáž i případné zkracování trubek.
Otázka: Proč je nevhodné vést potrubí pod stropem obytných místností?
Vedení potrubí pod stropem způsobuje šíření hluku, což může být pro obyvatele rušivé a nepříjemné.
Otázka: Jaké chyby se často dělají při instalaci kanalizace?
Časté chyby zahrnují nevhodné vedení potrubí, překročení maximálních délek a sklonů, použití nevhodných kolen a nedostatečnou izolaci proti hluku.
Otázka: Jak napojit vnitřní kanalizaci na vnější?
Použijte těsnící hrdla s gumovým těsněním a správně utěsněte prostupy zdí, aby se zabránilo zápachu a pronikání vlhkosti.
Otázka: Jak často provádět údržbu kanalizace?
Doporučuje se provádět vizuální kontrolu alespoň jednou ročně a čistit kanalizaci při prvních známkách usazování nečistot.
Otázka: Jaké materiály se používají pro zvukovou izolaci potrubí?
Pro zvukovou izolaci se běžně používají minerální vlna, pěnový polyetylen a speciální akustická pěna.
Otázka: Jaký je doporučený průměr trubek pro vnitřní kanalizaci?
Standardní průměry se pohybují od 32 mm do 160 mm v závislosti na typu odpadu a velikosti objektu.
Otázka: Jaké jsou bezpečnostní požadavky při instalaci vnější kanalizace?
Potrubí musí být uloženo minimálně 80 cm pod zemí, aby bylo chráněno proti mrazu a mechanickému poškození.
Otázka: Jak správně napojit odpadní trubky různých průměrů?
Použijte přechodové tvarovky odpovídající normám a zajistěte těsnost pomocí gumových těsnění nebo schválených lepidel.
Jak probíhá instalace vnější kanalizace v různých typech půd a klimatických podmínkách
Instalace vnější kanalizace vyžaduje přihlédnout k typu půdy a povětrnostním vlivům, které ovlivňují správné uložení KG trubek. Tyto trubky jsou díky materiálu odolné vůči mrazu, UV záření i mechanickému poškození, což je činí vhodnými pro venkovní kanalizaci. Při montáži odpadního potrubí je nezbytné dodržet minimální hloubku uložení, která se liší podle typu půdy – například v písčitých půdách stačí menší hloubka než v jílovitých, kde je riziko sesedání vyšší.
Typ půdy také určuje, jakou ochranu potrubí je třeba použít. V kamenitých nebo štěrkovitých půdách se doporučuje podsypání jemným pískem, aby se zabránilo poškození trubek. Podle normy odpadní potrubí musí mít správný minimální sklon odpadního potrubí norma, obvykle 2 % (20 mm na 1 metr), což zajistí samovolný odtok vody a zabrání ucpání.
Montáž odpadního potrubí vnější kanalizace zahrnuje tyto kroky:
- Výkop dle hloubky a šířky podle typu půdy
- Podsypání pískem pro ochranu KG trubek
- Uložení trubek KG DN 500 nebo odpovídajícího průměru odpadní trubky WC s dodržením minimálního sklonu
- Spojení trubek pomocí vhodných tvarovek a těsnění
- Zasypání výkopu a zhutnění okolní zeminy
Jak se liší vnější a vnitřní kanalizace
Rozvod kanalizace vnější a vnitřní se od sebe výrazně liší v materiálech a montážních postupech. Zatímco vnější kanalizace klade důraz na odolnost vůči povětrnostním vlivům a mechanickému poškození, vnitřní kanalizace vyžaduje precizní napojení odpadních trubek s ohledem na hygienu a snadnou údržbu.
Tip: Na co si dát pozor při instalaci vnější kanalizace je nedostatečné podsypání a ochrana potrubí v kamenitých půdách, které často vedou k prasknutí trubek. Doporučuji vždy ověřit hloubku výkopu vzhledem k místním klimatickým podmínkám a typu půdy dle odborných norem, například doporučení portálu Eagri.cz.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Normy a doporučení pro sklon, délku a počet kolen připojovacích potrubí
Normy ČSN 75 6760 přesně stanovují parametry pro sklon, délku a počet kolen připojovacích potrubí vnitřní kanalizace. Dodržení těchto hodnot je klíčové pro správnou funkci odpadního systému a prevenci ucpání. Níže uvádím základní normy a doporučení spolu s praktickými dopady jejich nedodržení.
Minimální sklon odpadního potrubí pro vnitřní kanalizaci a maximální délka
Minimální sklon odpadního potrubí norma stanovuje na 3 % (tj. 3 cm na 1 m délky) pro většinu průměrů DN, což odpovídá běžným hodnotám vnitřní kanalizace. Výjimkou jsou potrubí DN 100 a DN 125, u kterých lze sklon snížit až na 2 %. Doporučený sklon je však 5 % pro zajištění dostatečného samospádu.
Maximální délka nevětraného připojovacího potrubí závisí na jeho průměru a je omezena takto:
| Průměr potrubí (DN) | Maximální délka nevětraného připojovacího potrubí | Možnost čištění (max. délka) |
|---|---|---|
| DN 40 | 1 m | 2 m |
| DN 50 | 2-6 m | 6 m |
| DN 70 | 4 m | 6 m |
| DN 100 | 6 m | 10 m |
Při montáži odpadního potrubí je nutné tyto limity respektovat, protože překročení délky vede ke zpomalení odtoku a hromadění nečistot.
Počet kolen připojovacích potrubí a jeho omezení

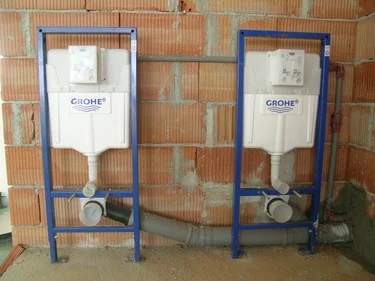

Norma odpadní potrubí omezuje počet kolen s úhlem nad 67,5° na maximálně 3 u potrubí DN 40, DN 50 a DN 70. U průměru DN 100, zejména v případě napojení WC, je dovoleno pouze 1 takové koleno. Toto omezení minimalizuje riziko zadržování splašků a zvyšuje průchodnost systému.
Dopady nesprávného sklonu a délky připojovacího potrubí
Nedodržení minimálního sklonu odpadního potrubí pro vnitřní kanalizaci vede k nedostatečnému samospádu, což způsobuje pomalý odtok vody a usazování nečistot. To zvyšuje riziko ucpání potrubí a nutnost častých servisních zásahů. Překročení maximální délky nevětraného připojovacího potrubí ještě více zhoršuje tento problém a může způsobit zpětný zápach z kanalizace. Správná montáž odpadního potrubí podle normy proto zajišťuje dlouhodobou spolehlivost a hygienu vnitřní kanalizace.
Jak správně napojit vnitřní kanalizaci na vnější kanalizaci včetně těsnění a prostupů
Napojení vnitřní kanalizace (HT systém) na vnější kanalizaci (KG systém) vyžaduje přesné dodržení postupu a použití vhodných těsnění s gumovým těsněním, která zabezpečí nepropustnost spoje. Prostupy zdí musí být provedeny tak, aby zamezily pronikání vlhkosti, a zároveň umožnily dilataci potrubí bez poškození těsnění. Správné napojení kanalizace zabraňuje zápachu a zpětnému zatékání, což je častým problémem při nesprávné montáži.
Jak napojit odpadní trubky vnitřní kanalizace na vnější kanalizaci
- Výběr těsnicího hrdla – použijte hrdlo s gumovým těsněním odpovídajícího průměru, nejčastěji KG DN 500 pro vnější kanalizaci a HT trubky o průměru odpovídajícím vnitřním odpadním potrubím.
- Příprava prostupu zdi – vyfrézujte otvor s mírným přesahem vůči průměru trubky, aby bylo možné provést kvalitní utěsnění.
- Instalace těsnění – umístěte těsnicí hrdlo do otvoru a zajistěte jeho pevné osazení bez deformace gumového těsnění.
- Napojení HT trubky – zasuňte vnitřní kanalizační potrubí do těsnicího hrdla a zkontrolujte správnou polohu.
- Utěsnění prostupu – použijte vhodné těsnicí hmoty nebo manžety podle doporučení výrobce, aby se zabránilo zpětnému zatékání a pronikání vlhkosti.
Tip: Minimální sklon odpadního potrubí norma stanovuje na 1-2 %, což je nutné dodržet i při montáži odpadního potrubí, aby se zabránilo usazování kalů.
Pro správné napojení odpadních trubek vnitřní kanalizace na vnější kanalizaci je nezbytné respektovat rozdíly v materiálech a konstrukci obou systémů. Pokud nejste zkušený v instalaci prostupů a těsnění, doporučuji konzultaci s odborníkem.
Typické chyby a doporučení při instalaci kanalizace v interiéru i exteriéru
Instalace vnější i vnitřní kanalizace vyžaduje precizní dodržení technických parametrů a správný výběr materiálů. Typické chyby při instalaci vnitřní kanalizace mohou způsobit hlukové problémy, špatný odtok nebo časté ucpávání. Podobně i při montáži vnější kanalizace je třeba respektovat normy a správné vedení potrubí, aby se předešlo poškození či zanášení.
Typické chyby při instalaci vnitřní kanalizace
Nevhodné vedení potrubí pod stropy obytných místností zvyšuje šíření hluku, což může výrazně zhoršit komfort bydlení. Překročení minimálního sklonu odpadního potrubí norma může vést k pomalému odtoku a ucpání. Použití kolen s úhlem větším než 67,5° často způsobuje zasekávání nečistot. Doporučuje se používat potrubí s průměrem odpadní trubky WC minimálně 110 mm a dodržovat správné napojení odpadních trubek.
Typické chyby při instalaci vnější kanalizace
Při montáži odpadního potrubí v exteriéru, například KG DN 500, je častou chybou nedodržení správného sklonu a nevhodné uložení potrubí, které může vést k poškození podzemními tlaky. Nesprávné napojení odpadních trubek a zanedbání ochranné vrstvy proti mechanickému poškození zvyšuje riziko závad. Instalace by měla vždy respektovat normu odpadní potrubí a doporučené postupy.

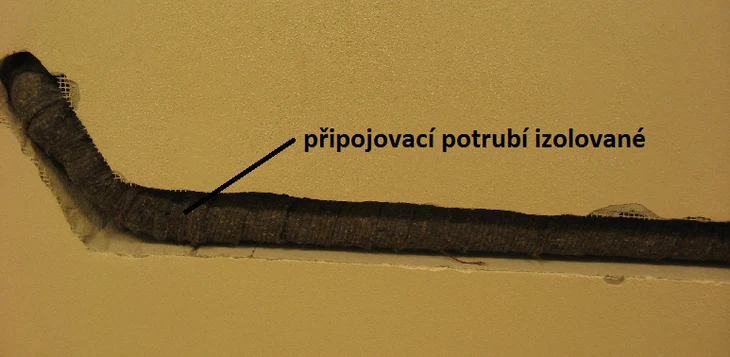

Zvuková izolace kanalizačních potrubí v obytných budovách
Zvuková izolace kanalizačních potrubí výrazně omezuje šíření hluku v interiéru. Pro izolaci se používají materiály jako minerální vlna nebo speciální akustické pásky. Vedení potrubí v instalačních předstěnách navíc snižuje přímý přenos zvuku do obytných prostor.
- Izolace potrubí pomocí speciálních materiálů
- Vedení potrubí v instalačních předstěnách
- Použití materiálů s vysokou schopností pohlcovat zvuk
Tip: Na co si dát pozor: častou chybou je nedostatečná izolace v místech prostupů stropem, což způsobuje únik hluku do dalších místností. Pro koho se to hodí: správná izolace je nezbytná v rodinných domech i bytových jednotkách, avšak u průmyslových objektů může být méně kritická.
Jak provádět údržbu a čištění připojovacích potrubí a doporučené intervaly kontrol
Pravidelná údržba připojovacích potrubí je nezbytná pro bezproblémový provoz vnější i vnitřní kanalizace. Doporučuje se provádět vizuální kontrolu potrubí minimálně jednou ročně, přičemž je třeba sledovat zejména usazování nečistot a případné změny v průtoku, které signalizují začínající ucpání. Čištění by mělo být zahájeno při prvních známkách zanášení, aby se předešlo tvorbě zápachu a snížila se pravděpodobnost poškození potrubí.
Pro efektivní čištění připojovacích potrubí se používají mechanické metody, například ruční spirály, a tlakové čištění vodou. Tlakové čištění je vhodné zejména u větších průměrů, jako jsou venkovní KG trubky DN 300 a DN 500, nebo u vnitřních odpadních trubek s průměrem 110 mm a více. Při údržbě je klíčové dodržovat minimální sklon odpadního potrubí podle normy, tedy nejméně 3 % (3 cm na 1 m délky) pro DN 40 až DN 75, a 2 % pro větší průměry DN 100 a DN 125. Nedodržení tohoto sklonu vede k usazování nečistot a zpomalení odtoku, což výrazně zvyšuje riziko ucpání.
- Provádějte preventivní vizuální kontroly připojovacích potrubí alespoň jednou ročně
- Sledujte snížení průtoku a zápach jako indikátory zanášení
- Používejte mechanické spirály pro menší průměry DN 40 – DN 70 a tlakové čištění pro větší průměry DN 100 a více
- Dodržujte minimální sklon potrubí 3 % pro DN 40-75, 2 % pro DN 100 a DN 125
- Kontrolujte správné napojení odpadních trubek, zejména přechod mezi HT a KG systémem
Tip: Častou chybou je odkládání čištění kanalizace až do okamžiku výrazného ucpání, což může způsobit trvalé poškození potrubí a zvýšit náklady na opravy. Pravidelná údržba připojovacích potrubí prodlužuje jejich životnost a zabraňuje vzniku zápachu i zpětnému zatékání. To platí zvláště u vnější a vnitřní kanalizace, kde se materiály a provozní podmínky liší a vyžadují specifický přístup k čištění i kontrole.
