Jak správně a bezpečně ukončovat a spojovat elektrické vodiče
Správné ukončování a spojování elektrických vodičů je klíčové pro bezpečnou a spolehlivou elektroinstalaci. Použití vhodných spojovacích metod, jako jsou svorky Wago, a pečlivá izolace vodičů minimalizují riziko zkratů či požárů. Dodržování norem zajistí dlouhodobou funkčnost a ochranu vašeho elektrického rozvodu.
📋 Shrnutí v bodech
- Wago svorky řady 221 umožňují rychlé a bezpečné spojení bez šroubování s 3-5letou zárukou.
- Maximální průřez vodiče v elektroměrovém rozvaděči je často omezen na 16 mm², připojení 25 mm² není běžné.
- Samovulkanizační spojky NITTO jsou vhodné pro teploty pod 0 °C a zajišťují spolehlivost spoje v mrazivých podmínkách.
- Šroubové svorkovnice s kryty umožňují použití ve vlhkém prostředí bez další izolace.
- Mechanická pevnost spoje je zásadní, proto je důležitá správná fixace a ochrana proti namáhání vodičů.
Jaké jsou základní metody spojování elektrických vodičů?
Ukončování a spojování elektrických vodičů lze provést několika osvědčenými metodami, které zajišťují mechanickou pevnost spojů i bezpečnou elektroinstalaci. Mezi nejběžnější patří použití Wago svorek řady 221, šroubových svorkovnic s kryty pro vlhké prostředí, samovulkanizačních spojek vhodných pro teploty pod 0 °C, izolovaných lisovaných spojek, pájení a zalévání spojek.

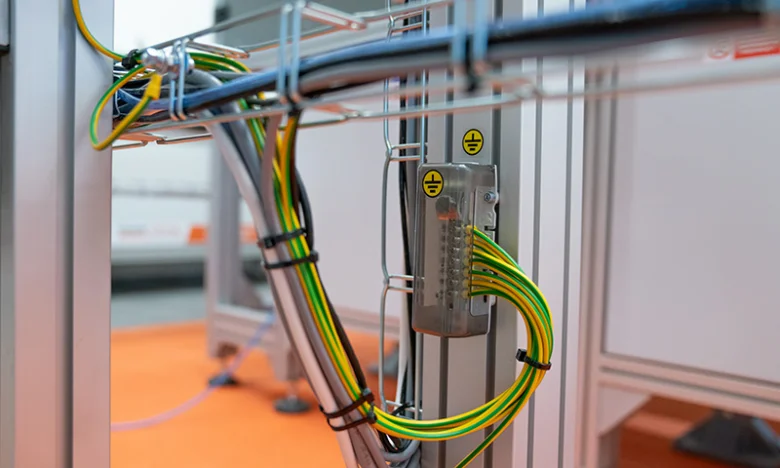

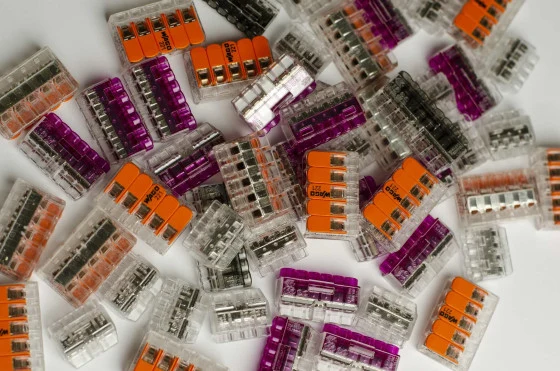

Wago svorky umožňují rychlé a bezpečné spojení bez nářadí a jsou ideální pro běžné elektrické kabely. Šroubové svorkovnice s kryty zvyšují ochranu spoje proti vlhkosti, což je důležité v náročnějších prostředích. Samovulkanizační spojky se díky své speciální izolaci používají zejména tam, kde se teplota pohybuje pod bodem mrazu. Pájení a zalévání spojek zajišťují pevný elektrický kontakt a ochranu proti oxidaci, ale vyžadují odbornou práci.
| Metoda spojení | Výhody | Nevýhody |
|---|---|---|
| Wago svorky řady 221 | Rychlé, bez nářadí, spolehlivé | Vyšší cena |
| Šroubové svorkovnice s krytem | Vlhkostěsný kryt, univerzální použití | Nutnost správného dotažení šroubů |
| Samovulkanizační spojky | Odolné proti mrazu, spolehlivá izolace | Omezené použití na menší průřezy |
| Izolované lisované spojky | Mechanická pevnost, trvanlivost | Vyžaduje lisovací nástroje |
| Pájení vodičů | Trvalý kontakt, odolnost vůči oxidaci | Časově náročné, potřeba zkušeností |
| Zalévání spojek | Ochrana proti vlhkosti a mechanickému poškození | Nutnost správného provedení |
Postup ukončování a spojování elektrických vodičů
Správný postup zahrnuje odstranění izolace v délce 8-12 mm, správné usazení vodičů do svorky nebo spojky a důsledné zajištění mechanické pevnosti. Chyby při spojování elektrických vodičů, jako je nedostatečné dotažení nebo špatná izolace, mohou vést k přehřívání a poruchám elektroinstalace.
Tip: Pro bezpečné spojení vždy zvolte metodu odpovídající typu vodičů a prostředí, ve kterém se spoje nacházejí.
Jak správně izolovat a chránit spoje vodičů?
Odolnost materiálů v extrémních teplotách
Samovulkanizační spojky, například značky NITTO, patří mezi nejspolehlivější řešení pro izolaci spojů v prostředí s teplotami pod 0 °C. Tyto spojky se aktivují tlakem a teplem, často pomocí horkovzdušné pistole, čímž vytvoří vodotěsnou a mechanicky pevnou izolaci odolnou vůči mrazu i vibracím. Pro zvýšení mechanické pevnosti a zabránění sklouznutí izolace se používá stahovací páska, která zároveň prodlužuje životnost spoje.
- Izolační páska z PVC nebo kaučuku je vhodná pro teplotní rozsah od -10 °C do +60 °C, ideální pro běžné vnitřní instalace bez extrémních podmínek
- Izolační váleček (izolační návlek) z termoplastu poskytuje lepší mechanickou ochranu a odolnost vůči oděru, doporučený pro teploty do +80 °C
- Izolační hadička s tepelnou smrštitelností se nasazuje přes spoj a zahřívá horkovzdušnou pistolí, čímž se utěsní a chrání proti vlhkosti i mechanickému poškození, vhodná pro rozsah od -40 °C do +125 °C
- Stahovací páska 3M zlepšuje fixaci izolace a zvyšuje její odolnost vůči mechanickému namáhání a vibracím
- Samovulkanizační spojky NITTO zaručují spolehlivost i při teplotách pod 0 °C, což je klíčové pro venkovní instalace a chladné provozní podmínky
Tip: Při použití svorek Wago (například řada 221) dbejte na správné ukončení vodičů bez poškození izolace a s dostatečnou délkou odizolování (obvykle 9-11 mm), aby se zabránilo špatnému kontaktu, který může způsobit přehřívání spojů nebo zkrat.
Odborná rada: Pro venkovní nebo vlhké prostředí doporučuji kombinovat samovulkanizační spojky s tepelně smrštitelnou hadičkou a stahovací páskou, čímž zajistíte maximální ochranu proti vlhkosti, mechanickému poškození a teplotním výkyvům.
Na co si dát pozor: Častou chybou je nedostatečné zahřátí smrštitelné hadičky horkovzdušnou pistolí, což vede k nedokonalému utěsnění spoje a riziku pronikání vlhkosti.
Pro koho se to hodí: Tento způsob izolace je vhodný pro profesionální elektroinstalace v exteriéru i v průmyslových podmínkách s náročným teplotním režimem. Pro běžné domácí instalace v suchých prostorách postačuje kvalitní izolační páska a mechanicky pevné svorky.

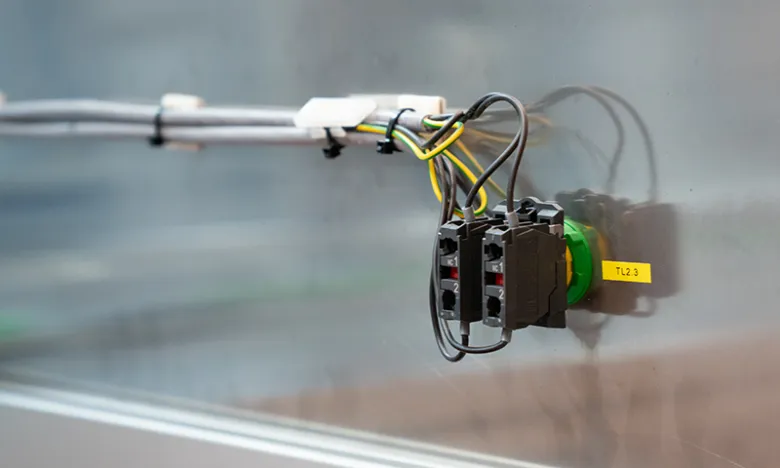

Jak zajistit mechanickou pevnost a bezpečnost ukončení vodičů?
Mechanická pevnost spojů výrazně zvyšuje bezpečnost elektroinstalace a zabraňuje riziku náhodného odpojení vodičů. Správné ukončování a spojování elektrických vodičů zahrnuje pevné uchycení kabelů, dostatečnou izolaci vodičů a použití vhodných spojek, například svorek Wago, které zajišťují spolehlivý kontakt a ochranu proti uvolnění. Bezpečnostní pravidla při ukončování a spojování vodičů vyžadují také ochranu proti mechanickému namáhání spoje, čímž se snižuje riziko zkratu nebo poškození izolace.
- Odizolování vodiče – odstraňte izolaci přesně v délce doporučené výrobcem spojky, aby nedošlo k poškození vodiče.
- Použití spojek – zvolte správné svorky Wago či jiné spojky, které zajistí pevný a bezpečný kontakt.
- Fixace kabelu – upevněte kabel pomocí příchytek nebo objímek, aby se zabránilo jeho pohybu a namáhání spoje.
- Kontrola izolace – zkontrolujte, zda je izolace vodiče neporušená a nedochází k přímému kontaktu holých vodičů.
- Ochrana spoje – zakryjte spoj vhodným krytem nebo izolační páskou kvůli ochraně proti prachu a vlhkosti.
Chyby při spojování elektrických vodičů a jak se jim vyhnout
Častou chybou je nedostatečná mechanická fixace, která vede k uvolnění spoje a následnému zkratu. Při práci vždy dbejte na správné upevnění i izolaci vodičů, abyste minimalizovali riziko poruch elektroinstalace.
Jaké normy a limity platí pro spojování a ukončování vodičů?
Normy elektroinstalace přesně definují limity pro bezpečné ukončování a spojování elektrických vodičů, které zaručují správnou funkčnost a mechanickou pevnost spojů. Maximální povolený průřez vodiče v elektroměrovém rozvaděči je 16 mm², což omezuje použití větších průřezů, například 25 mm², kvůli riziku přehřívání a poškození izolace. Pod jednou svorkou by neměly být spojeny více než dva vodiče stejného průřezu, což platí například pro svorky Wago řady 221, aby se zabránilo volným kontaktům a zvýšilo bezpečí spoje.
Postup ukončování a spojování vodičů musí respektovat normu ČSN 33 2000-5-52, která vyžaduje důkladné odstranění izolace bez poškození vodiče a zajištění pevného mechanického a elektrického kontaktu. Použití vhodných svorek, jako jsou bezšroubové Wago svorky nebo šroubové svorkovnice s kryty, zajišťuje dlouhodobou spolehlivost spoje a minimalizuje riziko zkratu či přehřátí. Při spojování vodičů s rozdílnými průřezy je nutné použít speciální spojky nebo přechodové svorky, které odpovídají normám.
Dalším důležitým limitem je mechanická pevnost ukončení kabelů, která musí zabránit mechanickému namáhání vodičů a jejich vytažení ze spoje. Spoje, které jsou určeny k častému připojování a odpojování, musí mít dostatečnou přídavnou délku vodičů a ochranu proti náhodnému uvolnění. Normy také stanovují, že vodiče různých obvodů lze vést společně pouze za podmínky, že nedojde ke vzájemnému ovlivnění jejich funkce, a při rozdílných napětích musí být vodiče odděleny přepážkami nebo izolovány na nejvyšší napětí.
| Norma / Limit | Hodnota / Požadavek |
|---|---|
| Maximální průřez vodiče v rozvaděči | 16 mm² |
| Počet vodičů pod jednou svorkou | Max. 2 vodiče stejného průřezu |
| Mechanická pevnost spoje | Zabránit vytažení a mechanickému poškození |
| Vedení vodičů různých obvodů | Povolené s podmínkou neovlivnění funkce |
| Oddělení vodičů při rozdílném napětí | Izolace nebo přepážky podle nejvyššího napětí |
Tip: Při spojování vodičů vždy ověřte, zda svorky odpovídají průřezu a počtu vodičů, protože překročení těchto limitů vede k přehřívání, ztrátě mechanické pevnosti a může způsobit závady elektroinstalace.
Jak správně vést vodiče a kabely bez rizika poškození?
Správné vedení elektrických vodičů a kabelů je klíčové pro bezpečnost a spolehlivost elektroinstalace. Vodiče by měly být vedeny přímo od svorky ke svorce bez zbytečných spojů, čímž se snižuje riziko poruch, přehřátí a zkratu. Dodržení tohoto principu zároveň minimalizuje možnost mechanického poškození a zajišťuje optimální elektrický kontakt.
Výjimky při vedení vodičů
V případech mobilních strojů, dlouhých ohebných kabelů nebo tam, kde není možné umístit svorky v připojovací krabici, je povoleno provádět spoje mimo ni. Tyto spoje musí být mechanicky pevné a chráněné proti poškození izolace, například použitím samovulkanizačních spojek nebo stahovacích pružin 3M. Nedostatečná ochrana může vést k prasknutí izolace a následnému elektrickému zkratu, zvláště při častém pohybu zařízení.
Praktické návody na správné spojování vodičů v elektroinstalaci
Elektroinstalační kanály slouží k uspořádání kabelů a zároveň poskytují ochranu proti mechanickému poškození, například od ostrých hran nebo nárazů. Pro elektrické spoje se doporučují svorky Wago, zejména řada 221, které umožňují bezšroubové, opakovaně použitelné a pevné spojení vodičů o průřezu od 0,14 do 4 mm². Tyto svorky zajišťují mechanickou pevnost a elektrickou bezpečnost bez nutnosti další izolace.
Při ukončování kabelů je nutné dodržet správnou izolaci vodičů pomocí izolační pásky, stahovacích hadiček nebo samovulkanizačních spojek. Častou chybou je nedostatečné mechanické upevnění vodičů, které může vést k uvolnění spoje, přehřátí nebo elektrickému zkratu. Spoje by měly být vždy pevně fixovány a chráněny proti náhodnému mechanickému namáhání.
Tip: Jak ukončit elektrické vodiče bez rizika zkratu? Používejte certifikované spojovací materiály, jako jsou svorky Wago s 3 až 5letou zárukou, a zajistěte mechanickou fixaci kabelů pomocí stahovacích pásků nebo pružin 3M, které zároveň zvyšují ochranu proti poškození izolace.
Jak provádět kontrolu a údržbu elektrických spojů?
Správná kontrola a údržba elektrických spojů je klíčová pro dlouhodobou spolehlivost a bezpečnost vaší elektroinstalace. Pravidelné revize pomáhají odhalit poškození izolace vodičů, uvolněné svorky Wago nebo sníženou mechanickou pevnost spojů.
Doporučené lhůty revizí
Revize elektroinstalace by se měly provádět podle platných předpisů, nejčastěji jednou za 5 let u běžných domácností. Častější kontroly doporučuji v prostorách s vyšším rizikem vlhkosti nebo mechanického namáhání elektrických kabelů. Při revizi se kontrolují zejména:
- stav izolace vodičů a pevnost elektrických spojů
- správné ukončování a spojování elektrických vodičů
- funkčnost a bezpečnost svorek Wago
- přítomnost známek přehřívání nebo koroze na spojeních
Taková pravidelná údržba elektroinstalace pomáhá předcházet závadám a snižuje riziko požáru.
Návod na bezpečné spojování elektrických vodičů
Pro bezpečné spojování vodičů je nezbytné použít vhodné materiály a dodržet správný postup ukončování a spojování elektrických vodičů. Spoje musí mít dostatečnou mechanickou pevnost, být dobře izolované a chráněné proti vlivům okolí. Doporučuje se používat svorky Wago, které zajišťují spolehlivý kontakt bez potřeby pájení nebo šroubování. Přesné dodržení postupu minimalizuje chyby při spojování elektrických vodičů a zvyšuje bezpečnost celé elektroinstalace.
Tipy pro správné ukončování elektrických vodičů
Při ukončování vodičů dbejte na čistotu odizolování a délku odkrytí vodiče, která by neměla překročit doporučené hodnoty (obvykle 10-15 mm). Izolace vodičů musí být neporušená a spoje pevné bez známek oxidace. Mechanická pevnost spojů zajistí, že elektrické spoje nebudou uvolněné ani při vibracích. Na co si dát pozor: častou chybou je nedostatečné utažení nebo špatný kontakt ve svorkách, což vede k přehřívání. Pravidelná kontrola těchto spojů v rámci revizí pomáhá předcházet poruchám a zkratu.
Tip: Pravidelná údržba elektroinstalace s kontrolou všech spojů je investice do bezpečnosti a bezproblémového provozu vaší domácnosti.
Časté dotazy
Jak správně ukončit elektrické vodiče?
Ukončení vodičů se provádí odstraněním izolace na délku 10-12 mm, pevnou fixací vodiče do svorky a izolací spoje izolační páskou nebo hadičkou.
Jaké jsou výhody Wago svorek řady 221?
Wago svorky řady 221 umožňují rychlé bezšroubové spojení vodičů s 3-5letou zárukou a jsou vhodné pro měděné i hliníkové vodiče.
Mohu připojit vodiče 25 mm² do elektroměrového rozvaděče?
Maximální povolený průřez vodiče v elektroměrovém rozvaděči je většinou 16 mm², vodiče 25 mm² se běžně nepřipojují.
Jaké materiály použít pro izolaci spojů?
Pro izolaci se používá izolační páska, váleček nebo hadička, případně stahovací páska a horkovzdušná pistole pro pevné a hermetické utěsnění.
Jak často je potřeba kontrolovat elektrické spoje?
Revize elektroinstalace včetně kontrol spojů by měly probíhat minimálně jednou za 5 let podle platných předpisů.
Jak zajistit mechanickou pevnost spoje?
Mechanická pevnost se zajistí pevnou fixací vodiče, použitím svorek s krytem a dostatečnou délkou kabelu pro manipulaci bez napětí.
Co jsou samovulkanizační spojky NITTO?
Samovulkanizační spojky NITTO jsou izolace zajišťující spolehlivost spoje při teplotách pod 0 °C, vhodné pro venkovní instalace v mrazivém prostředí.
Jaké jsou časté chyby při spojování vodičů?
Časté chyby zahrnují nedostatečnou izolaci, špatnou mechanickou fixaci, překročení počtu vodičů pod svorkou a použití nevhodných materiálů.
Jak správně spojit vodiče různých průřezů?
Spojení vodičů různých průřezů vyžaduje použití vhodných spojovacích svorek a dodržení montážních postupů pro bezpečnost a spolehlivost.
Jaké speciální postupy platí pro průmyslové aplikace?
V průmyslu se používají speciální svorky a ochrany, např. vodotěsné kryty a mechanicky odolné kabely, aby byla zajištěna dlouhodobá spolehlivost a bezpečnost.
Jaké nástroje jsou nezbytné pro bezpečné ukončování elektrických vodičů?
Používá se speciální odizolovací kleště s nastavitelnou délkou odizolování, doporučená délka je 10 mm pro běžné vodiče.
Jaký je správný postup pro kontrolu kvality spoje po ukončení vodiče?
Je nutné provést vizuální kontrolu a měření odporu spoje, který by neměl přesáhnout 0,1 ohmu na spoji.
