Jak určit úroveň nabití baterie podle napětí správně – průvodce
Úroveň nabití baterie lze spolehlivě určit měřením jejího napětí, které se liší v klidovém stavu i během nabíjení. Správná interpretace hodnot napětí autobaterie pomáhá odhalit, zda je baterie připravena k nastartování nebo vyžaduje doplnění energie. Porozumění klíčovým hodnotám, jako je minimální napětí pro start, je nezbytné pro správnou diagnostiku.
Hlavní poznatky
- Napětí plně nabité 12V olověné baterie je 12,6-12,9 V, což odpovídá 100 % nabití.
- Měření napětí by mělo probíhat po 1-2 hodinách od vypnutí motoru, kdy baterie není zatěžována.
- Pokud napětí klesne pod 12,4 V, doporučuje se baterii dobít, jinak hrozí poškození sulfatací.
- U moderních AGM a EFB baterií je klidové napětí o cca 0,2 V vyšší než u klasických olověných.
- Průměrná životnost autobaterie je 4-5 let, ale může se výrazně zkrátit při častém městském provozu.
Jak a kdy měřit napětí baterie pro správné určení stavu nabití
Pro správné určení úrovně nabití autobaterie je nezbytné měřit její napětí v klidovém stavu, tedy po 1 až 2 hodinách od vypnutí motoru. Měření provedené dříve může být zkreslené vlivem alternátoru, který během chodu motoru a bezprostředně po jeho zastavení zvyšuje napětí baterie. Pouze tehdy, když napětí autobaterie stabilně odpovídá klidovému napětí, lze spolehlivě určit skutečný stav nabití.
Optimální doba měření napětí po vypnutí motoru
Pro správné určení stavu nabití baterie je doporučeno měřit napětí 1 až 2 hodiny po vypnutí motoru vozidla. Tato doba umožňuje, aby se napětí autobaterie stabilizovalo a přestalo být ovlivňováno alternátorem, který dodává elektrický proud během jízdy. Měření provedené v tomto časovém intervalu odpovídá skutečné úrovni nabití a umožňuje využít například 12V napětí autobaterie tabulku k přesnému vyhodnocení. Bez tohoto odkladu může být naměřené napětí vyšší než klidové napětí autobaterie, což zkreslí interpretaci stavu. Klidové napětí obvykle leží kolem 12,6 V u plně nabité baterie a klesá s vybíjením.
Vliv provozu motoru na přesnost měření napětí
Měření napětí autobaterie během chodu motoru či bezprostředně po jeho vypnutí není spolehlivé, protože alternátor aktivně dobíjí baterii a zvyšuje její napětí nad skutečnou hodnotu stavu nabití. Tento jev může vést k nesprávnému vyhodnocení, například že baterie je plně nabitá, i když tomu tak není. Proto je důležité počkat, až se napětí stabilizuje v klidovém stavu, kdy už není ovlivněno napětím při nabíjení. Měření provedené v tomto režimu umožní správně interpretovat stav nabití podle tabulky napětí autobaterie a vyhnout se chybám, jako je přeceňování kapacity baterie.
- Měření napětí by mělo probíhat vždy mimo dobu nabíjení baterie.
- Vyvarujte se měření ihned po zastavení motoru kvůli zkreslení vlivem alternátoru.
- Pro přesnou diagnostiku použijte klidové napětí autobaterie jako referenci.
Tabulka napětí a procentuální úroveň nabití 12V olověných a moderních baterií
Pro správné určení úrovně nabití baterie podle napětí je klíčové znát specifické hodnoty napětí odpovídající procentuálnímu stavu nabití. U olověných 12V autobaterií plně nabitá baterie dosahuje klidového napětí mezi 12,6 a 12,9 V, což odpovídá 100 % nabití. U moderních typů jako AGM a EFB baterie je klidové napětí o přibližně 0,2 V vyšší, tedy v rozmezí 12,8 až 13,0 V. Tento rozdíl je důležitý při měření, aby nedošlo k nesprávnému vyhodnocení stavu baterie.
Napětí autobaterie tabulka níže ukazuje základní hodnoty napětí a jejich odpovídající procentuální nabití u olověných i AGM/EFB baterií. Při měření napětí baterie je vhodné provést test v klidovém stavu, tedy po vypnutí motoru a odpojení všech spotřebičů, aby bylo možné přesně určit úroveň nabití.
| Napětí (V) | Procentuální nabití olověné baterie (%) | Procentuální nabití AGM/EFB baterie (%) |
|---|---|---|
| 12,9 | 100 | 100 |
| 12,6 | 75 | 75 |
| 12,4 | 50 | 50 |
| 12,0 | 25 | 25 |
| pod 11,8 | kritické nízké nabití | kritické nízké nabití |
Jak změřit napětí autobaterie a určit úroveň nabití
Pro správné změřené napětí autobaterie použijte voltmetr s přesností na setiny voltu. Měření provádějte při klidovém napětí baterie, ideálně minimálně 6 hodin po vypnutí motoru. Takto získané napětí přesně ukáže procentuální úroveň nabití podle uvedené tabulky.
Tip: Maximální napětí autobaterie při nabíjení by nemělo překročit 14,4 V, jinak může dojít k poškození baterie. Naopak minimální napětí autobaterie pro nastartování se obvykle pohybuje kolem 12 V, nižší hodnoty signalizují nutnost dobití nebo výměny.

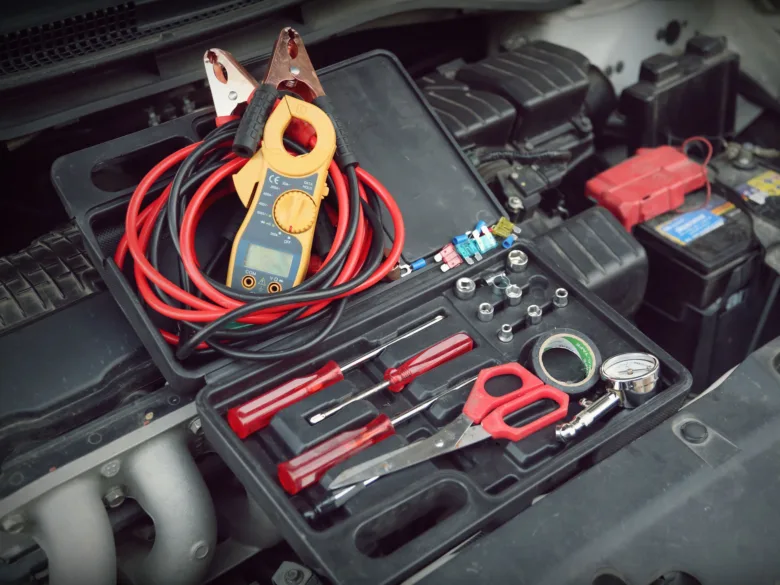

Použité přístroje a jejich správné zapojení při měření napětí
Pro přesné určení úrovně nabití baterie je nezbytné použít vhodné měřicí přístroje, jako jsou voltmetr, multimetr nebo specializovaný tester baterií. Digitální voltmetr a multimetr umožňují změřit napětí přímo na svorkách baterie a poskytnou hodnotu klidového napětí autobaterie, která je základní pro správnou interpretaci stavu nabití. Tester baterií navíc simuluje startovací zatížení, což pomáhá odhalit možná selhání pod zátěží.
Při měření je důležité správně připojit kabely pro měření:
- červený kabel vždy k kladné svorce baterie
- černý kabel k záporné svorce baterie
Takové správné zapojení minimalizuje chyby a zajistí přesné hodnoty napětí autobaterie, které pak můžete porovnat s tabulkou 12V napětí autobaterie.
Postup měření napětí baterie pro správné určení stavu nabití
- Připravte přístroj a nastavte jej na měření stejnosměrného napětí (DCV).
- Připojte červený kabel ke kladné svorce baterie.
- Připojte černý kabel k záporné svorce baterie.
- Odečtěte naměřenou hodnotu a porovnejte ji s tabulkou klidového napětí autobaterie.
- Pro přesnější určení stavu nabití měření provádějte v klidovém stavu baterie, ideálně po 6 hodinách odstavení vozidla.
Tip: Maximální napětí autobaterie při nabíjení obvykle nepřesahuje 14,4 V, vyšší hodnoty mohou signalizovat přebití a poškodit baterii. Na co si dát pozor: Častá chyba je měření napětí ihned po jízdě, kdy je napětí ovlivněné alternátorem a neodpovídá skutečnému stavu nabití.
Jak interpretovat výsledky měření napětí včetně vlivu typu baterie
Napětí baterie je klíčovým ukazatelem jejího stavu nabití, přičemž správná interpretace výsledků závisí na typu baterie. Mezi nejčastější typy patří klasické olověné akumulátory a moderní AGM nebo EFB baterie, které mají odlišné hodnoty klidového napětí. Pro správné určení úrovně nabití je nezbytné znát základní rozsahy napětí a jejich význam.
Jaké je klidové napětí plně nabité autobaterie?
Klidové napětí plně nabité olověné baterie se pohybuje mezi 12,6 a 12,9 V. U moderních AGM a EFB baterií je toto napětí o přibližně 0,2 V vyšší, tedy mezi 12,8 a 13,0 V. Tento rozdíl je důsledkem konstrukčních vlastností a chemického složení těchto baterií a je nezbytné jej brát v úvahu při měření napětí.
Jaké hodnoty napětí signalizují nízké a kritické nabití?
Napětí pod 12,4 V odpovídá přibližně 75 % nabití nebo nižšímu stavu a signalizuje potřebu dobití. Kritickou hranicí je pak 11,9 V, kdy je baterie považována za vybitou a často již není schopna plné regenerace. Pro orientaci je vhodné používat napětí autobaterie tabulku, která tyto hodnoty přehledně shrnuje.
- Pod 12,4 V – částečné vybití
- Pod 11,9 V – vybitá baterie, riziko poškození
Jak poznat podle napětí, zda je baterie vybitá nebo nabitá?
Napětí 12,6 V a vyšší ukazuje na plné nabití baterie. Pokud napětí klesne pod 11,9 V, baterie je vybitá a může mít sníženou schopnost startování. Mezi těmito hodnotami se pohybuje stav nabití kolem 50 % při napětí asi 12,2 V. Správné měření by mělo probíhat v klidovém stavu, tedy po několika hodinách odstavení vozidla, aby napětí autobaterie při nabíjení nematilo výsledky.
Tip: Při měření napětí autobaterie je důležité neprovádět kontrolu ihned po jízdě, protože nabíjecí napětí může být vyšší než klidové a zkreslí tak stav nabití.
Jak se připravit na měření a jak odstranit povrchové napětí
Pro správné určení stavu nabití baterie podle jejího napětí je nezbytné před měřením odstranit tzv. povrchové napětí. To vzniká při dlouhém klidovém stavu baterie a může zkreslit naměřené hodnoty, například klidové napětí autobaterie ukáže vyšší než skutečný stav.
Povrchové napětí odstraníte krátkým zapnutím spotřebičů ve vozidle, například světel nebo stěračů. Toto krátké zatížení baterie vyrovná chemické procesy a stabilizuje napětí na reálnou úroveň. Díky tomu lze přesněji číst napětí autobaterie a správně interpretovat stav nabití.
- Zapnutí spotřebičů – krátce aktivujte světla nebo jiný spotřebič na 1 až 2 minuty
- Vypnutí spotřebičů – nechte baterii několik minut v klidovém stavu pro ustálení napětí
- Měření napětí – změřte napětí voltmetrem na svorkách baterie, ideálně v klidovém stavu
- Porovnání s tabulkou – vyhodnoťte naměřené napětí podle 12V napětí autobaterie tabulka pro určení úrovně nabití
Tip: Maximální napětí autobaterie během nabíjení dosahuje obvykle 14,4 V, proto měření napětí při nabíjení nemusí vždy odpovídat skutečnému stavu nabití.
Doporučení pro péči a dobíjení baterie podle naměřených hodnot
Pro správné určení úrovně nabití baterie podle napětí je klíčové sledovat hodnoty klidového napětí autobaterie. Pokud naměřené napětí klesne pod 12,4 V, doporučuje se baterii dobít, protože už je pod hranicí optimálního nabití. Při dobíjení volte nabíjecí proud zhruba odpovídající jedné desetiny kapacity baterie – například pro 50 Ah baterii je vhodný proud kolem 5 A. Tento poměr pomáhá prodloužit životnost baterie a minimalizuje riziko přebití.
Doba nabíjení závisí na kapacitě baterie a použitém proudu, u běžné 100Ah baterie trvá plné nabití obvykle 6 až 12 hodin. Při nabíjení se napětí autobaterie postupně zvyšuje a dosahuje maximální hodnoty kolem 14,4 V, což signalizuje dokončení procesu. Po ukončení nabíjení je vhodné baterii odpojit od nabíječky, aby nedošlo k přebití.
- Nabíjejte baterii při napětí pod 12,4 V pro zachování výkonu
- Používejte nabíjecí proud přibližně 1/10 kapacity baterie
- Doba nabíjení 100Ah baterie trvá 6-12 hodin podle proudu
- Sledujte napětí autobaterie při nabíjení, maximální napětí nesmí překročit 14,4 V
- Po nabití baterii odpojte, abyste prodloužili její životnost
Tip: Častou chybou je nabíjet baterii příliš rychlým proudem, což může zkrátit její životnost a způsobit přehřátí.
Jak měřit napětí baterie pro určení nabití
Pro správné měření napětí je nejlepší nechat baterii v klidu minimálně 12 hodin po jízdě nebo dobíjení, aby se napětí stabilizovalo. Tím získáte přesnější údaj o skutečné úrovni nabití.
Vliv teploty a provozních podmínek na měření
Teplota prostředí výrazně ovlivňuje chemické procesy uvnitř baterie, a tím i její napětí. Nízké teploty snižují napětí autobaterie, což může zkreslit výsledky při určování stavu nabití podle napětí. Například klidové napětí autobaterie při 0 °C může být o 0,1 až 0,2 V nižší než při optimálních 20 °C. Proto je při měření napětí autobaterie vhodné brát v úvahu aktuální teplotu a upravit interpretaci podle příslušné tabulky napětí.
Provozní podmínky, jako časté startování v městském provozu, negativně ovlivňují životnost baterie a její schopnost udržet správné napětí při nabíjení. Nadměrné vybíjení a nedostatečné dobití vedou ke zkrácení životnosti a mohou způsobit, že maximální napětí autobaterie nebude dosaženo i při plném nabití.
Tip: Pro přesné určení úrovně nabití baterie podle napětí doporučuji měřit napětí po minimálně hodinovém klidovém stavu, kdy se baterie nehýbe a není pod zatížením. To pomáhá získat spolehlivější hodnoty, které odpovídají klidovému napětí autobaterie.

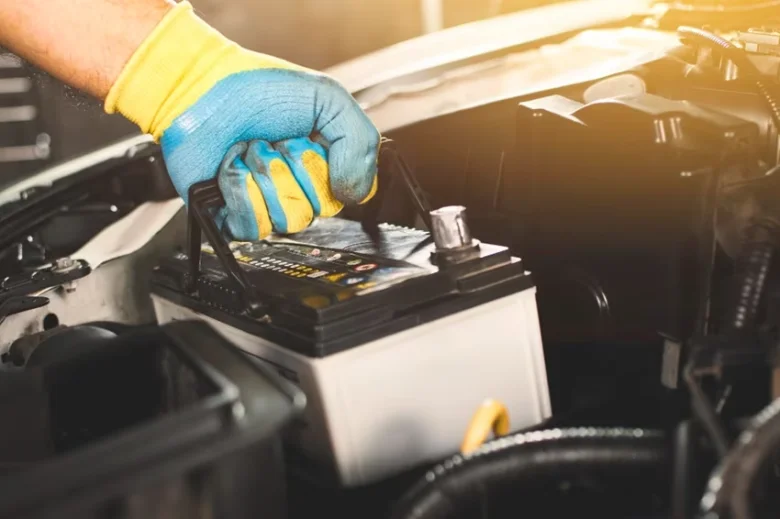

Jak správně odpojovat a připojovat autobaterii pro měření
Při měření napětí autobaterie je nezbytné dodržovat správný postup odpojování a připojování, aby byla zachována bezpečnost a přesnost výsledků. Nejprve odpojte záporný pól baterie a poté kladný, čímž minimalizujete riziko zkratu. Při připojování postupujte opačně – začněte kladným pólem a zakončete záporným. Použití ochranných rukavic a brýlí je nezbytné, protože baterie obsahuje kyselinu sírovou, která může způsobit popáleniny.
- Příprava ochranných pomůcek – nasaďte rukavice a ochranné brýle pro bezpečnou manipulaci s baterií
- Odpojení záporného pólu – uvolněte a odpojte kabel od záporného (-) pólu baterie
- Odpojení kladného pólu – uvolněte a odpojte kabel od kladného (+) pólu
- Měření napětí – připojte měřicí přístroj na baterii, jak správně měřit napětí baterie pro určení nabití
- Připojení kladného pólu – nejdříve připojte kabel k plusovému pólu
- Připojení záporného pólu – zakončete připojením kabelu k minusovému pólu
Tip: Správné čtení napětí autobaterie v klidovém stavu (bez zatížení) poskytuje nejpřesnější informace o stavu nabití. V tabulkách napětí autobaterie najdete hodnoty, které odpovídají plnému nabití i minimálnímu napětí pro nastartování.

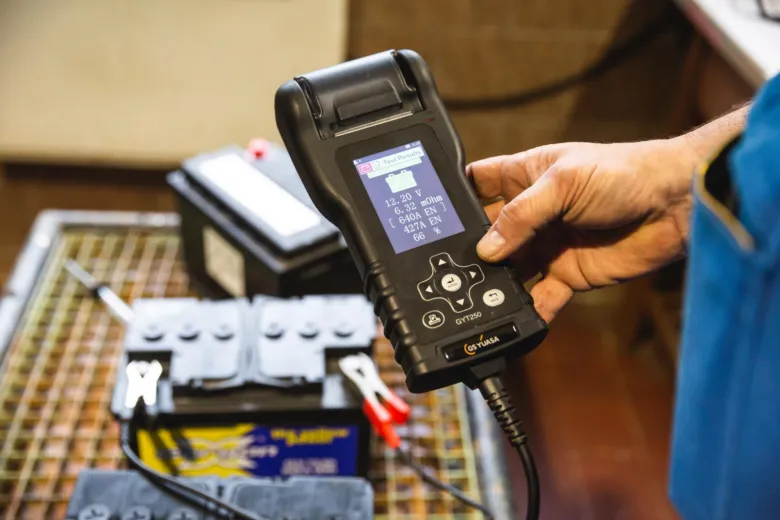

Jak interpretovat výsledky měření a zátěžového testu
Zátěžový test baterie je klíčovým nástrojem pro diagnostiku jejího stavu a schopnosti spolehlivě nastartovat motor. Pomocí měření vnitřního odporu a startovacího proudu (CCA) umožňuje přesně hodnotit, zda baterie stále splňuje požadované parametry.
Co je zátěžový test a jak funguje?
Zátěžový test simuluje reálnou startovací zátěž baterie, během níž měří dvě základní veličiny: vnitřní odpor a startovací proud (Cold Cranking Amps, CCA). Startovací proud ukazuje schopnost baterie dodat potřebný proud při nízkých teplotách, což je zásadní pro spolehlivé nastartování vozu v zimě.
Jak interpretovat hodnoty vnitřního odporu a CCA
Vysoký vnitřní odpor znamená, že baterie nemůže efektivně dodávat proud, což je známkou vnitřního opotřebení. Nízký startovací proud (CCA pod 80 % výrobních parametrů) signalizuje sníženou kapacitu baterie. Takové výsledky ukazují na pokles výkonu a riziko selhání při startování.
| Parametr | Normální hodnota | Varovná hodnota |
|---|---|---|
| Vnitřní odpor | do 5 mΩ | nad 10 mΩ |
| Startovací proud (CCA) | 100 % výrobní hodnoty | pod 80 % výrobní hodnoty |
Kdy je nutné baterii vyměnit?
Pokud zátěžový test ukáže vnitřní odpor výrazně nad 10 mΩ nebo startovací proud klesne pod 80 % nominální hodnoty, doporučuje se baterii vyměnit. Takový stav zvyšuje riziko nečekaného vybití a selhání startéru, zejména při nízkých venkovních teplotách.
Tip: Při interpretaci testu je důležité znát také klidové napětí autobaterie a její napětí při nabíjení, které by mělo odpovídat tabulkovým hodnotám 12V baterie pro přesné určení stavu nabití.
Časté dotazy k určení nabití baterie podle napětí
Návod na určení procent nabití baterie podle napětí
Otázka: Jaké je napětí autobaterie, když je naprázdno?
Napětí vybitá autobaterie je méně než 11,9 V, což odpovídá 0 % nabití a často vyžaduje výměnu baterie.
Otázka: Jaké je maximální nabíjecí napětí autobaterie?
Maximální napětí při nabíjení 12V baterie je přibližně 14,4 V; vyšší hodnota může poškodit akumulátor.
Otázka: Jak dlouho se nabíjí 100Ah baterie?
Při nabíjecím proudu kolem 10 A trvá plné nabití 100Ah baterie asi 6-12 hodin, záleží na stavu a typu nabíječky.
Otázka: Jaký je normální pokles napětí autobaterie při startu?
Při startu může napětí krátkodobě klesnout až o 1 V kvůli vysokému startovacímu proudu.
Otázka: Jak správně měřit napětí baterie pro určení nabití?
Měřte digitálním voltmetrem 1-2 hodiny po vypnutí motoru, kabely připojte přímo ke svorkám baterie, aby bylo měření přesné.
Otázka: Jak zjistit stav baterie podle napětí?
Podle 12V napětí autobaterie tabulky: 12,6-12,9 V značí plné nabití, 12,4 V vyžaduje dobití, pod 11,9 V je baterie vybitá.
Otázka: Jak odstranit povrchové napětí před měřením?
Krátce zapněte světla nebo jiný odběr proudu, aby se povrchové napětí vyrovnalo, a pak změřte napětí.
Otázka: Jak se liší napětí u AGM a olověných baterií?
AGM baterie mají klidové napětí o 0,2 V vyšší, plná hodnota je kolem 12,8-13,0 V.
Otázka: Jak bezpečně odpojovat autobaterii?
Nejprve odpojte záporný pól, pak kladný; při připojování opačně; používejte ochranné pomůcky.
Otázka: Co znamená vysoký vnitřní odpor při zátěžovém testu?
Signalizuje opotřebení baterie a sníženou schopnost dodávat startovací proud, zpravidla je nutná výměna.
Otázka: Jak interpretovat výsledky zátěžového testu baterie?
Nízká hodnota startovacího proudu (CCA) a vysoký vnitřní odpor znamenají, že baterie není schopna spolehlivě nastartovat motor.
Otázka: Jak ovlivňuje teplota měření napětí baterie?
Nízká teplota snižuje napětí baterie, proto je nutné výsledky korigovat podle aktuální teploty.
Otázka: Jak dlouho by měla být baterie v klidu před měřením?
Pro správné určení stavu nabití by měla být baterie odstavená bez zátěže minimálně 1-2 hodiny.
Otázka: Jaký nabíjecí proud zvolit pro dobíjení autobaterie?
Pro optimální nabíjení se doporučuje proud asi 1/10 kapacity baterie, například 5 A pro 50 Ah akumulátor.
Otázka: Jak poznat podle napětí, že je baterie vybitá?
Pokud napětí klesne pod 11,9 V, baterie je vybitá a často ji nelze obnovit bez výměny.
