Tabulka nabíjení baterií podle napětí a kompletní informace
Přesné napěťové hodnoty a správné postupy nabíjení baterií jsou klíčové pro jejich dlouhou životnost a bezpečný provoz. Tabulka nabíjení podle napětí vám pomůže orientovat se u různých typů akumulátorů, včetně LiFePO4 12V a 48V, a zohlední maximální nabíjecí proud autobaterie. Díky těmto informacím zabráníte typickým chybám, které mohou vést k poškození baterie.
💡 Důležité na úvod
- Olověné baterie mají jmenovité napětí článku přibližně 2 V, lithium-iontové 3,6 V a LiFePO4 články 3,2 V.
- Maximální nabíjecí napětí 12V LiFePO4 baterie je 14,6 V, plovoucí napětí je kolem 13,6 V.
- Vícefázové nabíjení kombinuje konstantní proud a konstantní napětí, s přechodem do plovákového režimu.
- Maximální nabíjecí proud u AGM baterie 65 Ah je 0,26C, tedy 19,5 A, překročení může baterii poškodit.
- Optimální teplota pro nabíjení baterií by neměla přesáhnout 40 °C, u lithium-polymerových baterií nesmí klesnout pod 10 °C.
Přehled typů baterií a jejich charakteristická napětí
Přehled základních typů nabíjecích baterií a jejich jmenovitých napětí článků je klíčový pro správné nastavení nabíjení a bezpečnou manipulaci. Každý typ baterie má charakteristické napětí článku, které určují její chemické složení a použití. Níže uvedená tabulka napětí autobaterie a dalších běžných baterií přehledně ukazuje standardní hodnoty, s nimiž je třeba počítat.
Typy baterií a jejich standardní napětí
Mezi nejrozšířenější typy baterií patří olověná baterie s jmenovitým napětím článku 2 V, LiFePO4 baterie s napětím 3,2 V a lithium-iontová (Li-Ion) baterie, která má článek s napětím 3,6 V. Další běžné typy jsou niklo-kadmiová (NiCd) a niklo-metal-hydridová (NiMH) baterie, jejichž články mají napětí přibližně 1,2 V. Lithium-polymerové (Li-pol) baterie jsou variantou Li-Ion a mají podobné jmenovité napětí. Tyto hodnoty jsou základem pro sestavení tabulky nabíjení baterií podle napětí, protože umožňují správně nastavit nabíjecí napětí a proud.
| Typ baterie | Jmenovité napětí článku (V) |
|---|---|
| Olověná baterie | 2,0 |
| NiCd baterie | 1,2 |
| NiMH baterie | 1,2 |
| Lithium-iontová baterie (Li-Ion) | 3,6 |
| LiFePO4 baterie | 3,2 |
| Lithium-polymerová baterie (Li-pol) | 3,7 |
Význam napětí pro nabíjení baterií
Napětí článku je zásadní pro správné nabíjení, protože určuje maximální a minimální hodnoty, při kterých baterie funguje bezpečně a efektivně. U olověných baterií je maximální nabíjecí napětí kolem 2,4 V na článek, přičemž přebití nad tuto hranici vede k poškození a zkrácení životnosti. LiFePO4 baterie mají jmenovité napětí 3,2 V, ale maximální nabíjecí napětí se pohybuje okolo 3,65 V na článek, což vyžaduje přesné řízení nabíječky, zejména při nabíjení LiFePO4 12V nebo LiFePO4 48V systémů. Minimální napětí LiFePO4 baterie nesmí klesnout pod 2,5 V, jinak může dojít k trvalému poškození. Proto je klíčové používat nabíječky s možností nastavení vhodného napětí a nabíjecího proudu, například maximální nabíjecí proud autobaterie se často doporučuje nastavit na 10-30 % kapacity baterie (např. pro 100Ah baterii maximálně 10-30 A).
Tip: Častou chybou je používání univerzální nabíječky bez nastavení správného napětí pro konkrétní typ baterie, což může vést k přebití nebo nedostatečnému dobití.
Tabulka napětí a nabíjecí proudy pro různé baterie umožňuje rychlé určení správných parametrů nabíjení podle typu baterie a její kapacity. To je zásadní pro prodloužení životnosti a bezpečný provoz.
—
Otázka: Jak se označují nabíjecí baterie a jejich typy?
Nabíjecí baterie se označují podle chemického složení článku, například Pb pro olověné, NiCd pro niklo-kadmiové, NiMH pro niklo-metal-hydridové, Li-ion pro lithium-iontové a LiFePO4 pro lithium-železo-fosfátové baterie. Toto označení pomáhá určit správné nabíjecí napětí a proud.
Otázka: Jak správně nabíjet autobaterii podle napětí?
Správné nabíjení autobaterie vyžaduje nastavení nabíjecího napětí mezi 2,3 až 2,45 V na článek u olověné baterie, přičemž maximální nabíjecí proud se doporučuje do 30 % kapacity baterie. Překročení těchto hodnot může baterii poškodit.
Základní a vícefázové režimy nabíjení baterií
Principy nabíjení baterií se zakládají na několika základních režimech, které upravují proud a napětí podle stavu akumulátoru. Moderní inteligentní nabíječky využívají vícefázové nabíjení, jež kombinuje jednotlivé režimy a zajišťuje optimální a bezpečné dobíjení. Níže najdete přehled základních metod nabíjení a jejich charakteristik.
Konstantní proud (I)
Režim nabíjení konstantním proudem znamená, že nabíječka dodává pevně stanovený proud bez ohledu na aktuální stav nabití baterie. Tento proud zůstává stabilní až do dosažení určité hodnoty napětí, která je specifická pro daný typ baterie. V praxi to znamená, že baterie se nejdříve rychle nabíjí konstantním proudem, což je efektivní zejména v počáteční fázi nabíjení. Konstantní proud se často používá u olověných i LiFePO4 baterií, přičemž maximální nabíjecí proud autobaterie by neměl překročit doporučenou hodnotu výrobce, obvykle 10-30 % kapacity akumulátoru (např. 10 A u baterie 100 Ah).
Konstantní napětí (U)
V tomto režimu nabíječka udržuje pevné napětí, které odpovídá napětí plně nabité baterie, například 14,4 V u 12V olověné baterie. Jakmile baterie dosáhne stanoveného napětí, proud klesá přirozeně s ubývajícím prostorem pro další nabití. Tento způsob zajišťuje, že baterie není přebíjena a zaručuje její dlouhou životnost. Konstantní napětí je základní fáze v nabíjecích algoritmech, která následuje po režimu konstantního proudu.
Vícefázové nabíjení a plovákový režim
Vícefázové nabíjení kombinuje režimy konstantního proudu a konstantního napětí, aby optimalizovalo dobu a kvalitu nabíjení. Tento algoritmus umožňuje baterii nejprve rychle nabít silným proudem, poté přejít do fáze udržování napětí, kde se nabíjecí proud snižuje. Na závěr nastupuje plovákové nabíjení, při kterém nabíječka udržuje nižší napětí (obvykle kolem 13,2 V u olověných baterií), aby baterie zůstala plně nabitá bez poškození.
Pokročilé inteligentní nabíječky jako Carspa ENC1220 využívají právě tento vícefázový nabíjecí algoritmus, který zohledňuje typ baterie (např. LiFePO4 12V nebo LiFePO4 48V) a její aktuální stav. Díky tomu je nabíjení efektivnější a baterie vydrží déle.
- Vícefázové nabíjení zvyšuje životnost baterie
- Plovákové nabíjení zabraňuje přebíjení
- Inteligentní nabíječky automaticky přepínají režimy podle potřeby
Tip: Při nabíjení LiFePO4 baterií si vždy ověřte minimální napětí a doporučený nabíjecí proud podle výrobce. Nesprávné nastavení může vést k poškození článků nebo výraznému zkrácení životnosti. Doporučuji konzultovat tabulku nabíjení baterií podle napětí a proudů, například dostupnou na portálu Eagri.cz, kde najdete detailní parametry pro různé typy akumulátorů.
V této části článku jsme popsali základní režimy nabíjení a jejich kombinaci ve vícefázovém algoritmu, který je klíčový pro správné a bezpečné dobíjení moderních baterií.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Tabulka napětí a nabíjecích proudů podle typu baterie
Pro správné nabíjení baterií podle napětí je klíčové znát maximální nabíjecí proud, který se odvíjí od kapacity a typu baterie. Například AGM baterie s kapacitou 65 Ah doporučuje maximální nabíjecí proud 0,26C, což odpovídá 19,5 A. U LiFePO4 baterií je nutné respektovat specifické hodnoty napětí a minimální napětí článku, které se liší od olověných akumulátorů. Teplota navíc ovlivňuje nabíjecí parametry – při nízkých teplotách je vhodné proud snižovat, aby nedošlo k poškození baterie.
Níže uvádíme přehlednou tabulku napětí a maximálních nabíjecích proudů pro běžné typy baterií, která usnadňuje orientaci podle tabulky nabíjení baterií napětí.
| Typ baterie | Napětí článku (V) | Maximální nabíjecí proud (A) | Poznámky |
|---|---|---|---|
| Olověná (AGM) 65 Ah | 2,13-2,4 | 19,5 (0,26C) | Maximální proud závisí na kapacitě baterie |
| LiFePO4 12V | 3,2-3,65 | 20 (0,5C) | Minimální napětí článku 2,5 V, respektovat napětí LiFePO4 12V |
| Li-ion 3,7 V | 3,0-4,2 | 1C | Vhodné pro různé kapacity, napětí Li-ion se liší |
| Olověná (gel) | 2,2-2,35 | 0,2C – 0,3C | Nižší maximální proud kvůli chemii gelové baterie |
Jak nabíjet baterie podle napětí
Správné nastavení nabíječky podle typu baterie a jejího napětí je zásadní pro prodloužení životnosti a bezpečnost. Například LiFePO4 baterie 48V vyžaduje stabilní nabíjecí napětí okolo 54,6 V s omezením maximálního proudu na 0,5C. Při nabíjení autobaterie je třeba nepřekračovat maximální nabíjecí proud autobaterie, který pro 12V olověné AGM je uveden v tabulce. Naopak příliš nízký proud prodlužuje dobu nabíjení, ale je šetrnější.
Tip: Při nabíjení baterií je častou chybou nastavit příliš vysoký proud, což může vést k přehřátí a zkrácení životnosti. Pro koho se to hodí: technici a hobby kutilové s nabíječkami schopnými přesného nastavení, pro koho NE: uživatelé s levnými univerzálními nabíječkami bez regulace proudu a napětí.
Tabulka nabíjení baterií podle napětí a proudů slouží jako základní orientace pro bezpečné a efektivní nabíjení různých typů baterií. Dodržování těchto parametrů minimalizuje riziko poškození a maximalizuje výkon baterie.
Bezpečnostní parametry a doporučení při nabíjení
Při nabíjení baterií je klíčové dodržovat bezpečnostní limity týkající se teploty a proudu. Maximální teplota baterie by neměla překročit 40 °C, protože přehřátí vede ke zkrácení životnosti a riziku poškození chemických článků. U lithium-polymerových baterií je navíc důležité, aby teplota během nabíjení neklesla pod 10 °C, protože podchlazení může způsobit nevratné poškození a snížit kapacitu baterie.
Maximální nabíjecí proud autobaterie závisí na typu a kapacitě, ale například u běžné 12V olověné baterie se doporučuje nepřekračovat proud odpovídající 10-30 % kapacity v ampérhodinách. To znamená, že pro 100Ah baterii je maximální nabíjecí proud obvykle mezi 10 A a 30 A. Překročení tohoto proudu patří mezi časté chyby při nabíjení autobaterie a může vést k přehřátí a poškození desek uvnitř baterie.
Při nabíjení LiFePO4 baterií, například LiFePO4 12V nebo LiFePO4 48V, je nutné respektovat tabulku napětí autobaterie a správně nastavit nabíjecí napětí i proud. LiFePO4 minimální napětí pro bezpečné nabíjení je obvykle kolem 2,5 V na článek, což znamená, že nabíječka musí být schopna dodržet přesné hodnoty, které jsou nižší než u klasických olověných baterií. Nesprávné nastavení může způsobit rychlé stárnutí nebo nebezpečné stavy.
Doporučení pro bezpečné nabíjení:
- Dodržujte maximální nabíjecí proud autobaterie podle kapacity, např. 10-30 % kapacity v Ah
- Sledujte teplotu baterie, nikdy nepřekračujte 40 °C během nabíjení
- U lithium-polymerových baterií nenechte teplotu klesnout pod 10 °C při nabíjení
- Používejte nabíječky s regulací napětí a proudu podle typu baterie a respektujte tabulku napětí a nabíjecí proudy pro různé baterie
- Vyhněte se rychlému nabíjení bez kontroly parametrů, což patří mezi časté chyby při nabíjení autobaterie a vede k poškození
Správným dodržováním těchto parametrů prodloužíte životnost baterie a minimalizujete riziko selhání nebo nebezpečných situací. Tabulka hodnot napětí pro nabíjení olověné autobaterie a LiFePO4 baterií vám pomůže správně nastavit nabíječku a předcházet chybám.
Doporučené postupy a chyby při nabíjení baterií
Správný postup nabíjení baterií vyžaduje především pečlivé sledování nabíjecího napětí a proudu. Překročení maximálního nabíjecího proudu autobaterie může způsobit její přehřátí a zkrácení životnosti. Například u běžné 12V olověné autobaterie se doporučuje maximální nabíjecí proud do 10-30 % kapacity baterie, což u 100Ah baterie znamená proud přibližně 10-30 A. U LiFePO4 baterií, například 12V nebo 48V typů, je důležité respektovat doporučené nabíjecí napětí a minimální napětí LiFePO4 článků, které bývá kolem 2,5 V na článek.
Jak správně nabíjet autobaterii podle napětí

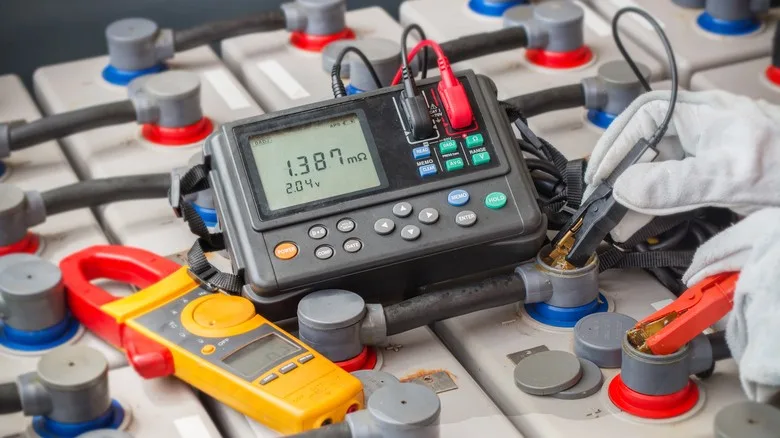

- Kontrola stavu baterie – zkontrolujte napětí na baterii před nabíjením pomocí voltmetru, aby bylo jasné, zda je baterie zcela vybitá nebo jen částečně.
- Nastavení nabíječky – nastavte nabíjecí napětí podle typu baterie (například u olověné 12V baterie je doporučené nabíjecí napětí okolo 14,4 V, u LiFePO4 12V se pohybuje okolo 14,2 V).
- Výběr nabíjecího proudu – zvolte nabíjecí proud odpovídající kapacitě baterie, nepřekračujte maximální nabíjecí proud autobaterie, aby nedošlo k přetížení.
- Pravidelný monitoring – během nabíjení sledujte změny napětí a teploty baterie, abyste předešli přebití nebo přehřátí.
- Ukončení nabíjení – ukončete nabíjení, jakmile baterie dosáhne plného nabití podle tabulky napětí autobaterie, typicky při stabilním napětí a poklesu proudu.
Chyby při nabíjení autobaterie a jak se jim vyhnout
Častou chybou je překročení nabíjecího napětí nebo nabíjecího proudu, což vede k poškození baterie a snížení její životnosti. Především při nabíjení LiFePO4 baterií je potřeba dbát na správné nastavení nabíječky, protože nesprávné napětí může způsobit nevratné poškození článků. Další častou chybou je nedostatečné sledování teploty baterie během nabíjení – přehřátí může způsobit trvalé zhoršení kapacity.
Tip: Pro koho se nabíjení LiFePO4 hodí, jsou uživatelé, kteří potřebují baterie s dlouhou životností a vyšší bezpečností, naopak pro běžné autobaterie s olověnými články není vhodné používat nabíjecí postupy určené pro LiFePO4, protože mají odlišné napěťové parametry a nabíjecí proudy.
Dodržování tohoto správného postupu a orientace podle tabulky nabíjení baterií podle napětí zabrání poškození a prodlouží životnost vaší baterie. Nezapomeňte pravidelně kontrolovat parametry a nepřekračovat doporučené hodnoty nabíjecího napětí a proudu.
Vliv teploty na nabíjení a skladování baterií
Teplota má zásadní vliv na chemické reakce v bateriích a tím i na jejich nabíjení a životnost. Optimální podmínky pro nabíjení se liší podle typu baterie, přičemž nesprávná teplota může způsobit snížení kapacity nebo dokonce poškození buněk. V této části se zaměříme na dopad teplotních podmínek a dlouhodobého skladování na nabíjení a výkon baterií.
Dopad skladování na nabíjení a životnost
Dlouhodobé skladování baterií vede ke snižování jejich kapacity a mění nabíjecí parametry, což ovlivňuje efektivitu a bezpečnost následného nabíjení. Proto je vhodné baterie skladovat při teplotách mezi 15 a 25 °C a pravidelně je dobíjet, ideálně každé 2 až 3 měsíce, aby se předešlo hlubokému vybití a degradaci článků. U LiFePO4 baterií například minimální napětí nesmí dlouhodobě klesnout pod 2,5 V na článek, jinak dochází k nevratnému poškození.
Pro správné nabíjení podle napětí je důležité také respektovat maximální nabíjecí proud autobaterie, který by neměl překročit doporučené hodnoty výrobce. Při nabíjení LiFePO4 12V či LiFePO4 48V baterií je třeba nastavit nabíječku přesně podle jejich specifikací, aby se zabránilo přebití nebo přílišnému zahřátí.
- Nabíjet baterie při teplotě do 40 °C
- Vyvarovat se nabíjení pod 10 °C u lipol baterií kvůli zpomalení chemických reakcí
- Pravidelně dobíjet skladované baterie každé 2-3 měsíce
- Udržovat napětí LiFePO4 baterií nad minimálním doporučeným limitem
Tip: Při dlouhodobém skladování se vyhněte úplnému vybití a kontrolujte stav baterie podle tabulky napětí autobaterie, aby se předešlo poškození a zajistilo optimální nabíjení.
Závěrem, správná teplota a pravidelná údržba skladovaných baterií výrazně prodlužují jejich životnost a efektivitu nabíjení. Dodržování parametrů z tabulky nabíjení baterií podle napětí a typů baterií pomáhá předejít častým chybám při nabíjení autobaterie a dalších akumulátorů.
