Správný výběr a instalace soklů pro topné trubky výrazně ovlivňuje efektivitu podlahového vytápění a jeho dlouhodobou funkčnost. Sokly nejen zajišťují bezpečné vedení trubek, ale také přispívají k správné dilataci podlahy a tepelně izolačním vlastnostem celé konstrukce. Při montáži je proto klíčové zvolit vhodný typ soklu a dodržet přesné postupy instalace.
💡 Důležité na úvod
- Sokly pro topné trubky jsou vyrobeny z materiálů jako PVC, hliník nebo polystyren s tloušťkou 8-10 mm.
- Okrajové izolační pásky přesahují podlahovou stěrku minimálně o 10 mm pro umožnění dilatace.
- Minimální poloměr ohybu trubek je pětinásobek jejich průměru, např. 8 cm pro trubky 16 mm.
- Suchý způsob montáže podlahového topení má stavební výšku 28-53 mm, mokrý způsob 20-60 mm.
- Optimální rozteče trubek jsou 10-15 cm v koupelnách a 15-20 cm v obytných prostorách pro maximální přenos tepla.
Typy soklů pro topné trubky a jejich materiály
Sokly pro topné trubky v podlahové konstrukci se vyrábějí hlavně z PVC, hliníku a polystyrenu o tloušťce 8-10 mm. Tyto materiály chrání topné trubky před mechanickým poškozením a zároveň umožňují nezbytnou dilataci podlahy, což zabraňuje praskání a deformacím. Každý typ soklu nabízí jiné vlastnosti, které ovlivňují tepelnou izolaci, kročejový útlum i kompatibilitu s podlahovým vytápěním.
Materiály soklů a jejich vlastnosti
PVC sokly jsou pružné a odolné proti vlhkosti, což usnadňuje jejich instalaci a zajišťuje dlouhou životnost. Hliníkové sokly vynikají vysokou tepelnou vodivostí, což zlepšuje rozvod tepla, ale jsou méně pružné a náchylnější k mechanickému poškození. Polystyrenové sokly poskytují vynikající tepelnou izolaci a podporují dilatace podlahové vytápění díky své nízké hmotnosti; jejich nevýhodou může být nižší odolnost vůči mechanickému zatížení. Tloušťka soklu 8-10 mm je optimální pro ochranu trubek a zároveň nezvyšuje konstrukční výšku podlahy výrazně.
Jak vybrat sokl pro topné trubky
Při výběru soklu zvažte typ topných trubek a požadavky na tepelnou izolaci soklů. PVC sokly jsou vhodné pro běžné instalace, protože kombinují odolnost a pružnost. Hliníkové sokly doporučuji tam, kde je třeba lepší vedení tepla a rychlejší odezva podlahového vytápění. Polystyrenové sokly se hodí pro dosažení vyšší tepelné izolace a zlepšení kročejového útlumu, avšak méně odolávají mechanickému opotřebení. Instalace soklů podlahové topení musí také respektovat dilatace podlahové vytápění a stavební normy, aby nedošlo k poškození podlahové konstrukce.
- PVC sokl – pružný, odolný, vhodný pro standardní instalace
- Hliníkový sokl – vysoká tepelná vodivost, méně pružný
- Polystyrenový sokl – vynikající izolace, nízká hmotnost, nižší odolnost
Tip: Častou chybou je volba soklu bez ohledu na dilatační potřeby podlahy, což může vést k prasklinám a deformacím. Výběr správného typu soklu závisí na konkrétním typu podlahového vytápění a konstrukčních podmínkách.
Vliv soklů na dilataci a tepelnou izolaci podlahy
Sokly představují základní prvek okrajových lišt podlahové topení, jejichž správná tloušťka a umístění výrazně ovlivňují funkci podlahové konstrukce. Typická tloušťka soklu se pohybuje mezi 8-10 mm, přičemž sokl přesahuje podlahovou stěrku minimálně o 10 mm. Tento přesah umožňuje dilataci podlahy, tedy kompenzaci roztažnosti materiálů při změnách teplot, což zabraňuje nežádoucím prasklinám a deformacím.
Kromě mechanické funkce sokl zlepšuje tepelnou izolaci podlahové konstrukce tím, že snižuje tepelné mosty na okrajích. Správný výběr materiálu soklu je klíčový pro dlouhodobou účinnost podlahového vytápění a kročejový útlum podlahové konstrukce. Při instalaci soklů je nutné dodržet pevný postup, který zajistí jejich správné zakotvení a efektivní oddělení topných trubek od okolních konstrukcí.
- Sokl tloušťky 8-10 mm umožňuje dostatečnou dilataci podlahové konstrukce
- Přesah soklu o 10 mm nad podlahovou stěrku zajišťuje pohyb a ochranu trubek
- Materiály soklů podlahové topení musí být odolné vůči vlhkosti a teplu
- Instalace soklů podlahové topení zahrnuje přesné umístění a upevnění pro optimální tepelnou izolaci

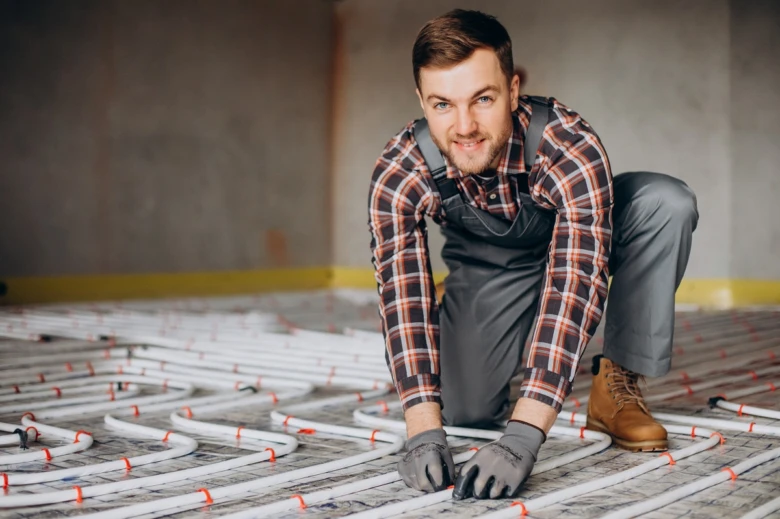

Návod na instalaci soklů pro podlahové topení
Při instalaci soklů je třeba nejprve upevnit soklové lišty podél stěn, zajistit jejich rovnoměrný přesah a kompatibilitu s podlahovou stěrkou. Následně se pokládají topné trubky se zajištěním dilatace a tepelných přestupů. Dodržení těchto zásad minimalizuje riziko poškození konstrukce a optimalizuje provozní vlastnosti topného systému.

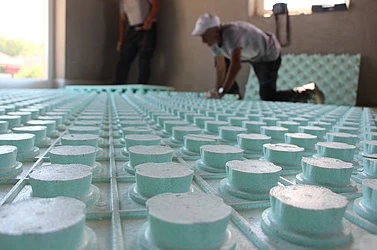

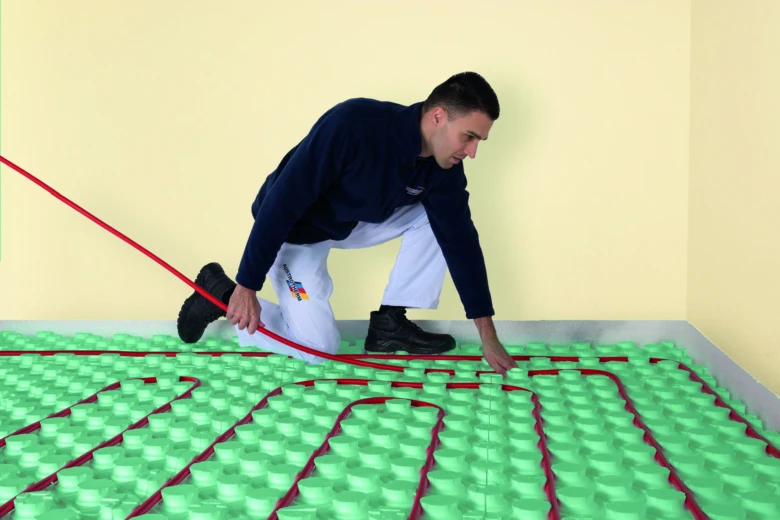

Instalace soklů v podlahové konstrukci
Instalace soklů pro topné trubky v podlahové konstrukci vyžaduje přizpůsobení podle typu potěru a konstrukčního řešení. Správný postup zajišťuje ochranu trubek, dilataci podlahové vytápění a efektivní tepelnou izolaci soklů, což přispívá k dlouhodobé funkčnosti systému.
Instalace soklů v anhydritových potěrech
Anhydritový potěr vyžaduje pečlivé utěsnění soklu, aby se zabránilo pronikání vlhkosti, která může poškodit topné trubky. Sokl musí být z materiálu kompatibilního s anhydritovým potěrem, často s dostatečnou pružností pro kročejový útlum podlahové topení. Při instalaci je nutné zajistit těsné spojení soklu s trubkami a správné vyspádování, aby nedocházelo k hromadění vlhkosti.
- Připravit podklad – vyrovnat a vyčistit povrch potěru
- Připevnit sokl k podkladu – zajistit pevné, ale pružné uchycení
- Utěsnit spoje – použít vhodné těsnící materiály proti vlhkosti
- Položit topné trubky do soklu – zajistit správnou fixaci a dilataci
Instalace soklů v betonových potěrech
Betonový potěr vyžaduje pevné upevnění soklu, které zabezpečí mechanickou stabilitu podlahové konstrukce. Materiály soklů podlahové vytápění by měly být odolné vůči zatížení a kompatibilní s betonem. Instalace zahrnuje pevné kotvení soklu k podkladu a správné zajištění trubek proti pohybu během lití betonu.
- Vyčistit a připravit betonový podklad – odstranit prach a nečistoty
- Ukotvit sokl mechanicky – použít hmoždinky nebo speciální lepidla
- Upevnit topné trubky do soklu – zajistit, aby nedošlo k jejich posunu
- Ověřit rovinnost a stabilitu – před nalitím betonového potěru
Tip: Častou chybou je nedostatečné utěsnění soklu v anhydritových potěrech, které vede k problémům s vlhkostí. Pro suchý způsob instalace, při němž je stavební výška 28-53 mm, je vhodnější používat lehké materiály soklů. Mokrý způsob s výškou 20-60 mm vyžaduje pevnější a voděodolné řešení.
Vliv soklů na akustickou izolaci a kročejový útlum
Sokly v podlahovém vytápění jsou zásadní nejen při ochraně topných trubek, ale také v akustické izolaci a kročejovém útlumu. Materiály soklů podlahové topení, zejména izolační desky jako EPS TK 5000, přispívají ke snížení přenosu kročejového hluku až o 29 dB. Tento krok výrazně zlepšuje komfort bydlení, protože omezuje hlučnost způsobenou chůzí nebo pohybem nábytku. Tepelná izolace soklů zároveň pomáhá minimalizovat tepelné ztráty přes okrajové lišty podlahové topení.
Vlastnosti soklů používaných u podlahového topení
- Izolační desky z EPS TK 5000 poskytují vysoký kročejový útlum a zároveň dostatečnou pevnost pro konstrukci podlahy
- Materiály soklů musí být odolné vůči vlhkosti a deformacím, aby zajistily dlouhodobou funkčnost
- Správná instalace soklů podlahové topení podporuje dilatace podlahové vytápění a zabraňuje praskání podlahy
- Konstrukční výška podlahového topení se může mírně zvýšit v závislosti na tloušťce izolačního soklu
Pro instalaci soklů podlahové topení doporučuji vybírat materiály podle požadavků na kročejový útlum a tepelnou izolaci, přičemž je nutné dbát na správné upevnění a kontinuitu soklu v celé podlahové konstrukci.
Specifické požadavky na sokly při rekonstrukcích s omezenou stavební výškou
Při rekonstrukcích s omezenou stavební výškou je klíčové zvolit nízkoprofilové sokly, které umožní efektivní instalaci topných trubek bez většího zásahu do konstrukce podlahy. Suchý způsob montáže soklů se pohybuje v konstrukční výšce 28-53 mm a výrazně snižuje potřebu rozsáhlých úprav podkladu. Tento přístup zároveň minimalizuje riziko narušení dilatace podlahového vytápění a usnadňuje instalaci okrajových lišt podlahové topení.
Jak vybrat sokl pro topné trubky
- Zvolte materiály soklů podlahové vytápění s dobrou tepelnou izolací, které zároveň přispívají ke kročejovému útlumu podlahy
- Upřednostněte nízkoprofilové sokly kompatibilní s topnými trubkami REHAU či jiných značek
- Dodržujte přesné rozměry konstrukční výšky podlahového topení, aby nedošlo k problémům s finální podlahovou úpravou
- Při instalaci soklů podlahové topení dbejte na správné upevnění bez poškození trubek, což je častá chyba při montáži
Odborná rada: Suchý způsob instalace soklů šetří čas i náklady při rekonstrukcích, ale vyžaduje precizní výběr a montáž.
Údržba a kontrola soklů v podlahové konstrukci
Údržba soklů v podlahové konstrukci vyžaduje pravidelnou kontrolu minimálně 1× ročně, aby se předešlo vlhkostním škodám a degradaci materiálů. Vlhkost je hlavní příčinou poškození soklů, proto je nezbytné zajistit těsné utěsnění spojů a dostatečné odvětrání konstrukce podle ČSN 73 0540-2, které minimalizuje kondenzaci. Častou chybou je nedostatečná tepelná izolace soklů a opomenutí dilatace podlahového vytápění, což může způsobit deformace podlahové konstrukce a narušení funkčnosti topného systému.
Jak zabezpečit topné trubky pomocí soklů v podlahové konstrukci:
- Použít sokly z materiálů s nízkou tepelnou vodivostí, například extrudovaný polystyren (XPS) s tepelnou vodivostí λ = 0,035 W/mK, který zároveň odolává vlhkosti
- Zajistit dilataci podlahového vytápění podle ČSN EN 1264-4:2010, typicky s dilatačními spárami každých 8-12 m délky místnosti, aby se eliminovalo pnutí a praskliny v mazanině
- Kontrolovat a udržovat okrajové izolační lišty o tloušťce 8-10 mm, které musí přesahovat výšku podlahové stěrky minimálně o 10 mm pro správnou fixaci soklu a zabránění tepelným mostům
- Instalovat sokly v souladu s doporučenými technologiemi výrobce, přičemž je nutné zajistit pevné uchycení a rovnoměrné rozložení tlaku na trubky
- Pravidelně měřit kročejový útlum podlahového topení, který by měl dosahovat hodnot až 29 dB u systémových desek s integrovanou izolací; pokles této hodnoty může signalizovat poškození soklů či izolace
Tip: Častou chybou je použití nevhodných materiálů soklů bez dostatečné odolnosti vůči vlhkosti, což vede k degradaci a nutnosti nákladných oprav. Doporučuji volit sokly s certifikací pro podlahové vytápění a odolností proti vlhkosti.
Pro koho je správná údržba soklů vhodná: pro majitele rodinných domů a bytových jednotek s podlahovým vytápěním, kde je kladen důraz na dlouhodobou funkčnost a energetickou efektivitu. Naopak pro objekty bez podlahového vytápění nebo s jinými typy vytápění není detailní údržba soklů relevantní.
Časté dotazy o soklech pro topné trubky (FAQ)
Otázka: Jaké materiály jsou nejvhodnější pro sokly u podlahového topení?
Nejčastěji se používají PVC, hliník a polystyren o tloušťce 8-10 mm, které zajišťují tepelnou izolaci soklů a umožňují dilataci podlahové vytápění bez rizika poškození trubek.
Otázka: Jaký je doporučený přesah soklů přes podlahovou stěrku?
Sokly by měly přesahovat stěrku minimálně o 10 mm, aby umožnily správnou dilataci podlahové konstrukce a zabránily vzniku trhlin.
Otázka: Jaká je standardní tloušťka soklů pro topné trubky?
Standardní tloušťka soklů je 8 až 10 mm, což odpovídá potřebné ochraně trubek a zároveň zajistí tepelnou izolaci i kročejový útlum podlahového topení.
Otázka: Jak se liší instalace soklů v anhydritových a betonových potěrech?
V anhydritových potěrech je nutné sokly důkladně utěsnit a po instalaci nechat prostor 48 hodin vysychat, zatímco betonové potěry vyžadují pevné mechanické upevnění soklů.
Otázka: Jaký vliv mají sokly na kročejový útlum podlahového vytápění?
Použití izolačních materiálů soklů, například EPS TK 5000, může zvýšit kročejový útlum až o 29 dB, což zlepšuje komfort v obytných prostorách.
Otázka: Jaký je minimální poloměr ohybu trubek při instalaci v soklu?
Minimální poloměr ohybu činí pětinásobek průměru trubky, tedy například 8 cm pro trubku o průměru 16 mm, aby se zabránilo poškození a zachoval průtok.
Otázka: Jak často by se měly sokly kontrolovat a udržovat?
Doporučuje se roční kontrola soklů zaměřená na případné poškození a vlhkost, protože zanedbání údržby může vést k degradaci materiálu a problémům s topnými trubkami.
Otázka: Jaké chyby jsou nejčastější při montáži soklů a topných trubek?
Častou chybou je nedostatečné utěsnění soklů, nesprávný přesah a špatné upevnění, což může vést k poruchám dilatace a poškození podlahové konstrukce.
Otázka: Jaké jsou specifické požadavky na sokly při rekonstrukcích s omezenou stavební výškou?
V takových případech se používají nízkoprofilové sokly a suché instalační systémy s konstrukční výškou 28-53 mm, které minimalizují zásah do stávající podlahy.
Otázka: Je možné instalovat sokly samostatně bez profesionální pomoci?
Ano, instalace soklů je možná i vlastními silami, pokud dodržíte správný návod na instalaci soklů pro podlahové topení, včetně upevnění a správného utěsnění.
Otázka: Jaký průměr soklu je vhodný pro trubky o průměru 16 mm?
Sokly s tloušťkou 8-10 mm jsou vhodné pro trubky 16 mm, protože poskytují dostatečný prostor pro topné trubky a umožňují dilataci.
Otázka: Jaké ekologické vlastnosti mají materiály používané na sokly?
PVC a polystyren mají částečnou recyklovatelnost, zatímco hliník je plně recyklovatelný a šetrný k životnímu prostředí, což je výhodné při volbě materiálu soklů.
Otázka: Jaký je doporučený způsob upevnění soklů k podlaze pro zajištění stability?
Sokly se upevňují pomocí speciálních kotev nebo vhodných lepidel, přičemž vzdálenost mezi upevňovacími body by neměla překročit 50 cm pro dostatečnou stabilitu.
Otázka: Jaký je maximální tepelný odpor soklu, aby nedošlo ke snížení účinnosti podlahového topení?
Tepelný odpor soklu by neměl přesáhnout 0,15 m²K/W, aby bylo zajištěno efektivní přenášení tepla a nepřišlo k výraznému omezení výkonu topného systému.
Otázka: Jaké jsou požadavky na odolnost soklů proti vlhkosti v podlahových konstrukcích?
Sokly musí mít maximální nasákavost do 0,5 % a odolávat pronikání kapilární vlhkosti, čímž se chrání topné trubky i podlahová konstrukce před poškozením.
