Výstavba nízkotlakých a středotlakých plynovodů základní

Výstavba nízkotlakých a středotlakých plynovodů vyžaduje přesné dodržování technických norem, například TPG 704 01, a správný výběr materiálů jako polyethylenové potrubí. Klíčovou roli hraje také správné svařování elektrotvarovkami a zajištění bezpečnostního pásma plynovodu, které chrání okolí před riziky spojenými s provozem. Dodržení těchto postupů je zásadní pro spolehlivost a bezpečnost celého systému.

Co jsou nízkotlaké a středotlaké plynovody a jaké jsou jejich tlakové kategorie

Nízkotlaké a středotlaké plynovody jsou definovány podle maximálního provozního tlaku, který ovlivňuje výběr materiálu i dimenze potrubí. Nízkotlaký plynovod má tlak do 5 kPa, přičemž běžná hodnota je kolem 2,1 kPa, zatímco středotlaký plynovod pracuje s tlakem v rozmezí 5 kPa až 0,4 MPa. Pro výstavbu nízkotlakých plynovodů se standardně používá polyethylenové potrubí PE 100 s průměry DN 25 až DN 160. Středotlaké plynovody jsou realizovány z PE 100 nebo ocelového potrubí s průměry DN 32 až DN 315.

Materiály musí splňovat požadavky normy TPG 704 01, která stanovuje technické parametry i bezpečnostní pásmo plynovodu. Polyethylenové potrubí umožňuje svařování elektrotvarovkami, což je základní technologie při výstavbě těchto vedení. Regulační stanice plynu a sanace plynovodů jsou nezbytnou součástí celého systému, zvláště u středotlakých plynovodů.

Klíčové parametry nízkotlakých a středotlakých plynovodů:

• Nízkotlaký plynovod: tlak do 5 kPa, průměr DN 25-160, materiál PE 100
• Středotlaký plynovod: tlak 5 kPa až 0,4 MPa, průměr DN 32-315, materiál PE 100 nebo ocel
• Výstavba nízkotlakých plynovodů základní informace zahrnují použití polyethylenu a dodržení bezpečnostního pásma podle TPG 704 01
• Základní informace o stavbě středotlakých plynovodů vyžadují přísnou kontrolu svařování a materiálovou certifikaci

Bezpečnostní a ochranná pásma plynovodů

Ochranná pásma nízkotlakých a středotlakých plynovodů v zastavěném území jsou stanovena na 1 metr na každou stranu od osy potrubí. Toto bezpečnostní pásmo plynovodu slouží především k ochraně zdraví obyvatel a majetku před možnými riziky spojenými s provozem a údržbou plynovodní sítě.

Při výstavbě nízkotlakých a středotlakých plynovodů je nutné respektovat tato pásma a zajistit, aby v jejich rámci nedocházelo k nevhodným zásahům nebo umísťování stavebních prvků. Normy pro výstavbu středotlakých plynovodů, včetně pravidel pro svařování elektrotvarovkami a použití polyethylenového potrubí, jsou podrobně upraveny v TPG 704 01 a dalších předpisech. Regulační stanice plynu a práce spojené se sanací plynovodů rovněž vyžadují dodržování těchto bezpečnostních opatření.

• Ochranné pásmo: 1 m na každou stranu od potrubí
• Bezpečnostní pásmo plynovodu chrání zdraví a majetek
• Respektování pásem je klíčové při sanaci plynovodů i při jejich výstavbě
• Dodržování norem TPG 704 01 zajišťuje bezpečný provoz nízkotlakých a středotlakých plynovodů

Bezpečnostní opatření při stavbě nízkotlakých a středotlakých plynovodů

Při plánování a realizaci výstavby je nezbytné provádět práce s ohledem na ochranná pásma, aby nedošlo k poškození potrubí a zajištění dlouhodobé bezpečnosti.

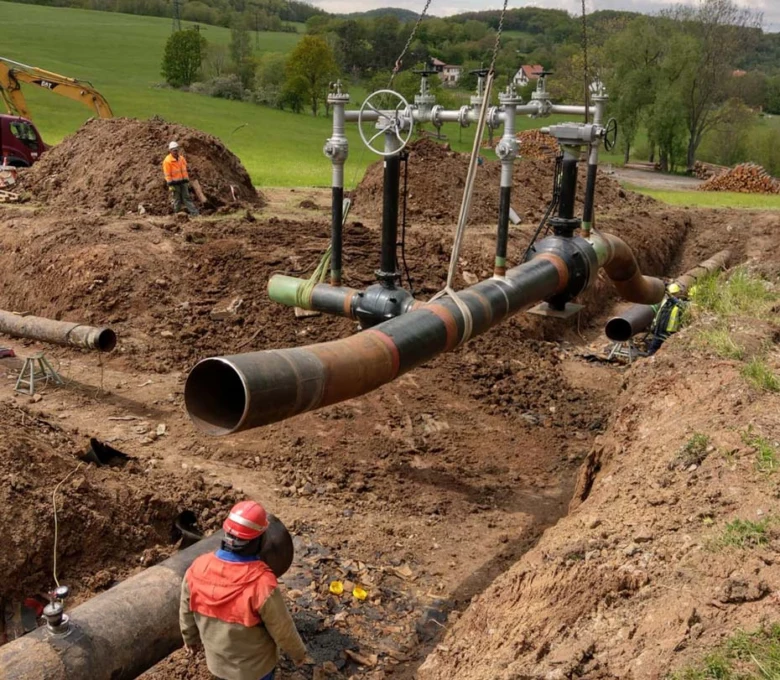

Materiály a technologie výstavby nízkotlakých a středotlakých plynovodů

Nízkotlaké a středotlaké plynovody vyžadují specifické materiály a technologie, které zaručují bezpečnost a dlouhodobou funkčnost. Následující podsekce představují základní informace o používaných materiálech, metodách svařování a bezvýkopných technikách při výstavbě plynovodů podle TPG 704 01.

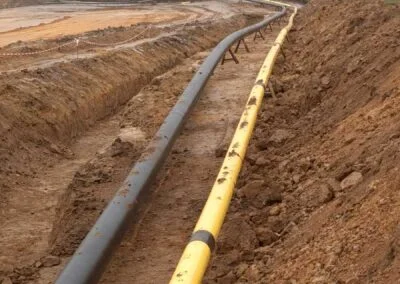

Použité materiály pro nízkotlaké a středotlaké plynovody

Nízkotlaké plynovody se nejčastěji staví z polyethylenového potrubí PE 100, které je vhodné pro tlakové kategorie do 0,4 MPa. Tento materiál nabízí odolnost proti korozi a dlouhou životnost. Středotlaké plynovody často využívají ocel, která splňuje vyšší nároky na pevnost a mechanickou odolnost. Výběr mezi PE 100 a ocelí závisí na provozních podmínkách a požadavcích bezpečnostního pásma plynovodu.

Technologie svařování a spojování potrubí

Spojování polyethylenových potrubí probíhá pomocí svařování elektrotvarovkami, které zajišťují pevné a těsné spoje bez rizika netěsností. Ocelové potrubí se sváří obloukovým svařováním, jež vyžaduje precizní provedení pro splnění norem TPG 704 01. Po svařování se provádí tlaková zkouška vzduchem nebo dusíkem, která ověřuje těsnost a odolnost potrubí vůči provoznímu tlaku.

Bezdigové technologie ve výstavbě plynovodů

Bezdigové metody, jako je HDD (Horizontal Directional Drilling) a krtkování, umožňují instalaci plynovodů na délky 50-500 metrů bez nutnosti rozsáhlých výkopů. Tyto technologie minimalizují narušení povrchu a zkracují dobu výstavby, což je efektivní zejména v zastavěných oblastech nebo tam, kde je omezený přístup.

1. Výběr materiálu – zhodnocení provozních podmínek a bezpečnostních požadavků pro volbu PE 100 nebo oceli
2. Příprava potrubí – řezání a čištění konců pro svařování elektrotvarovkami nebo obloukové svařování
3. Svařování spojů – aplikace vhodné metody podle materiálu s kontrolou kvality
4. Tlaková zkouška – ověření těsnosti potrubí vzduchem nebo dusíkem při předepsaných tlacích
5. Instalace bezvýkopní technologií – použití HDD nebo krtkování při nutnosti minimalizovat zásahy do terénu

Tip: Častou chybou při výstavbě je nedostatečná kontrola svařovaných spojů, což může vést k únikům plynu. Přesné dodržování TPG 704 01 a tlakových zkoušek je proto nezbytné.

Odborná rada: Výstavba nízkotlakých plynovodů z PE 100 je vhodná zejména pro obytné zóny s nižším tlakem, zatímco ocelové středotlaké plynovody jsou nezbytné pro průmyslové oblasti s vyššími nároky na pevnost a bezpečnost.

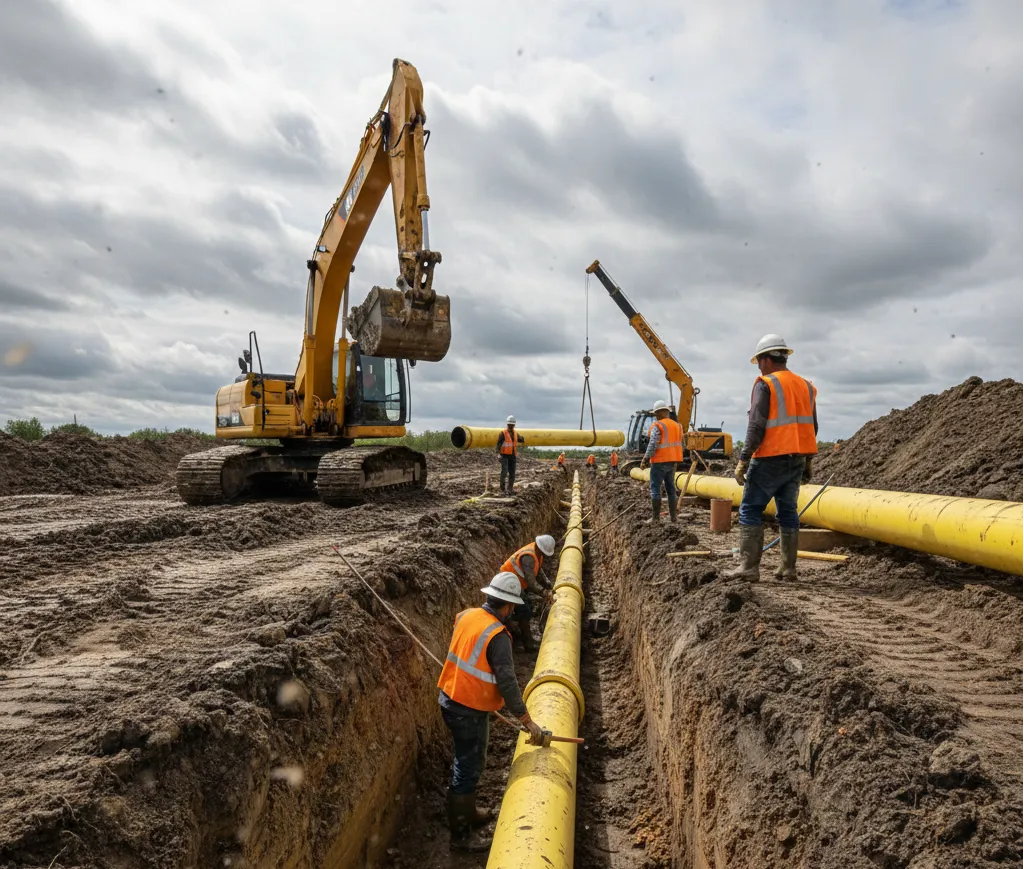

Hloubka uložení a bezpečnostní vzdálenosti plynovodů

Hloubka uložení a bezpečnostní vzdálenosti jsou klíčové parametry při výstavbě nízkotlakých a středotlakých plynovodů podle platné normy TPG 704 01. Správné dodržení těchto hodnot zajišťuje bezpečný provoz, ochranu potrubí i okolních objektů.

Stanovení hloubky uložení plynovodů podle tlakové kategorie

Nízkotlaký plynovod se ukládá do minimální hloubky 0,8 metru pod povrchem, zatímco středotlaký plynovod vyžaduje minimálně 1,0 metru. Tato hloubka chrání polyethylenové potrubí před mechanickým poškozením, například při zemních pracích, a zároveň před mrazem, což je nezbytné pro dlouhodobou spolehlivost vedení. Hloubka uložení patří mezi základní technické požadavky pro výstavbu středotlakých plynovodů i nízkotlakých variant.

Bezpečnostní vzdálenosti od plynovodů

Bezpečnostní pásmo plynovodu stanovuje vzdálenosti od potrubí, které se pohybují od 0,8 do 10 metrů podle typu plynovodu a okolních zařízení. Tyto vzdálenosti chrání osoby i majetek před rizikem úniku plynu a umožňují bezpečný přístup k regulačním stanicím plynu či případnou sanaci plynovodů. Dodržování bezpečnostních vzdáleností je nezbytné také při svařování elektrotvarovkami a dalších montážních pracích.

Tip: Častou chybou při výstavbě nízkotlakých a středotlakých plynovodů je nedodržení minimální hloubky uložení, což může vést k poškození potrubí při zemních pracích. Pro koho se to hodí: dodržení těchto parametrů je zásadní pro novou výstavbu i rekonstrukce plynovodů, naopak pro dočasné provizorní instalace platí odlišné normy.

Sanace a opravy plynovodů

Sanace nízkotlakých a středotlakých plynovodů představuje efektivní řešení prodlužující životnost potrubí a snižující náklady oproti nové výstavbě. Správné provedení sanace přispívá k bezpečnosti sítě a minimalizuje potřebu odstávek během oprav.

Postupy sanace plynovodů a jejich přínosy

Sanace plynovodů prodlužuje životnost potrubí o 15 až 25 let a zároveň šetří 50 až 70 % nákladů ve srovnání s kompletní výstavbou nového vedení. Typická doba trvání sanace se pohybuje v řádu několika týdnů, což je výrazně rychlejší než výměna polyethylenového potrubí v rámci bezpečnostního pásma plynovodu. Podle TPG 704 01 je sanace doporučeným postupem zejména v místech s komplikovaným přístupem nebo vysokými náklady na výkopové práce.

Metody sanace a opravy plynovodů

Mezi běžné metody sanace patří vložkování trubek pomocí systému Ravetti STOP/SYSTEM, výměna poškozených částí a aplikace speciálních tmelů, které zajišťují těsnost a mechanickou odolnost. Stoplování umožňuje provádět opravy bez nutnosti odstavení celé sítě, což minimalizuje dopad na odběratele. Častou chybou při výstavbě nízkotlakých a středotlakých plynovodů je nedodržení správných postupů svařování elektrotvarovkami, což může vést k únikům plynu a zkrácení životnosti potrubí.

• Vložkování trubek minimalizuje nutnost výkopových prací
• Stoplování umožňuje opravy za plného provozu sítě
• Použití tmelů zvyšuje odolnost proti mechanickému poškození
• Dodržování TPG 704 01 zajišťuje splnění legislativních požadavků

Tip: Při sanaci plynovodů je nezbytné kontrolovat kvalitu svařování elektrotvarovkami a přesně dodržovat bezpečnostní pásmo plynovodu, aby nedocházelo k častým poruchám.

Historie a modernizace nízkotlakých a středotlakých plynovodů v ČR

Historie výstavby nízkotlakých a středotlakých plynovodů v České republice je úzce spojena s postupným přechodem od starších technologií k moderním materiálům a normám. Od roku 1997 probíhá v Praze modernizace plynovodní sítě, kdy se nízkotlaké plynovody nahrazují středotlakými. Tento krok významně zlepšil bezpečnost a spolehlivost dodávek plynu.

Při modernizaci se využívá polyethylenové potrubí PE 100 RC, které má životnost minimálně 50 let a umožňuje efektivní svařování elektrotvarovkami. Staré litinové trubky byly postupně vyřazeny z provozu a nahrazeny právě tímto moderním materiálem. Pro správnou výstavbu domovních plynovodů je nezbytné dodržovat normu TPG 704 01, která stanovuje technické požadavky i bezpečnostní pásmo plynovodu.

Bezpečnostní opatření při stavbě nízkotlakých a středotlakých plynovodů zahrnují:

• dodržování hloubky uložení potrubí dle legislativy plynárenství
• přesné svařování elektrotvarovkami pro zajištění těsnosti spojů
• instalaci regulačních stanic plynu v souladu s projektem
• pravidelnou sanaci plynovodů ke zvýšení spolehlivosti a bezpečnosti

Tato modernizace výrazně snižuje rizika spojená s provozem plynovodů a zajišťuje dlouhodobou funkčnost celé sítě.

Regulační stanice a jejich funkce v nízkotlakých a středotlakých sítích

Regulační stanice plynu představují klíčový prvek v rozhraní mezi středotlakými a nízkotlakými plynovody. Jejich hlavní funkcí je snížení tlaku plynu ze středotlaké úrovně na nízkotlakou, čímž zajišťují stabilní a bezpečný provoz distribuce. Umístění těchto stanic se řídí technickými požadavky a normami, například TPG 704 01, které stanovují optimální hloubku uložení potrubí a bezpečnostní pásmo plynovodu, aby byla minimalizována rizika při výstavbě i provozu.

V praxi se často využívá polyethylenové potrubí spojované svařováním elektrotvarovkami, jež vyžaduje přesné dodržení technologických postupů, aby nedošlo k netěsnostem nebo poruchám. Regulační stanice tak nejen upravují tlak plynu, ale zároveň pomáhají předcházet haváriím, čímž podporují bezpečnost distribuce. Při plánování výstavby nízkotlakých a středotlakých plynovodů je proto nutné respektovat legislativní požadavky a dbát na správné umístění a konstrukci regulačních stanic. Sanace plynovodů často zahrnuje i kontrolu těchto prvků, aby bylo zajištěno jejich bezproblémové fungování.

Ekonomické aspekty výstavby a provozu nízkotlakých a středotlakých plynovodů

Náklady na výstavbu nízkotlakých a středotlakých plynovodů se výrazně liší podle délky trasy, použitých materiálů a technologických požadavků, například dle TPG 704 01. Použití polyethylenového potrubí a svařování elektrotvarovkami patří k běžným technikám, které ovlivňují cenu. Výstavba zahrnuje také zabezpečení bezpečnostního pásma plynovodu a instalaci regulačních stanic plynu, což zvyšuje investiční náklady.

Sanace plynovodů se ukazuje jako efektivní způsob snižování nákladů – snižuje je o 50 až 70 % oproti nové výstavbě. Roční rekonstrukce pokrývá přibližně 0,5 % délky stávající sítě, což pomáhá včas odhalit a řešit technické závady. Provozní náklady zahrnují pravidelnou údržbu a monitorování, které jsou nezbytné pro bezpečnost a spolehlivost. Financování těchto projektů často kombinuje vlastní zdroje a dotace.

• Sanace plynovodů šetří značné prostředky oproti novostavbě
• Roční rekonstrukce pokrývá 0,5 % délky sítě
• Použití polyethylenového potrubí a svařování elektrotvarovkami ovlivňuje náklady
• Investice do bezpečnostních pásem a regulačních stanic zvyšují cenu projektu

Často se vyskytující chyby při výstavbě nízkotlakých a středotlakých plynovodů

Nezohlednění přesných technických požadavků TPG 704 01 vede k nadměrným nákladům nebo porušení bezpečnostních standardů.

Legislativní požadavky a povolení pro výstavbu nízkotlakých a středotlakých plynovodů

Výstavba nízkotlakých a středotlakých plynovodů podléhá zákonu č. 458/2000 Sb., známému jako energetický zákon, který upravuje podmínky provozu a bezpečnosti plynárenských zařízení. Pro domovní nízkotlaké plynovody platí konkrétní technická norma TPG 704 01, která stanovuje detaily jako použití polyethylenového potrubí, metody svařování elektrotvarovkami nebo požadavky na bezpečnostní pásmo plynovodu.

Před zahájením výstavby je nezbytné získat příslušná povolení, mezi která patří územní rozhodnutí a revize instalovaného zařízení. Povolení garantuje dodržení platných technických požadavků a minimalizuje riziko při provozu.

Pro praktické tipy pro výstavbu nízkotlakých a středotlakých plynovodů doporučuji prostudovat aktuální znění normy TPG 704 01, kterou lze stáhnout z oficiálních stránek Ministerstva průmyslu a obchodu nebo příslušných plynárenských institucí.

• Zákon 458/2000 Sb. reguluje výstavbu a provoz plynovodů
• TPG 704 01 definuje technické požadavky na domovní plynovody
• Povolení zahrnuje územní rozhodnutí a následné revize
• Norma upravuje použití polyethylenového potrubí a svařování elektrotvarovkami
• Bezpečnostní pásmo plynovodu je klíčové pro ochranu staveb a osob
• Regulační stanice plynu a sanace plynovodů jsou součástí komplexního řešení

Jaké jsou normy pro výstavbu středotlakých plynovodů

Tyto plynovody musí splňovat přísnější technické požadavky, které rovněž vycházejí z TPG norem a zákonných předpisů, aby byla zajištěna bezpečnost ve vyšším tlakovém režimu.

Dopady výstavby na životní prostředí a opatření k minimalizaci negativních vlivů

Výstavba nízkotlakých a středotlakých plynovodů podle TPG 704 01 má významný dopad na půdu, vegetaci i vodní režim v dotčené oblasti. Zemní práce spojené s pokládáním polyethylenového potrubí a svařováním elektrotvarovkami vyžadují odstranění porostu a narušují půdní strukturu, což může vést k erozi a degradaci půdy. Bezpečnostní pásmo plynovodu omezuje vegetační kryt, a proto je nezbytné provést rekultivaci co nejdříve po dokončení výstavby.

Návod na výstavbu nízkotlakých a středotlakých plynovodů s ohledem na životní prostředí

• Minimalizovat výkopové práce a omezit prostor narušení půdy
• Použít technologie šetrné k půdě a vegetaci, například přesné svařování elektrotvarovkami
• Zajistit správné označení bezpečnostního pásma plynovodu, aby nedošlo k dalším zásahům
• Provést rekultivaci původního terénu a obnovu vegetace dle místních podmínek
• Pravidelně kontrolovat regulační stanice plynu a provádět sanace plynovodů, aby se předešlo únikům a škodám na životním prostředí

Tip: Častá chyba při výstavbě je nedostatečné zajištění rekultivačních prací, což prodlužuje negativní dopady na půdu a vegetaci. Pro koho se to hodí? Tento postup je nezbytný pro dodržení legislativních požadavků a ochranu životního prostředí, nevhodný je však pro lokality s extrémními přírodními podmínkami, kde rekultivace může být komplikovaná.

Časté dotazy k výstavbě nízkotlakých a středotlakých plynovodů

Otázka: Jaký je provozní tlak nízkotlakých plynovodů?

Provozní tlak nízkotlakých plynovodů je do 5 kPa, nejčastěji se používá hodnota 2,1 kPa podle TPG 704 01.

Otázka: Jaký materiál se nejčastěji používá pro nízkotlaké a středotlaké plynovody?

Pro výstavbu se standardně používá polyethylenové potrubí PE 100, které umožňuje spolehlivé svařování elektrotvarovkami. U starších rozvodů se setkáte s ocelí nebo litinou.

Otázka: Jaká je hloubka uložení středotlakých plynovodů?

Hloubka uložení středotlakých plynovodů se pohybuje kolem 1,0 metru, což odpovídá platným technickým normám.

Otázka: Jaká jsou ochranná pásma nízkotlakých a středotlakých plynovodů?

Bezpečnostní pásmo plynovodu je minimálně 1 metr na každou stranu od potrubí, zejména v zastavěných oblastech obcí.

Otázka: Jaké jsou výhody sanace plynovodů oproti nové výstavbě?

Sanace plynovodů prodlužuje životnost potrubí o 15-25 let a snižuje náklady o 50-70 % ve srovnání s kompletní novou výstavbou.

Otázka: Co znamená TPG 704 01 a kde ji najdu?

TPG 704 01 je technická norma řídící výstavbu domovních nízkotlakých plynovodů, dostupná na stránkách plynárenských organizací.

Otázka: Jak probíhá tlaková zkouška plynovodu?

Tlaková zkouška se provádí vzduchem nebo dusíkem podle TPG 702 01 a ověřuje těsnost a bezpečnost potrubí.

Otázka: Jaké technologie bezvýkopné výstavby se používají u plynovodů?

Používají se řízené protlaky (HDD) pro délky 50-500 m a krtkování pro kratší úseky do 30 m, což minimalizuje zásahy do terénu.

Otázka: Jaké jsou legislativní požadavky pro výstavbu plynovodů?

Výstavba plynovodů podléhá zákonu č. 458/2000 Sb., vyžaduje územní rozhodnutí, odborné revize a dodržování technických předpisů TPG.

Otázka: Jaká je životnost moderních PE 100 RC trubek?

Polyethylenové potrubí PE 100 RC má garantovanou životnost minimálně 50 let při správné instalaci.

Otázka: Co je to stoplování při opravách plynovodů?

Stoplování umožňuje opravu pod tlakem bez odstávky plynu, pomocí speciálních zařízení, která uzavřou tok plynu lokálně.

Otázka: Jaká je bezpečnostní vzdálenost plynovodů od jiných sítí?

Bezpečnostní vzdálenosti u nízkotlakých plynovodů jsou 0,8-4 metry, u středotlakých 1-10 metrů, podle typu okolních inženýrských sítí.

Otázka: Jaká je hloubka uložení nízkotlakých plynovodů?

Hloubka uložení nízkotlakých plynovodů se standardně pohybuje okolo 0,8 metru.

Otázka: Jak probíhá modernizace nízkotlakých plynovodů v Praze?

Od roku 1997 probíhá postupný přechod na středotlaké plynovody s využitím regulačních stanic plynu a instalací PE potrubí.

Otázka: Jaké jsou nejčastější chyby při výstavbě plynovodů?

Častá chyba je nedodržení hloubky uložení, nesprávné svařování elektrotvarovkami a opomenutí tlakových zkoušek podle norem.

Otázka: Jak probíhá výstavba nízkotlakých a středotlakých plynovodů?

Výstavba začíná projektovou přípravou, následně se provádí výkopové práce, položení potrubí a svařování elektrotvarovkami, zakončené tlakovou zkouškou a revizí.

Otázka: Jaká bezpečnostní opatření jsou nutná při stavbě nízkotlakých a středotlakých plynovodů?

Nutné je dodržovat bezpečnostní pásma, používat certifikované materiály a pravidelně kontrolovat svařovací spoje a tlakové zkoušky.

Otázka: Kdo by měl výstavbu plynovodu provádět?

Výstavbu by měla zajišťovat odborná firma s certifikací podle platné legislativy a znalostí TPG 704 01, pro laiky není vhodná.

Otázka: Jaký je návod na výstavbu nízkotlakých a středotlakých plynovodů?

Návod zahrnuje přípravu trasy, správný výběr materiálů, dodržení hloubky uložení, svařování elektrotvarovkami, tlakové zkoušky a dokumentaci dle TPG norem.
