Jak správně připojit měděné a hliníkové dráty v elektroinstalaci

Spojování měděných a hliníkových drátů vyžaduje přesné dodržení správných postupů a výběr vhodných materiálů, aby se zabránilo korozi a poruchám elektroinstalace. Použití speciálních WAGO svorek pro hliník a měď nebo správné nastavení hliníkového kabelu zajistí bezpečný a dlouhodobě spolehlivý kontakt. Měď a hliník totiž tvoří slitinu, která bez správné izolace může způsobit problémy.

Jak správně připravit měděné a hliníkové vodiče pro spojení

Při spojování měděných a hliníkových vodičů je základní podmínkou správná příprava vodičů, která zajistí pevný a bezpečný kontakt bez rizika oxidace. Odizolování na délku 10-15 mm pomocí speciálních kleští, jež nepoškodí vodič, a očištění hliníku odstraněním oxidační vrstvy jsou nezbytné kroky pro spolehlivé spojení. Následující postupy vysvětlí, jak správně nastavit hliníkové a měděné vodiče ve svorkovnici.

Odizolování měděných a hliníkových vodičů

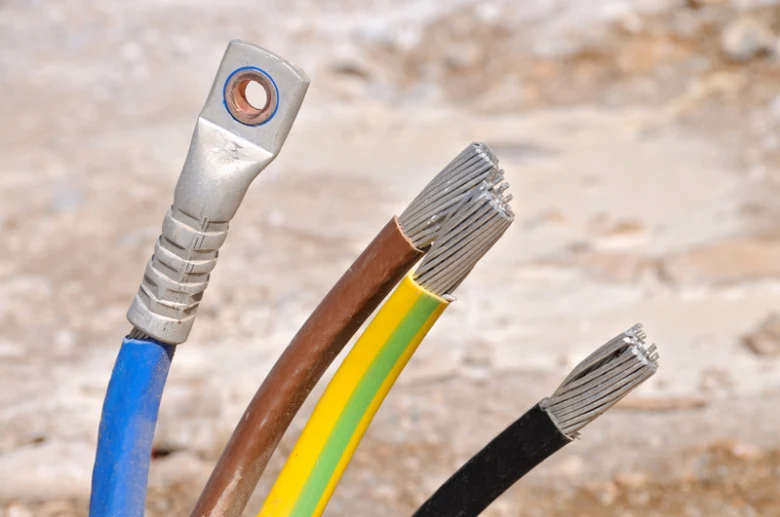

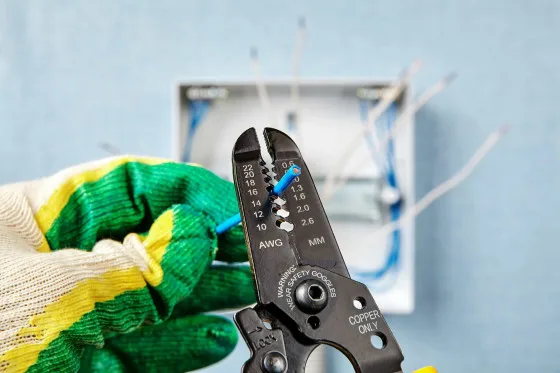

Odizolování vodičů by mělo mít délku 10-15 mm, což umožní kvalitní kontakt v rámci WAGO svorky na hliník i měď. Použití speciálních kleští na odizolování zabrání mechanickému poškození měděného vodiče a zároveň umožní čistý a rovnoměrný řez izolace u hliníkového kabelu. Nesprávné odizolování zvyšuje riziko špatného kontaktu a následné oxidace.

Čištění a příprava hliníkových vodičů

Hliníkový vodič je nutné pečlivě očistit od oxidační vrstvy nožem nebo speciální škrabkou, protože oxidace výrazně zvyšuje elektrický odpor spoje. Použití smirkového papíru se nedoporučuje, protože zbytky brusiva mohou způsobit nežádoucí galvanickou korozi, která degraduje spoj. Pro správné spojování hliníkových vodičů je vhodné také použít antioxidační pastu, která prodlužuje životnost kontaktu. Tato příprava je klíčová zejména při kombinaci měď a hliník slitiny, aby se zabránilo problémům s nastavením hliníkového kabelu v elektroinstalaci.

• Odizolujte vodiče na 10-15 mm speciálními kleštěmi
• Očistěte hliníkové vodiče nožem nebo škrabkou
• Nepoužívejte smirkový papír kvůli riziku kontaminace
• Aplikujte antioxidační pastu před zapojením do WAGO svorky hliník měď

Takto připravené vodiče lze bezpečně spojit a minimalizovat riziko oxidace nebo selhání spoje.

Jaké svorky použít pro připojení měděného a hliníkového vodiče

Pro bezpečné spojení měděných a hliníkových vodičů v elektroinstalaci je nezbytné použít svorky určené speciálně pro kombinaci těchto materiálů. Použití certifikovaných svorek Al/Cu minimalizuje riziko galvanické koroze a zajistí dlouhodobou spolehlivost spoje.

Typy svorek vhodných pro Al/Cu spojení

Svorky s označením Al/Cu jsou konstruovány pro spojování hliníkových a měděných vodičů. Například WAGO svorky s certifikací pro Al/Cu mají speciální povrchovou úpravu a konstrukci, která zabraňuje vzniku galvanické koroze mezi mědí a hliníkem. Tyto svorky obsahují oddělené komory, kde je každý vodič upevněn samostatně, čímž se eliminuje přímý kontakt kovů. Svorky označené značkou AI jsou schválené pro připojení hliníkových vodičů bez nutnosti dalších úprav. Naopak svorky bez označení AI vyžadují vložení pružných dílů nebo cupalových vložek, aby byla zachována mechanická pevnost spoje. Úpravy svorek, které by oslabily mechanickou pevnost, například vrtání většího otvoru, nejsou povoleny.

Použití antioxidačních past

Antioxidační pasta se nanáší na očištěné hliníkové vodiče před zasunutím do svorky, aby se zabránilo tvorbě oxidační vrstvy a snížil se elektrický odpor spoje. Tato pasta výrazně prodlužuje životnost spojení a omezuje riziko selhání způsobeného korozí. Použití antioxidační pasty je zvláště doporučené při opravách starších instalací nebo při výměně hliníkových vodičů za měděné. Bez této ochrany dochází k postupnému zhoršování kontaktu, což může vést k přehřívání a poruše elektroinstalace.

Tip: Častou chybou je použití běžných svorek bez certifikace Al/Cu pro spojení mědi a hliníku, což vede k rychlé galvanické korozi a selhání spoje. Pro bezpečné připojení vždy volte svorky s jasným označením a certifikací.

Odborná rada: Použití svorek Al/Cu s oddělenými komorami je vhodné pro všechny elektroinstalace kombinující měď a hliník. Naopak pro instalace s pouze jedním typem vodiče (měď nebo hliník) není nutné používat tyto speciální svorky.

Postup správného spojení měděného a hliníkového vodiče krok za krokem

Pro bezpečné spojení měděného a hliníkového vodiče je nezbytné dodržet správný postup přípravy, použití vhodných svorek a pečlivou izolaci spoje. Následující návod na bezpečné zapojení hliníkového a měděného vodiče vám pomůže předejít riziku oxidace a zajišťuje mechanickou pevnost spoje.

Příprava vodičů

1. Odizolování – odstraňte izolaci z konců vodičů v délce 10-15 mm, aby se zajistil přímý kontakt kovů.
2. Čištění vodičů – očistěte měděné i hliníkové dráty od oxidu a nečistot, například jemným smirkovým papírem, aby byla zajištěna dobrá vodivost a pevné spojení.

Použití svorky a dotažení

1. Nasazení svorky Al/Cu – použijte speciální WAGO svorky na hliník a měď, které jsou navrženy pro bezpečné spojení těchto materiálů a minimalizují riziko jiskření.
2. Dotažení svorek – dotažení proveďte podle výrobce, obvykle s momentem 0,4-0,6 Nm, což zajistí mechanickou pevnost spoje a zabrání jeho uvolnění.

Izolace a kontrola spoje

1. Izolace spoje – chraňte spoj kvalitní izolační páskou nebo teplem smrštitelnou bužírkou, aby nedošlo k vlhkosti a korozivním procesům.
2. Kontrola spojů – pravidelně zkontrolujte pevnost a stav izolace, protože správná údržba prodlužuje životnost elektroinstalace.

Tip: Častá chyba je podcenění dotažení svorky, což může vést k přehřívání spoje a jeho selhání. Tento postup se hodí tam, kde je nutné kombinovat materiály, jako jsou hliníkové a měděné vodiče, ale neprovede-li se správně, může způsobit galvanickou korozi.

Jak předejít oxidaci a galvanické korozi spojů mědi a hliníku

Pro bezpečné spojení měděných a hliníkových vodičů je nezbytné zabránit oxidaci a galvanické korozi, které vznikají při přímém kontaktu těchto kovů. Dodržení přesných postupů a použití vhodných materiálů prodlužuje životnost a zajišťuje bezpečnost elektroinstalace.

Příčiny galvanické koroze

Galvanická koroze vzniká při kontaktu mědi a hliníku kvůli rozdílnému elektrochemickému potenciálu, který způsobuje proudění elektrického proudu mezi kovy. Přímý kontakt mědi a hliníku vede k tvorbě křehké slitiny, která se postupně rozpadá a zvyšuje odpor spoje. Navíc rozdíl v tepelné roztažnosti hliníku (23,1 × 10⁻⁶ K⁻¹) a mědi (16,5 × 10⁻⁶ K⁻¹) způsobuje mechanické napětí, jež podporuje vznik trhlin a oxidace na spoji.

Prevence oxidace a koroze

Pro správné spojování hliníkových a měděných vodičů doporučuji tyto konkrétní kroky:

• Použijte certifikované mechanické svorky určené pro Al/Cu spoje, například WAGO svorky s označením AI, které mají oddělené komory pro každý vodič a zabraňují přímému kontaktu mědi s hliníkem.
• Naneste antioxidační pastu speciálně určenou pro hliníkové vodiče na odkrytý hliníkový kabel před zasunutím do svorky, čímž se výrazně omezí oxidace a galvanická koroze.
• Odizolujte vodiče na délku 10-15 mm pomocí vhodných kleští, přičemž hliníkový vodič očistěte nožem nebo škrabkou, aby se odstranila oxidová vrstva rovnoměrně po celém obvodu, bez použití brusného papíru, který zvyšuje přechodový odpor.
• Pravidelně kontrolujte dotažení svorek podle doporučených momentů výrobce a stav spoje, aby nedošlo k uvolnění a vzniku vysokého elektrického odporu.

Tip: Výměna hliníkových vodičů za měděné není vždy nutná, pokud použijete certifikované svorky Al/Cu a aplikujete antioxidační pastu, čímž eliminujete riziko galvanické koroze a prodloužíte životnost spoje.

Odborná rada: Vyhněte se používání svorek bez označení AI pro spojování hliníku s mědí, pokud nejsou upraveny pružnými vložkami nebo cupalovými přechodkami, protože přímý kontakt zvyšuje riziko koroze a poruchy elektroinstalace.

Mechanické a materiálové aspekty spojení měděného a hliníkového vodiče

Spojení měděného a hliníkového drátu představuje výzvu kvůli rozdílným materiálovým vlastnostem těchto kovů. Hliník oxiduje rychleji než měď, což může vést ke zvýšenému elektrickému odporu a následnému přehřívání spoje. Tepelná roztažnost hliníku je přibližně dvojnásobná oproti mědi, což při zahřátí způsobuje mechanické namáhání spoje a jeho postupné uvolňování. Proto je nezbytné pečlivě zvolit správný průřez vodičů – obvykle lze průřez snížit maximálně o jeden stupeň, například z 10 mm² na 6 mm², aby nedošlo k oslabení spojení.

Při spojování hliníkových vodičů s mědí je doporučeno používat speciální WAGO svorky na hliník a měď, které zabraňují přímému kontaktu kovů a minimalizují riziko galvanické koroze. Nastavení hliníkového kabelu musí být přesné, aby nedocházelo k mechanickému poškození izolace nebo vodiče samotného. Výměna hliníku za měď v kritických místech elektroinstalace rovněž přispívá k dlouhodobé spolehlivosti a bezpečnosti.

Je možné přímo spojit měděné a hliníkové vodiče ve svorkovnici?

Přímé spojení mědi a hliníku bez použití vhodných svorek nebo antioxidačních past je nevhodné kvůli riziku oxidace a galvanické koroze. Použití speciálních svorek WAGO nebo jiných certifikovaných spojek zajišťuje bezpečné propojení mědi a hliníku v elektrických rozvodech.

Údržba a kontrola spojů mědi a hliníku v elektroinstalaci

Údržba a kontrola spojů mědi a hliníku v elektroinstalaci je nezbytná pro udržení dlouhodobé bezpečnosti a funkčnosti. Pravidelná revize, správné dotažení svorek a aplikace antioxidační pasty významně snižují riziko oxidace hliníkových vodičů a galvanické koroze na rozhraní mědi a hliníku.

Doporučené hodnoty dotažení svorek

Pro zajištění mechanické pevnosti a elektrické bezpečnosti se doporučuje dotažení WAGO svorek určených pro Al/Cu vodiče v rozsahu 2,5 až 3,5 Nm. Tento moment utahování zabraňuje uvolnění kontaktu způsobenému tepelnou roztažností vodičů a minimalizuje přechodový odpor spoje. Při nastavení hliníkového kabelu je nutné dbát na to, aby nedošlo k mechanickému poškození vodiče, například škrábnutí nebo deformaci, které snižují vodivost a pevnost spoje.

Revize a údržba spojů

Revize elektroinstalace by měla zahrnovat kontrolu stavu spojů mezi mědí a hliníkem, přičemž je vhodné zaměřit se na svorky s certifikací AI, které jsou určeny pro bezpečné spojení těchto materiálů. Při údržbě se doporučuje nanést antioxidační pastu na kontaktní plochy hliníkových vodičů, čímž se zpomalí oxidace a omezí vznik galvanické koroze. Izolace spoje musí být neporušená, ideálně provedená kvalitní izolační páskou nebo smrštitelnou bužírkou, aby se zabránilo pronikání vlhkosti a dalšímu poškození spoje.

Tip: Častou chybou je nedostatečné dotažení svorek nebo vynechání antioxidační pasty, což vede ke zvýšenému přechodovému odporu a následnému přehřívání spoje. Pro koho se to hodí: elektroinstalace s kombinací měděných a hliníkových vodičů, kde není možná kompletní výměna hliníku za měď. Pro koho NE: instalace, kde lze hliníkové vodiče nahradit měděnými bez nutnosti přechodových spojů.

Speciální postupy a doporučení pro výměnu hliníkových vodičů za měděné

Výměna hliníkových vodičů za měděné výrazně zvyšuje bezpečnost a spolehlivost elektroinstalace. Hliníkové vodiče mají nižší mechanickou pevnost, proto je třeba se vyvarovat častého ohýbání, které oslabuje jejich strukturu a může vést k prasknutí či špatnému kontaktu. Správné připojení měděných a hliníkových vodičů vyžaduje použití vhodných WAGO svorek na hliník, které minimalizují riziko galvanické koroze vznikající při kontaktu mědi a hliníku.

• Použijte speciální WAGO svorky určené pro kombinaci měď a hliník
• Vyvarujte se častého ohýbání hliníkových kabelů během instalace
• Dodržujte bezpečnostní opatření při nastavení hliníkového kabelu, aby nedošlo k poškození izolace nebo vodiče
• Při výměně hliníku za měď dbejte na správné utažení spojů podle výrobce svorek

Tip: Pro správné připojení měděných a hliníkových drátů je také vhodné použít antioxidační pastu, která zabraňuje korozním procesům na spoji.

Časté dotazy k připojení měděných a hliníkových vodičů

Otázka: Jak správně odizolovat měděné a hliníkové vodiče?

Odizolujte konce vodičů na délku 10-15 mm speciálními kleštěmi, aby nedošlo k poškození vodiče a zachovala se jeho pevnost.

Otázka: Je možné přímo spojit měděné a hliníkové vodiče bez speciální svorky?

Nepoužívejte přímé spojení mědi a hliníku bez svorky Al/Cu, protože hrozí galvanická koroze a zvýšený odpor spoje.

Otázka: Jaký typ svorek je vhodný pro spojení mědi a hliníku?

Pro spojování mědi a hliníku používejte certifikované svorky Al/Cu, například WAGO svorky na hliník, které jsou navrženy pro eliminaci oxidace.

Otázka: Proč je nutné čistit hliníkové vodiče před spojením?

Hliníkové vodiče rychle oxidují, a oxid zvyšuje odpor spoje, proto je potřeba jej odstranit nožem nebo škrabkou.

Otázka: Jak zabránit galvanické korozi mezi mědí a hliníkem?

Použijte svorky Al/Cu s oddělenými komorami a naneste antioxidační pastu na hliníkový vodič.

Otázka: Jaký je správný postup při spojení měděného a hliníkového vodiče?

Odizolujte vodiče, očistěte hliník, naneste antioxidační pastu, použijte svorku Al/Cu, správně dotáhněte a spoj izolujte.

Otázka: Jaké jsou doporučené hodnoty momentu utahování svorek?

Moment dotažení svorky Al/Cu by měl být mezi 2,0-2,5 Nm, mechanické svorky 1,8-2,2 Nm.

Otázka: Jak často je potřeba kontrolovat spoje měď – hliník?

Revize by se měla provádět minimálně jednou ročně, zvláště v rozvaděčích.

Otázka: Může se snížit průřez vodiče při připojení do svorky?

Maximální snížení průřezu je o jeden stupeň, například z 10 mm² na 6 mm², a to pouze v nezbytné délce spoje.

Otázka: Co je to čepování hliníkových lan a kdy se používá?

Čepování znamená provaření konce vodiče do formy a používá se pro pevnější a trvanlivější spoj hliníkových lan.

Otázka: Jak izolovat spoj měděného a hliníkového vodiče?

Spoj chráníte kvalitní izolační páskou nebo teplem smrštitelnou bužírkou, která zabraňuje průniku vlhkosti.

Otázka: Proč se nesmí používat smirkový papír při čištění hliníku?

Smirkový papír zanechává brusivo, které zvyšuje přechodový odpor spoje a urychluje poruchy.

Otázka: Je možné použít běžné svorky pro spojení mědi a hliníku?

Ne, běžné svorky nejsou vhodné, protože nechrání proti galvanické korozi a mohou způsobit selhání spoje.

Otázka: Jak ovlivňuje teplotní roztažnost spoj mědi a hliníku?

Rozdíl v teplotní roztažnosti může uvolnit spoj, proto je nutné správné dotažení a použití vhodných materiálů.

Otázka: Jaké jsou nejčastější chyby při spojování mědi a hliníku?

Častá chyba je použití nevhodných svorek, nedostatečné očištění vodičů, špatné dotažení a ignorování antioxidační pasty.

Tipy a triky pro správné připojení měděných a hliníkových drátů zahrnují vždy použít WAGO svorku hliník měď, vyhnout se přímému kontaktu kovů slitiny měď a hliník bez přechodové svorky a nanášet antioxidační pastu. Pro koho se to hodí, jsou elektroinstalace s kombinací obou materiálů, kde není možná výměna hliníku za měď. Naopak nevhodné jsou situace bez možnosti pravidelné kontroly spojů nebo v agresivních prostředích s vysokou vlhkostí.
