Montáž topení bez navarování tvarovek nabízí rychlé a čisté řešení, které eliminuje nutnost svařování a snižuje riziko chyb při instalaci. Závitové připojení potrubí a kompresní spoje umožňují snadnou údržbu a spolehlivost systému i v náročných podmínkách. Tento způsob montáže šetří čas i materiál a hodí se zejména tam, kde je potřeba rychlá a přesná instalace.
🔑 Hlavní body
- Topení bez navarování tvarovek využívá metody jako krimpování, kompresní a závitové spoje s maximální provozní teplotou až 80 °C.
- Polypropylenové trubky PPR mají teplotní toleranci do 95 °C a jsou běžné v rozvodech topení o průměrech 20, 25 a 32 mm.
- Životnost kompresních spojek, například Gebo, se pohybuje mezi 10 až 50 lety v závislosti na materiálu a provozních podmínkách.
- Závitové spoje se těsní pomocí FUM pásky nebo koudelí a jsou vhodné pro rychlou instalaci, ale vyžadují pravidelnou kontrolu těsnosti.
- Přírubové spoje zvládají průměry potrubí od 32 mm a tlak až do 4 MPa, což je vhodné pro větší topné systémy.
Co znamená topení bez navarování tvarovek a závitové připojení potrubí?
Topení bez navarování tvarovek znamená instalaci potrubního systému bez použití svařování, kdy se spoje realizují pomocí mechanických metod jako krimpování, kompresní spoje nebo přírubové spoje. Tyto metody umožňují montáž topení s provozní teplotou do 80 °C, což odpovídá standardním požadavkům na systémy s PPR trubkami a vícevrstvými materiály jako PEX nebo ALPEX.
Krimpování spočívá v použití speciálních kleští, které stlačí kovovou objímku kolem trubky a tvarovky, čímž vznikne pevný, vodotěsný spoj bez tepelného namáhání materiálu. Kompresní spoje sestávají z pouzdra, objímky a těsnicího kroužku, umožňují rychlou montáž a demontáž, a jsou vhodné pro různé materiály včetně kovových i plastových trubek. Závitové připojení potrubí se provádí utažením matic na tvarovkách s vnitřním nebo vnějším závitem, přičemž těsnění se zajišťuje FUM páskou nebo koudelí.
Tyto technologie eliminují potřebu svařování, čímž se snižuje riziko tepelných deformací a poškození potrubí. Montáž bez navarování tvarovek výrazně zrychluje instalaci a umožňuje snadný servis a případné opravy bez nutnosti specializovaného svařovacího zařízení. Závitové spoje jsou ideální pro připojení radiátorů a dalších komponent, kde je vyžadována spolehlivost a rychlá údržba.
Tip: Při instalaci topení bez navarování tvarovek je zásadní přesné zkosení a očištění konců trubek a správné utažení spojovacích prvků, aby se předešlo netěsnostem a předčasnému opotřebení spojů.
Montáž topení bez navarování tvarovek a závitového připojení potrubí zahrnuje:
- Řezání potrubí – použijte přesné řezačky, aby řez byl kolmý a hladký.
- Zkosení hran – aplikujte správný úhel zkosení podle typu spoje (obvykle 15-30°).
- Nasazení tvarovek – zajistěte správné zasunutí trubky do tvarovky až na doraz.
- Krimpování nebo utažení – použijte vhodné nářadí pro pevné a těsné spojení.
- Kontrola těsnosti – proveďte tlakové zkoušky podle normy PN 16 či PN 20.
Tento způsob montáže je vhodný pro topné systémy s provozními tlaky do 1 MPa a teplotami do 80 °C. Nevhodný je pro aplikace s vyššími teplotami nad 100 °C nebo s agresivními médii, kde je nutné použít svařované spoje nebo speciální materiály.
Pro koho se to hodí: instalatéři a provozovatelé topných systémů v rodinných domech a menších objektech, kde je potřeba rychlé, spolehlivé a servisovatelné řešení bez svařování.
Pro koho se to nehodí: průmyslové instalace s vysokými teplotami a tlaky nad 1 MPa, kde jsou požadovány trvanlivé svařované spoje s vysokou chemickou odolností.
Jaké materiály potrubí a tvarovek jsou vhodné pro metody bez navarování a závitové připojení?
Pro instalace topení bez navarování tvarovek a závitového připojení potrubí se nejčastěji používají materiály, které umožňují spolehlivé a rychlé spojování bez nutnosti svařování. Mezi nejpoužívanější patří PPR trubky, PP-RCT a PE-HD, které jsou vhodné pro průměry 20, 25 a 32 mm a nabízejí dostatečnou teplotní odolnost pro běžné topné systémy. PP-RCT materiál zvládá teploty až do 95 °C, což je ideální pro domácí vytápění s běžnou teplotou provozu.
Měď je sice dražší varianta, ale nabízí vysokou odolnost proti teplotám a tlakům, což prodlužuje životnost spojů. Pro spojování bez navarování se často využívají kompresní spoje topení nebo krimpování potrubí, které zaručují pevnost a těsnost. Nerezová ocel a uhlíková ocel se používají především tam, kde je potřeba vyšší mechanická odolnost a korozní rezistence, například u průmyslových či náročnějších instalací.
Jaké materiály použít pro topení bez navarování tvarovek a závitového připojení
| Materiál | Průměr trubek (mm) | Teplotní odolnost | Výhody | Omezení |
|---|---|---|---|---|
| PPR trubky | 20, 25, 32 | do 90 °C | Nízká cena, snadná montáž | Omezená odolnost vůči UV |
| PP-RCT | 20, 25, 32 | do 95 °C | Vyšší teplotní odolnost | Vyšší cena než PPR |
| PE-HD | 20, 25, 32 | do 80 °C | Flexibilita, odolnost vůči korozi | Nižší tepelná odolnost |
| Měď | různé | do 120 °C | Vysoká odolnost a životnost | Vyšší cena, náročnější montáž |
| Nerezová ocel | různé | do 130 °C | Korozní odolnost, mechanická pevnost | Vyšší cena a hmotnost |
| PEX/ALPEX/PE-RT | různé | do 95 °C | Vícevrstvé trubky, flexibilita | Nutnost speciálních spojek |
Tip: Při montáži bez svařování se často využívají kompresní a přírubové spoje, které minimalizují riziko netěsností, oproti klasickému závitovému spoji. Pro koho se topení bez navarování hodí? Především pro rychlé a čisté instalace v rodinných domech či bytech. Nevhodné je v prostředí s extrémními teplotními výkyvy, kde dominuje nerezová ocel nebo měď.
Hlavní metody spojování potrubí bez navarování tvarovek
Pro montáž topení bez navarování tvarovek existuje několik osvědčených metod, které usnadňují instalaci a minimalizují riziko netěsností. Níže popisuji čtyři hlavní způsoby spojování potrubí vhodné pro topení bez navarování a závitové připojení.
Krimpování
Krimpování potrubí využívá kleštinové spojky, které stlačí trubku a tvarovku do pevného a těsného spoje. Tato metoda je vhodná zejména pro kovové a některé plastové trubky, například PPR trubky topení. Montáž bez svařování vyžaduje speciální nářadí, ale zaručuje rychlý a spolehlivý spoj s teplotní odolností do 95 °C.

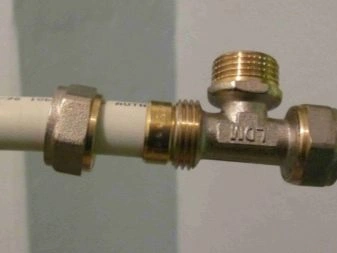

Kompresní spoje
Kompresní spoje topení sestávají z pouzdra, objímky a těsnicích kroužků, které zajišťují spolehlivou těsnost. Díky použití těsnicích prvků jsou tyto spoje vhodné pro různé materiály potrubí a zvládnou provozní teploty až do 80 °C. Montáž je jednoduchá a nevyžaduje svařování ani speciální nástroje.
Závitové spoje
Závitové spoje používají tvarovky z polypropylenu nebo kovu s vnějším nebo vnitřním závitem. Těsnost spoje se dosahuje použitím FUM pásky nebo koudelí, což umožňuje rychlou montáž a demontáž. Tento způsob připojení je vhodný pro menší průměry potrubí a je běžnou alternativou při instalaci topení bez navarování tvarovek.
Přírubové spoje
Přírubové spoje se používají pro potrubí od průměru 32 mm, kde jsou spoje zajištěny šrouby a těsnicími kroužky. Tento typ spoje zvládá tlak až 4 MPa a teploty dosahující až 300 °C v závislosti na materiálu těsnění. Přírubové spoje jsou robustní a často se volí tam, kde je potřeba demontáž nebo vyšší mechanická odolnost.
- Výběr metody – zvolte vhodný typ spoje podle materiálu a průměru potrubí
- Příprava potrubí – očistěte a upravte konce trubek podle typu spoje
- Montáž spoje – použijte odpovídající nářadí, těsnicí materiály a postupy
- Kontrola – ověřte těsnost a pevnost spoje před uvedením topení do provozu
Tip: Častá chyba při instalaci topení bez navarování tvarovek je nedostatečné dotažení kompresních spojů, což vede k únikům vody. Při montáži vždy dodržujte doporučený moment dotažení a používejte správné těsnicí materiály.
Topení bez navarování tvarovek a bez závitových spojů se hodí zejména pro novostavby a rekonstrukce s omezeným prostorem a potřebou rychlé montáže, nevhodné je pro vysokoteplotní průmyslové aplikace, kde jsou nutné svařované spoje.
Montáž topení bez navarování tvarovek: krok za krokem
Montáž topení bez navarování tvarovek a závitového připojení potrubí vyžaduje precizní přípravu a správný postup, který zajistí spolehlivost a těsnost celého systému. Níže najdete detailní návod na montáž bez svařování, zahrnující přípravu trubek, instalaci kompresních i závitových spojů a kontrolu těsnosti.
Příprava trubek
Před montáží je nutné zkosit konce PPR trubek pod úhlem cca 15 stupňů, což usnadní nasazení spojek a zabrání poškození těsnicích prvků. Trubky očistěte od nečistot a otřepů, aby se zabránilo porušení těsnosti. Správná příprava trubek je základem montáže bez svařování a krimpování potrubí.
Montáž kompresních spojů
Při montáži kompresních spojů topení nasuňte na trubku těsnicí kroužek, který zajistí těsnost spoje. Matice se utahuje ručně a následně klíčem podle doporučeného momentu výrobce, aby nedošlo k přetažení či nedotažení spoje. Správné utahování matic je rozhodující pro dlouhodobou životnost spojů.
Montáž závitových spojů
Závitové spoje připojujte pomocí FUM pásky nebo koudelí, které zabraňují úniku vody. Pásku omotejte ve směru závitu, aby se při utažení nezkroutila. Spoje utahujte pevně, ale s rozvahou, aby nedošlo k poškození závitu. Po montáži doporučuji provést kontrolu těsnosti všech spojů.
Kontrola těsnosti a časté chyby
Po dokončení montáže proveďte tlakové testy s tlakem odpovídajícím provozním podmínkám, obvykle 1,5násobek provozního tlaku. Častou chybou je nedostatečné utažení matic, které vede k netěsnostem, nebo špatná příprava trubek způsobující poškození těsnicích prvků. Dbejte na rovnoměrné utažení a pečlivou kontrolu všech spojů.
- Zkosení a čištění trubek – připravte konce pro správné nasazení spojek
- Nasazení kompresních spojů – umístěte těsnicí kroužky a utáhněte matice správným momentem
- Montáž závitových spojů – použijte FUM pásku a utáhněte spoje opatrně
- Tlakový test – ověřte těsnost celého systému pod provozním tlakem
Tip: Pro montáž bez navarování tvarovek a závitového připojení potrubí se hodí používat kvalitní kompresní spoje s certifikací pro topení, které zaručují vysokou teplotní odolnost a dlouhou životnost spojů.
Výhody a nevýhody topení bez navarování tvarovek a závitových spojů
Dopady teplotních roztažností
Teplotní roztažnost materiálů, například PPR trubek topení s maximální provozní teplotou okolo 70 °C (PP-RCT verze HOT a FASER HOT), ovlivňuje těsnost zejména u závitových spojů. Při teplotách nad 80 °C dochází k prodloužení potrubí až o 0,15 mm na metr, což zvyšuje riziko uvolnění závitových spojů a následných netěsností. Beznavarové spoje, jako jsou kompresní spoje topení a krimpování potrubí, díky své pružnější konstrukci lépe absorbují tyto teplotní pohyby a snižují riziko úniků. Naopak přírubové a závitové spoje vyžadují pravidelnou kontrolu utažení, protože teplotní cykly mohou způsobit poškození těsnění nebo uvolnění šroubů.
Ekonomická analýza
Montáž topení bez navarování tvarovek a závitových spojů přináší úsporu času díky rychlé instalaci bez nutnosti svařování, které vyžaduje specializované vybavení a vyšší kvalifikaci. Celkové montážní náklady jsou nižší, protože není potřeba investovat do drahého svařovacího nářadí a doba montáže se zkracuje až o 30 %. Beznavarové spoje zároveň snižují riziko nákladných oprav způsobených netěsnostmi, což přispívá k dlouhodobým úsporám. Tento způsob instalace se osvědčuje zejména u rekonstrukcí a novostaveb s větším počtem spojů, kde je efektivita montáže klíčová.
| Typ spoje | Výhody | Nevýhody |
|---|---|---|
| Beznavarové spoje | Rychlá montáž (úspora až 30 % času), menší riziko netěsností, flexibilita při teplotních změnách | Vyšší pořizovací cena některých kompresních tvarovek a nářadí |
| Závitové spoje | Nižší pořizovací cena materiálu, snadná demontáž a údržba | Riziko uvolnění při teplotních roztažnostech, časově náročnější montáž kvůli utažení a těsnění |
| Přírubové spoje | Vysoká pevnost a těsnost, vhodné pro větší průměry potrubí | Vyšší náklady na materiál a montáž, nutnost pravidelné kontroly utažení |
Tip: Při instalaci topení bez navarování tvarovek a závitového připojení potrubí volte kvalitní kompresní tvarovky a dodržujte doporučené utahovací momenty, aby se minimalizovalo riziko netěsností způsobených teplotními pohyby.
Pro koho se to hodí vs pro koho ne: Topení bez navarování tvarovek a závitových spojů je vhodné pro rychlé montáže v novostavbách a rekonstrukcích, kde je třeba úspora času a flexibilita spojů. Naopak není ideální pro systémy s provozní teplotou nad 80 °C nebo tam, kde je vyžadována extrémní chemická odolnost a absolutní bezúdržbovost, například v chemickém průmyslu.
Jak instalovat topení bez navarování tvarovek a závitového připojení potrubí zahrnuje použití kompresních spojů nebo krimpování, které umožňují rychlou a spolehlivou montáž bez nutnosti svařování či závitování. Důležité je správné zkosení trubek, čištění spojů a použití vhodných těsnění pro zajištění dlouhodobé těsnosti.
Životnost a údržba beznavarových a závitových spojů v topných systémech
Životnost spojů v topení bez navarování tvarovek a závitového připojení potrubí se obvykle pohybuje mezi 10 až 50 lety, a to v závislosti na použitém materiálu a provozních podmínkách. Kompresní spojky topení, například značky Gebo, patří mezi spolehlivé varianty s dlouhou životností, pokud je montáž provedena správně. Kvalita montáže zásadně ovlivňuje těsnost spojů a jejich trvanlivost. Chyby při instalaci, jako nedostatečné dotažení nebo špatné usazení PPR trubek, mohou vést k únikům nebo předčasnému opotřebení.
Pravidelná údržba spojů zahrnuje kontrolu těsnosti a případné dotažení či výměnu těsnících prvků. Při montáži bez svařování a krimpování potrubí je nutné dbát na přesné usazení a použití správných nástrojů, aby se předešlo poškození.
- Zajistěte pravidelnou kontrolu spojů, ideálně každých 1-2 roky
- Použijte kvalitní kompresní spojky a příslušenství
- Dodržujte postup montáže topení bez použití navarovaných tvarovek a závitových spojů
- Při instalaci preferujte materiály s vyšší teplotní odolností
Jak zajistit těsnost spojů u topení bez navarování tvarovek a závitových připojení
Těsnost spojů zajistíte správným dotažením kompresních spojek a použitím vhodných těsnicích materiálů. Montáž bez svařování vyžaduje přesné dodržení technologického postupu, včetně kontroly stavu těsnění a povrchů trubek.
Časté dotazy (FAQ) k topení bez navarování tvarovek a závitovému připojení potrubí
Otázka: Jaké trubky jsou vhodné pro topení bez navarování tvarovek?
Nejčastěji se volí PPR trubky topení o průměrech 20, 25 a 32 mm, které snesou teplotu až 95 °C.
Otázka: Na jakou teplotu lze svarovat PPR trubky?
PPR trubky se standardně svarují do 95 °C, ale při montáži bez svařování se doporučuje nepřekračovat 80 °C.
Otázka: Jaké jsou hlavní metody spojování potrubí bez navarování?
Používají se krimpování potrubí, kompresní spoje topení, závitové spoje a přírubové spoje.
Otázka: Jak správně provést montáž kompresních spojů?
Dbejte na přesné nasazení těsnicích kroužků a utažení matic podle výrobce.
Otázka: Co je to závitové připojení potrubí?
Jde o spojení s tvarovkami, které mají vnitřní nebo vnější závit, těsnění je z FUM pásky nebo koudelí.
Otázka: Jaká je životnost kompresních spojek?
Životnost se pohybuje mezi 10 až 50 lety v závislosti na materiálu a provozních podmínkách.
Otázka: Jaké chyby se často dělají při instalaci topení bez navarování tvarovek?
Častá chyba je nedostatečné utažení spojů, špatná příprava konců trubek a nesprávné těsnění.
Otázka: Kdy je vhodné použít topení bez navarování tvarovek?
Tento způsob je vhodný pro provozní teploty do 80 °C a tam, kde je potřeba rychlá montáž bez svařování.
Otázka: Jak zajistit těsnost závitových spojů?
Použijte FUM pásku, správně utáhněte a pravidelně kontrolujte spoje.
Otázka: Jaké jsou výhody topení bez navarování tvarovek a bez závitových spojů?
Výhodou je rychlá montáž, nižší náklady na nářadí a větší flexibilita instalace.
Otázka: Jaké jsou nevýhody závitových spojů?
Nevýhodou jsou možné netěsnosti a nutnost pravidelné kontroly utažení.
Otázka: Co je přírubové spojení a kde se používá?
Přírubové spoje se skládají ze šroubů a těsnicích kroužků, používají se u potrubí od 32 mm a tlakem do 4 MPa.
Otázka: Jaké jsou doporučené průměry trubek pro topení?
Nejčastěji se používají PPR trubky o průměrech 20, 25 a 32 mm.
Otázka: Jaké nářadí je potřeba pro krimpování?
Krimpování vyžaduje speciální kleště určené pro bezpečný a pevný spoj.
Otázka: Jak ovlivňuje teplotní roztažnost těsnost spojů?
Při teplotách nad 80 °C může roztažnost materiálů způsobit netěsnosti zejména u závitových spojů.
Otázka: Jaké jsou příklady kompresních spojek?
Například Gebo kompresní spojky vhodné pro ocelové, pozinkované i plastové trubky.
Otázka: Jak probíhá kontrola těsnosti potrubí?
Provádí se tlaková zkouška tlakem do 1 MPa po dobu několika minut.
Otázka: Jaké jsou typické chyby při svařování PPR trubek?
Časté chyby zahrnují špatné čištění, nedodržení teploty a nesprávné časování svaru.
Otázka: Jaká je maximální provozní teplota pro podlahové topení s PEX trubkami?
Maximální teplota je kolem 45 °C.
Otázka: Jak používat opravné spony na potrubí topení?
Opravné spony se nasadí na poškozené místo a pevně utáhnou, což umožňuje rychlou opravu bez demontáže.
