Jak vyměnit elektroinstalaci v panelovém domě podrobně

Rekonstrukce elektroinstalace v panelovém domě vyžaduje přesný plán a dodržení bezpečnostních pravidel. Výměna měděných kabelů, frézování drážek i instalace zásuvek a vypínačů musí probíhat krok za krokem, aby byla zajištěna dlouhodobá spolehlivost a bezpečnost. Podrobný průvodce vám pomůže zvládnout všechny fáze této náročné, ale nezbytné práce.

Jak bezpečně a podrobně vyměnit elektroinstalaci v panelovém domě

Výměna elektroinstalace v panelovém domě zahrnuje přípravu odstranění staré instalace, frézování drážek do betonu o hloubce přibližně 15 mm, vedení nových měděných kabelů a osazení zásuvek ve výšce 20-30 cm nad podlahou. Pro správný a bezpečný průběh je nezbytné postupovat krok za krokem, dodržovat bezpečnostní předpisy a zajistit revizi elektroinstalace po dokončení.

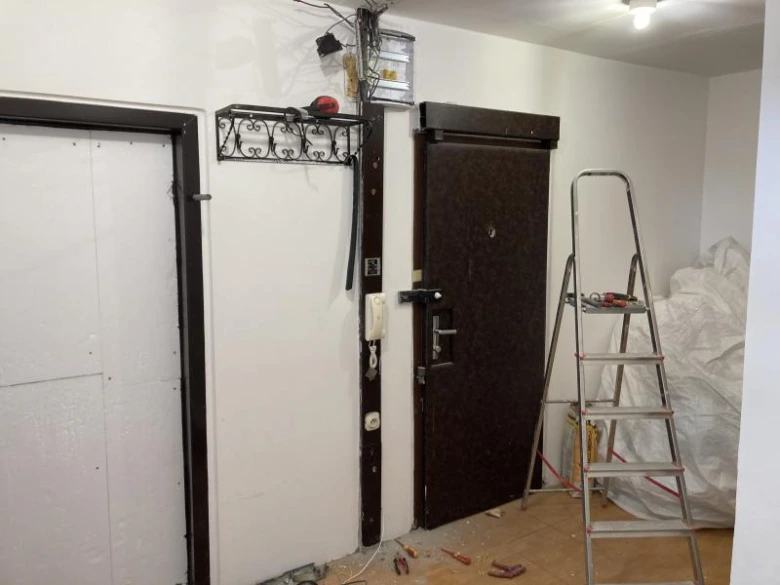

Příprava a odstranění staré elektroinstalace

Před výměnou elektroinstalace musí elektrikář vypnout hlavní jistič a ověřit, že je instalace bez napětí. Následně se odstraní staré kabely, zásuvky a vypínače, přičemž je třeba dbát na bezpečnost a správnou likvidaci materiálů. Práce musí provádět odborný elektrikář s platnou kvalifikací, protože nesprávné zacházení s elektroinstalací může vést k úrazům nebo požárům. Součástí přípravy je také zajištění potřebných nástrojů a materiálů podle projektu elektroinstalace.

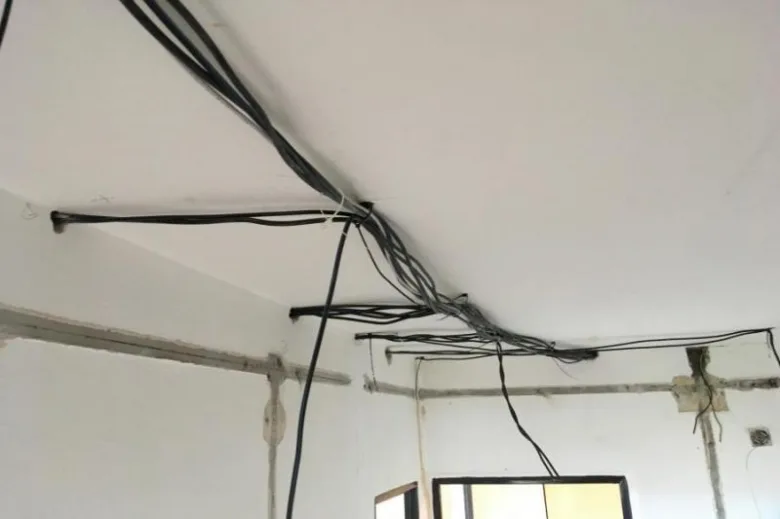

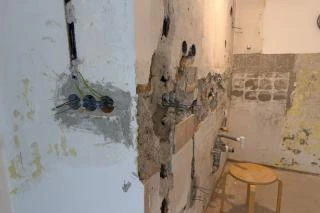

Frézování drážek a vedení kabelů

Frézování drážek do betonových panelů se provádí frézkou tak, aby hloubka drážek byla přibližně 15 mm, což zajišťuje bezpečné uložení měděných kabelů bez poškození konstrukce. Kabely lze vést buď pod omítkou přímo ve frézovaných drážkách, v instalačních lištách na povrchu stěn, nebo pod sádrokartonovými podhledy. Pro vedení kabelů se používají měděné vodiče s odpovídajícím průřezem, které zaručují spolehlivost a bezpečnost celé instalace. Doporučuji plánovat trasu kabelů tak, aby nedocházelo k překřížení s jinými rozvody a aby bylo možné snadno provádět revize.

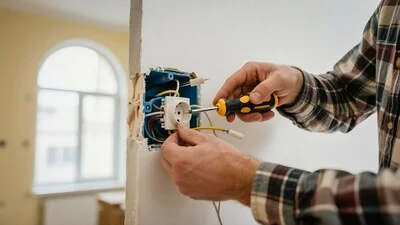

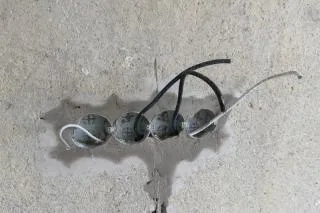

Osazení zásuvek a vypínačů

Zásuvky se montují ve standardní výšce 20-30 cm nad podlahou, což zajišťuje ergonomii a snadný přístup. Vypínače by měly být osazeny ve výšce přibližně 120 cm u dveří pro pohodlné ovládání. Doporučuje se umístit zásuvky po dvou vedle sebe, což umožňuje připojení více spotřebičů bez nutnosti adaptérů. Při výběru zásuvek a vypínačů volte kvalitní značky, které splňují normy, a vždy dodržujte projekt elektroinstalace. Po instalaci následuje kontrola a revize elektroinstalace, která potvrdí správnost a bezpečnost provedených prací.

1. Vypnutí hlavního jističe – zajištění bezpečnosti práce
2. Odstranění staré elektroinstalace – demontáž kabelů, zásuvek a vypínačů
3. Frézování drážek – vytvoření drážek do betonu o hloubce 15 mm pro nové kabely
4. Vedení měděných kabelů – uložení vodičů do drážek, lišt nebo pod SDK podhledy
5. Montáž zásuvek a vypínačů – osazení ve správné výšce podle ergonomie
6. Dokončovací práce – zalepení drážek, povrchová úprava a instalace krytek
7. Revize elektroinstalace – kontrola odborníkem a potvrzení bezpečnosti

• Použijte měděné kabely s průřezem minimálně 2,5 mm²
• Zásuvky montujte 20-30 cm nad podlahou, vypínače ve výšce cca 120 cm
• Frézujte drážky do hloubky 15 mm, abyste nepoškodili betonové panely
• Při frézování používejte odsávání prachu a dodržujte ochranu dýchacích cest
• Výměnu elektroinstalace vždy provádí odborný elektrikář

Otázka: Jak dlouho trvá výměna elektroinstalace v panelovém bytě?

Výměna elektroinstalace v bytě 2+kk trvá přibližně 4 dny, u bytu 3+1 až 5 dní, v závislosti na rozsahu prací.

Otázka: Kolik stojí rekonstrukce elektroinstalace v panelovém bytě?

Cena rekonstrukce elektroinstalace v panelovém bytě 3+1 se pohybuje mezi 69 000 a 180 000 Kč podle rozsahu a materiálů.

Otázka: Potřebuji povolení k rekonstrukci elektroinstalace v panelovém bytě?

Rekonstrukci elektroinstalace musí provádět odborný elektrikář; povolení obvykle není potřeba, ale je nutná výchozí revize.

Otázka: Jaké jsou příznaky nutnosti výměny elektroinstalace?

Příznaky zahrnují časté vypadávání jističů, přehřívání zásuvek, blikání světel a opálené vypínače.

Otázka: Kdo může provádět výměnu elektroinstalace v panelovém domě?

Výměnu elektroinstalace smí provádět pouze odborně způsobilý elektrikář podle platných předpisů.

Otázka: Jak hluboké jsou drážky pro nové kabely v panelovém domě?

Drážky ve stropních panelech mají hloubku přibližně 15 mm, aby nezasáhly do výztuží.

Otázka: Jak umístit zásuvky a vypínače při rekonstrukci?

Zásuvky se montují 20-30 cm nad podlahou, vypínače obvykle ve výšce cca 120 cm u dveří.

Otázka: Jak často by se měla elektroinstalace revidovat?

Revize elektroinstalace se doporučuje provádět jednou za 5 let a vždy po větších úpravách.

Otázka: Jak minimalizovat prach a hluk při frézování drážek?

Používejte frézy s odsáváním prachu a plánujte práce mimo hlavní denní dobu, aby se snížilo rušení.

Otázka: Jak koordinovat elektroinstalaci s ostatními řemesly?

Frézování a instalace kabelů by měly předcházet zednickým a malířským pracím, komunikujte s ostatními řemeslníky.

Otázka: Jaké materiály a nástroje jsou nezbytné pro výměnu elektroinstalace v panelovém domě?

Pro výměnu elektroinstalace je potřeba mít měděné vodiče s průřezem minimálně 2,5 mm², vhodné jističe (například 16 A pro zásuvky), proudové chrániče 30 mA a nástroje jako frézka na drážky, odizolovač, kleště a šroubovák s izolovanou rukojetí.

Otázka: Jak správně navrhnout schéma nové elektroinstalace v panelovém bytě?

Schéma by mělo zahrnovat rozdělení na okruhy – například jeden okruh pro osvětlení a další pro zásuvky, s celkovým počtem jističů odpovídajícím počtu okruhů, a musí respektovat maximální zatížení 16 A na okruh podle normy ČSN 33 2000.

Příznaky a důvody pro výměnu elektroinstalace v panelovém bytě

Nutnost rekonstrukce elektroinstalace v panelovém domě signalizují konkrétní příznaky, které nesmíte přehlížet. Mezi nejčastější patří časté vypadávání jističů, které staré instalace často způsobují kvůli nadměrnému zatížení nebo opotřebení vodičů. Přehřívání zásuvek, doprovázené zápachem spáleniny, je vážným varováním před rizikem požáru. Dalším příznakem je blikání světel, často indikující špatné kontakty nebo poškozené kabely. Opálené vypínače rovněž svědčí o přetížení či nesprávném zapojení.

Tipy pro bezpečnou výměnu elektroinstalace v panelovém bytě

• Prověřte stav jističů a chráničů – musí odpovídat novému projektu elektroinstalace
• Používejte pouze kvalitní měděné kabely s odpovídajícím průřezem
• Při frézování drážek dodržujte hloubku, aby nedošlo k poškození konstrukce panelu
• Zásuvky montujte ve výškách 20-30 cm, vypínače kolem 120 cm nad podlahou
• Nechte si po dokončení provést revizi elektroinstalace certifikovaným elektrikářem

Výměna elektroinstalace se hodí zejména v bytech s původními instalacemi staršími než 30 let. Naopak u novějších instalací v dobrém stavu může být dostatečná pouze revize a lokální opravy.

—

FAQ

Otázka: Jak dlouho trvá výměna elektroinstalace v panelovém bytě?

Výměna elektroinstalace v bytě 2+kk trvá přibližně 4 dny, u bytu 3+1 až 5 dní, v závislosti na rozsahu prací.

Otázka: Kolik stojí rekonstrukce elektroinstalace v panelovém bytě?

Cena rekonstrukce elektroinstalace v panelovém bytě 3+1 se pohybuje mezi 69 000 a 180 000 Kč podle rozsahu a materiálů.

Otázka: Potřebuji povolení k rekonstrukci elektroinstalace v panelovém bytě?

Rekonstrukci elektroinstalace musí provádět odborný elektrikář; povolení obvykle není potřeba, ale je nutná výchozí revize.

Otázka: Jaké jsou příznaky nutnosti výměny elektroinstalace?

Příznaky zahrnují časté vypadávání jističů, přehřívání zásuvek, blikání světel a opálené vypínače.

Otázka: Kdo může provádět výměnu elektroinstalace v panelovém domě?

Výměnu elektroinstalace smí provádět pouze odborně způsobilý elektrikář podle platných předpisů.

Otázka: Jak hluboké jsou drážky pro nové kabely v panelovém domě?

Drážky ve stropních panelech mají hloubku přibližně 15 mm, aby nezasáhly do výztuží.

Otázka: Jak umístit zásuvky a vypínače při rekonstrukci?

Zásuvky se montují 20-30 cm nad podlahou, vypínače obvykle ve výšce cca 120 cm u dveří.

Otázka: Jak často by se měla elektroinstalace revidovat?

Revize elektroinstalace se doporučuje provádět jednou za 5 let a vždy po větších úpravách.

Otázka: Jak minimalizovat prach a hluk při frézování drážek?

Používejte frézy s odsáváním prachu a plánujte práce mimo hlavní denní dobu, aby se snížilo rušení.

Otázka: Jak koordinovat elektroinstalaci s ostatními řemesly?

Frézování a instalace kabelů by měly předcházet zednickým a malířským pracím, komunikujte s ostatními řemeslníky.

Otázka: Jaké materiály a nástroje jsou nezbytné pro výměnu elektroinstalace v panelovém domě?

Pro výměnu elektroinstalace je potřeba mít měděné vodiče s průřezem minimálně 2,5 mm², vhodné jističe (například 16 A pro zásuvky), proudové chrániče 30 mA a nástroje jako frézka na drážky, odizolovač, kleště a šroubovák s izolovanou rukojetí.

Otázka: Jak správně navrhnout schéma nové elektroinstalace v panelovém bytě?

Schéma by mělo zahrnovat rozdělení na okruhy – například jeden okruh pro osvětlení a další pro zásuvky, s celkovým počtem jističů odpovídajícím počtu okruhů, a musí respektovat maximální zatížení 16 A na okruh podle normy ČSN 33 2000.

Příprava projektové dokumentace a plánování elektroinstalace

Co obsahuje projekt elektroinstalace

Projektová dokumentace zahrnuje podrobný výkres elektroinstalace s přesným umístěním zásuvek, vypínačů, svítidel a vedením kabelových tras včetně výšek montáže podle norem ČSN. Součástí je také blokové schéma zapojení, které znázorňuje ochranu jednotlivých větví jističem a proudovým chráničem (RCD). Dokumentace reflektuje použití měděných kabelů a plánované frézování drážek o hloubce přibližně 15 mm pro uložení vedení v betonových panelech. Tento projekt slouží jako nezbytný podklad pro výchozí revizi elektroinstalace a zajišťuje koordinaci montážních prací s ohledem na bezpečnost a funkčnost nové instalace.

Role autorizovaného projektanta

Projekt elektroinstalace vypracovává autorizovaný projektant elektro, který garantuje dodržení platných norem ČSN 33 2130 ed. 3 a dalších bezpečnostních předpisů. Projektant zohledňuje specifika panelového domu, jako jsou omezení v frézování drážek ve stropních a svislých panelech bez statického posudku, a navrhuje optimální kabelové trasy a rozmístění prvků. Spolupráce s projektantem je nezbytná pro minimalizaci rizik, správné dimenzování jističů a chráničů a pro zajištění souladu s legislativou, včetně požadavků na revizi elektroinstalace po dokončení prací. Kvalitní projekt výrazně usnadňuje realizaci výměny elektroinstalace v panelovém domě a přispívá k dlouhodobé bezpečnosti a spolehlivosti instalace.

Nástroje, materiály a výběr jističů pro rekonstrukci elektroinstalace

Při výměně elektroinstalace v panelovém domě je nezbytné mít k dispozici správné nástroje a kvalitní materiály, které zajistí bezpečný a efektivní průběh prací. Důležitou roli hraje také správné dimenzování jističů a proudových chráničů podle plánované zátěže a typu spotřebičů v bytě.

Nástroje potřebné pro výměnu elektroinstalace v panelovém bytě

Pro rekonstrukci elektroinstalace v paneláku je klíčové vybavit se speciálním nářadím, které usnadní práci a zvýší bezpečnost. Mezi základní nástroje patří fréza na drážky pro přesné frézování drážek do stěn, odizolovač kabelů pro bezpečné odstranění izolace měděných kabelů, šroubováky s izolovanou rukojetí, které chrání proti úrazu elektrickým proudem, a zkoušečka napětí pro ověření beznapěťového stavu před započetím práce. Bez těchto nástrojů nelze zajistit správnou instalaci a bezpečnost při práci.

Materiály a komponenty pro rekonstrukci elektroinstalace

Rekonstrukce elektroinstalace vyžaduje použití měděných kabelů s vhodným průřezem, který odpovídá plánované zátěži elektroměrné sítě. Pro zásuvky a vypínače jsou doporučovány kvalitní výrobky značek ABB, Schneider nebo Legrand, které splňují přísné normy a mají dlouhou životnost. Jističe a proudové chrániče musí být moderní a správně dimenzované, což zaručuje ochranu před přetížením a zkratem. Výběr těchto komponentů je klíčový pro bezpečnost a spolehlivost celé instalace.

Výběr jističů a proudových chráničů pro panelové byty

Správné dimenzování jističů závisí na spotřebě a charakteru zátěže v bytě. Pro osvětlení se obvykle používají jističe s proudem 16 A, zatímco u zásuvek se doporučují jističe s hodnotou 20 až 25 A. Proudové chrániče s vybavovacím proudem 30 mA jsou standardem pro ochranu proti úrazu elektrickým proudem a chrání uživatele před nebezpečnými úrazy. Tabulka níže shrnuje základní doporučení pro dimenzování jističů.

Tip: Při rekonstrukci elektroinstalace v panelovém bytě vždy zajistěte revizi elektroinstalace autorizovaným elektrikářem, která potvrdí správnost instalace a bezpečnost.

Doba trvání a náklady na výměnu elektroinstalace v panelovém bytě

Doba výměny elektroinstalace v panelovém bytě závisí na jeho velikosti a rozsahu prací. U bytu 2+kk trvá rekonstrukce elektroinstalace včetně frézování drážek a instalace měděných kabelů zpravidla kolem 4 dnů. Větší byt 3+1 vyžaduje přibližně 5 dní práce, což zahrnuje také kompletní výměnu zásuvek a vypínačů a finální revizi elektroinstalace.

Cena rekonstrukce v panelovém bytě 3+1 se obvykle pohybuje mezi 69 000 až 180 000 Kč, přičemž vyšší částky odpovídají komplexnějším projektům elektroinstalace s použitím kvalitních materiálů a moderních jističů a chráničů. Při plánování výměny je vhodné zvážit jak technický stav stávající instalace, tak i požadavky na bezpečnost a výkon.

Jak dlouho trvá výměna elektroinstalace v panelovém bytě?

Doba výměny se odvíjí od rozsahu prací, včetně frézování drážek a instalace nových měděných kabelů. Větší byty vyžadují delší dobu kvůli většímu počtu zásuvek a vypínačů a potřebě revize elektroinstalace před dokončením.

Revize a kontrola elektroinstalace po výměně

Revize elektroinstalace je nezbytnou součástí rekonstrukce elektroinstalace v panelovém bytě, kterou musí provést kvalifikovaný revizní technik. Tato kontrola zajišťuje, že veškeré práce, včetně frézování drážek a instalace měděných kabelů, zásuvek a vypínačů, odpovídají platnému projektu elektroinstalace a bezpečnostním normám. Revize elektroinstalace se provádí podle normy ČSN 33 2130 ed.3, která stanovuje požadavky na bezpečnost a funkčnost.

Po dokončení výměny elektroinstalace je potřeba zajistit výchozí revizi, která potvrzuje správnost a bezpečnost provedených prací. Následné pravidelné kontroly by měly probíhat minimálně jednou za 5 let, aby se předešlo riziku poruch nebo nehod.

• Revizi elektroinstalace provádí pouze autorizovaný revizní technik
• Revize musí odpovídat normě ČSN 33 2130 ed.3
• Výchozí revize je povinná po rekonstrukci elektroinstalace
• Frekvence opakování revize je doporučena každých 5 let

Pro výměnu elektroinstalace v panelovém domě je kromě revize potřeba také příslušné povolení od správce domu nebo elektromontážní firmy, která zajistí dodržení všech technických požadavků.

Jak koordinovat elektroinstalaci s ostatními řemesly během rekonstrukce

Koordinace elektroinstalace s ostatními řemesly během rekonstrukce panelového bytu vyžaduje přesné načasování a detailní komunikaci mezi elektrikáři, zedníky, malíři a podlaháři. Nesprávné pořadí prací často vede k nutnosti dodatečných oprav, zvýšeným nákladům a riziku poškození nových komponentů.

Plánování prací elektroinstalace a zednictví

Frézování drážek pro měděné kabely a montáž instalačních krabic je nutné provést před jakýmikoliv zednickými úpravami. Hloubka drážek v panelových stěnách a stropech by měla být přibližně 15 mm, přičemž horizontální frézování ve svislých panelech vyžaduje statický posudek. Kompletní natažení vodičů, osazení zásuvek a vypínačů musí být dokončeno před omítáním, aby se zabránilo poškození kabeláže. Projekt elektroinstalace včetně výkresu a blokového schématu pomáhá koordinovat přesné umístění prvků a usnadňuje kontrolu kvality. Po dokončení elektroinstalace je nutné provést výchozí revizi elektroinstalace, která potvrdí správnost a bezpečnost provedených prací před pokračováním zednických úprav.

Koordinace s malíři a podlaháři

Během malířských prací je nutné zásuvky a vypínače chránit ochrannou fólií, aby nedošlo k znečištění nebo poškození povrchů. Podlahářské práce vyžadují zabezpečení nově instalovaných kabelů a zásuvek proti mechanickému poškození, například pomocí ochranných lišt nebo dočasných krytů. Doporučuje se také ohradit čerstvě položené podlahy, aby se zabránilo poškrábání nebo znečištění od stavebního prachu. V rámci koordinace je klíčové, aby všichni řemeslníci měli jasný harmonogram a byli informováni o pořadí prací, zejména o termínech frézování, natažení elektroinstalace a následných dokončovacích pracích.

• naplánujte frézování drážek a instalaci elektroinstalace před omítáním a malováním
• zajistěte ochranu kabelů a zásuvek během podlahářských prací pomocí krytí a lišt
• komunikujte pravidelně se všemi řemeslníky o postupu a termínech prací

Tip: Precizní koordinace elektroinstalace s ostatními řemesly snižuje riziko poškození měděných kabelů a zásuvek, zkracuje dobu rekonstrukce a optimalizuje náklady na opravy a dodatečné práce.
