Jak si sami krok za krokem připojit elektrický sporák s návodem

Samostatné zapojení sporáku vyžaduje pečlivou přípravu elektrické instalace a dodržení předepsaného jištění pro bezpečný provoz spotřebiče. Následující postup vás provede správným připojením elektrického sporáku ke svorkovnici, abyste předešli rizikům spojeným s chybnou instalací.

Jak připravit elektrický sporák a pracovní prostor pro připojení

Pro bezpečné připojení elektrického sporáku nejprve vypněte příslušný jistič pro sporák v rozvaděči a ověřte pomocí zkoušečky napětí, že v přívodním kabelu skutečně chybí proud. Práce vyžaduje volný přístup k zadní straně spotřebiče a dostatečný prostor pro manipulaci s kabeláží sporáku, proto sporák vysuňte z kuchyňské linky. Před samotnou instalací sporáku si připravte potřebné nářadí, abyste nemuseli přerušovat pracovní postup.

Při přípravě kabeláže odstraňte vnější izolaci kabelu v délce 5 až 6 cm, aby bylo možné s jednotlivými žilami pohodlně pracovat ve svorkovnici sporáku. Jednotlivé vodiče následně opatrně odizolujte v délce 1,5 až 2 cm.

Odborná rada: Vždy používejte kvalitní lisovací dutinky na slaněné vodiče, které zajistí pevný kontakt a zabrání vytržení drátu ze svorky.

Pro úspěšnou přípravu budete potřebovat:

• Šroubovák s izolovanou rukojetí (plochý a křížový)
• Odizolovací kleště nebo ostrý nůž
• Zkoušečku napětí (fázovku)
• Lisovací kleště na dutinky
• Kvalitní propojovací kabel odpovídajícího průřezu

Častá chyba: Nedostatečné dotažení šroubků ve svorkovnici, které vede k přechodovému odporu, zahřívání spoje a následnému tavení izolace. Tato příprava se hodí pro každého, kdo disponuje základní zručností a znalostí bezpečnosti, ale není vhodná pro osoby bez zkušeností s prací na elektrických instalacích, kde hrozí riziko úrazu elektrickým proudem. Pokud si nejste jisti stavem vaší elektrické instalace, raději přizvěte odborníka.

Jaké jsou požadavky na jištění a elektrické parametry při připojení sporáku

Správná elektrická instalace je základním předpokladem pro bezpečný provoz spotřebiče a dlouhou životnost kabeláže sporáku. Při plánování prací vždy vycházejte z technické dokumentace výrobce a norem, které pro elektrické spotřebiče podrobně rozebírá například dtest.cz.

Jaké jsou specifikace jističů pro elektrický sporák?

Při plánování, jak připojit elektrický sporák, je zásadní správně dimenzovaný jistič pro sporák, který musí odpovídat příkonu zařízení. V běžné domácí síti se pro napájení elektrického sporáku využívá jištění v rozmezí 40 až 50 A. Odborníci doporučují volit jistič o jeden stupeň vyšší, než je maximální proud odebíraný sporákem při plném výkonu všech plotýnek a trouby. Tento postup zajišťuje, že instalace sporáku zůstane stabilní i při nárazovém zatížení a nedojde k nechtěnému vybavení jističe. Častá chyba: poddimenzování přívodního kabelu vzhledem k použitému jističi, což může vést k přehřívání vodičů a riziku požáru.

Jaké jsou parametry RCD pro připojení sporáku?

Ochrana elektrického sporáku vyžaduje použití proudového chrániče (RCD), který okamžitě odpojí obvod při vzniku nebezpečného svodového proudu. Pro standardní zapojení sporáku musí mít RCD jmenovitý proud 63 A a citlivost na svodový proud 30 mA. Tyto parametry jsou zásadní pro zajištění bezpečnosti osob proti úrazu elektrickým proudem i pro ochranu samotné elektroinstalace před zkratem. Na co si dát pozor: při modernizaci rozvaděče vždy ověřte, zda je stávající kabeláž sporáku v dobrém technickém stavu a odpovídá průřezem vodičů novému jištění.

Tento postup připojení elektrického sporáku krok za krokem se hodí pro uživatele s odpovídající elektrotechnickou kvalifikací, zatímco pro laiky bez zkušeností s prací pod napětím se toto zapojení nehodí a vyžaduje odborný zásah certifikovaného elektrikáře.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Jaké vodiče a kabely použít pro jednofázové a třífázové připojení

Výběr správné kabeláže sporáku je základním předpokladem pro bezpečnou elektrickou instalaci a dlouhodobý provoz bez přehřívání spojů. Volba mezi jednofázovým a třífázovým zapojením závisí na dostupném jističi pro sporák a technických parametrech vašeho spotřebiče.

Jaké vodiče použít pro jednofázové připojení elektrického sporáku?

Pro jednofázové připojení (230 V) je nezbytné zvolit dostatečný průřez vodiče, který zvládne vysoký odběr proudu při zapnutí všech varných zón a trouby současně. Standardem pro tento postup připojení elektrického sporáku na 230V jsou měděné vodiče s průřezem 4 až 6 mm². Použití slabších vodičů vede k nadměrnému zahřívání kabeláže sporáku, což představuje reálné riziko vzniku požáru.

• Vždy používejte měděné vodiče s odpovídajícím průřezem 4 až 6 mm².
• Ujistěte se, že elektrická instalace v bytě odpovídá příkonu spotřebiče.
• Při zapojení sporáku 230V musí být nulový vodič i fáze správně dotaženy ve svorkovnici sporáku.

Tip: Před zahájením prací si ověřte hodnotu hlavního jističe. Pokud je jistič poddimenzovaný, při plném zatížení sporáku bude docházet k jeho pravidelnému vypínání.

Jaké kabely a barevné značení používat pro třífázové připojení?

Třífázové připojení (400 V) je efektivnější, protože rozkládá zátěž mezi tři fáze, což umožňuje instalaci kabelů s menším průřezem. Pro tento účel se používá pětijádrový kabel, který obsahuje tři fázové vodiče, jeden nulový vodič a jeden ochranný vodič. Barevné značení vodičů je v české elektrické síti striktně dáno normou a musíte jej bezvýhradně dodržet, abyste předešli zkratu nebo poškození elektroniky.

• Fázové vodiče (L1, L2, L3) se obvykle značí hnědou, černou a šedou barvou.
• Nulový vodič (N) musí být vždy označen modrou barvou.
• Ochranný vodič (PE) má výhradně zelenožlutou barvu.

Odborná rada: Při zapojení sporáku na 4 dráty (bez jedné fáze) nebo při přechodu z 230 V na 400 V vždy zkontrolujte propojovací můstky na svorkovnici sporáku podle schématu výrobce. Častá chyba: záměna modrého nulového vodiče za fázový, což okamžitě zničí řídicí desku sporáku. Tato instalace sporáku se hodí pro moderní domácnosti s třífázovým rozvodem, zatímco pro starší byty s nízkým příkonem není vhodná bez předchozí revize rozvaděče.

Jak správně zapojit vodiče na svorkovnici elektrického sporáku s návodem a schématy

Správné zapojení vodičů na svorkovnici představuje klíčový moment pro bezpečný provoz spotřebiče. Následující návod na připojení elektrického sporáku vám pomůže pochopit logiku rozložení kontaktů a zajistit spolehlivou elektrickou instalaci.

Příprava vodičů pro zapojení

Kvalitní příprava kabeláže sporáku je základem pro trvanlivý kontakt bez přechodových odporů. Nejprve odstraňte vnější izolaci kabelu v délce 5 až 6 cm, abyste získali dostatečný manipulační prostor. Jednotlivé žíly následně odizolujte v délce 1,5 až 2 cm. Pokud používáte slaněné vodiče, vždy použijte lisovací dutinky, které zajistí celistvost svazku pod šroubovým spojem. Pro pevné a bezpečné spojení doporučuji zakončení vodičů pomocí kontaktních desek, které rozloží přítlak šroubu na větší plochu a zabrání poškození měděných žil. Před samotným vložením do svorkovnice vodiče narovnejte, aby v nich nevznikalo zbytečné pnutí, které by mohlo časem uvolnit šroubový spoj.

Zapojení vodičů na svorky sporáku

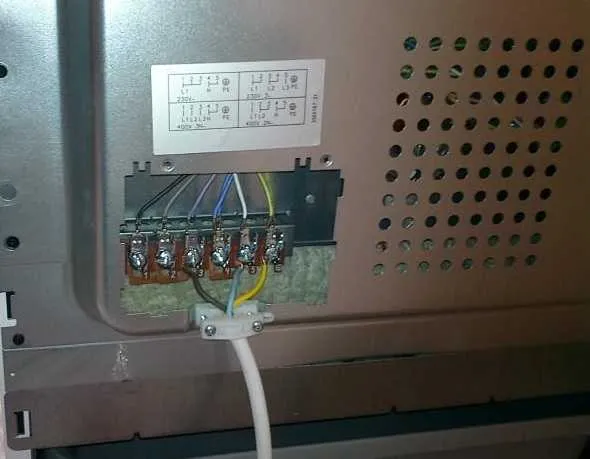

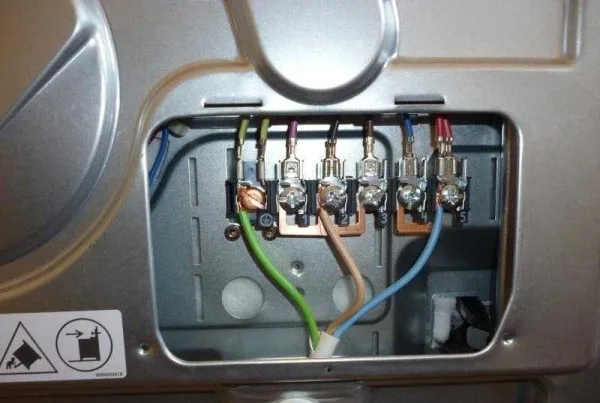

Při samotném zapojení postupujte podle standardního schématu, které naleznete na štítku sporáku. Svorkovnice, umístěná obvykle vlevo dole na zadním panelu, je přehledně označena čísly, která určují správnou pozici jednotlivých fází a nulového vodiče.

Svorky 1 až 3 slouží pro připojení fázových vodičů. Svorky 4 a 5 jsou určeny pro nulový vodič a musí být propojeny můstkem, pokud instalujete spotřebič na jednofázové 230V rozvody. Svorka 6 je vyhrazena výhradně pro uzemnění. Pokud vás zajímá, jak zapojit elektrický sporák na 4 vodiče správně, ujistěte se, že žlutozelený vodič je vždy pevně ukotven na svorce označené symbolem uzemnění.

Odborná rada: Před dotažením šroubů na svorkovnici sporáku zatáhněte za každý vodič zvlášť, abyste ověřili, že je spoj mechanicky pevný a nevyklouzne.

• Používejte pouze měděné vodiče odpovídajícího průřezu (pro 230V obvykle 4 mm² nebo 6 mm²).
• Ujistěte se, že mezi svorkami nejsou žádné vyčnívající drátky, které by mohly způsobit zkrat.
• Zkontrolujte, zda je po dotažení všech spojů kryt svorkovnice správně usazen a zajištěn.

Časté chyby při zapojení vodičů

Nejčastější chybou je záměna modrého nulového vodiče s fázovým, což vede k okamžitému poškození elektroniky sporáku. Pozor si dejte také na nedostatečné utahování šroubů, které způsobuje zahřívání spoje a může vést k roztavení svorkovnice. Častým rizikem je rovněž chybějící uzemnění, které představuje přímé ohrožení života při poruše izolace a znemožňuje uplatnění záruky. Vždy dodržujte barevné značení vodičů a v případě pochybností o stavu vaší elektroinstalace přizvěte odborníka. Tento postup se hodí pro majitele rodinných domů s moderní měděnou instalací, ale není vhodný pro staré rozvody s hliníkovými vodiči, kde hrozí jejich lámání a vznik nebezpečných přechodových odporů.

Jak bezpečně ověřit správnost zapojení fází a nulového vodiče

Před prvním spuštěním spotřebiče je nutné ověřit, že elektrická instalace odpovídá normám a že zapojení sporáku proběhlo bez chyb. Správné zapojení fází a nulového vodiče přímo ovlivňuje bezpečnost provozu a chrání citlivou elektroniku sporáku před zničením. Pro ověření stavu napětí ve svorkovnici sporáku používejte vždy certifikovaný tester napětí nebo indikátor napětí, které spolehlivě odliší živé vodiče od nulového a ochranného vodiče.

Jak se připojuje elektrický sporák bezpečně, vám napoví následující postup kontroly:

1. Vypnutí jističe – před jakoukoli manipulací se svorkovnicí sporáku vždy vypněte příslušný jistič pro sporák v domovním rozvaděči.
2. Kontrola kabeláže – vizuálně prověřte, zda jsou vodiče pevně dotaženy ve svorkovnici a zda nedochází k jejich křížení nebo kontaktu s kovovým krytem.
3. Měření napětí – po zapnutí jističe přiložte hrot testeru napětí na jednotlivé fáze proti nulovému vodiči, kde byste měli naměřit hodnotu 230 V.
4. Ověření nulového vodiče – ujistěte se, že na nulovém vodiči (modrá barva) není přítomno napětí, což je klíčové pro správnou funkci všech varných zón.

Odborná rada: Častá chyba při zapojování spočívá v záměně pracovního nulového vodiče a ochranného vodiče, což vede k okamžitému vybavení proudového chrániče nebo k nebezpečnému napětí na kostře spotřebiče.

Tento postup je vhodný pro standardní třífázové zapojení, ale pokud řešíte, jak zapojit kombinovaný sporák elektricky a plynově, vždy věnujte zvýšenou pozornost izolaci elektrických částí od plynového potrubí. Správné zapojení elektrického sporáku na 4 vodiče správně vyžaduje také dokonalé propojení fázových můstků dle schématu výrobce. Pokud si nejste jisti naměřenými hodnotami, instalaci sporáku svěřte odborníkovi, který disponuje kalibrovaným měřicím přístrojem.

Jak postupovat při připojení kombinovaného plynového a elektrického sporáku

Instalace kombinovaného sporáku vyžaduje specifický přístup, neboť kombinovaný sporák sdružuje dva odlišné zdroje energie. Plynová část spotřebiče musí být vždy připojena výhradně kvalifikovaným plynařem, který postupuje v souladu s normami ČSN EN 1775 a TPG 704 01. Tento odborník zajistí těsnost systému a vystaví potřebné potvrzení o bezpečné instalaci. Samotná elektrická část připojuje certifikovaný elektrikář, jenž prověří, zda stávající elektrická instalace a jistič pro sporák odpovídají příkonu nového zařízení.

Pokud hledáte návod na připojení elektrického sporáku v kombinované verzi, pamatujte, že kombinovaný sporák vyžaduje kombinovanou instalaci provedenou dvěma různými odborníky. Častou chybou při zapojení elektrického sporáku bývá podcenění průřezu vodičů v kabeláži sporáku nebo neodborné zapojení svorkovnice sporáku, což může vést k přehřívání kontaktů.

Tip: Po dokončení prací vždy vyžadujte revizní zprávu. Tento dokument je nezbytný pro pojišťovnu v případě pojistné události a slouží jako doklad, že bezpečnost zapojení byla ověřena zkouškou.

Tento postup se hodí pro majitele nových spotřebičů v bytech i rodinných domech. Nehodí se však pro svépomocné pokusy, neboť neodborný zásah do plynového potrubí či rozvodů elektřiny představuje přímé ohrožení života a zdraví.

Jak odpojit starý sporák a připravit místo pro nový

Před samotnou instalací nového spotřebiče je nutné provést bezpečné odpojení starého sporáku od elektrické sítě. Práce s elektrickou instalací vyžaduje maximální pozornost, proto vždy nejprve vypněte odpovídající jistič pro sporák v domovním rozvaděči. Tím zajistíte, že kabeláž sporáku bude bez napětí a manipulace s ní bude bezpečná. Pokud vás zajímá, jak připojit elektrický sporák s návodem a schématy, příprava místa je prvním a nejdůležitějším bodem celého procesu.

1. Vypnutí jističe – před zahájením prací vždy vypněte jistič pro sporák a ověřte zkoušečkou, že v přívodním kabelu skutečně není žádné napětí.
2. Odpojení vodičů – po odsunutí spotřebiče odšroubujte kryt svorkovnice sporáku a uvolněte jednotlivé vodiče, přičemž dbejte na to, aby nedošlo k jejich zkratu.
3. Kontrola kabeláže – zkontrolujte stav přívodního kabelu, zda není izolace poškozená teplem nebo mechanickým namáháním, a v případě potřeby kabel vyměňte za nový s odpovídajícím průřezem.
4. Izolace kabelů – pokud instalaci nového spotřebiče neprovádíte ihned, volné konce vodičů zajistěte svorkami nebo izolační páskou, aby byla zajištěna bezpečnost zapojení.

Odborná rada: Častá chyba spočívá v ponechání staré, zoxidované kabeláže, která pod novým zatížením může způsobit přehřívání spojů. Příprava místa se hodí pro každého, kdo instaluje nový spotřebič sám, ale není vhodná pro osoby bez základní znalosti elektrotechniky a práce s měřicími přístroji. Pokud si nejste jisti stavem vaší elektrické instalace, vždy přizvěte odborníka.

Doporučení pro údržbu a kontrolu připojení elektrického sporáku po instalaci

Správná údržba a pravidelná kontrola připojení elektrického sporáku jsou klíčové pro zajištění dlouhodobé bezpečnosti vaší domácnosti. I po úspěšném dokončení instalace sporáku doporučuji věnovat pozornost stavu elektrické instalace, která je vystavena vysokému tepelnému namáhání při každém zapnutí varné desky či trouby. Pravidelná kontrola připojení zahrnuje především ověření pevnosti šroubů na svorkovnici sporáku a vizuální inspekci stavu izolace vodičů, zda nevykazují známky přehřívání, změny barvy či mechanického poškození.

Odborná rada: Revize elektroinstalace se doporučuje provádět každé 2 roky odborně způsobilou osobou, která ověří funkčnost uzemnění, impedanci smyčky a celkovou integritu obvodu.

Při preventivní údržbě se zaměřte na následující body:

• Jednou ročně dotáhněte šroubové spoje ve svorkovnici sporáku, neboť tepelná roztažnost kovů může časem způsobit jejich uvolnění a následný přechodový odpor.
• Kontrolujte, zda kabeláž sporáku není mechanicky poškozena, skřípnutá pod konstrukcí spotřebiče nebo vystavená přímému kontaktu s horkými částmi trouby.
• Sledujte barvu izolace vodičů v místě připojení; jakékoli ztmavnutí, zuhelnatění nebo deformace plastu indikuje nadměrné přehřívání a vyžaduje okamžitý zásah elektrikáře.
• Ověřte, zda jistič pro sporák v rozvaděči nevypadává bez zjevné příčiny, což může značit počínající závadu na přívodním vedení nebo přetěžování obvodu nad limit 40 až 63 A.

Častá chyba: Mnoho uživatelů po instalaci zanedbává kontrolu uzemnění, které je přitom zásadní pro ochranu před úrazem elektrickým proudem při případné poruše izolace. Uvědomte si, že toto doporučení pro údržbu a kontrolu připojení elektrického sporáku slouží k prevenci rizik, nikoliv jako náhrada za pravidelné revize odborníkem.

Pro koho se údržba hodí vs pro koho NE: Pravidelná vizuální kontrola svorkovnice je vhodná pro každého majitele elektrického sporáku, který má základní technické znalosti a přístup k odpojení spotřebiče od napájení. Údržba se naopak nehodí pro osoby bez elektrotechnické kvalifikace, pokud vyžaduje zásah do vnitřní elektroinstalace nebo manipulaci s vodiči pod napětím. Pokud nejste schopni bezpečně ověřit stav zapojení, vždy vyhledejte certifikovaného elektrikáře s platným oprávněním.

Specifika připojení elektrického sporáku v panelových domech a bytových elektroinstalacích

Elektrická instalace v panelových domech vyžaduje zvýšenou pozornost, protože často narážíte na limity starších rozvodů a specifické jištění. Pokud plánujete připojení elektrického sporáku krok za krokem, musíte nejprve ověřit stav vaší rozvodné skříně a hlavního jističe. V těchto prostorech se standardně setkáváme s hodnotami jištění pro sporákový okruh v rozsahu 40 až 50 A, což je nutné zohlednit při volbě kabeláže.

Správná kabeláž sporáku musí mít průřez vodičů 4 mm² pro délku vedení do 12 metrů. Pokud je vzdálenost mezi rozvaděčem a svorkovnicí sporáku delší, hrozí úbytek napětí a přehřívání vodičů. Častá chyba: podcenění stavu hliníkových rozvodů, které se v mnoha bytech stále nacházejí a nejsou pro vysoký příkon moderních spotřebičů vhodné. Instalace sporáku se proto v takových případech neobejde bez částečné rekonstrukce přívodního vedení.

Tip: Před zahájením prací si nechte odborníkem provést revizi stávající elektroinstalace, aby byla zajištěna bezpečnost zapojení a předešlo se riziku požáru.

Tento postup připojení elektrického sporáku na 400V třífázově nebo 230V je vhodný pro byty s dostatečnou kapacitou jističe pro sporák. Pro starší byty s nízkým rezervovaným příkonem se však tato úprava nehodí, protože by docházelo k častému vypadávání jističů při zapnutí více plotýnek současně. Vždy postupujte podle platných norem a v případě pochybností přenechte zapojení zkušenému elektrikáři.

Časté dotazy

Jaký jistič je vhodný pro elektrický sporák s příkonem 9 kW?

Pro elektrický sporák s příkonem kolem 9 kW se obvykle používá jistič o hodnotě 40 až 50 A, často o stupeň vyšší než maximální proud sporáku.

Jak správně odizolovat vodiče pro připojení sporáku?

Izolace vodičů se odstraňuje přibližně 5-6 cm od konce kabelu, samotné vodiče se odizolují na délku 1,5-2 cm pro správné zapojení.

Je nutné uzemnění při připojení elektrického sporáku?

Ano, uzemnění je povinné pro bezpečný provoz a zachování záruky na elektrický sporák.

Jak ověřit správnost zapojení fází a nulového vodiče?

Použijte LED šroubovák nebo tester napětí k ověření přítomnosti napětí na fázích a nulovém vodiči před zapnutím sporáku.

Kdo smí připojit plynovou část kombinovaného sporáku?

Plynovou část smí připojit pouze kvalifikovaný plynař s platným oprávněním podle ČSN EN 1775 a TPG 704 01.

Jak postupovat při odpojení starého sporáku?

Nejprve vypněte hlavní přívod elektřiny, odpojte sporák ze zásuvky, izolujte kabely a zkontrolujte stav zásuvky před instalací nového spotřebiče.

Jak často je třeba provádět revizi elektroinstalace po instalaci sporáku?

Revize elektroinstalace se doporučuje provádět každé 2 roky, zejména kontrolu pevnosti šroubů a stavu izolace vodičů.

Jaké jsou specifika připojení sporáku v panelovém domě?

V panelových domech se často používá jištění 40-50 A a vodiče s průřezem 4 mm² do délky 12 m, je nutné ověřit stav rozvodné skříně.

Jaké jsou nejčastější chyby při zapojení elektrického sporáku?

Mezi časté chyby patří nesprávné barevné značení vodičů, nedostatečné utažení šroubů a chybějící uzemnění.

Jak připojit elektrický sporák na třífázovou zásuvku?

Pro třífázové připojení použijte pětijádrový kabel a pětikolíkovou zástrčku s jištěním 3×16 A podle typu sporáku.

Jaké jsou kroky pro bezpečné odpojení starého elektrického sporáku před instalací nového?

Nejprve vypněte hlavní jistič, poté odpojte sporák od zásuvky nebo odpojte vodiče na svorkovnici, a nakonec zkontrolujte, zda není pod napětím pomocí zkoušečky. Tento postup minimalizuje riziko úrazu elektrickým proudem.

Jaké vodiče a jejich průřez je vhodné použít pro připojení elektrického sporáku na třífázovou síť 400 V?

Pro třífázové připojení elektrického sporáku s příkonem kolem 9 kW se doporučuje použít vodiče s průřezem minimálně 4 mm², které zajistí bezpečný přenos proudu a splní požadavky normy ČSN.
